メカニカル部品技術窓口
絞り込み条件
未確定：候補が333型番あります。
開寸法 L1(mm)
~mm- 73
- 85
- 103
- 103.5
- 121
- 126.5
- 144.5
- 149.5
- 168.5
閉寸法 L2(mm)
~mm- 58
- 65
- 73
- 78.5
- 81
- 86.5
- 94.5
- 99.5
- 108.5
把持力 (閉側 0.5MPa時)(N)
~mm- 67
- 98
- 165
把持力 (開側 0.5MPa時)(N)
~mm- 67
- 98
- 165
スイッチ
~mm- なし
- 付き
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 19日以内
小形カニ形平行ハンド（標準・ロングストローク）耐切削油仕様 HMF-Gシリーズ
- 通常単価(税別)
- 42,679円～74,062円
- 税込単価
- 46,947円～81,468円
全高が低く兼用範囲の広いカニ形平行ハンドです。【特長】・新たに耐切削油仕様のバ...
詳細情報を確認するご注意
- ロボット周辺部品選定ページはこちら。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 把持力の詳細は、メーカーカタログの把持力性能データ表で0.5Ｍpa時爪長20mmの場合の把持力をご参照ください。
未確定：候補が333型番あります。
外形図
HMF-G-16CS標準・L1・L2規格表
| 記号 | B | C | D | E | F | G | H | I | J | K | L | M | N | P | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | ||||||||||||||
| 標準（無記号） | 116 | 86 | 38 | 28 | 11 | 38 | 60 | 24 | 16 | 18 | 11 | 86 | 26 | 11 | 115 |
| L1 | 176 | 116 | 68 | 54 | 26 | 38 | 90 | 54 | 18 | 18 | 11 | 116 | 48.5 | 18.5 | 175 |
| L2 | 212 | 132 | 84 | 70 | 26 | 54 | 106 | 70 | 18 | 18 | 11 | 132 | 64.5 | 24.5 | 211 |
HMF-G-20CS標準・L1・L2規格表
| 記号 | B | C | D | E | F | G | H | I | J | K | L | M | N | P | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | ||||||||||||||
| 標準（無記号） | 134 | 94 | 56 | 38 | 9 | 56 | 74 | 34 | 18 | 20 | 9 | 94 | 35.5 | 15.5 | 139 |
| L1 | 217 | 137 | 96 | 54 | 6.5 | 104 | 117 | 54 | 31.5 | 31.5 | 10.5 | 137 | 67 | 27 | 222 |
| L2 | 253 | 153 | 112 | 70 | 6.5 | 120 | 133 | 70 | 31.5 | 31.5 | 10.5 | 153 | 83 | 33 | 258 |
HMF-G-25CS標準・L1・L2規格表
| 記号 | B | C | D | E | F | G | H | I | J | K | L | M | N | P | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | ||||||||||||||
| 標準（無記号） | 161 | 111 | 70 | 48 | 10.5 | 70 | 91 | 41 | 21.5 | 25 | 10.5 | 111 | 46 | 21 | 166 |
| L1 | 253 | 153 | 112 | 69 | 10.5 | 112 | 133 | 69 | 32 | 32 | 10.5 | 153 | 79.5 | 29.5 | 258 |
| L2 | 291 | 171 | 130 | 87 | 10.5 | 130 | 151 | 87 | 32 | 32 | 10.5 | 171 | 97.5 | 37.5 | 296 |

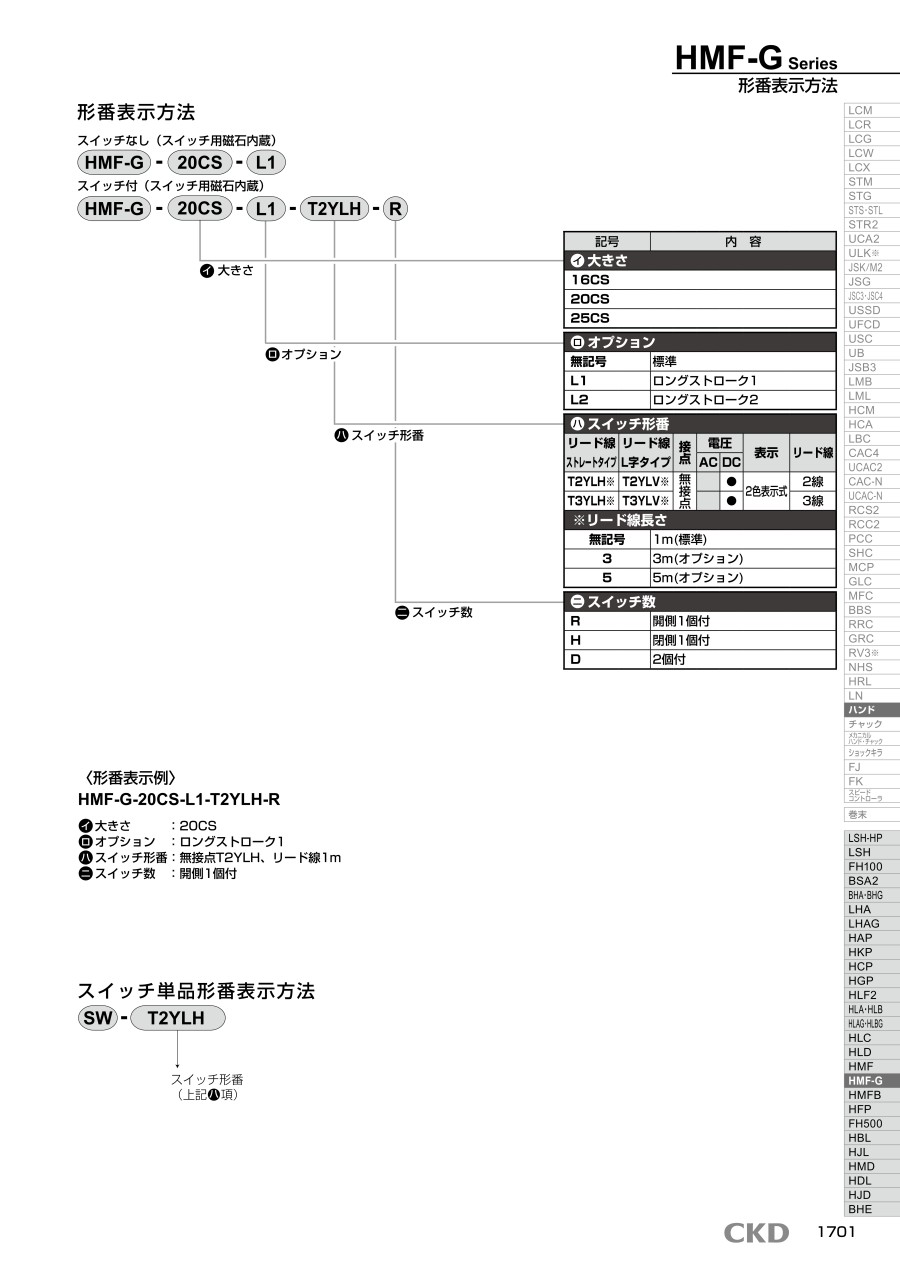

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
42,679円 ( 46,947円 ) | 19日目 |
45,979円 ( 50,577円 ) | 19日目 |
57,127円 ( 62,840円 ) | 19日目 |
51,498円 ( 56,648円 ) | 19日目 |
51,498円 ( 56,648円 ) | 19日目 |
57,672円 ( 63,439円 ) | 19日目 |
51,826円 ( 57,009円 ) | 19日目 |
51,826円 ( 57,009円 ) | 19日目 |
56,556円 ( 62,212円 ) | 19日目 |
51,267円 ( 56,394円 ) | 19日目 |
51,267円 ( 56,394円 ) | 19日目 |
57,127円 ( 62,840円 ) | 19日目 |
51,498円 ( 56,648円 ) | 19日目 |
51,498円 ( 56,648円 ) | 19日目 |
57,672円 ( 63,439円 ) | 19日目 |
51,826円 ( 57,009円 ) | 19日目 |
51,826円 ( 57,009円 ) | 19日目 |
56,556円 ( 62,212円 ) | 19日目 |
51,267円 ( 56,394円 ) | 19日目 |
51,267円 ( 56,394円 ) | 19日目 |
57,127円 ( 62,840円 ) | 19日目 |
51,498円 ( 56,648円 ) | 19日目 |
51,498円 ( 56,648円 ) | 19日目 |
57,672円 ( 63,439円 ) | 19日目 |
51,826円 ( 57,009円 ) | 19日目 |
51,826円 ( 57,009円 ) | 19日目 |
56,556円 ( 62,212円 ) | 19日目 |
51,267円 ( 56,394円 ) | 19日目 |
51,267円 ( 56,394円 ) | 19日目 |
57,127円 ( 62,840円 ) | 19日目 |
51,498円 ( 56,648円 ) | 19日目 |
51,498円 ( 56,648円 ) | 19日目 |
57,672円 ( 63,439円 ) | 19日目 |
51,826円 ( 57,009円 ) | 19日目 |
51,826円 ( 57,009円 ) | 19日目 |
56,556円 ( 62,212円 ) | 19日目 |
51,267円 ( 56,394円 ) | 19日目 |
51,267円 ( 56,394円 ) | 19日目 |
47,086円 ( 51,795円 ) | 19日目 |
58,234円 ( 64,057円 ) | 19日目 |
52,605円 ( 57,866円 ) | 19日目 |
52,605円 ( 57,866円 ) | 19日目 |
58,779円 ( 64,657円 ) | 19日目 |
52,933円 ( 58,226円 ) | 19日目 |
52,933円 ( 58,226円 ) | 19日目 |
57,663円 ( 63,429円 ) | 19日目 |
52,374円 ( 57,611円 ) | 19日目 |
52,374円 ( 57,611円 ) | 19日目 |
58,234円 ( 64,057円 ) | 19日目 |
52,605円 ( 57,866円 ) | 19日目 |
52,605円 ( 57,866円 ) | 19日目 |
58,779円 ( 64,657円 ) | 19日目 |
52,933円 ( 58,226円 ) | 19日目 |
52,933円 ( 58,226円 ) | 19日目 |
57,663円 ( 63,429円 ) | 19日目 |
52,374円 ( 57,611円 ) | 19日目 |
52,374円 ( 57,611円 ) | 19日目 |
58,234円 ( 64,057円 ) | 19日目 |
52,605円 ( 57,866円 ) | 19日目 |
52,605円 ( 57,866円 ) | 19日目 |
詳細情報
基本情報
全高が低く兼用範囲の広いカニ形平行ハンドです。
【特長】
・新たに耐切削油仕様のバリエーションに加えました
・切削油などが掛かる環境下においても、耐久性がアップします
・全高が低く、限られた空間を有効利用。ボディはシンプルなコンパクト設計で実現
・ダブルピストン機構により、パワフルな把持力を実現
・爪の動作ストロークが長く、兼用調整が不要
・2ヶ所の無接点スイッチの取付が可能
ご注意
- ロボット周辺部品選定ページはこちら。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 把持力の詳細は、メーカーカタログの把持力性能データ表で0.5Ｍpa時爪長20mmの場合の把持力をご参照ください。
