メカニカル部品技術窓口
絞り込み条件
未確定：候補が6型番あります。
パット形状
取付方法
材質
~mm樹脂系材質
~mm環境
~mm特性
~mm- なし
サイズ(mm)
~mm- 40
- 60
作動圧(MPa)
~mm出荷日
- すべて
- 5日以内
- 19日以内
コンポジットグリッパーSCG
- 通常単価(税別)
- 8,140円～40,100円
- 税込単価
- 8,954円～44,110円
繊維強化複合材・織物・発泡材などの高通気性ワークや薄いフィルムに適したグリッパ...
詳細情報を確認するご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- その他ロボット部品はこちら
未確定：候補が6型番あります。
外形図
SCG-...-MA
SCG-...-MA-SDA
| タイプ | 寸法［mm］ | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | dn | D | D1 | D2 | G1 | G2 | G3 | G5 | H | H1 | H3 | H4 | H5 | LG1 | X1 | |
| SCG-...-MA | 4 | 12.5 | 55 | 18 | 39.8 | M37×1-M | G1/8-F | M4-F | M5-F | 65 | 69.6 | 20.6 | 6 | 9.5 | 4.5 | 46 |
| SCG-...-MA-SDA | 4 | - | 55 | 40 | 39.8 | M37×1-M | G1/8-F | G3/8-F | M5-F | 107 | 111.1 | 20.6 | 6 | 9.5 | 4.5 | 46 |
SCG-...-MS
SCG-...-MS-SDA
| タイプ | 寸法［mm］ | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | d | dn | D1 | D2 | G1 | G2 | G3 | G4 | G5 | H | H1 | H3 | H4 | H5 | L1 | LG1 | Y1 | X1 | |
| SCG-...-MS | 36 | 6.6 | 12.5 | 18 | 39.8 | M37×1-M | G1/8-F | M4-F | G1/4-F | M5-F | 65 | 69.6 | 17.6 | 9 | 9.5 | 74.9 | 4.5 | 25.5 | 42 |
| SCG-...-MS-SDA | 36 | 6.6 | - | 40 | 39.8 | M37×1-M | G1/8-F | G3/8-F | G1/4-F | M5-F | 107 | 111.1 | 17.6 | 9 | 9.5 | 74.9 | 4.5 | 25.5 | 42 |
SAUG-FL-SCG-...
SAUG-SCG-...
| タイプ | 寸法［mm］ | 発注データ SAUG-SCG | ||||||
|---|---|---|---|---|---|---|---|---|
| D1 | Dmax（S）（注） | Ds | G1 | H | LG1 | Z | 耐摩耗シリコーンゴム SI-HD | |
| SAUG-FL-SCG-40-... | 40 | - | - | M37×1-F | 9.5 | 6.5 | - | - |
| SAUG-FL-SCG-60-... | 60 | - | - | M37×1-F | 9.5 | 6.8 | - | - |
| SAUG-SCG-50-... | 51 | 51.5 | 50.3 | M37×1-F | 31.5 | 5 | 4.2 | 10.01.30.00593 |
（注）真空パッドがワークに真空吸着した時の外形寸法。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,140円 ( 8,954円 ) | 5日目 |
8,840円 ( 9,724円 ) | 5日目 |
30,600円 ( 33,660円 ) | 5日目 |
40,100円 ( 44,110円 ) | 5日目 |
30,600円 ( 33,660円 ) | 19日目 |
40,100円 ( 44,110円 ) | 5日目 |
詳細情報
基本情報
繊維強化複合材・織物・発泡材などの高通気性ワークや薄いフィルムに適したグリッパー。
【特長】
・高吸込量の真空発生器を一体化
・低い真空圧による吸着
・吸着面に多孔プレートを取付け可能
・吸着パッドとの接続も可能
・真空破壊に対応
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- その他ロボット部品はこちら

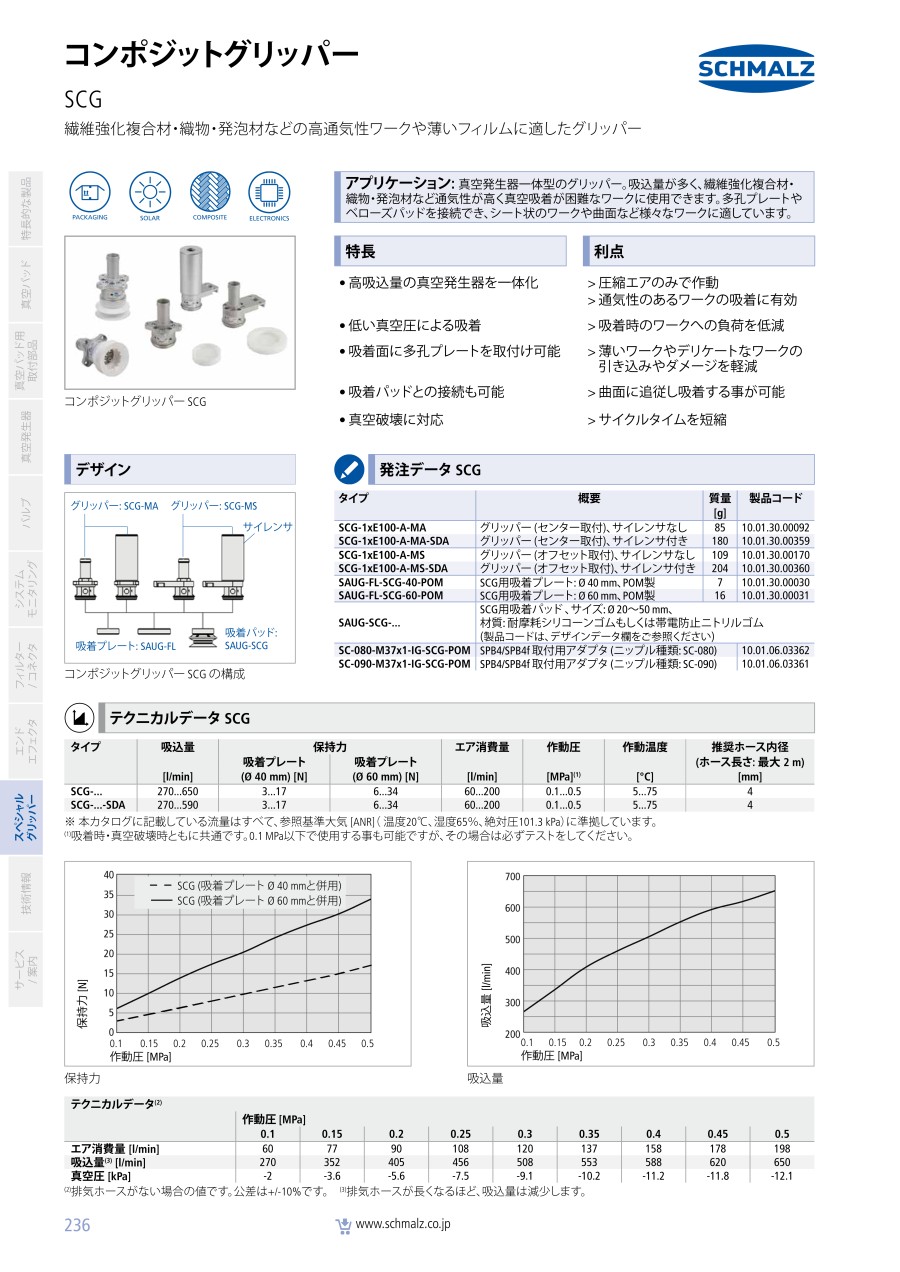

カタログ
