メカニカル部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
保持力(N)
~mm- 4.0
- 6.5
タイプ
~mm出荷日
- すべて
- 5日以内
非接触パッドSBS
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図
| タイプ | 寸法［mm］ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B | D | G1 | G2 | G3 | H | H1 | LG1 | LG2 | LG3 | X1 | |
| SBS-30-SF-M5-IG | 32.0 | 30 | M5-F | M4-F | M5-F | 17 | 17.5 | 5 | 6 | 6 | 22 |
| SBS-40-SF-G1/8-IG | 41.0 | 40 | G1/8-F | M4-F | G1/8-F | 17 | 17.5 | 5 | 6 | 6 | 32 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,436円 ( 24,680円 ) | 5日目 |
24,416円 ( 26,858円 ) | 5日目 |
詳細情報
基本情報
穴が開いたワークや通気性・凹凸のあるワークの保持に適したグリッパー。
【特長】
・ベルヌーイの原理を利用したグリッパー
・エアクッションを挟んで吸着
・低真空で大流量
・ワーク越しに吸込エアが発生しない
・吸込面にマークレスゴム製のブレーキパッドが付属（取り外しも可能）
ご注意
- その他ロボット部品はこちら

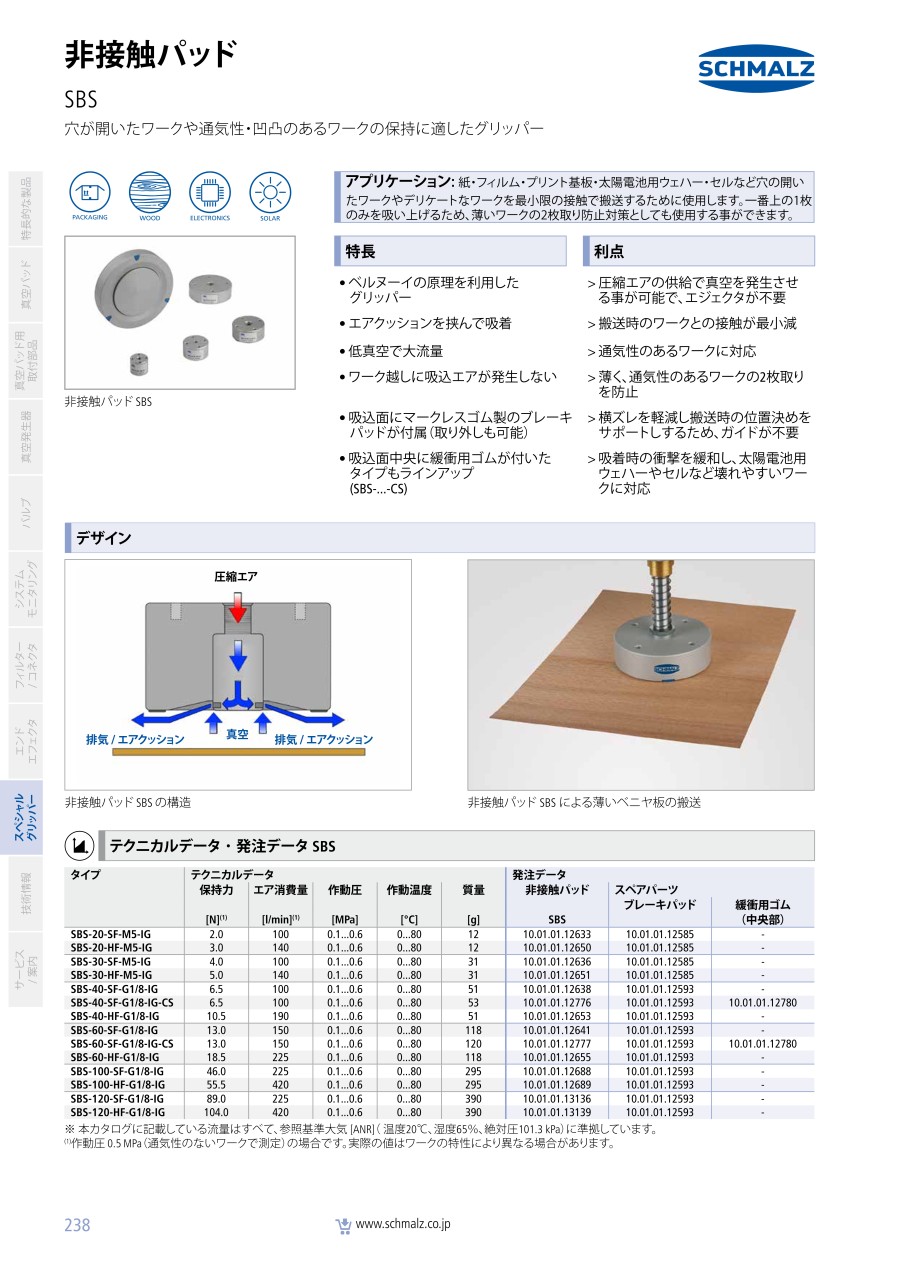

カタログ
