近藤製作所

【近藤製作所】ツールチェンジャー【高精度オートハンドチェンジャー KHBシリーズ】

カタログ |

通常単価(税別): 31,900円～127,900円

税込単価: 35,090円～140,690円

通常出荷日：19日目

高精度・高剛性・高寿命のオートツールチェンジャー。【特長】・ロボット可搬に合わせた豊富なサイズバリエー...

その他ロボット部品はこちら
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

近藤製作所

通常出荷日：19 日目

よく一緒に見られています

近藤製作所

通常出荷日：17 日目～

未確定：候補が33型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

KHB-3 標準

単位：mm

KHB-3 A部矢視図（モジュールオプション（1）取付側）

単位：mm

KHB-3 B部矢視図（モジュールオプション（1）取付側）

単位：mm

KHB-7 標準

単位：mm

KHB-7 A部矢視図（モジュールオプション（1）取付側）

単位：mm

KHB-7 B部矢視図（モジュールオプション（1）取付側）

単位：mm

KHB-12 標準

単位：mm

KHB-12 A部矢視図（モジュールオプション（1）取付側）

単位：mm

KHB-12 B部矢視図（モジュールオプション（1）取付側）

単位：mm

KHB-25 標準

単位：mm

KHB-25（モジュールオプション（1）取付側）

単位：mm

KHB-25（モジュールオプション（2）取付側）

単位：mm

型番リスト

表示件数

型番

パーツ

可搬重量

(kg)

オプション

モジュールオプション

大きさ

最小発注数量

ツールアダプタ側（H側）	3	なし	なし	3H	1個
ツールアダプタ側（H側）	3	なし	3A電極（15ピン）ケーブル	3H	1個
ツールアダプタ側（H側）	3	なし	3A電極（15ピン）Dサブコネクタ	3H	1個
本体側（R側）	3	なし	なし	3R	1個
本体側（R側）	3	なし	3A電極（15ピン）ケーブル	3R	1個
本体側（R側）	3	なし	3A電極（15ピン）Dサブコネクタ	3R	1個
ツールアダプタ側（H側）	7	なし	なし	7H	1個
ツールアダプタ側（H側）	7	なし	3A電極（15ピン）ケーブル	7H	1個
ツールアダプタ側（H側）	7	なし	3A電極（15ピン）Dサブコネクタ	7H	1個
本体側（R側）	7	なし	なし	7R	1個
本体側（R側）	7	チェック弁	なし	7R	1個
本体側（R側）	7	チェック弁	3A電極（15ピン）ケーブル	7R	1個
本体側（R側）	7	チェック弁	3A電極（15ピン）Dサブコネクタ	7R	1個
本体側（R側）	7	なし	3A電極（15ピン）ケーブル	7R	1個
本体側（R側）	7	なし	3A電極（15ピン）Dサブコネクタ	7R	1個
ツールアダプタ側（H側）	12	なし	なし	12H	1個
ツールアダプタ側（H側）	12	なし	3A電極（15ピン）ケーブル	12H	1個
ツールアダプタ側（H側）	12	なし	3A電極（15ピン）Dサブコネクタ	12H	1個
本体側（R側）	12	なし	なし	12R	1個
本体側（R側）	12	チェック弁	なし	12R	1個
本体側（R側）	12	チェック弁	3A電極（15ピン）ケーブル	12R	1個
本体側（R側）	12	チェック弁	3A電極（15ピン）Dサブコネクタ	12R	1個
本体側（R側）	12	なし	3A電極（15ピン）ケーブル	12R	1個
本体側（R側）	12	なし	3A電極（15ピン）Dサブコネクタ	12R	1個
ツールアダプタ側（H側）	25	なし	なし	25H	1個
ツールアダプタ側（H側）	25	なし	3A電極（15ピン）ケーブル	25H	1個
ツールアダプタ側（H側）	25	なし	3A電極（15ピン）Dサブコネクタ	25H	1個
本体側（R側）	25	なし	なし	25R	1個
本体側（R側）	25	チェック弁	なし	25R	1個
本体側（R側）	25	チェック弁	3A電極（15ピン）ケーブル	25R	1個
本体側（R側）	25	チェック弁	3A電極（15ピン）Dサブコネクタ	25R	1個
本体側（R側）	25	なし	3A電極（15ピン）ケーブル	25R	1個
本体側（R側）	25	なし	3A電極（15ピン）Dサブコネクタ	25R	1個

通常単価(税別) (税込単価)	通常出荷日

31,900円 ( 35,090円 )	19日目
51,000円 ( 56,100円 )	19日目
53,500円 ( 58,850円 )	19日目
54,400円 ( 59,840円 )	19日目
77,500円 ( 85,250円 )	19日目
79,800円 ( 87,780円 )	19日目
37,500円 ( 41,250円 )	19日目
56,700円 ( 62,370円 )	19日目
59,100円 ( 65,010円 )	19日目
61,600円 ( 67,760円 )	19日目
84,500円 ( 92,950円 )	19日目
110,300円 ( 121,330円 )	19日目
112,600円 ( 123,860円 )	19日目
87,400円 ( 96,140円 )	19日目
89,700円 ( 98,670円 )	19日目
44,800円 ( 49,280円 )	19日目
60,700円 ( 66,770円 )	19日目
63,000円 ( 69,300円 )	19日目
69,200円 ( 76,120円 )	19日目
92,100円 ( 101,310円 )	19日目
117,900円 ( 129,690円 )	19日目
120,200円 ( 132,220円 )	19日目
95,000円 ( 104,500円 )	19日目
97,300円 ( 107,030円 )	19日目
51,200円 ( 56,320円 )	19日目
66,800円 ( 73,480円 )	19日目
69,100円 ( 76,010円 )	19日目
76,900円 ( 84,590円 )	19日目
99,800円 ( 109,780円 )	19日目
125,600円 ( 138,160円 )	19日目
127,900円 ( 140,690円 )	19日目
102,700円 ( 112,970円 )	19日目
105,000円 ( 115,500円 )	19日目

詳細情報

基本情報

基本情報

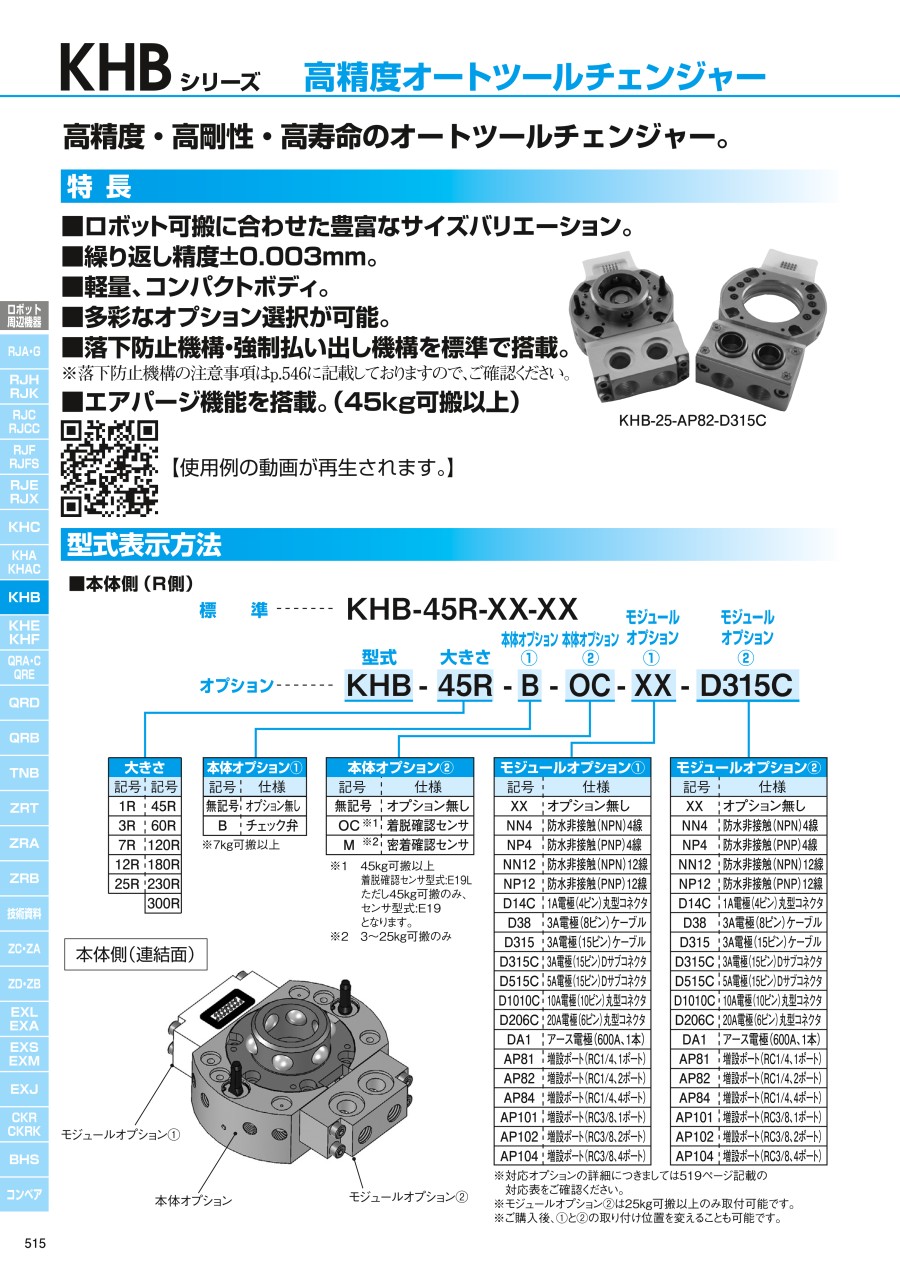

高精度・高剛性・高寿命のオートツールチェンジャー。
【特長】
・ロボット可搬に合わせた豊富なサイズバリエーション
・繰り返し精度±0.003mm
・軽量、コンパクトボディ
・多彩なオプション選択が可能
・落下防止機構・強制払い出し機構を標準で搭載

ご注意

その他ロボット部品はこちら
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
