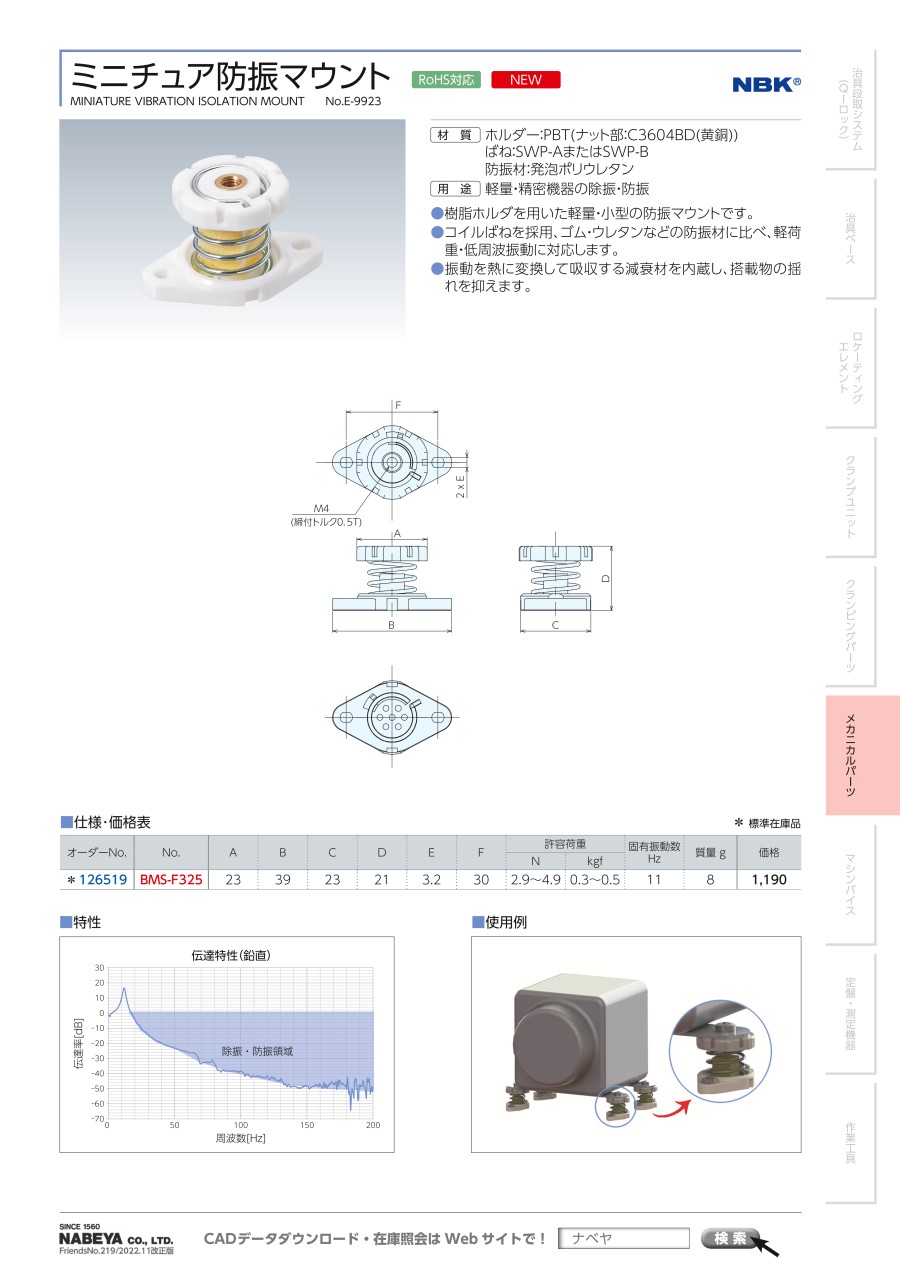

ミニチュア防振マウント

製品特長・仕様

製品の基本仕様・特長

• 樹脂ホルダを用いた軽量・小型の防振マウントです。
• コイルばねを採用、ゴム・ウレタンなどの防振材に比べ、軽荷重・低周波振動に対応します。
• 振動を熱に変換して吸収する減衰材を内蔵し、搭載物の揺れを抑えます。

性能・試験情報

伝達特性（鉛直）

外形図

使用方法・使用事例

使用事例

選定サポート情報

除振・防振製品の選定ガイド

■選定の前に

STEP1 装置重量の確認

• 防振対象の装置重量を調べます。
• 加工機の場合は加工するワークの重量、測定機の場合は測定物の重量も加算してください。

STEP2 搭載重量の算出

• 搭載重量は、支持点1箇所あたりの荷重のことです。
  ［装置重量÷支持点の数］によって算出します。
• パッド/プレートタイプを使用する場合は、支持点のサイズ（装置の脚サイズなども確認してください。

STEP3 加振周波数の確認

• 防振対象装置の加振周波数を推定します。
  加振周波数は、［防振対象装置の回転数（rpm）÷60（秒）］によって推定します。推定が困難な場合は振動計を使用して測定してください。
  ここまでの準備で算出した数値をメモしておきます。
  搭載重量= （kg）…（1） 加振周波数= （Hz）…（2）

■除振・防振製品の選定

STEP1 固有振動数による絞り込み

• 固有振動数とは、除振・防振製品が持つ固有の振動数です。
  特性グラフでは、除振・防振効果のある振動数帯と搭載重量が表示されています。
  加振周波数（（2））1/2（0.5倍）以下の固有振動数となる除振・防振製品を選定してください。
  固有振動数の目安=［加振周波数（（2）×0.5］= （Hz）…（3）

STEP2 搭載重量による絞り込み

• 算出した搭載重量（（1））が選定候補の除振・防振製品となります。

STEP3 除振・防振製品の決定

・特性グラフにおいて、STEP1とSTEP2の両条件を満たす領域から除振。防振製品を選定します。
※搭載重量よりも軽すぎる除振・防振製品を選定すると、十分な除振・防振効果が得られない場合があります。
