未確定：候補が3型番あります。

ストッパー解除方法
- 全開時解除
- 足で持ち上げる
伸縮時長さ【範囲選択】(mm)
~mm
- 151～200
- 201～300
伸長時長さ(mm)
~mm
- 200
- 300
引張荷重／ステー反力（伸張時）(N)
~mm
- 882
- 1470
圧縮荷重／ステー反力（圧縮時）(N)
~mm
- 490
- 588
ストローク(mm)
~mm
- 70
- 120
寸法C(mm)
~mm
- 5.5
- 9
タイプ
~mm
- YFN
CAD
- 2D
- 3D
出荷日
- すべて
- 4日以内

スガツネ工業

LAMP フットステー YFN型

カタログ |

通常単価(税別): 1,477円～2,355円

税込単価: 1,625円～2,591円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：4 日目

【特長】・扉を全開にすると、自動的にロックするあおり止めステーです・ロック解除...

扉の開き方
横開き
種類
フットステー
ストッパー
全開時ストップ
材質
鋼
材料詳細
本体/ブラケット：鋼（SPCC）、軸：ステンレス鋼（SUS304）
仕上詳細
本体/ブラケット：有色クロメート処理（三価）
本体仕上
有色クロメート処理

ご注意

ロックを解除する時は扉を支えながら行ってください。
ステーの縦使いはできません。
回転中心の位置により、扉開き角度や取付位置が変わります。使用するヒンジや筺体の形状等を考慮して取付位置をご検討ください。

未確定：候補が3型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

YFN-200

YFN-300

YFN-300-T50

ストッパー解除方法

伸縮時長さ【範囲選択】

(mm)

伸長時長さ

(mm)

引張荷重／ステー反力（伸張時）

(N)

圧縮荷重／ステー反力（圧縮時）

(N)

ストローク

(mm)

寸法C

(mm)

最小発注数量

足で持ち上げる	151～200	200	882	490	70	5.5	1個
全開時解除	201～300	300	1470	588	120	5.5	1個
足で持ち上げる	201～300	300	1470	588	120	9	1個

通常単価(税別) (税込単価)	通常出荷日

1,477円 ( 1,625円 )	4日目
1,760円 ( 1,936円 )	4日目
2,355円 ( 2,591円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・扉を全開にすると、自動的にロックするあおり止めステーです
・ロック解除方法は、足のつま先でステーを持ち上げるだけの簡単操作です
【用途】
・配分電盤、通信機器、制御盤、各種表示盤など

ご注意

ロックを解除する時は扉を支えながら行ってください。
ステーの縦使いはできません。
回転中心の位置により、扉開き角度や取付位置が変わります。使用するヒンジや筺体の形状等を考慮して取付位置をご検討ください。

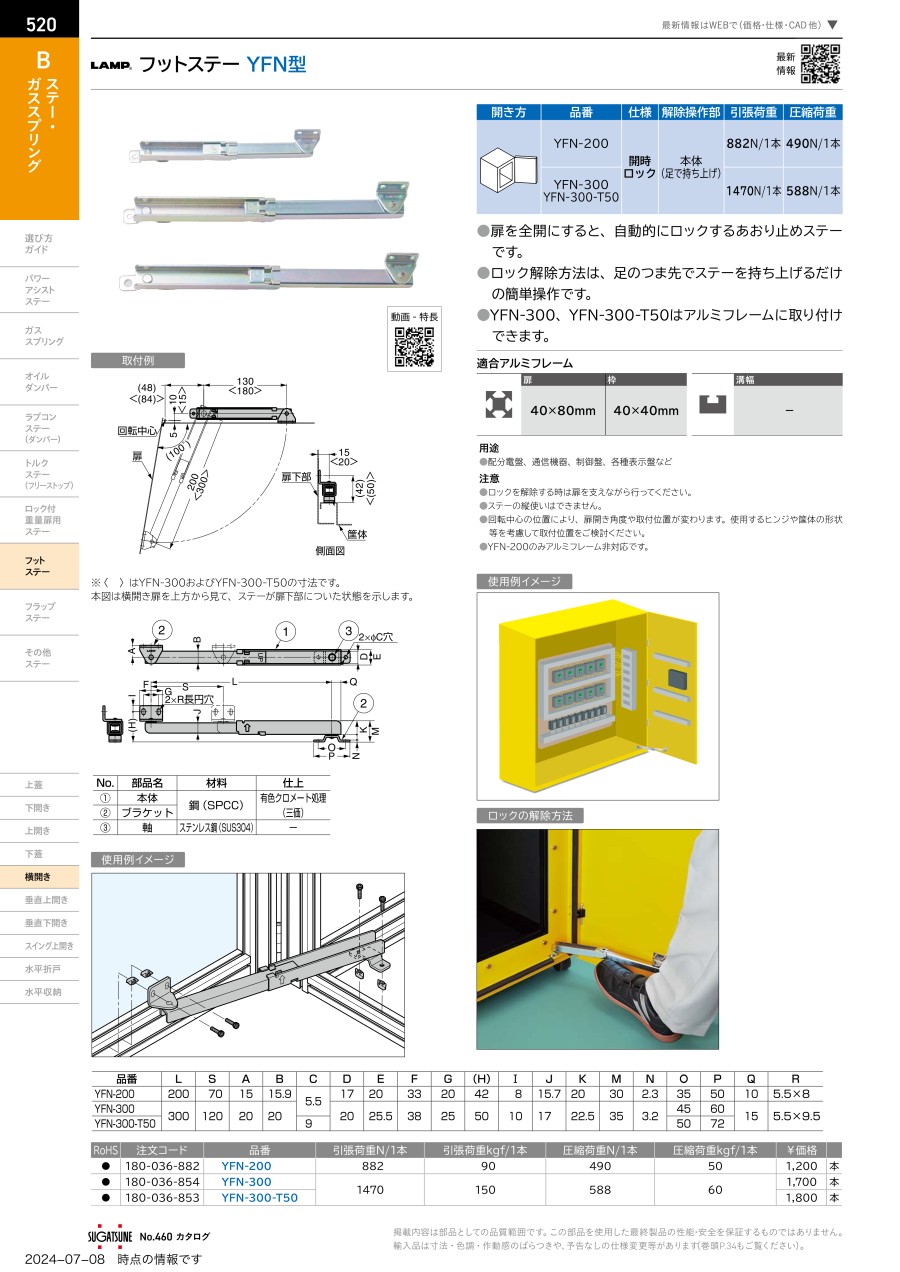

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
