タイプ
~mm
- USS
出荷日
- すべて
- 4日以内

ＮＳＫ

標準ボールねじコンパクトFAシリーズ高精度・クリーンUSS型

カタログ |

通常単価(税別): 53,954円～84,047円

税込単価: 59,349円～92,452円

通常出荷日：4日目

【用途】・半導体製造装置、液晶製造装置、検査装置等、クリーン用途

よく一緒に見られています

ＮＳＫ

標準ボールねじコンパクトFAシリーズ一般用PSS型

通常価格(税別)： 39,774円 (税込価格：43,751円)

通常出荷日：3 日目～

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ねじ軸Φ10、リード5

ねじ軸Φ12、リード5

ねじ軸Φ15、リード5

製品仕様

（単位：mm）

型式	ねじ軸Φ10 リード5	ねじ軸Φ12 リード5	ねじ軸Φ15 リード5
予圧方式	オーバーサイズボール予圧（P予圧）
ボール径/ねじ軸谷径	2.000/8.2	2.000/10.2	2.778/12.6
ボールピッチ円径	10.3	12.3	15.5
精度等級/軸方向すきま	C3/0	C3/0	C3/0
封入潤滑剤	NSKクリーングリース LG2

推奨サポートユニット

型番	駆動側	反駆動側
型番	固定	支持
USS1005N1D0221	WBK08-01B（角低形） WBK08-11（丸形） WBK08-01C（角形クリーン） WBK08-11C（丸形クリーン）	WBK08S-01B（角低形） WBK08S-01C（角形クリーン）
USS1005N1D0321
USS1005N1D0521
USS1205N1D0221	WBK08-01B（角低形） WBK08-11（丸形） WBK08-01C（角形クリーン） WBK08-11C（丸形クリーン）	WBK08S-01B（角低形） WBK08S-01C（角形クリーン）
USS1205N1D0321
USS1205N1D0621
USS1505N1D0261	WBK12-01B（角低形） WBK12-11（丸形） WBK12-01C（角形クリーン） WBK12-11C（丸形クリーン）	WBK12S-01B（角低形） WBK12S-01C（角形クリーン）
USS1505N1D0361
USS1505N1D0561
USS1505N1D0761

規格表

（単位：mm）

呼び番号	ねじ軸外径 d	リード l	基本定格荷重（N）		ストローク		ねじ軸長さ			リード精度			軸心の振れ C	予圧動トルク（N・cm）※1	質量（kg）	許容回転数（min-1）	ナット空間容積（cm3）	グリース補給量の目安（cm3）
呼び番号	ねじ軸外径 d	リード l	動定格 Ca	静定格 C0a	呼び	最大 Lt-L	Lt	La	L0	目標値 T	誤差 ep	変動 Vu	軸心の振れ C	予圧動トルク（N・cm）※1	質量（kg）	固定-支持	ナット空間容積（cm3）	グリース補給量の目安（cm3）
USS1005N1D0221	10	5	2930	4790	100	133	162	175	221	0	0.010	0.008	0.035	0.2～0.8	0.3	5000	0.8	0.4
USS1005N1D0321					200	233	262	275	321		0.012	0.008	0.045	0.2～2.0	0.3
USS1005N1D0521					400	433	462	475	521		0.015	0.010	0.070	0.2～3.0	0.5

呼び番号	ねじ軸外径 d	リード l	基本定格荷重（N）		ストローク		ねじ軸長さ			リード精度			軸心の振れ C	予圧動トルク（N・cm）※1	質量（kg）	許容回転数（min-1）	ナット空間容積（cm3）	グリース補給量の目安（cm3）
呼び番号	ねじ軸外径 d	リード l	動定格 Ca	静定格 C0a	呼び	最大 Lt-L	Lt	La	L0	目標値 T	誤差 ep	変動 Vu	軸心の振れ C	予圧動トルク（N・cm）※1	質量（kg）	固定-支持	ナット空間容積（cm3）	グリース補給量の目安（cm3）
USS1205N1D0221	12	5	3200	5860	100	130	160	175	221	0	0.010	0.008	0.035	0.2～1.8	0.3	5000	1.0	0.5
USS1205N1D0321					200	230	260	275	321		0.012	0.008	0.045	0.2～2.0	0.3
USS1205N1D0621					500	530	560	575	621		0.016	0.012	0.070	0.2～3.0	0.7

呼び番号	ねじ軸外径 d	リード l	基本定格荷重（N）		ストローク		ねじ軸長さ			リード精度			軸心の振れ C	予圧動トルク（N・cm）※1	質量（kg）	許容回転数（min-1）	ナット空間容積（cm3）	グリース補給量の目安（cm3）
呼び番号	ねじ軸外径 d	リード l	動定格 Ca	静定格 C0a	呼び	最大 Lt-L	Lt	La	L0	目標値 T	誤差 ep	変動 Vu	軸心の振れ C	予圧動トルク（N・cm）※1	質量（kg）	固定-支持	ナット空間容積（cm3）	グリース補給量の目安（cm3）
USS1505N1D0261	15	5	5460	10200	100	159	189	204	261	0	0.010	0.008	0.025	0.2～5.0	0.5	5000	2.0	1.0
USS1505N1D0361					200	259	289	304	361		0.012	0.008	0.035	0.2～5.0	0.6
USS1505N1D0561					400	459	489	504	561		0.015	0.010	0.045	0.2～6.0	0.9
USS1505N1D0761					600	659	689	704	761		0.018	0.013	0.060	0.2～8.0	1.1	3600

備考

1. ボールねじの予圧管理値を示し、更にストレージシールによるトルクが0.5N・cm程度加わります。
2. 使用温度範囲は0℃～80℃となります。
3. NSKサポートユニットの使用を推奨します。

型番リスト

表示件数

型番

ねじ軸外径

(mm)

ねじ軸全長

(mm)

基本定格荷重動定格

(N)

基本定格荷重静定格

(N)

最小発注数量

10	221	2930	4790	1個
10	321	2930	4790	1個
10	521	2930	4790	1個
12	221	3200	5860	1個
12	321	3200	5860	1個
12	621	3200	5860	1個
15	261	5460	10200	1個
15	361	5460	10200	1個
15	561	5460	10200	1個
15	761	5460	10200	1個

通常単価(税別) (税込単価)	通常出荷日

53,954円 ( 59,349円 )	4日目
60,163円 ( 66,179円 )	4日目
74,955円 ( 82,451円 )	4日目
57,646円 ( 63,411円 )	4日目
60,184円 ( 66,202円 )	4日目
74,707円 ( 82,178円 )	4日目
56,305円 ( 61,936円 )	4日目
62,616円 ( 68,878円 )	4日目
71,551円 ( 78,706円 )	4日目
84,047円 ( 92,452円 )	4日目

詳細情報

基本情報

基本情報

【用途】
・半導体製造装置、液晶製造装置、検査装置等、クリーン用途

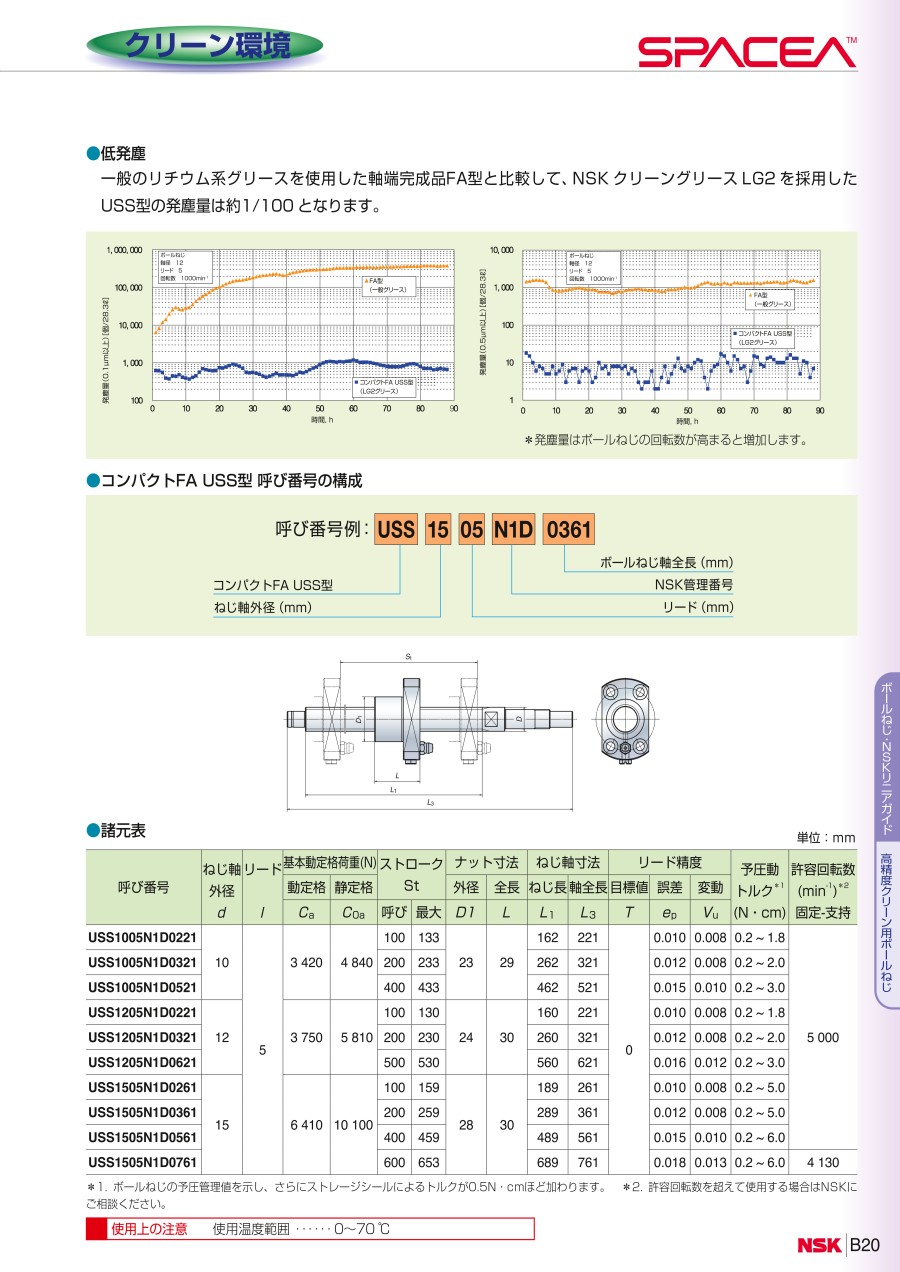

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
