未確定：候補が6型番あります。
鍵形状
- なし
全長(mm)
~mm- 84
- 117
- 142
タイプ
~mmCAD
- 2D
- 3D
防水フラットハンドル A-465
- 通常単価(税別)
- 2,148円～3,815円
- 税込単価
- 2,363円～4,197円
【特長】・平面ハンドルA-160・A-240シリーズのパネル穴明け寸法でも取付...
詳細情報を確認する未確定：候補が6型番あります。
商品情報
外形図
キー：No.0200
製品仕様
- プッシュ&スイング
- 材質：亜鉛合金（ZDC）
- 表面仕上：サチライトクロムめっき（MZCr）
- 付属品：キー2本（A-465-A-□-2除外）・ビスセット・専用止め金・取付け板
- 鍵番号：0200
A-465-A-1・2のパネル穴明け寸法
A-465-A-3のパネル穴明け寸法
規格表
| 型番 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 |
|---|---|---|---|---|---|---|---|---|
| A-465-A-1-1-0200 | 142 | 26 | 13 | 103 | 117 | 13.5 | - | - |
| A-465-A-1-2 | - | - | ||||||
| A-465-A-2-2 | 117 | 24 | 13 | 82 | 96 | 13.5 | - | - |
| A-465-A-3-1-0200 | 84 | 24 | 13 | 49 | - | - | 49.5 | 54 |
| A-465-A-3-2 | - | - | ||||||
| A-465-A-2-1 | 117 | 24 | 13 | 82 | 96 | 13.5 | - | - |
| 型番 | W1 | W2 | W3 | （H1） | （H2） | （H3） | t | 適用板厚 | 製品質量（g） |
|---|---|---|---|---|---|---|---|---|---|
| A-465-A-1-1-0200 | 30 | 26 | 27 | 62 | 26.5 | 18.5 | 2.3 | 0～2.3 | 400 |
| A-465-A-1-2 | |||||||||
| A-465-A-2-2 | 30 | 23 | 24 | 48 | 26.5 | 18.5 | 2.3 | 0～2.3 | 330 |
| A-465-A-3-1-0200 | 30 | 23 | - | 26.5 | 26.5 | 18.5 | 2.3 | 0～1.8 | 270 |
| A-465-A-3-2 | - | ||||||||
| A-465-A-2-1 | 30 | 23 | 24 | 48 | 26.5 | 18.5 | 2.3 | 0～2.3 | 330 |
※付属の取付ねじを使用する場合の適用板厚です。
注意・禁止事項
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,815円 ( 4,197円 ) | 9日目 |
2,390円 ( 2,629円 ) | 9日目 |
3,534円 ( 3,887円 ) | 在庫品1日目当日出荷可能 |
2,148円 ( 2,363円 ) | 8日目 |
3,298円 ( 3,628円 ) | 9日目 |
2,415円 ( 2,657円 ) | 9日目 |
詳細情報
基本情報
【特長】
・平面ハンドルA-160・A-240シリーズのパネル穴明け寸法でも取付けられます
・左右兼用型
【用途】
・キュービクル・配分電盤・制御盤
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

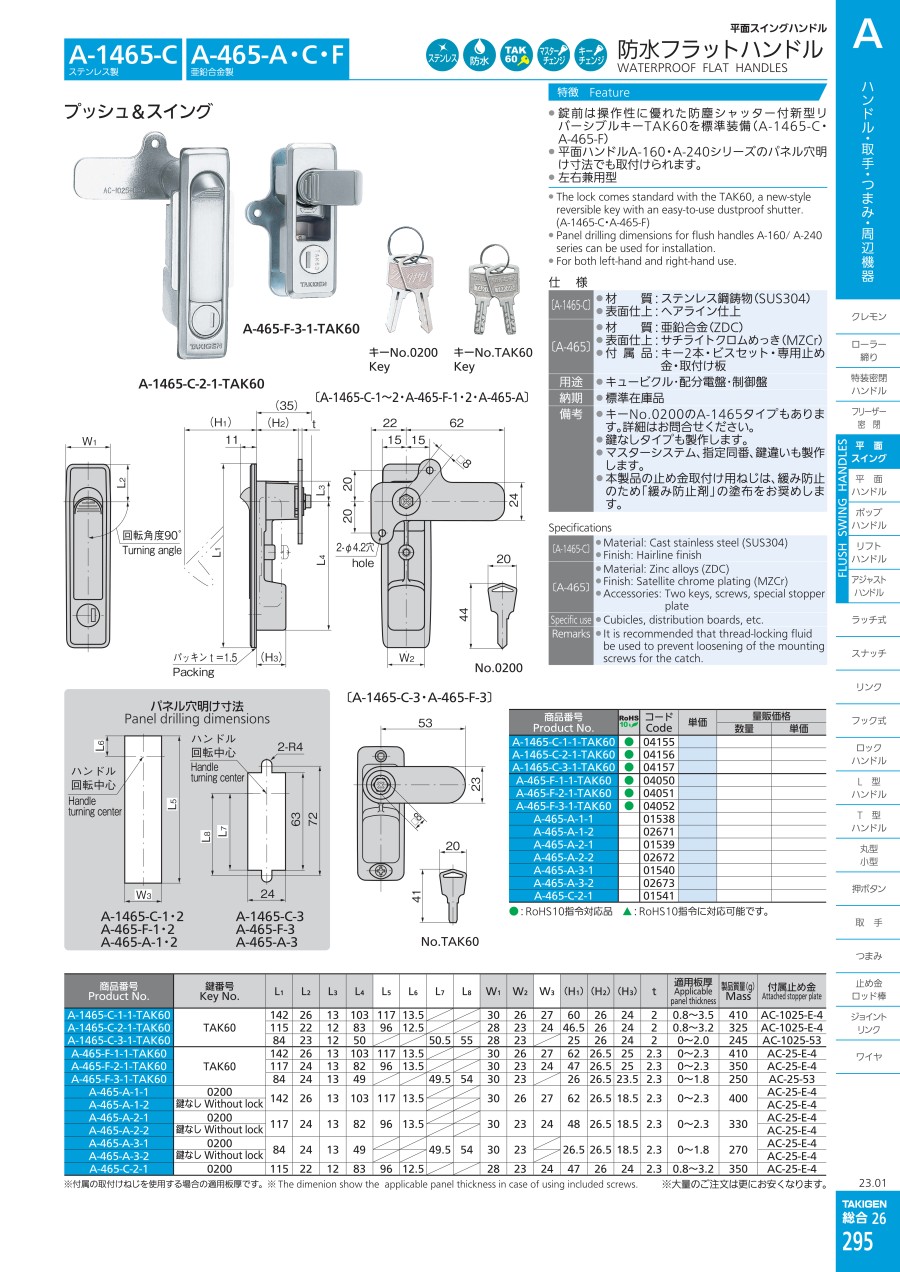

カタログ
