スガツネ工業

ROLLON BY TIMKEN 重量用ローラースライドレール SG-TLR型

カタログ |

通常単価(税別): 114,949円～529,230円

税込単価: 126,444円～582,153円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：4 日目

【特長】・ダブルボールベアリング内蔵のローラー式スライドレールです・レールは剛...

用途
直線引き出し用
スライド方式
3段引
レール材質
鋼
レール材料詳細
アウターメンバー/中間ブラケット/ローラー/インナーメンバー：鋼、エンドストッパー：ポリエステル系エラストマー

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
重量用スライドレール技術情報（メーカーカタログのP.D5、D6）を必ずご覧ください。レールの脱着はできません。
自己補正タイプは右用のみのラインアップです。左用のガイドタイプと組み合わせてご使用ください。
エンドストッパーに強い衝撃を加えないでください。完全に閉じたときおよび伸ばしたときに強い衝撃が加わる場合は、別途ストッパーを設けてください。
下側のレールを可動側として使用してください。上側のレールを可動側とした場合、耐荷重が著しく低下します。

未確定：候補が108型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ストローク（範囲）

(mm)

レール長さ（範囲）

(mm)

定格荷重［2本使用時］（範囲）

(N)

高さ

(mm)

幅

(mm)

基本定格荷重動定格

(N)

勝手

自己補正機能

サイズ

(mm)

レール表面処理

ストローク

(mm)

レール長さ

(mm)

定格荷重(2本使用時)

(N)

最小発注数量

151～350	151～350	601～800	15.2	52	1510	右用	なし	18	窒化処理（黒色）	290	290	732	1個
351～550	351～550	801～1,000	15.2	52	2001	右用	なし	18	窒化処理（黒色）	370	370	970	1個
351～550	351～550	1,001～2,000	15.2	52	2291	右用	なし	18	窒化処理（黒色）	450	450	1111	1個
351～550	351～550	1,001～2,000	15.2	52	2485	右用	なし	18	窒化処理（黒色）	530	530	1205	1個
551～750	551～750	1,001～2,000	15.2	52	2623	右用	なし	18	窒化処理（黒色）	610	610	1272	1個
551～750	551～750	1,001～2,000	15.2	52	2727	右用	なし	18	窒化処理（黒色）	690	690	1322	1個
751～950	751～950	1,001～2,000	15.2	52	2808	右用	なし	18	窒化処理（黒色）	770	770	1361	1個
351～550	351～550	601～800	17.2（最小）	80	1288	右用	あり	28	クロメート処理	380	370	695	1個
351～550	351～550	1,001～2,000	17.2（最小）	80	3401	右用	あり	28	クロメート処理	460	450	1835	1個
351～550	351～550	2,001～4,000	17.2（最小）	80	3893	右用	あり	28	クロメート処理	540	530	2101	1個
551～750	551～750	2,001～4,000	17.2（最小）	80	5490	右用	あり	28	クロメート処理	620	610	2963	1個
551～750	551～750	2,001～4,000	17.2（最小）	80	5981	右用	あり	28	クロメート処理	700	690	3227	1個
751～950	751～950	2,001～4,000	17.2（最小）	80	6215	右用	あり	28	クロメート処理	780	770	3354	1個
751～950	751～950	2,001～4,000	17.2（最小）	80	6403	右用	あり	28	クロメート処理	860	850	3455	1個
751～950	751～950	2,001～4,000	17.2（最小）	80	6556	右用	あり	28	クロメート処理	940	930	3267	1個
1,201～	951～1,200	2,001～4,000	17.2（最小）	80	6684	右用	あり	28	クロメート処理	1020	1010	3041	1個
1,201～	951～1,200	2,001～4,000	17.2（最小）	80	6792	右用	あり	28	クロメート処理	1100	1090	2844	1個
1,201～	951～1,200	2,001～4,000	17.2（最小）	80	6885	右用	あり	28	クロメート処理	1180	1170	2672	1個
1,201～	1,201～	2,001～4,000	17.2（最小）	80	6965	右用	あり	28	クロメート処理	1260	1250	2519	1個
1,201～	1,201～	2,001～4,000	17.2（最小）	80	7035	右用	あり	28	クロメート処理	1340	1330	2382	1個
1,201～	1,201～	2,001～4,000	17.2（最小）	80	7097	右用	あり	28	クロメート処理	1420	1410	2260	1個
1,201～	1,201～	2,001～4,000	17.2（最小）	80	7152	右用	あり	28	クロメート処理	1500	1490	2149	1個
351～550	351～550	601～800	18.6	80	1288	左用	なし	28	クロメート処理	380	370	695	1個
351～550	351～550	601～800	18.6	80	1288	右用	なし	28	クロメート処理	380	370	695	1個
351～550	351～550	1,001～2,000	18.6	80	3401	左用	なし	28	クロメート処理	460	450	1835	1個
351～550	351～550	1,001～2,000	18.6	80	3401	右用	なし	28	クロメート処理	460	450	1835	1個
351～550	351～550	2,001～4,000	18.6	80	3893	左用	なし	28	クロメート処理	540	530	2101	1個
551～750	551～750	2,001～4,000	18.6	80	5490	左用	なし	28	クロメート処理	620	610	2963	1個
551～750	551～750	2,001～4,000	18.6	80	5490	右用	なし	28	クロメート処理	620	610	2963	1個
551～750	551～750	2,001～4,000	18.6	80	5981	左用	なし	28	クロメート処理	700	690	3227	1個
551～750	551～750	2,001～4,000	18.6	80	5981	右用	なし	28	クロメート処理	700	690	3227	1個
751～950	751～950	2,001～4,000	18.6	80	6215	左用	なし	28	クロメート処理	780	770	3354	1個
751～950	751～950	2,001～4,000	18.6	80	6215	右用	なし	28	クロメート処理	780	770	3354	1個
751～950	751～950	2,001～4,000	18.6	80	6403	左用	なし	28	クロメート処理	860	850	3455	1個
751～950	751～950	2,001～4,000	18.6	80	6403	右用	なし	28	クロメート処理	860	850	3455	1個
751～950	751～950	2,001～4,000	18.6	80	6556	左用	なし	28	クロメート処理	940	930	3267	1個
751～950	751～950	2,001～4,000	18.6	80	6556	右用	なし	28	クロメート処理	940	930	3267	1個
1,201～	951～1,200	2,001～4,000	18.6	80	6684	左用	なし	28	クロメート処理	1020	1010	3041	1個
1,201～	951～1,200	2,001～4,000	18.6	80	6684	右用	なし	28	クロメート処理	1020	1010	3041	1個
1,201～	951～1,200	2,001～4,000	18.6	80	6792	左用	なし	28	クロメート処理	1100	1090	2844	1個
1,201～	951～1,200	2,001～4,000	18.6	80	6792	右用	なし	28	クロメート処理	1100	1090	2844	1個
1,201～	951～1,200	2,001～4,000	18.6	80	6885	左用	なし	28	クロメート処理	1180	1170	2672	1個
1,201～	951～1,200	2,001～4,000	18.6	80	6885	右用	なし	28	クロメート処理	1180	1170	2672	1個
1,201～	1,201～	2,001～4,000	18.6	80	6965	左用	なし	28	クロメート処理	1260	1250	2519	1個
1,201～	1,201～	2,001～4,000	18.6	80	6965	右用	なし	28	クロメート処理	1260	1250	2519	1個
1,201～	1,201～	2,001～4,000	18.6	80	7035	左用	なし	28	クロメート処理	1340	1330	2382	1個
1,201～	1,201～	2,001～4,000	18.6	80	7035	右用	なし	28	クロメート処理	1340	1330	2382	1個
1,201～	1,201～	2,001～4,000	18.6	80	7097	左用	なし	28	クロメート処理	1420	1410	2260	1個
1,201～	1,201～	2,001～4,000	18.6	80	7097	右用	なし	28	クロメート処理	1420	1410	2260	1個
1,201～	1,201～	2,001～4,000	18.6	80	7152	左用	なし	28	クロメート処理	1500	1490	2149	1個
1,201～	1,201～	2,001～4,000	18.6	80	7152	右用	なし	28	クロメート処理	1500	1490	2149	1個
351～550	351～550	2,001～4,000	26.8（最小）	116	3891	右用	あり	43	クロメート処理	540	530	2205	1個
551～750	551～750	4,001～	26.8（最小）	116	7501	右用	あり	43	クロメート処理	620	610	4251	1個
551～750	551～750	4,001～	26.8（最小）	116	9725	右用	あり	43	クロメート処理	700	690	5214	1個
751～950	751～950	4,001～	26.8（最小）	116	10497	右用	あり	43	クロメート処理	780	770	5949	1個
751～950	751～950	4,001～	26.8（最小）	116	13428	右用	あり	43	クロメート処理	860	850	7256	1個
751～950	751～950	4,001～	26.8（最小）	116	14266	右用	あり	43	クロメート処理	940	930	8085	1個
1,201～	951～1,200	4,001～	26.8（最小）	116	14691	右用	あり	43	クロメート処理	1020	1010	8326	1個
1,201～	951～1,200	4,001～	26.8（最小）	116	15050	右用	あり	43	クロメート処理	1100	1090	8040	1個
1,201～	951～1,200	4,001～	26.8（最小）	116	15356	右用	あり	43	クロメート処理	1180	1170	7568	1個

通常単価(税別) (税込単価)	通常出荷日

114,949円 ( 126,444円 )	4日目
123,846円 ( 136,231円 )	4日目
137,545円 ( 151,300円 )	4日目
149,267円 ( 164,194円 )	4日目
160,093円 ( 176,102円 )	4日目
172,715円 ( 189,987円 )	4日目
182,335円 ( 200,569円 )	4日目
164,519円 ( 180,971円 )	4日目
175,809円 ( 193,390円 )	4日目
190,162円 ( 209,178円 )	4日目
210,279円 ( 231,307円 )	4日目
232,530円 ( 255,783円 )	4日目
241,797円 ( 265,977円 )	3日目
252,236円 ( 277,460円 )	4日目
264,483円 ( 290,931円 )	4日目
271,814円 ( 298,995円 )	4日目
286,707円 ( 315,378円 )	4日目
295,141円 ( 324,655円 )	4日目
307,419円 ( 338,161円 )	4日目
315,849円 ( 347,434円 )	4日目
324,214円 ( 356,635円 )	4日目
338,531円 ( 372,384円 )	4日目
164,519円 ( 180,971円 )	4日目
164,519円 ( 180,971円 )	4日目
175,809円 ( 193,390円 )	4日目
175,809円 ( 193,390円 )	4日目
190,162円 ( 209,178円 )	4日目
210,279円 ( 231,307円 )	4日目
210,279円 ( 231,307円 )	4日目
232,530円 ( 255,783円 )	4日目
232,530円 ( 255,783円 )	4日目
241,797円 ( 265,977円 )	3日目
241,797円 ( 265,977円 )	4日目
252,236円 ( 277,460円 )	4日目
252,236円 ( 277,460円 )	4日目
264,483円 ( 290,931円 )	4日目
264,483円 ( 290,931円 )	4日目
271,814円 ( 298,995円 )	4日目
271,814円 ( 298,995円 )	4日目
286,707円 ( 315,378円 )	4日目
286,707円 ( 315,378円 )	4日目
295,141円 ( 324,655円 )	4日目
295,141円 ( 324,655円 )	4日目
307,419円 ( 338,161円 )	4日目
307,419円 ( 338,161円 )	4日目
315,849円 ( 347,434円 )	4日目
315,849円 ( 347,434円 )	4日目
324,214円 ( 356,635円 )	4日目
324,214円 ( 356,635円 )	4日目
338,531円 ( 372,384円 )	4日目
338,531円 ( 372,384円 )	4日目
219,873円 ( 241,860円 )	4日目
239,137円 ( 263,051円 )	4日目
262,009円 ( 288,210円 )	4日目
278,122円 ( 305,934円 )	4日目
296,974円 ( 326,671円 )	4日目
317,817円 ( 349,599円 )	4日目
336,986円 ( 370,685円 )	4日目
349,970円 ( 384,967円 )	4日目
365,091円 ( 401,600円 )	4日目

基本情報

基本情報

【特長】
・ダブルボールベアリング内蔵のローラー式スライドレールです
・レールは剛性の強い引抜材のため、荷重が加わった状態でもたわみが少なくスムーズにスライドします
・レールは高周波焼き入れまたは窒化処理を施し、コンパクトで耐久性に優れています
・大口径ローラーと転動面研削により動作が滑らかで静かです
・垂直方向の移動にも使用できます
・取付幅や傾きの誤差を吸収する自己補正タイプもラインアップしています（サイズ28、43の右用のみ）

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
重量用スライドレール技術情報（メーカーカタログのP.D5、D6）を必ずご覧ください。レールの脱着はできません。
自己補正タイプは右用のみのラインアップです。左用のガイドタイプと組み合わせてご使用ください。
エンドストッパーに強い衝撃を加えないでください。完全に閉じたときおよび伸ばしたときに強い衝撃が加わる場合は、別途ストッパーを設けてください。
下側のレールを可動側として使用してください。上側のレールを可動側とした場合、耐荷重が著しく低下します。

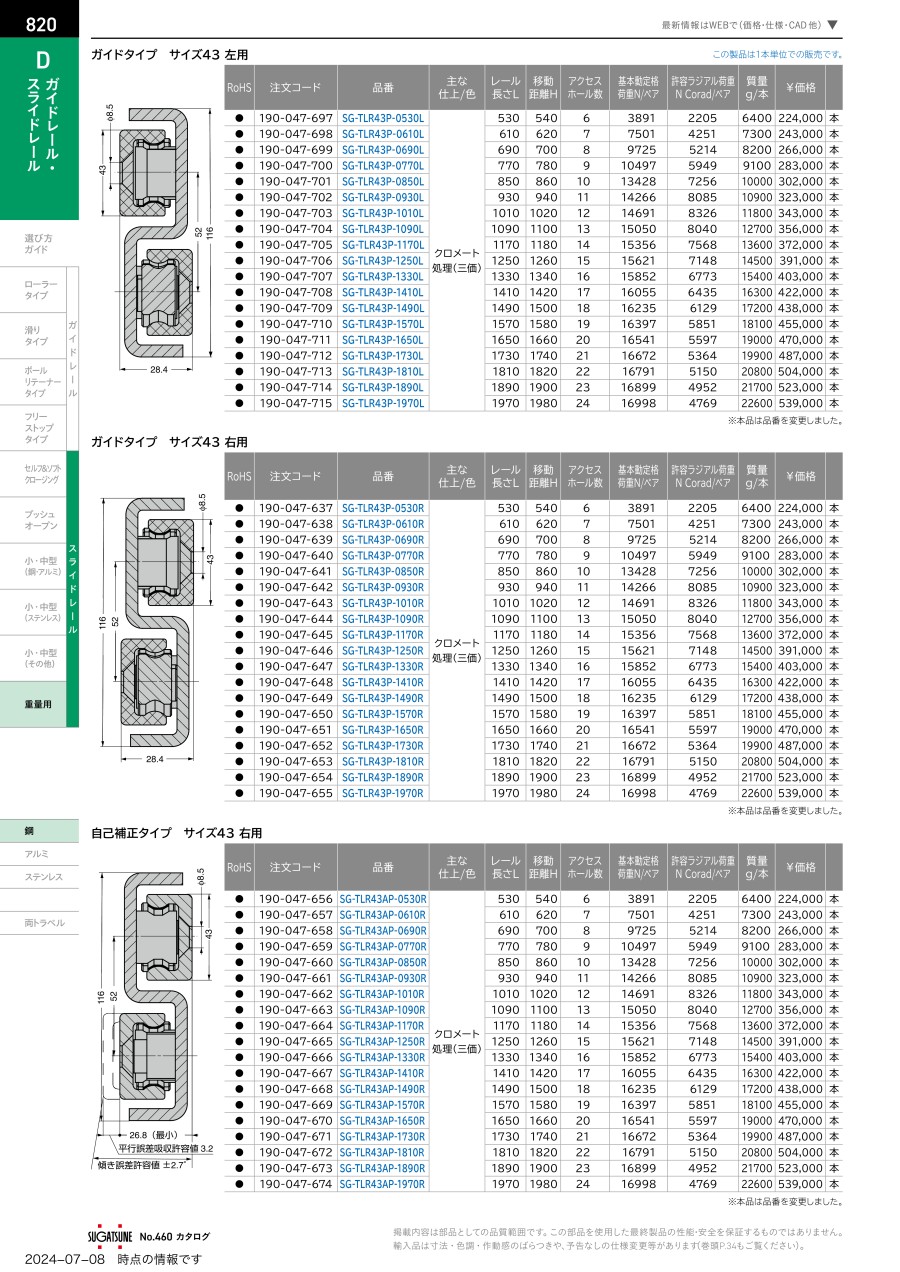

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
