スガツネ工業

LAMP ダンパーヒンジ HG-JHM11型・裏面付用受座

カタログ |

通常単価(税別): 503円～2,415円

税込単価: 553円～2,657円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

スガツネ工業

通常出荷日：4 日目

【特長】・上蓋用のコンパクトなダンパーヒンジです・蓋を閉じる際に手を離してもゆ...

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
蓋のモーメントは0.05～0.4N・mに対応できます。蓋1枚に対して左右1セットでご使用ください。ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
上蓋を約60°以上開くとダンパー機構が働きます。それ以下の角度で開くとダンパーが働かない場合がありますのでご注意ください。
蓋を閉じた位置で保持するための、受けなどを設けてください。
使用環境の温度により蓋の閉まるスピードが異なります。

未確定：候補が9型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

種類

本体材料

取付穴タイプ

取付方法

付加機能

長さ【範囲選択】

(mm)

長さ

(mm)

幅【範囲選択】

(mm)

幅

(mm)

用途

開き角度

(deg)

色

対応モーメント

(N・m)

材料（詳細）

種類（詳細）

最小発注数量

特殊蝶番

[樹脂] ポリアセタール

[皿穴] 皿穴

ねじ止め

ダンパー

40.1～50

48.5

45.1～55

標準

105

ブラック

0.05～0.1

ブラケット：ポリアセタール（POM）、側面付受座R/L：PBT樹脂、カバー：ABS樹脂

1個

特殊蝶番

[樹脂] ポリアセタール

[皿穴] 皿穴

ねじ止め

ダンパー

40.1～50

48.5

45.1～55

標準

105

ホワイト

0.05～0.1

ブラケット：ポリアセタール（POM）、側面付受座R/L：PBT樹脂、カバー：ABS樹脂

1個

特殊蝶番

[樹脂] ポリアセタール

[皿穴] 皿穴

ねじ止め

ダンパー

40.1～50

48.5

45.1～55

標準

105

ブラック

0.1～0.2

ブラケット：ポリアセタール（POM）、側面付受座R/L：PBT樹脂、カバー：ABS樹脂

1個

特殊蝶番

[樹脂] ポリアセタール

[皿穴] 皿穴

ねじ止め

ダンパー

40.1～50

48.5

45.1～55

標準

105

ホワイト

0.1～0.2

ブラケット：ポリアセタール（POM）、側面付受座R/L：PBT樹脂、カバー：ABS樹脂

1個

特殊蝶番

[樹脂] ポリアセタール

[皿穴] 皿穴

ねじ止め

ダンパー

40.1～50

48.5

45.1～55

標準

105

ブラック

0.2～0.29

ブラケット：ポリアセタール（POM）、側面付受座R/L：PBT樹脂、カバー：ABS樹脂

1個

特殊蝶番

[樹脂] ポリアセタール

[皿穴] 皿穴

ねじ止め

ダンパー

40.1～50

48.5

45.1～55

標準

105

ホワイト

0.2～0.29

ブラケット：ポリアセタール（POM）、側面付受座R/L：PBT樹脂、カバー：ABS樹脂

1個

特殊蝶番

[樹脂] ポリアセタール

[皿穴] 皿穴

ねじ止め

ダンパー

40.1～50

48.5

45.1～55

標準

105

ブラック

0.29～0.4

ブラケット：ポリアセタール（POM）、側面付受座R/L：PBT樹脂、カバー：ABS樹脂

1個

特殊蝶番

[樹脂] ポリアセタール

[皿穴] 皿穴

ねじ止め

ダンパー

40.1～50

48.5

45.1～55

標準

105

ホワイト

0.29～0.4

ブラケット：ポリアセタール（POM）、側面付受座R/L：PBT樹脂、カバー：ABS樹脂

1個

蝶番関連部品

ブラック

PBT樹脂

裏面付用受座

1個

通常単価(税別) (税込単価)	通常出荷日

2,415円 ( 2,657円 )	4日目
2,415円 ( 2,657円 )	4日目
2,415円 ( 2,657円 )	4日目
2,415円 ( 2,657円 )	4日目
2,415円 ( 2,657円 )	4日目
2,415円 ( 2,657円 )	4日目
2,276円 ( 2,504円 )	4日目
2,276円 ( 2,504円 )	4日目
503円 ( 553円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・上蓋用のコンパクトなダンパーヒンジです
・蓋を閉じる際に手を離してもゆっくり閉じ、開き方向の動きもスムーズです
・インセットタイプの側板付仕様です
・別売の受座に差し替えることで裏面付に対応します
・カバー付で取付ねじが外から見えず、すっきりとした外観です
・取付穴はルーターで容易に加工できます
・自開式ダンパーヒンジHG-JHS11型の裏面付用座金（UKZ11-BL）です
【用途】
・配線孔の小型蓋、機械装置の小型カバーなど

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
蓋のモーメントは0.05～0.4N・mに対応できます。蓋1枚に対して左右1セットでご使用ください。ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
上蓋を約60°以上開くとダンパー機構が働きます。それ以下の角度で開くとダンパーが働かない場合がありますのでご注意ください。
蓋を閉じた位置で保持するための、受けなどを設けてください。
使用環境の温度により蓋の閉まるスピードが異なります。

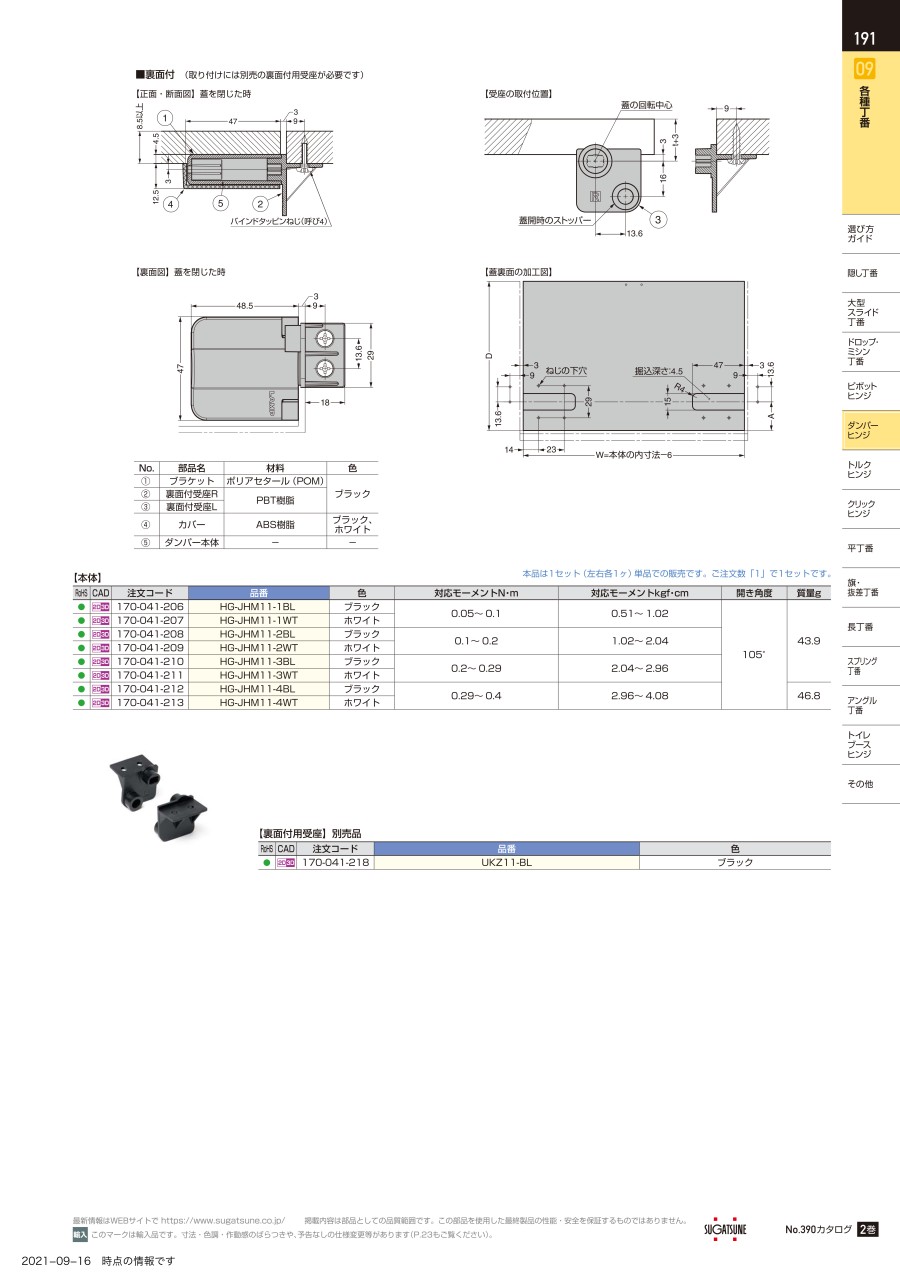

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
