LAMP 調整式オールステンレス鋼製トルクヒンジ HG-TBSJ40型
- 通常単価(税別)
- 3,390円
- 税込単価
- 3,729円
【特長】・トルク調整（0～4N・m/個）が可能です・オールステンレス鋼製のため...
詳細情報を確認する- 種類
- 特殊蝶番
- 本体材料
- ステンレス鋼(SUS304)
- 取付穴タイプ
- 皿穴+丸穴
- 取付方法
- ねじ止め
- 付加機能
- トルク（フリーストップ）
- 長さ【範囲選択】 (mm)
- 60.1～70
- 長さ (mm)
- 61
- 幅【範囲選択】 (mm)
- 45.1～55
- 幅 (mm)
- 52
- 用途
- 耐食性
- 開き角度 (deg)
- 360
- トルク (N・m)
- 0～4.0
- 仕上
- ブラケット/べース/ワッシャー：光沢バレル研磨
- 材料（詳細）
- ブラケット/べース/皿ばね/ワッシャー：ステンレス鋼（SUS304）、シャフト：ステンレス鋼（SUS303）、ステイプルナット：ステンレス鋼
ご注意
- 取扱い上のご注意（メーカーカタログのP.3）を必ずご確認ください。
- ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
- トルク調整は呼び13のスパナをご使用ください。
- トルク調整ナットは無理に取り外さないでください。
- 出荷時のトルクは4.0N・mです。必要に応じたトルク調整を行ってください。
未確定：候補が2型番あります。
詳細情報
基本情報
【特長】
・トルク調整（0～4N・m/個）が可能です
・オールステンレス鋼製のため、耐食性に優れています
・片羽根がストレート、片羽根がL字のブラケットです
ご注意
- 取扱い上のご注意（メーカーカタログのP.3）を必ずご確認ください。
- ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
- トルク調整は呼び13のスパナをご使用ください。
- トルク調整ナットは無理に取り外さないでください。
- 出荷時のトルクは4.0N・mです。必要に応じたトルク調整を行ってください。

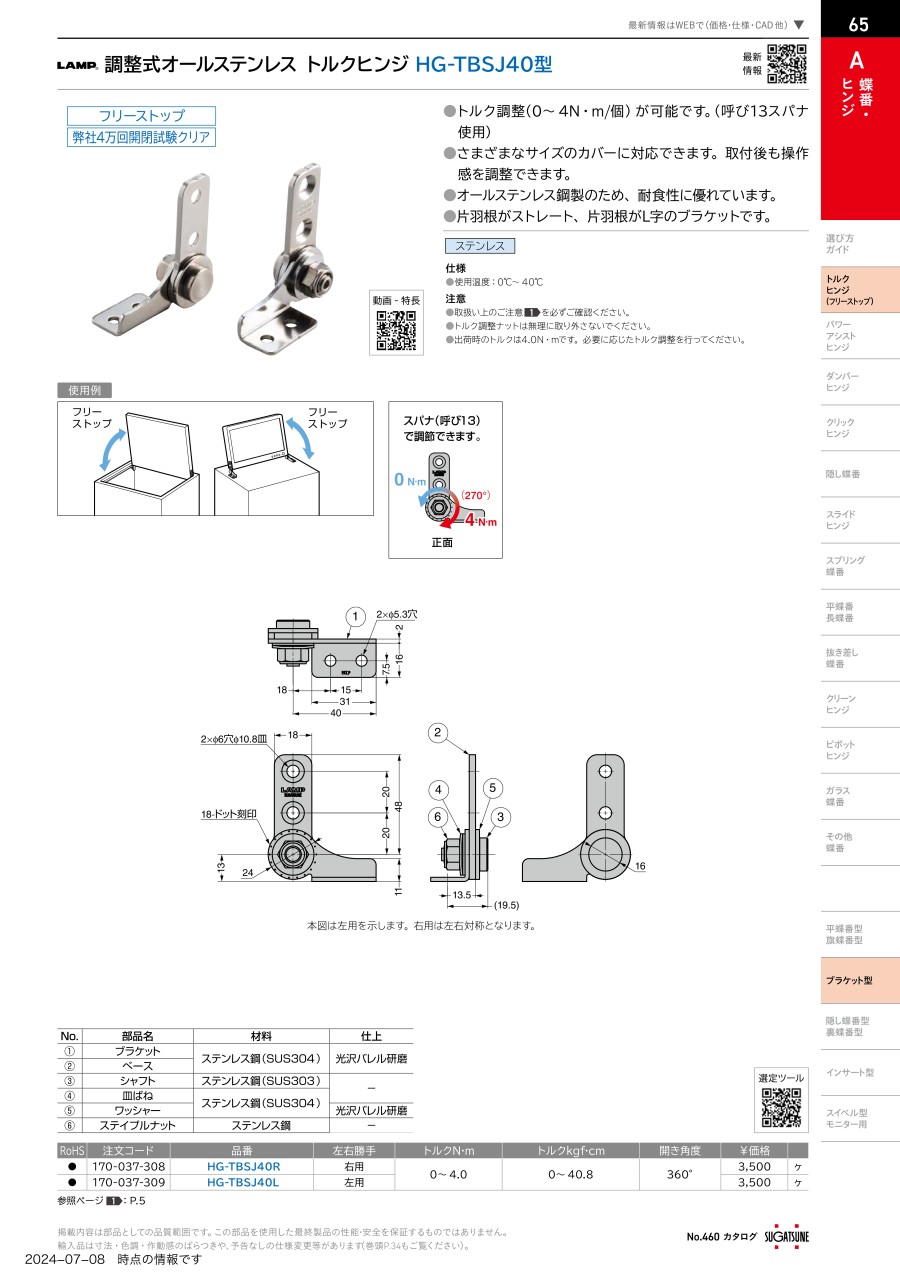

カタログ
