取扱い上のご注意（メーカーカタログのP.3）を必ずご確認ください。
すべての取付穴をご使用ください。
ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。トルク調整用ねじは取り外さないでください。
トルク調整は六角棒スパナ（呼び5）をご使用ください。トルク低下が生じた場合、トルクを再調整してください。
トルク調整は反対側にあるシャフトのすりわりを固定しながら、トルク調整ねじを回してください。

未確定：候補が2型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

HG-TQJ100-A

HG-TQJ100-B

仕様	最小発注数量

ヒンジ開き方向トルク発生タイプ	1個
ヒンジ閉じ方向トルク発生タイプ	1個

通常単価(税別) (税込単価)	通常出荷日

10,899円 ( 11,989円 )	在庫品1日目当日出荷可能
10,899円 ( 11,989円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・一方向にトルクが発生するトルクヒンジです。逆方向のトルクがほとんど発生しないため、扉などをスムーズに操作できます
・トルクは0～10N・mの間で調整できます
・トルク調整部にキャップがついているため、意匠性に優れています
【用途】
・衝撃を加えたくない扉の開閉。医療機器、FA機器、OA機器など

ご注意

取扱い上のご注意（メーカーカタログのP.3）を必ずご確認ください。
すべての取付穴をご使用ください。
ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。トルク調整用ねじは取り外さないでください。
トルク調整は六角棒スパナ（呼び5）をご使用ください。トルク低下が生じた場合、トルクを再調整してください。
トルク調整は反対側にあるシャフトのすりわりを固定しながら、トルク調整ねじを回してください。

カタログ

商品TOP

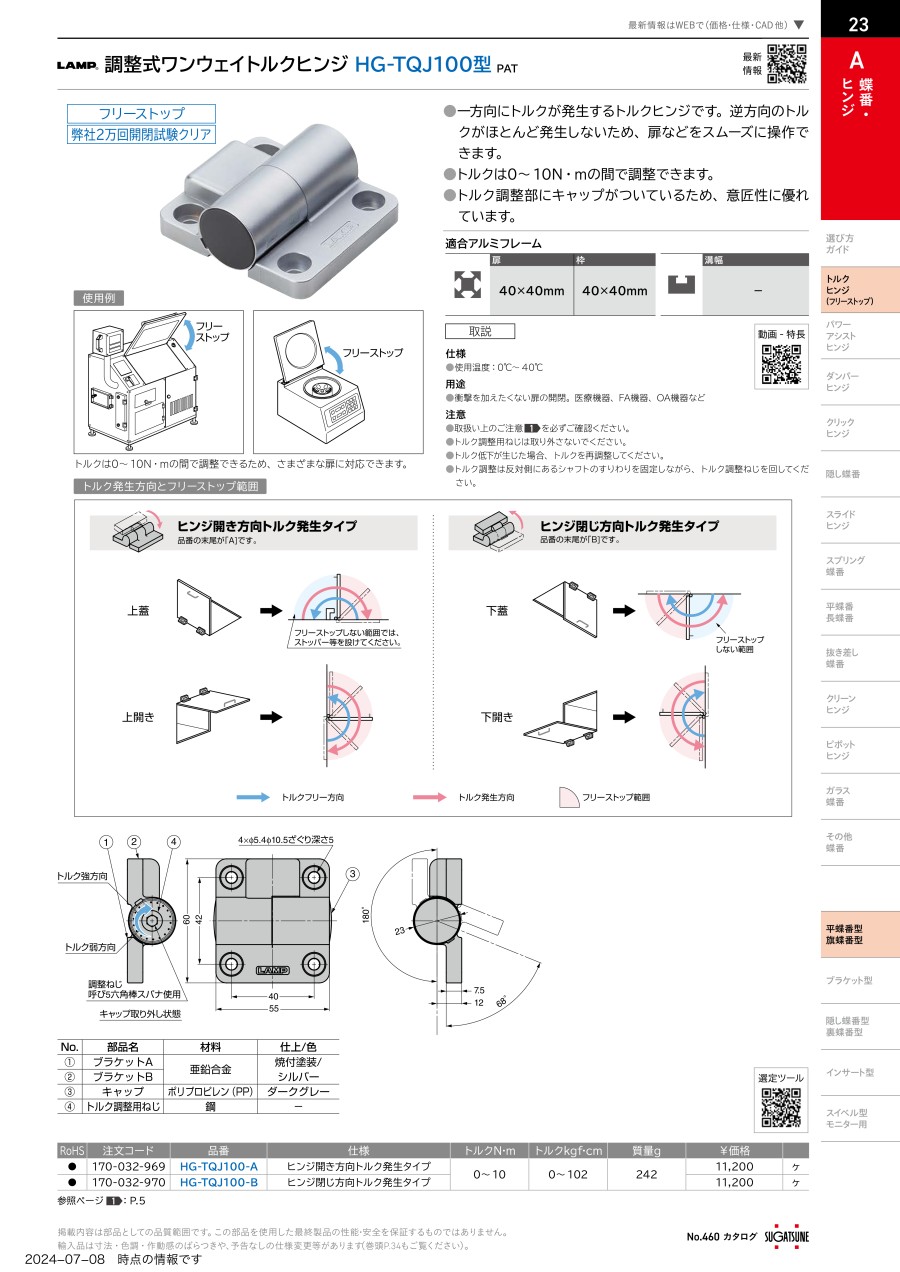

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
