LAMP 一軸両方向ワンウェイトルクヒンジ HG-TQW8080
- 通常単価(税別)
- 11,880円
- 税込単価
- 13,068円
【特長】・持ち上げる方向にはトルクが発生せず、押し下げる方向にはトルクが発生し...
詳細情報を確認するご注意
- 本品は上蓋専用です。
- 取扱い上のご注意（メーカーカタログのP.3）を必ずご確認ください。
- 輸送中にヒンジが開閉しないようにコーションシールが付いています。製品取付時に外してください。
- すべての取付穴をご使用ください。
- ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。
閲覧中の商品と併せてご検討ください
－閉じる
HG-TQW8080の仕様・寸法情報
種類
平蝶番
本体材料
[亜鉛合金] 亜鉛合金
取付穴タイプ
[長穴] 長穴
取付方法
ねじ止め
付加機能
トルク（フリーストップ）
長さ【範囲選択】(mm)
100.1～150
長さ(mm)
110
幅【範囲選択】(mm)
65.1～85
幅(mm)
68
用途
標準
開き角度(deg)
180
トルク(N・m)
8.0±20％
色
樹脂ワッシャー A/B：ブラック
仕上
ベース/ブラケット：サチライトクロムめっき
材料（詳細）
ベース/ブラケット：亜鉛合金、シャフト：ステンレス鋼（SUS）、プラグ/樹脂ワッシャー A/B：ポリアセタール(POM)
-
-
詳細情報
基本情報
【特長】
・持ち上げる方向にはトルクが発生せず、押し下げる方向にはトルクが発生します（可動範囲は0～180°）
・90°でトルクが発生しない方向が切り替わるため、90°以上開く場合でもストッパーが不要です
【用途】
・衝撃を加えたくない扉の開閉、医療機器、FA機器、OA機器など
ご注意
- 本品は上蓋専用です。
- 取扱い上のご注意（メーカーカタログのP.3）を必ずご確認ください。
- 輸送中にヒンジが開閉しないようにコーションシールが付いています。製品取付時に外してください。
- すべての取付穴をご使用ください。
- ヒンジ同士の軸心は水平にし、ずれないように取り付けてください。

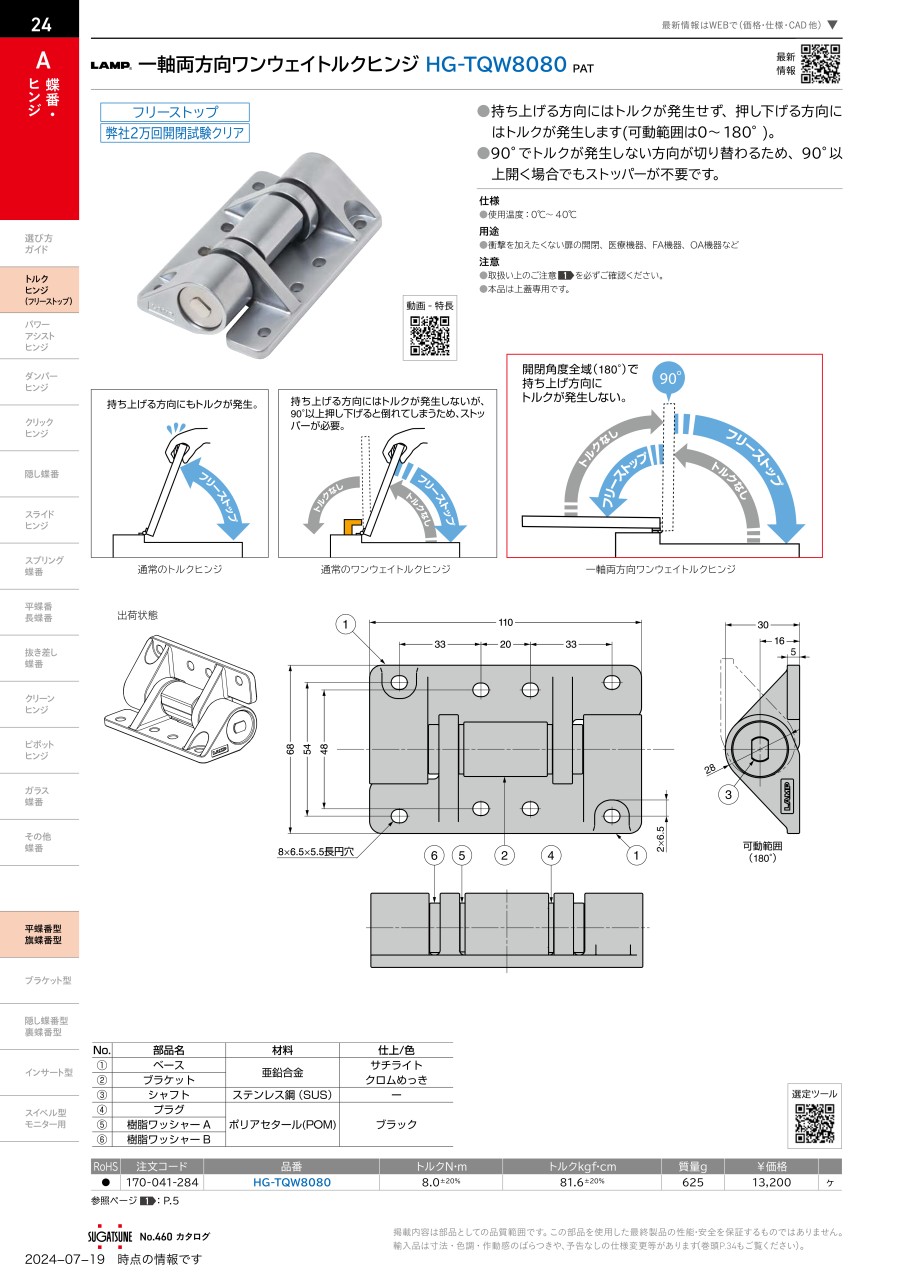

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。LAMP 一軸両方向ワンウェイトルクヒンジ HG-TQW8080の型番HG-TQW8080のページです。
型番HG-TQW8080に関する仕様情報を記載しております。
