αβ軸ゴニオステージ
- 通常単価(税別)
- 115,000円
- 税込単価
- 126,500円
□65mmでM6仕様、姿勢調整や試料の傾斜回転などに使用するアリ溝・ウォームギ...
詳細情報を確認する- 種類
- XY軸
- 送り方式
- ウォームギア
- 移動ガイド
- アリ溝
- 移動量（範囲） (deg)
- ±10.1～20.0
- 耐荷重（範囲） (N)
- 50.1～
- テーブル長さ（範囲） (mm)
- 61～90
- テーブル幅（範囲） (mm)
- 61～90
- 回転中心高さ（範囲） (mm)
- 41～60
- 製品高さ（範囲） (mm)
- 40.1～50.0
- テーブル材質
- 黄銅
- テーブルサイズ(長さ) L (mm)
- 65
- テーブルサイズ(幅) W (mm)
- 65
- 耐荷重 (N)
- 98（10.0kgf）
- 回転中心高さ (mm)
- 50±0.1
- テーブルサイズ(厚み) H (mm)
- 50
- ストローク(α角度) (deg)
- ±15
- ストローク(β角度) (deg)
- ±20
- テーブル平行度 (μm)
- 100
- 勝手違い
- 標準
- テーブル表面処理
- スーパーブラッククロム
- バーニア最小読取
- 5'
- 回転中心変位量
- Φ0.1mm以下
- ツマミ1回転の移動量
- α軸：約0.84°、β軸：約1.16°

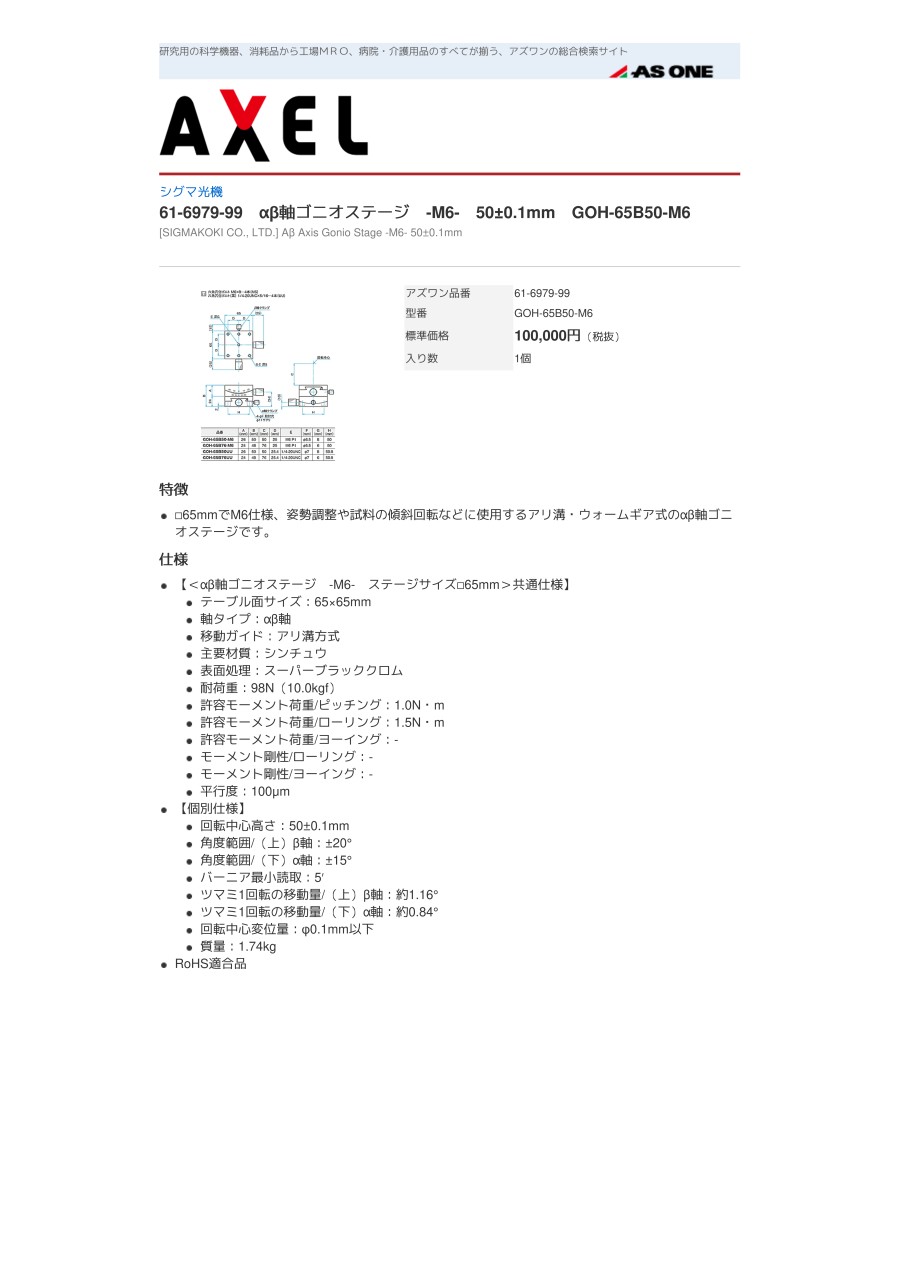

GOH-65B50-M6の仕様・寸法情報
種類
XY軸
送り方式
ウォームギア
移動ガイド
アリ溝
移動量（範囲）(deg)
±10.1～20.0
耐荷重（範囲）(N)
50.1～
テーブル長さ（範囲）(mm)
61～90
テーブル幅（範囲）(mm)
61～90
回転中心高さ（範囲）(mm)
41～60
製品高さ（範囲）(mm)
40.1～50.0
テーブル材質
黄銅
テーブルサイズ(長さ) L(mm)
65
テーブルサイズ(幅) W(mm)
65
耐荷重(N)
98（10.0kgf）
回転中心高さ(mm)
50±0.1
テーブルサイズ(厚み) H(mm)
50
ストローク(α角度)(deg)
±15
ストローク(β角度)(deg)
±20
テーブル平行度(μm)
100
勝手違い
標準
テーブル表面処理
スーパーブラッククロム
バーニア最小読取
5'
回転中心変位量
Φ0.1mm以下
ツマミ1回転の移動量
α軸：約0.84°、β軸：約1.16°
-
-
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。αβ軸ゴニオステージの型番GOH-65B50-M6のページです。
型番GOH-65B50-M6に関する仕様情報を記載しております。
