シグマ光機

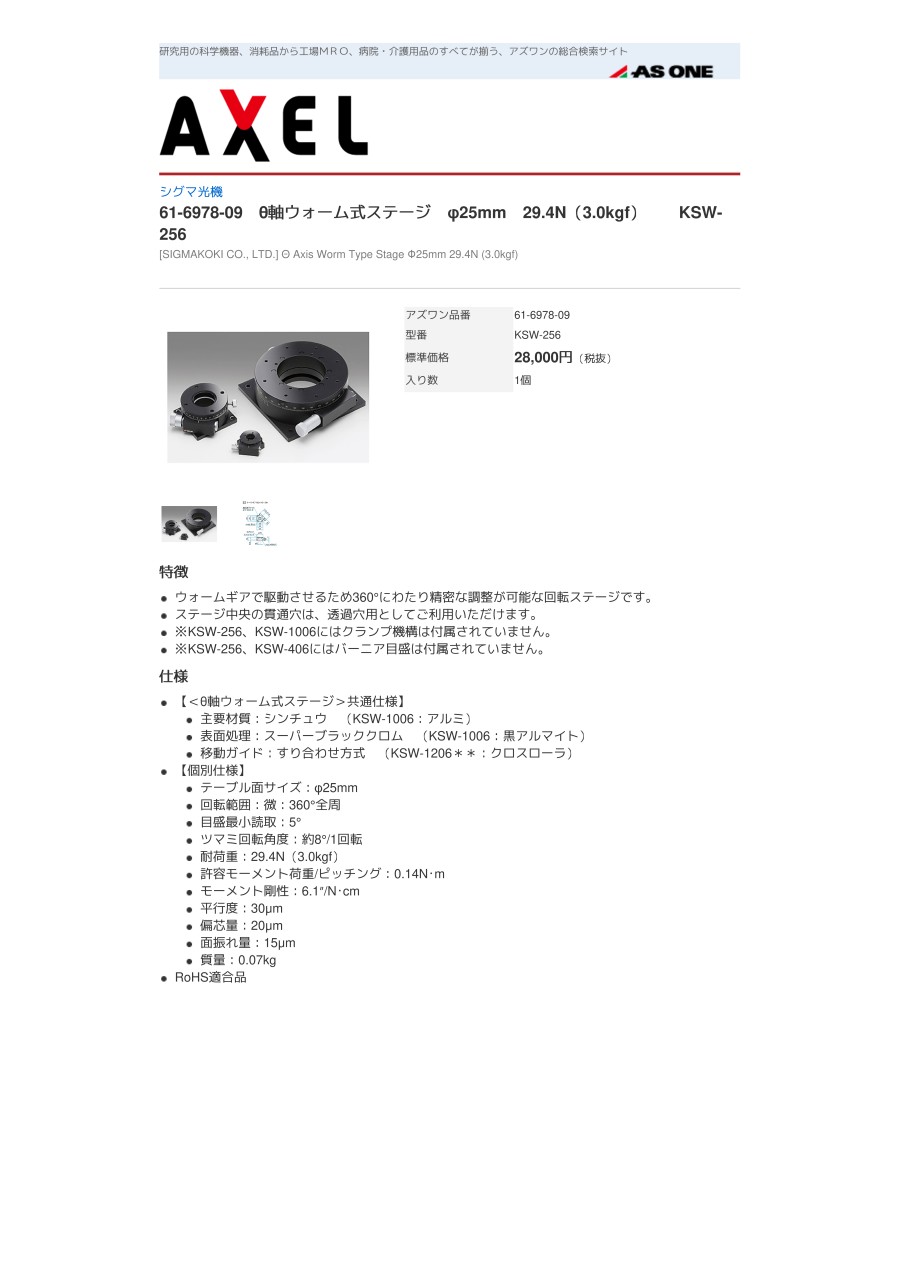

θ軸ウォーム式ステージ

カタログ |

通常単価(税別): 32,200円～39,100円

税込単価: 35,420円～43,010円

通常出荷日：15日目～99日目

【特長】・ウォームギアで駆動させるため360°にわたり精密な調整が可能な回転ステージです・ステージ中央...

商品画像には対象商品以外の製品が含まれております。ご注意ください。

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

注文停止中

KSW-256

注文停止中

KSW-406

耐荷重（範囲）

(N)

高さ（範囲）

(mm)

耐荷重

(N)

テーブルサイズ(径) D

(φ)

テーブルサイズ(厚み) H

(mm)

モーメント剛性（ヨーイング）

("/N・cm)

面振れ量

(μm)

質量

(kg)

目盛最小読取

最小発注数量

5.1～30.0	～15.0	29.4（3.0kgf）	25	15	6.1	15	0.07	5°	1個
30.1～50.0	20.1～25.0	49.0（5.0kgf）	40	25	1.5	20	0.3	2°	1個

通常単価(税別) (税込単価)	通常出荷日

32,200円 ( 35,420円 )	15日目
39,100円 ( 43,010円 )	お見積り

詳細情報

基本情報

基本情報

【特長】
・ウォームギアで駆動させるため360°にわたり精密な調整が可能な回転ステージです
・ステージ中央の貫通穴は、透過穴用としてご利用いただけます
・KSW-256にはクランプ機構は付属されていません
・KSW-256、KSW-406にはバーニア目盛は付属されていません

ご注意

商品画像には対象商品以外の製品が含まれております。ご注意ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
