カムロック カプラー(安全ロック付き) ダストキャップ[634-BL]
![カムロック カプラー(安全ロック付き) ダストキャップ[634-BL]](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221303970535/221303970535_20221117191914.jpg)
![カムロック カプラー(安全ロック付き) ダストキャップ[634-BL]](http://content.misumi-ec.com/image/upload/t_product_thum/t_misumi_wm/v1/p/jp/product/series/221303970535/221303970535_20250903081441.jpg)
![カムロック カプラー(安全ロック付き) ダストキャップ[634-BL]](http://content.misumi-ec.com/image/upload/t_product_thum/t_misumi_wm/v1/p/jp/product/series/221303970535/221303970535_20250903081442.jpg)
![カムロック カプラー(安全ロック付き) ダストキャップ[634-BL]](http://content.misumi-ec.com/image/upload/t_product_thum/t_misumi_wm/v1/p/jp/product/series/221303970535/221303970535_20250903081443.jpg)
- 通常単価(税別)
- 4,530円～31,731円
- 税込単価
- 4,983円～34,904円
異物混入を防ぎ、残留物の液漏れを防止する着脱式継手です。◆◇用途◇◆工場設備配管・各種機械組込用継手◆...
詳細を確認![カムロック アダプター メネジ[633-AB]](https://content.misumi-ec.com/image/upload/t_log_reco/t_misumi_wm/v1/p/jp/product/series/221005008716/221005008716_002_20230801115837.jpg)
![カムロック アダプター ダストプラグ[634-A]](https://content.misumi-ec.com/image/upload/t_log_reco/t_misumi_wm/v1/p/jp/product/series/221005008794/221005008794_002_20230801115837.jpg)
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
外観図
工場設備配管・各種機械組込用継手
仕様
| 型番 | 流体 | 主材質 | 素材詳細 | 機能 |
|---|---|---|---|---|
| 634-BL AL | 空気 水（工業用水）油 | アルミ合金 | 継手本体：アルミ合金（ADC12） カムアーム：SCS14（SUS316相当） スプリング、アーム固定部品、ピン・リング：SUS304 ガスケット：ブナN（NBR） | アームの安全ロック |
| 634-BL SST | 空気 水（工業用水）薬品 溶剤・塗料 油 飲料・飲用水 食品 | SUS | 継手本体：SCS14（SUS316相当） カムアーム：SCS14（SUS316相当） スプリング、アーム固定部品、ピン・リング：SUS304 ガスケット：ブナN（NBR） | |
| 634-BL PP | 空気 水（工業用水）薬品 溶剤・塗料 油 飲料・飲用水 食品 | PP | 継手本体：PP カムアーム：SCS14（SUS316相当） スプリング、アーム固定部品、ピン・リング：SUS304 ガスケット：ブナN（NBR） | |
| 634-BL BR | 空気 水（工業用水）油 | ブロンズ（青銅） | 継手本体：ブロンズ CAC406（BC6）青銅 カムアーム：SCS14（SUS316相当） スプリング、アーム固定部品、ピン・リング：SUS304 ガスケット：ブナN（NBR） |
- 継手外れ防止
- 再使用可
- 現場施工可
※ガスケットは流体により選定できます。

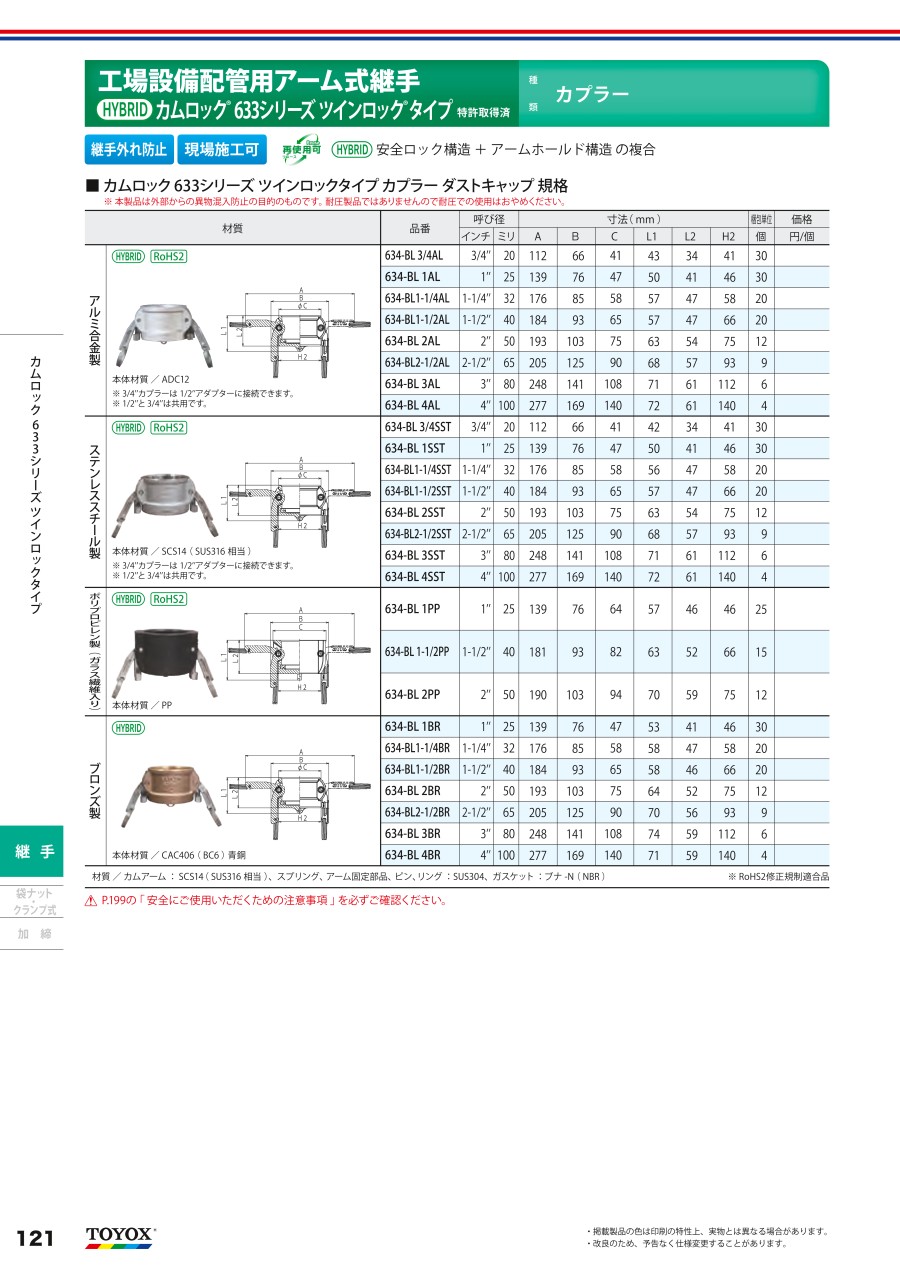

634-BL AL規格表
| 品番 | 呼び径 | 寸法（mm） | ||||||
|---|---|---|---|---|---|---|---|---|
| インチ | ミリ | A | B | C | L1 | L2 | H2 | |
| 634-BL 3/4AL | 3/4" | 20 | 112 | 66 | 41 | 43 | 34 | 41 |
| 634-BL 1AL | 1" | 25 | 139 | 76 | 47 | 50 | 41 | 46 |
| 634-BL1-1/4AL | 1-1/4" | 32 | 176 | 85 | 58 | 57 | 47 | 58 |
| 634-BL1-1/2AL | 1-1/2" | 40 | 184 | 93 | 65 | 57 | 47 | 66 |
| 634-BL 2AL | 2" | 50 | 193 | 103 | 75 | 63 | 54 | 75 |
| 634-BL2-1/2AL | 2-1/2" | 65 | 205 | 125 | 90 | 68 | 57 | 93 |
| 634-BL 3AL | 3" | 80 | 248 | 141 | 108 | 71 | 61 | 112 |
| 634-BL 4AL | 4" | 100 | 277 | 169 | 140 | 72 | 61 | 140 |
※3/4"カプラーは1/2"アダプターに接続できます。
※1/2"と3/4"は共用です。
634-BL SST規格表
| 品番 | 呼び径 | 寸法（mm） | ||||||
|---|---|---|---|---|---|---|---|---|
| インチ | ミリ | A | B | C | L1 | L2 | H2 | |
| 634-BL 3/4SST | 3/4" | 20 | 112 | 66 | 41 | 42 | 34 | 41 |
| 634-BL 1SST | 1" | 25 | 139 | 76 | 47 | 50 | 41 | 46 |
| 634-BL1-1/4SST | 1-1/4" | 32 | 176 | 85 | 58 | 56 | 47 | 58 |
| 634-BL1-1/2SST | 1-1/2" | 40 | 184 | 93 | 65 | 57 | 47 | 66 |
| 634-BL 2SST | 2" | 50 | 193 | 103 | 75 | 63 | 54 | 75 |
| 634-BL2-1/2SST | 2-1/2" | 65 | 205 | 125 | 90 | 68 | 57 | 93 |
| 634-BL 3SST | 3" | 80 | 248 | 141 | 108 | 71 | 61 | 112 |
| 634-BL 4SST | 4" | 100 | 277 | 169 | 140 | 72 | 61 | 140 |
※3/4"カプラーは1/2"アダプターに接続できます。
※1/2"と3/4"は共用です。
634-BL PP規格表
| 品番 | 呼び径 | 寸法（mm） | ||||||
|---|---|---|---|---|---|---|---|---|
| インチ | ミリ | A | B | C | L1 | L2 | H2 | |
| 634-BL 1PP | 1" | 25 | 139 | 76 | 64 | 57 | 46 | 46 |
| 634-BL 1-1/2PP | 1-1/2" | 40 | 181 | 93 | 82 | 63 | 52 | 66 |
| 634-BL 2PP | 2" | 50 | 190 | 103 | 94 | 70 | 59 | 75 |
634-BL BR規格表
| 品番 | 呼び径 | 寸法（mm） | ||||||
|---|---|---|---|---|---|---|---|---|
| インチ | ミリ | A | B | C | L1 | L2 | H2 | |
| 634-BL 1BR | 1" | 25 | 139 | 76 | 47 | 53 | 41 | 46 |
| 634-BL1-1/4BR | 1-1/4" | 32 | 176 | 85 | 58 | 58 | 47 | 58 |
| 634-BL1-1/2BR | 1-1/2" | 40 | 184 | 93 | 65 | 58 | 46 | 66 |
| 634-BL 2BR | 2" | 50 | 193 | 103 | 75 | 64 | 52 | 75 |
| 634-BL2-1/2BR | 2-1/2" | 65 | 205 | 125 | 90 | 70 | 56 | 93 |
| 634-BL 3BR | 3" | 80 | 248 | 141 | 108 | 74 | 59 | 112 |
| 634-BL 4BR | 4" | 100 | 277 | 169 | 140 | 71 | 59 | 140 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,248円 ( 6,873円 ) | 3日目 |
5,044円 ( 5,548円 ) | 3日目 |
14,340円 ( 15,774円 ) | 3日目 |
5,775円 ( 6,353円 ) | 3日目 |
12,617円 ( 13,879円 ) | 3日目 |
4,816円 ( 5,298円 ) | 3日目 |
4,828円 ( 5,311円 ) | 3日目 |
4,530円 ( 4,983円 ) | 3日目 |
11,158円 ( 12,274円 ) | 3日目 |
6,930円 ( 7,623円 ) | 3日目 |
20,992円 ( 23,091円 ) | 3日目 |
6,006円 ( 6,607円 ) | 3日目 |
6,429円 ( 7,072円 ) | 3日目 |
17,522円 ( 19,274円 ) | 3日目 |
10,015円 ( 11,017円 ) | 3日目 |
24,806円 ( 27,287円 ) | 3日目 |
31,731円 ( 34,904円 ) | 3日目 |
詳細情報
基本情報
異物混入を防ぎ、残留物の液漏れを防止する着脱式継手です。◆◇用途◇◆
工場設備配管・各種機械組込用継手
◆◇特長◇◆
【簡単接続】アダプターをカプラーに挿入し、カプラーのカムアームを引きつけるだけで接続可能
【作業標準化】一人で着脱作業を行うことができ、特別な技術もいらず、誤操作の心配なし
【作業時間短縮】外れ防止のため、アームを針金やヒモで縛る面倒がなく作業時間を削減
【作業性アップ】アームを開いた状態で仮止めできるためカムロック同士の接続作業がスムーズ
【安全性アップ】アームを簡単にロックでき、不意なアームのゆるみ、外れを防止し安全・安心
