トヨックス

カムロックカプラー(安全ロック付き) ホースシャンク[633-CL]

カタログ |

通常単価(税別): 4,059円～42,359円

税込単価: 4,465円～46,595円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

トヨックス

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

トヨックス

通常出荷日：在庫品1日目

ホース+バンド締めで取り付けて使用する着脱式継手です。◆◇用途◇◆工場設備配管...

種類
標準
アダプター/カプラー
カプラー
接続部の種類
ホースシャンク
バルブ構造
両路開放型
ガスケット材質
ブナ-N

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が23型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

633-CL AL

633-CL SST

633-CL PP

633-CL BR

製品仕様

外観図

633-CL AL

633-CL SST

633-CL PP

633-CL BR

工場設備配管・各種機械組込用継手

仕様

型番	流体	主材質	素材詳細	機能
633-CL AL	空気水（工業用水）油	アルミ合金	継手本体：アルミ合金（ADC12）カムアーム：SCS14（SUS316相当）アーム固定部品、ピン・リング：SUS304 ガスケット：ブナN（NBR）	アームの安全ロック
633-CL SST	空気水（工業用水）薬品溶剤・塗料油飲料・飲用水食品	SUS	継手本体、カムアーム：SCS14（SUS316相当）アーム固定部品、ピン・リング：SUS304 ガスケット：ブナN（NBR）
633-CL PP	空気水（工業用水）薬品溶剤・塗料油飲料・飲用水食品	PP	継手本体：PP カムアーム：SCS14（SUS316相当）アーム固定部品、ピン・リング：SUS304 ガスケット：ブナN（NBR）
633-CL BR	空気水（工業用水）油	ブロンズ（青銅）	継手本体：ブロンズ CAC406（BC6）青銅カムアーム：SCS14（SUS316相当）アーム固定部品、ピン・リング：SUS304 ガスケット：ブナN（NBR）

※ガスケットは流体により選定できます。

633-CL AL規格表

品番	呼び径		寸法（mm）
品番	インチ	ミリ	A	B	C	E	G	K	L	H1	H2
633-CL 3/4AL	3/4"	20	112	66	41	15	21	51	94	53	41
633-CL 1AL	1"	25	139	76	47	20	27	58	110	55	46
633-CL1-1/4AL	1-1/4"	32	176	85	58	26	34	59	121	69	58
633-CL1-1/2AL	1-1/2"	40	184	93	65	33	40	74	136	85	66
633-CL 2AL	2"	50	193	103	75	44	53	87	157	103	75
633-CL2-1/2AL	2-1/2"	65	205	125	90	56	67	93	160	103	93
633-CL 3AL	3"	80	248	141	108	69	79	113	185	123	112
633-CL 4AL	4"	100	277	169	140	91	105	127	200	138	140

633-CL SST規格表

品番	呼び径		寸法（mm）
品番	インチ	ミリ	A	B	C	E	G	K	L	H1	H2
633-CL 3/4SST	3/4"	20	112	66	41	14	21	51	94	53	41
633-CL 1SST	1"	25	139	76	47	20	27	58	110	55	46
633-CL1-1/4SST	1-1/4"	32	176	85	58	25	34	59	121	69	58
633-CL1-1/2SST	1-1/2"	40	184	93	65	32	40	74	136	85	66
633-CL 2SST	2"	50	193	103	75	43	52	87	157	103	75
633-CL2-1/2SST	2-1/2"	65	205	125	90	55	67	93	160	103	93
633-CL 3SST	3"	80	248	141	108	68	79	113	185	123	112
633-CL 4SST	4"	100	277	169	140	89	105	127	200	138	140

633-CL PP規格表

品番	呼び径		寸法（mm）
品番	インチ	ミリ	A	B	C	E	G	K	L	H1	H2
633-CL 1PP	1"	25	139	76	64	20	27	58	115	58	46
633-CL1-1/2PP	1-1/2"	40	181	93	82	29	40	74	141	73	66
633-CL 2PP	2"	50	190	103	94	40	52	87	162	91	75

633-CL BR規格表

品番	呼び径		寸法（mm）
品番	インチ	ミリ	A	B	C	E	G	K	L	H1	H2
633-CL 1BR	1"	25	139	76	47	20	27	57	98	43	46
633-CL1-1/4BR	1-1/4"	32	176	85	58	25	34	59	105	54	58
633-CL1-1/2BR	1-1/2"	40	184	93	65	32	41	74	120	70	66
633-CL 2BR	2"	50	193	103	75	44	53	87	139	86	75
633-CL2-1/2BR	2-1/2"	65	205	125	90	57	67	80	135	79	93
633-CL 3BR	3"	80	248	141	108	68	79	102	161	99	112
633-CL 4BR	4"	100	277	169	140	89	105	108	167	105	140

型番リスト

表示件数

型番

使用流体	本体材質	呼径インチ	本体材質詳細	最小発注数量

水 / 空気 / 油	[アルミニウム] アルミ合金	1 1/2	ADC12	1個
水 / 空気 / 油 / 薬品	[樹脂] 樹脂	1 1/2	PP	1個
水 / 空気 / 油 / 薬品	[ステンレス] SUS316	1 1/2	SCS14（SUS316相当）	1個
水 / 空気 / 油	[アルミニウム] アルミ合金	1 1/4	ADC12	1個
水 / 空気 / 油	銅合金	1 1/4	CAC406（BC6）青銅	1個
水 / 空気 / 油 / 薬品	[ステンレス] SUS316	1 1/4	SCS14（SUS316相当）	1個
水 / 空気 / 油	[アルミニウム] アルミ合金	1	ADC12	1個
水 / 空気 / 油 / 薬品	[樹脂] 樹脂	1	PP	1個
水 / 空気 / 油 / 薬品	[ステンレス] SUS316	1	SCS14（SUS316相当）	1個
水 / 空気 / 油	[アルミニウム] アルミ合金	2 1/2	ADC12	1個
水 / 空気 / 油	銅合金	2 1/2	CAC406（BC6）青銅	1個
水 / 空気 / 油 / 薬品	[ステンレス] SUS316	2 1/2	SCS14（SUS316相当）	1個
水 / 空気 / 油	[アルミニウム] アルミ合金	2	ADC12	1個
水 / 空気 / 油 / 薬品	[樹脂] 樹脂	2	PP	1個
水 / 空気 / 油 / 薬品	[ステンレス] SUS316	2	SCS14（SUS316相当）	1個
水 / 空気 / 油	[アルミニウム] アルミ合金	3/4	ADC12	1個
水 / 空気 / 油 / 薬品	[ステンレス] SUS316	3/4	SCS14（SUS316相当）	1個
水 / 空気 / 油	[アルミニウム] アルミ合金	3	ADC12	1個
水 / 空気 / 油	銅合金	3	CAC406（BC6）青銅	1個
水 / 空気 / 油 / 薬品	[ステンレス] SUS316	3	SCS14（SUS316相当）	1個
水 / 空気 / 油	[アルミニウム] アルミ合金	4	ADC12	1個
水 / 空気 / 油	銅合金	4	CAC406（BC6）青銅	1個
水 / 空気 / 油 / 薬品	[ステンレス] SUS316	4	SCS14（SUS316相当）	1個

通常単価(税別) (税込単価)	通常出荷日

5,587円 ( 6,146円 )	3日目
5,319円 ( 5,851円 )	3日目
17,712円 ( 19,483円 )	3日目
5,472円 ( 6,019円 )	3日目
8,144円 ( 8,958円 )	3日目
17,737円 ( 19,511円 )	4日目
4,544円 ( 4,998円 )	3日目
4,487円 ( 4,936円 )	3日目
14,180円 ( 15,598円 )	3日目
8,286円 ( 9,115円 )	3日目
14,644円 ( 16,108円 )	3日目
24,755円 ( 27,231円 )	3日目
6,458円 ( 7,104円 )	3日目
6,059円 ( 6,665円 )	3日目
23,506円 ( 25,857円 )	3日目
4,059円 ( 4,465円 )	3日目
11,158円 ( 12,274円 )	3日目
10,144円 ( 11,158円 )	3日目
20,987円 ( 23,086円 )	3日目
33,887円 ( 37,276円 )	3日目
14,359円 ( 15,795円 )	3日目
30,395円 ( 33,435円 )	3日目
42,359円 ( 46,595円 )	3日目

詳細情報

基本情報

基本情報

ホース+バンド締めで取り付けて使用する着脱式継手です。◆◇用途◇◆
工場設備配管・各種機械組込用継手
◆◇特長◇◆
【簡単接続】アダプターをカプラーに挿入し、カプラーのカムアームを引きつけるだけで接続可能
【作業標準化】一人で着脱作業を行うことができ、特別な技術もいらず、誤操作の心配なし
【作業時間短縮】外れ防止のため、アームを針金やヒモで縛る面倒がなく作業時間を削減
【作業性アップ】アームを開いた状態で仮止めできるためカムロック同士の接続作業がスムーズ
【安全性アップ】アームを簡単にロックでき、不意なアームのゆるみ、外れを防止し安全・安心

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

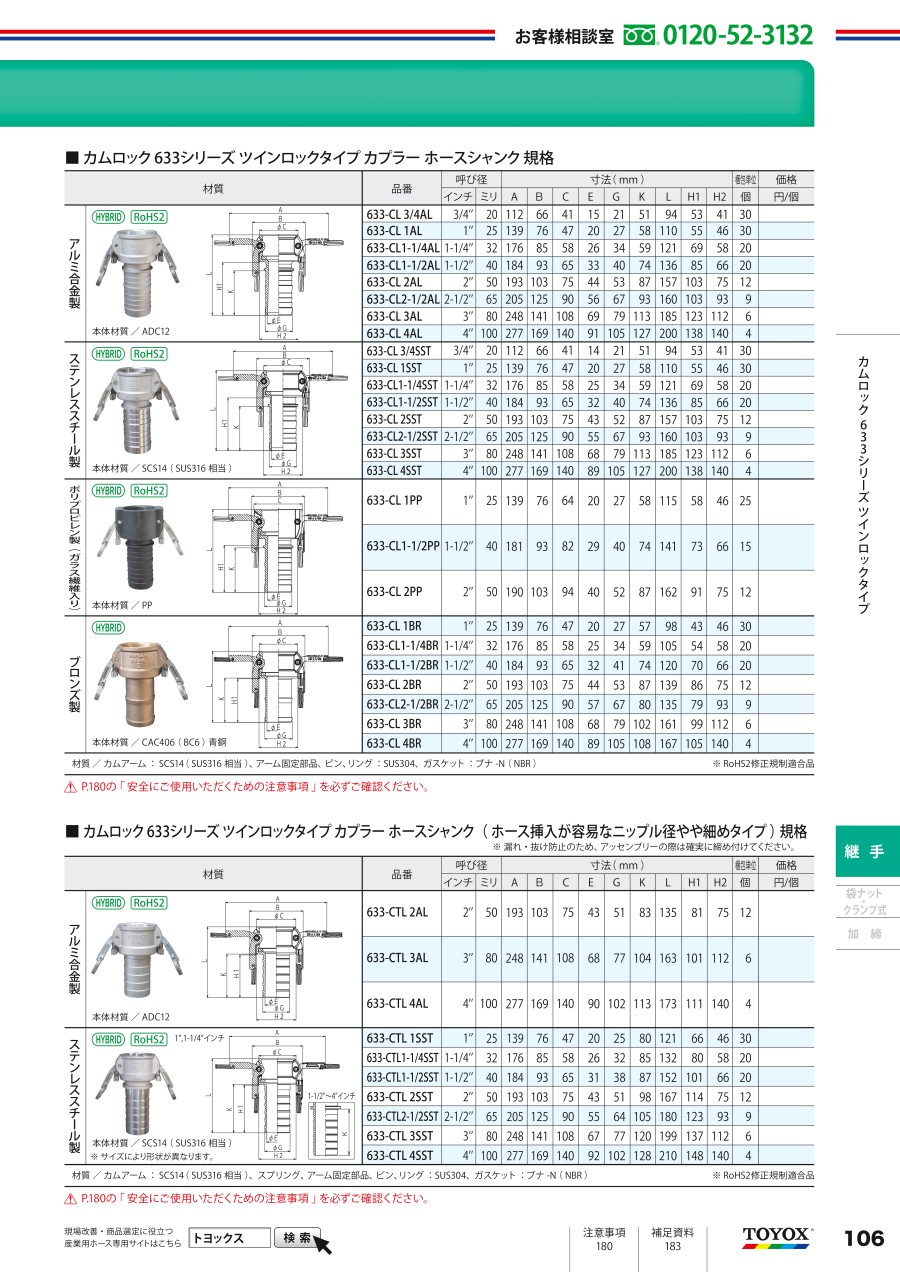

カタログ
