ホース継手 フェルール ステンレス製[トヨコネクタ TC6-FS型]

外形図

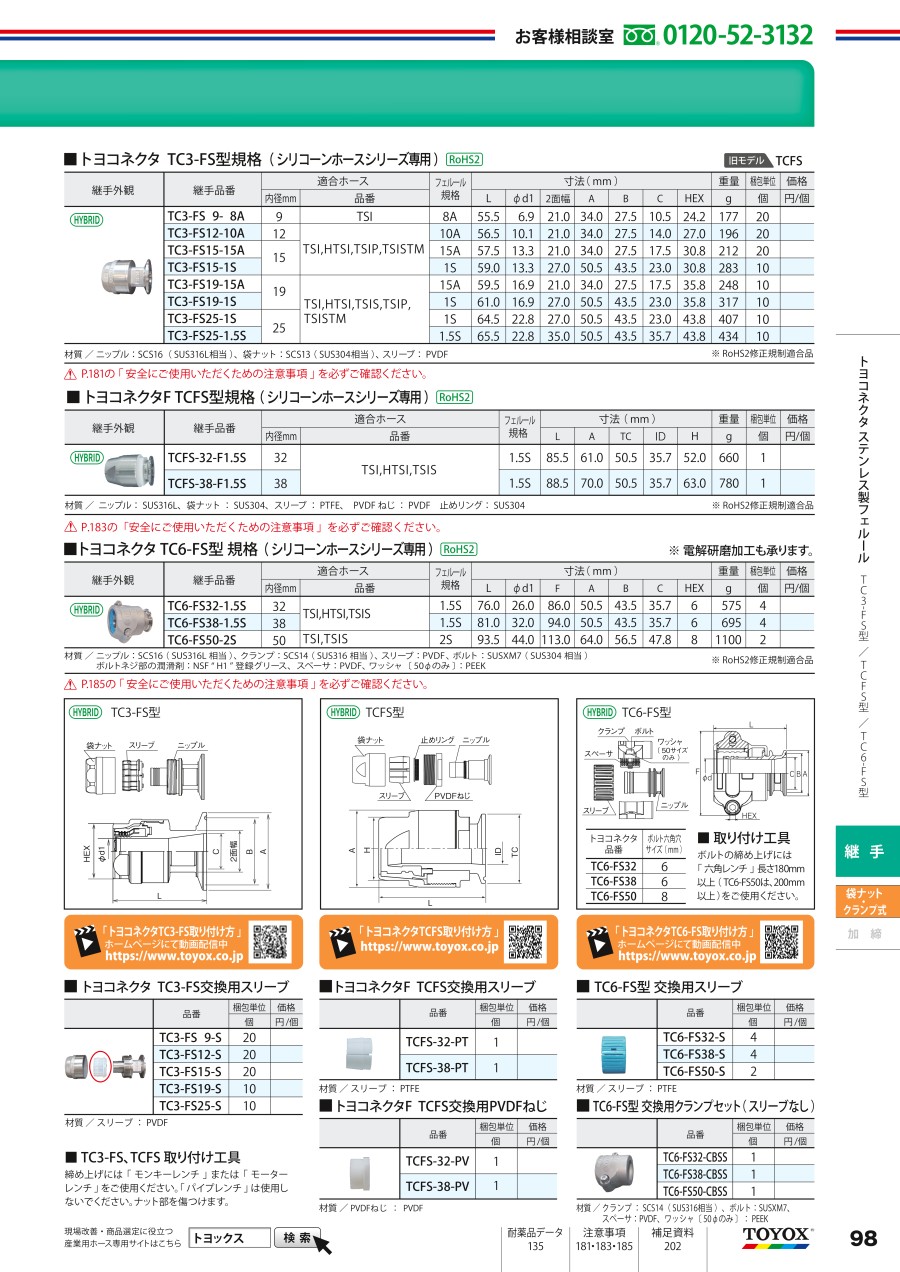

規格表

※ 電解研磨加工も承ります。

取り付け方

1	ボルトを緩めニップルからクランプを外します。
2	ホースにスリーブを通します。 ※あらかじめ、右表の「適正なスリーブ差し込み量」に従ってホースに線をつけ ておけば、適切なスリーブの位置合わせが行えます。 ※スリーブの組み合わせ部がズレている場合、ズレを直して段差ができないよう に調整してください。
3	スリーブを通したホースをニップルのホース挿入位置まで差し込みます。
4	クランプをニップルの溝部に合わせて仮組みします。 ※ボルトからスペーサが脱落した場合は、スペーサをボルトに取り付けてからク ランプを仮組みしてください。
5	ボルト2本を交互に均等に締め込み、 すき間がなくなるまで締め上げてください。

製品仕様

商品特長詳細

漏れ、抜けにくい

• ホースの挿入が簡単にでき、クランプを隙間なく締めつけるだけでホース抜け、流体漏れを防止。

省力化

• 増し締め不要でメンテナンス減。

作業標準化

• クランプを最後まで締めつけることで完了。
• ホースの挿入も簡単で、人による取付作業のバラツキがなく確実に作業ができる。

衛生的

• 液だまりしにくいニップル形状で衛生的で食品・飲料輸送に最適。

現場施工可能

• 加締品と違いホースの長さを現場で調整しながらの施工が可能。

廃棄物の低減

• 継手本体が再使用可能なので、廃棄物と経費を低減。

リスク対策

• 振動による漏れや抜けなどの配管トラブルを防止。地震など災害後の復旧作業も容易。

電解研磨対応

• 接液面を均一化し洗浄性向上、サビや異物付着を防止。
• ※対象サイズ・加工方法など詳細はこちら

注意・禁止事項

施工上の注意

　日々の分解洗浄用継手ではありません。
　ホース交換・継手の分解作業は、継手が常温まで冷えた状態で作業してください。
　火傷や継手を傷める恐れがあります。
1.ホースカットの際は、ホース端面が垂直になるようにカットしてください。
2.ホース端面に糸屑や硬線が出ている場合は、ニッパー等で除去してください。
　ホース屑、糸屑、硬線がホース内に入らないように注意してください。
3.継手付近にホースの曲げ応力がかからない様に、ホース長さを十分確保してください。
4.ホース挿入部の根元までホースが挿入されている事をご確認ください。
5.ホースを挿入する際に、ホース挿入部表面に油等を塗らないでください。ホース抜け発生の原因になります。
6.各部品の向きを確認後、クランプを締め上げてください。
7.締め付け時に工具の滑りによるケガをしないようにご注意ください。
8.ボルトの締め上げには “ 六角レンチ ” 長さ180mm以上（ TC6-FS50は、200mm以上 ）をご使用ください。
　ボルト2本を交互に均等に締め込み、すき間がなくなるまで締め上げてください。すき間があり締め切りできない場合は、時間を置いてから
　クランプのすき間がなくなるまで必ず増し締めしてください。すき間がある状態でご使用されますと流体漏れやホース抜けによるトラブルが発生します。
　ボルトを締め込む際には、インパクトドライバーを使用しないでください。クランプのネジが破損する場合があります。
　片よりの締め付けでは、締め切りできません。
9.クランプのネジ部には「 偶発的に食品と接触する可能性のある箇所で許諾される 」
　NSF “ H1 ” に登録された潤滑剤（ 極圧グリース ）を塗布しています。
10.締め上げの際に、まれに樹脂や金属の削り粉（ 又は糸状の物 ）が発生する場合があります。十分に取り除いてからご使用ください。

使用時の注意

1.本製品は、トヨックスホース専用のホース継手です。他社ホース及び適合ホース以外に接続された場合は、
　性能を十分に発揮、維持できない場合がありますので何ら保証はいたしません。（ 適合ホース品番：TSI、TSIS、HTSI ）
2.適合ホースの使用温度範囲内及び使用圧力範囲内でご使用ください。
3.負圧使用可能ホースを負圧でご使用の場合、用途・条件（ 温度・動き等 ）によってはご使用になれない場合があります。
4.継手付近で、ホースを極端に曲げた状態で使用しないでください。 ホースの※3最小曲げ半径より大きい曲げ半径でご使用ください。
5.ホース内に流体を通している時は、継手の組立・分解作業はしないでください。流体漏れやホース抜け発生の恐れがあります。
　振動や衝撃の起こる場所では使用しないでください。継手の破損やホース抜け発生の恐れがあります。
6.ご使用中は、継手部からのホース抜けや流体漏れ、ボルトのゆるみが発生していないか始業点検・定期点検を実施してください。
7.ホースや継手の内面以外を流体に接触させないようにしてください。ホース補強層に流体が浸透したり、継手部に流体が残り、雑菌の繁殖（付着）、
ホースの劣化が発生する恐れがあります。また、外面に付着したほこりやホースの断片（補強材）、印字インクが混入する恐れがあります。
8.下記の用途での配管には使用しないでください。継手破損、ホース破裂、ホース抜けが発生する恐れがあります。
　・ 電磁弁配管等での配管内に衝撃がかかる配管
　・ 継手部に振動及び衝撃が加わる箇所
　・ 使用最高温度を超える用途
　・ 常にホースに引っ張りの応力がかかる用途
　・ ホースに帯電するような用途（ 感電する危険があります ）
9.使用前には、必ずホース内の滅菌・殺菌作業をしてください。（ 商品出荷時は殺菌処理はしていません。 ）
10.洗浄時には、硬いブラシ等で表面をこすらないでください。部品表面に傷が付き雑菌が溜まる恐れがあります。
11.直射日光の当たらない、温度及び湿度の低いところで保管してください。また、継手内に異物、ホコリが入らないよう保管してください。
12.廃棄の場合は、それぞれの地域の分別処理に従ってください。

継手の再使用とホース交換に関する注意

1.本製品の再使用時には、各部品の損傷がないことを確認後、使用してください。 必ずスリーブを交換してください。
　必ずクランプとボルトのネジ部に市販の潤滑剤（ 極圧グリース ）を塗布してからボルトを締め上げてください。
　「 偶発的に食品と接触する可能性のある箇所で許諾される 」NSF " H1 " に登録された潤滑剤（ 極圧グリース ）の使用を推奨します。
2. ホース交換時には、必ず継手表面に付着した流体や汚れを取り除いてください。流体漏れやホース抜け発生の恐れがあります。
3. 本製品の再使用時には、必ず新しいホースを使用してください。
4. 使用条件等により異なりますが５回程度の取り外しを目安に部品または新品のクランプセットに交換してください。
5. 継手をハンマー等でたたかないでください。

警告

1.本製品の流路（ 内面 ）の材質はSCS16（ SUS316L 相当 ）を使用しています。
　流体の種類によっては腐食や流体漏れが生じる場合があります。ご使用前にご確認（ カタログ、ホームページ記載の耐薬品データ参照 ）または
　フリーダイヤルにてお問い合わせください。継手外面への流体物の接触に関しても同様にご確認ください。
2.ホースをねじった状態で配管・使用しないでください。ねじれがかかった場合、ホースの内部構造が変形し、
　「 破裂 」に至り、危険です。次の例を参考にして、適切な処置を講じてください。

例1） 配管時のホースのねじれ

例2） 曲げたときのねじれ
