耐熱・耐摩耗・帯電防止用耐圧ホース 吸引・圧送［トヨトップ-E100℃ホース TPE100C］

外形図

製品仕様

規格表（使用温度範囲/-5～100℃）

※1 -0.1MPaは近似値。用途・条件によっては使用になれない場合がある。

選定サポート情報

■1m単位カット型番の見方

（1） 型

（2） 呼び内径d

（3） カット長さの前に「-L」のご指定が必要です。但し一部「-L」が入っていない型番もございますので、ご確認ください。

商品特長詳細

高温によるホースの折れやつぶれを防止

• 100℃までの耐熱性能を有し、高温樹脂ペレット搬送や予備乾燥後のエンプラ系プラスチック粉粒体の吸引・圧送に使用できる
• 保形性に優れる金属ワイヤー補強により、高温でもホースの折れやつぶれを防止し、安定して搬送できる
  （比較試験結果はこちら）
• 柔軟性にも優れ配管しやすい

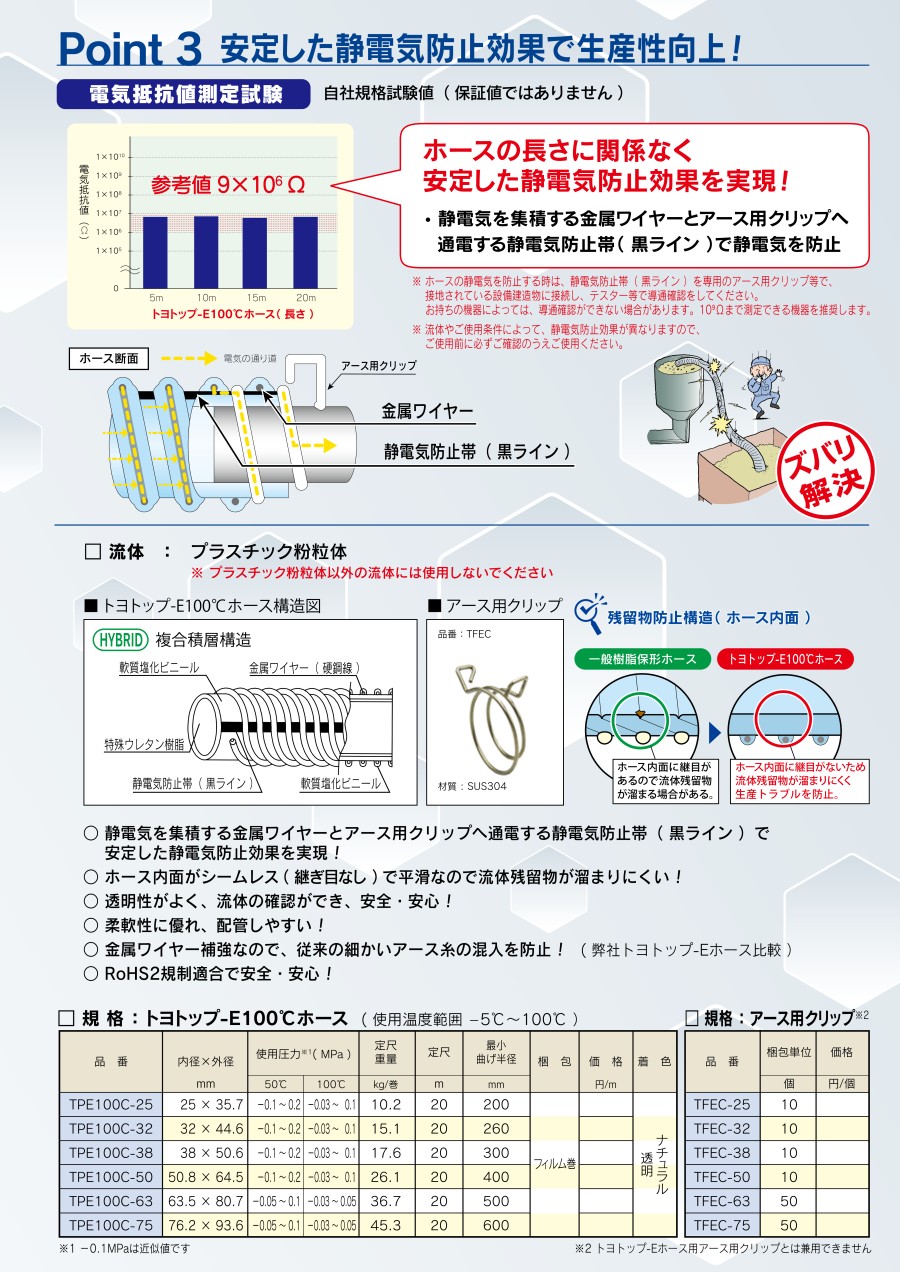

静電気による搬送トラブルを防止

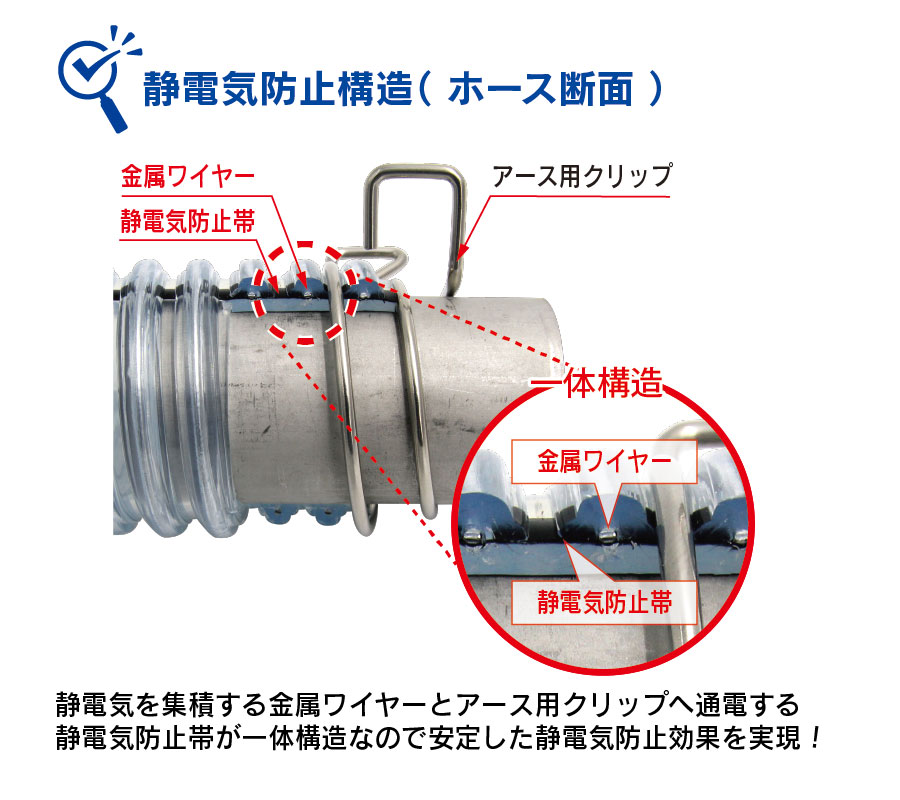

• 静電気を集積する金属ワイヤーとアース機能を持つ静電気防止帯が一体構造で静電気防止効果が高い。

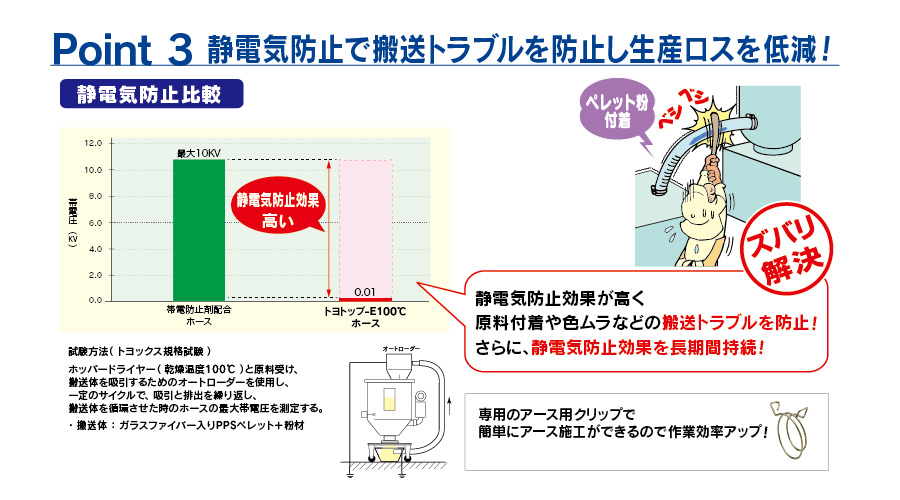

  （規格試験結果はこちら）
  （静電気防止構造の詳細はこちら）
• 原料付着による色ムラなど搬送トラブルを防止

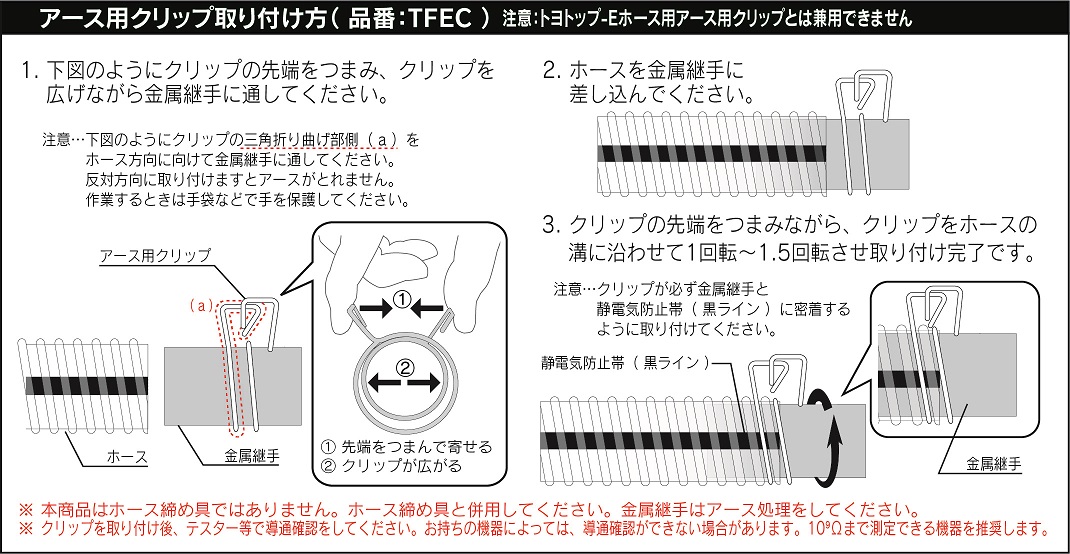

• アース接続が簡単。ホース外面を通る静電気防止帯に専用のアース用クリップを取付けるだけ。
  （取付け方法はこちら）

摩耗による穴あきや異物混入を防止

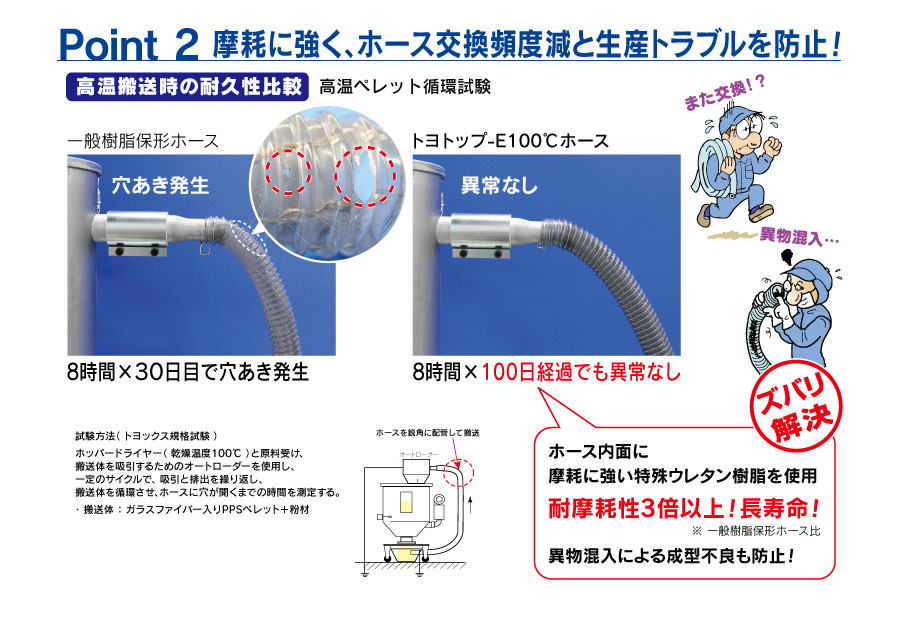

• ホース内面に摩耗に強い特殊ウレタン樹脂を使用。従来品の3倍以上の耐久性を実現※トヨックス社製品比
  （比較試験結果はこちら）
• ホース片やアース線（銅線）の混入による成形不良を防止
• 長寿命なのでホース交換頻度減にもつながる

異物混入による生産トラブルを防止

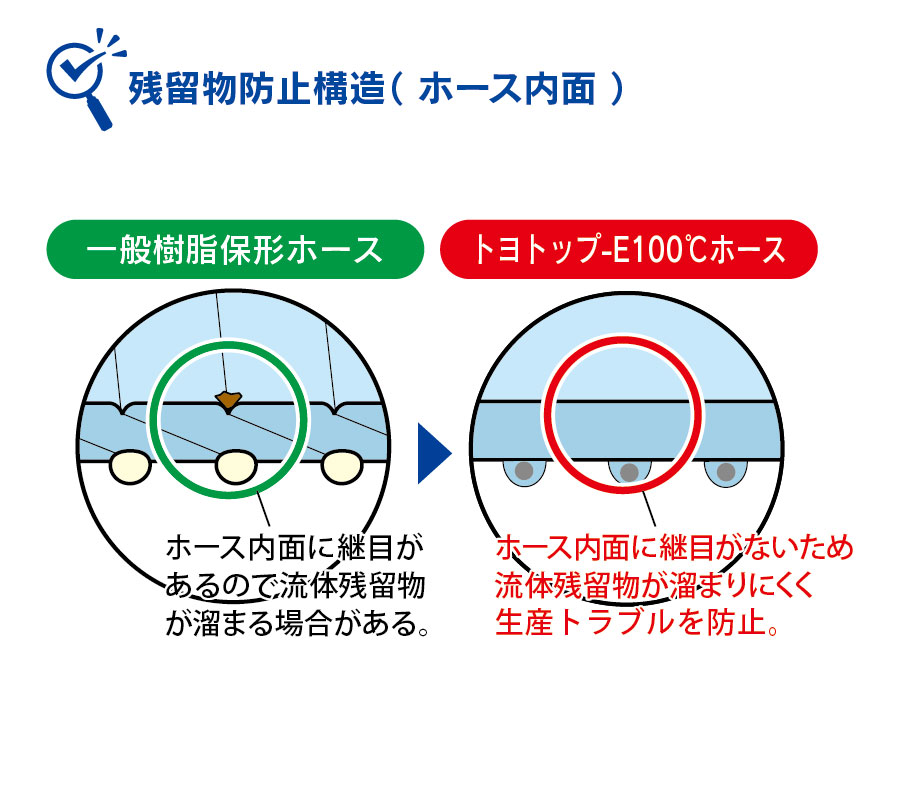

• ホース内面に継ぎ目がなく平滑なので、プラスチック粉が溜まりにくい。
  （シームレス構造の詳細はこちら）
• ホース外面にアース糸（導電線）を使用していないので、アース糸（導電線）の混入を防止※トヨックス社製品比
• 透明性がよく、流体の確認ができ安全・安心。ホースの透明性を動画で確認する

注意・禁止事項

1.使用流体は、樹脂ペレット等のプラスチック粒粉体です。その他の流体には使用しないでください。
2.飲用、食品用、メディカル用途（医薬）には使用しないでください。
3.使用温度は-5℃～100℃の範囲内でご使用ください。
4.使用圧力範囲内でご使用ください。使用圧力は-0.1～0.2MPa/-0.05～0.1MPa（50℃）、-0.03～0.1MPa/-0.03～0.05MPa（100℃）です。
※-0.1MPaは近似値です。
5.ホース最小曲げ半径以上でご使用ください。
最小曲げ半径以下でご使用になるとホースが折れ曲がったり、耐圧力の低下につながります。
6.粉・粒体を流される場合は、条件によって摩耗しやすい場合がありますのでホースの曲げ半径をできるだけ大きくとってください。
7.屋外もしくは直射日光が当たるところ、高温多湿な場所でのご使用、保管はしないでください。
ホース表面のベタツキやひび割れ等、品質劣化の原因になります。
8.裸火に直接触れたり、近づけたりしないでください。引火物（ガソリン・溶剤等）の周辺では、使用しないでください。
9.ホースの静電気を防止する時は、静電気防止帯を専用のアース用クリップあるいは、
アース線等で接地（アース）されている設備・建造物に接続し、テスター等で導通確認してください。
10.ご使用条件によって、静電気防止効果が異なりますので、ご使用前に必ずご確認ください。
11.静電気防止帯は、ホースの静電気防止用ですので、他の目的で電流を流すことは絶対にしないでください
12.ホースの寿命は流体の物性、温度、流速、加圧、減圧の頻度に大きく影響をうけます。
始業前点検、定期点検で次のような異常や、その兆候が認められた場合、直ちに使用を中止し、修理または新しいホースと交換してください。
○金具付近の異常...局部的な伸び、湾曲、漏れ、ふくれ、ニップルへの差し込みが浅くなった
○外傷の有無...外面の大きな傷、ヒビ割れ、補強層への浸水
○内面の異常...内面のふくれ及び剥離・摩耗
（注）内面の異常の場合、流体物中にホースの剥離物や補強材の断片が混入する恐れがあります。
○その他変化が著しい場合（硬化、膨潤、ヒビ割れ、ふくれ等）
13.ホースニップルは、ホースサイズに適したものをご使用ください。
ニップルの表面に傷、錆等のある物には使用しないでください。
14.ホースバンドは、スパイラルワイヤーバンドをご使用ください。
ホースバンドをご使用の際、過剰に締付けますとホース内外面を切り、ホース破裂が発生する場合がありますので、おやめください。
15.ホースをカットする場合は、補強材の端末でケガをする危険がありますので、十分ご注意ください。
16.焼却しないでください。燃焼時に焼却炉を傷めたり、人体に有害なガスが発生する場合があるため、産業廃棄物としてお取り扱いください。
17.廃棄の場合は、それぞれの地域の分別処理に従ってください。
