スガツネ工業

REELL トルクボールジョイント SJ型

カタログ |

通常単価(税別): 3,848円～10,158円

税込単価: 4,233円～11,174円

通常出荷日：4日目

【特長】・広い可動域をもつボールジョイント型のトルクユニットです・可動域が広く、細やかな角度調整が可能...

SJ300型：M6・UNC1/4のロッド部、SJ200型：M4には、緩み防止のためねじ用接着剤を使用してください。
屋外や粉塵の発生する場所でのご使用は、性能を著しく損なうおそれがありますのでおやめください。水・油・潤滑剤などがかからないようにしてください。
連続動作（短時間での繰り返し動作）はしないでください。30°傾いた状態で強い力を加えないでください（SJ300型：5N・m以下、SJ200型：3.4N・m以下）。軸を押込・引張方向に強い力を加えないでください（SJ300型：89N以下、SJ200型：62N以下）。
SJ300-10-A0101、SJ300-20-A0101は、メーカー在庫なくなり次第、ロッド部二面幅A寸法が7mm、ねじ部長さが9mmに切り替わります。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

スガツネ工業

通常出荷日：4 日目

よく一緒に見られています

スガツネ工業

通常出荷日：4 日目

未確定：候補が7型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

材質

表面処理

仕様

ねじ種別

トルク

(N・m)

最小発注数量

本体：ガラス繊維強化ポリアミド、ロッド：鋼	ロッド：窒化処理	SJ200型	M4	0.2±30％（X軸方向）/0.2±30％（Y軸方向）/0.3±30％（回転方向）	1個
本体：ガラス繊維強化ポリアミド、ロッド：鋼	ロッド：窒化処理	SJ200型	M4	0.4±30％（X軸方向）/0.4±30％（Y軸方向）/0.6±30％（回転方向）	1個
本体：ガラス繊維強化ポリアミド、ロッド：鋼	ロッド：窒化処理	SJ300型	M6	1.0±30％（X軸方向）/0.6±30％（Y軸方向）/1.3±30％（回転方向）	1個
本体：ガラス繊維強化ポリアミド、ロッド：鋼	ロッド：窒化処理	SJ300型	UNC1/4	1.0±30％（X軸方向）/0.6±30％（Y軸方向）/1.3±30％（回転方向）	1個
本体：ガラス繊維強化ポリアミド、ロッド：鋼	ロッド：窒化処理	SJ300型	M6	2.0±30％（X軸方向）/1.4±30％（Y軸方向）/2.6±30％（回転方向）	1個
本体：ガラス繊維強化ポリアミド、ロッド：鋼	ロッド：窒化処理	SJ300型	UNC1/4	2.0±30％（X軸方向）/1.4±30％（Y軸方向）/2.6±30％（回転方向）	1個
ガラス繊維強化ポリアミド	なし	SJ300型用AMPSホールパターンブラケット	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

6,198円 ( 6,818円 )	4日目
6,198円 ( 6,818円 )	4日目
10,158円 ( 11,174円 )	4日目
8,276円 ( 9,104円 )	4日目
8,185円 ( 9,004円 )	4日目
8,276円 ( 9,104円 )	4日目
3,848円 ( 4,233円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・広い可動域をもつボールジョイント型のトルクユニットです
・可動域が広く、細やかな角度調整が可能です
・繰り返し使用しても垂れ下がりにくい構造です
【用途】
・SJ300型：タブレット、照明、ミラーなど
・SJ200型：スマートフォン（スマホ）、小型カメラ・モニター、バーコードリーダーなど

ご注意

SJ300型：M6・UNC1/4のロッド部、SJ200型：M4には、緩み防止のためねじ用接着剤を使用してください。
屋外や粉塵の発生する場所でのご使用は、性能を著しく損なうおそれがありますのでおやめください。水・油・潤滑剤などがかからないようにしてください。
連続動作（短時間での繰り返し動作）はしないでください。30°傾いた状態で強い力を加えないでください（SJ300型：5N・m以下、SJ200型：3.4N・m以下）。軸を押込・引張方向に強い力を加えないでください（SJ300型：89N以下、SJ200型：62N以下）。
SJ300-10-A0101、SJ300-20-A0101は、メーカー在庫なくなり次第、ロッド部二面幅A寸法が7mm、ねじ部長さが9mmに切り替わります。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

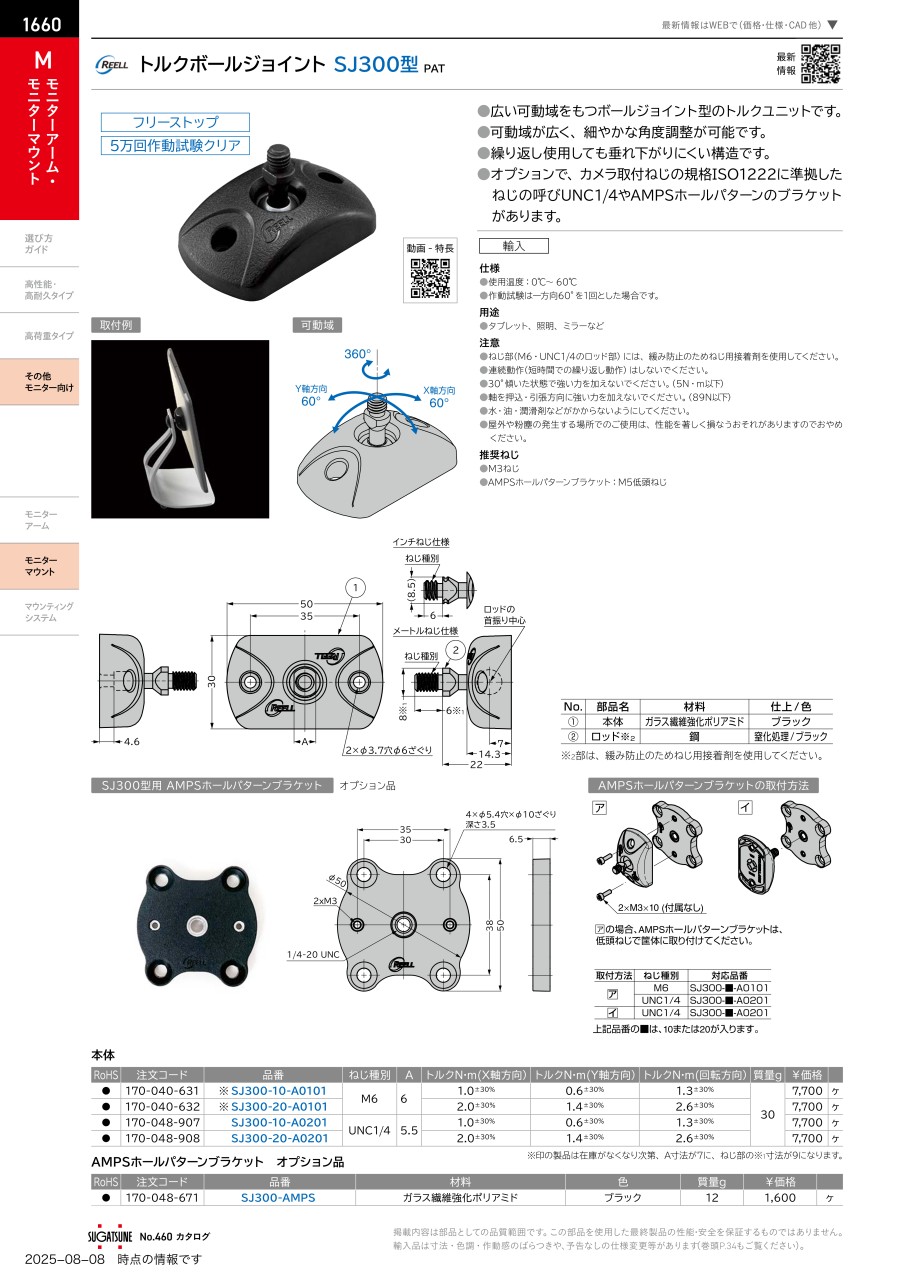

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
