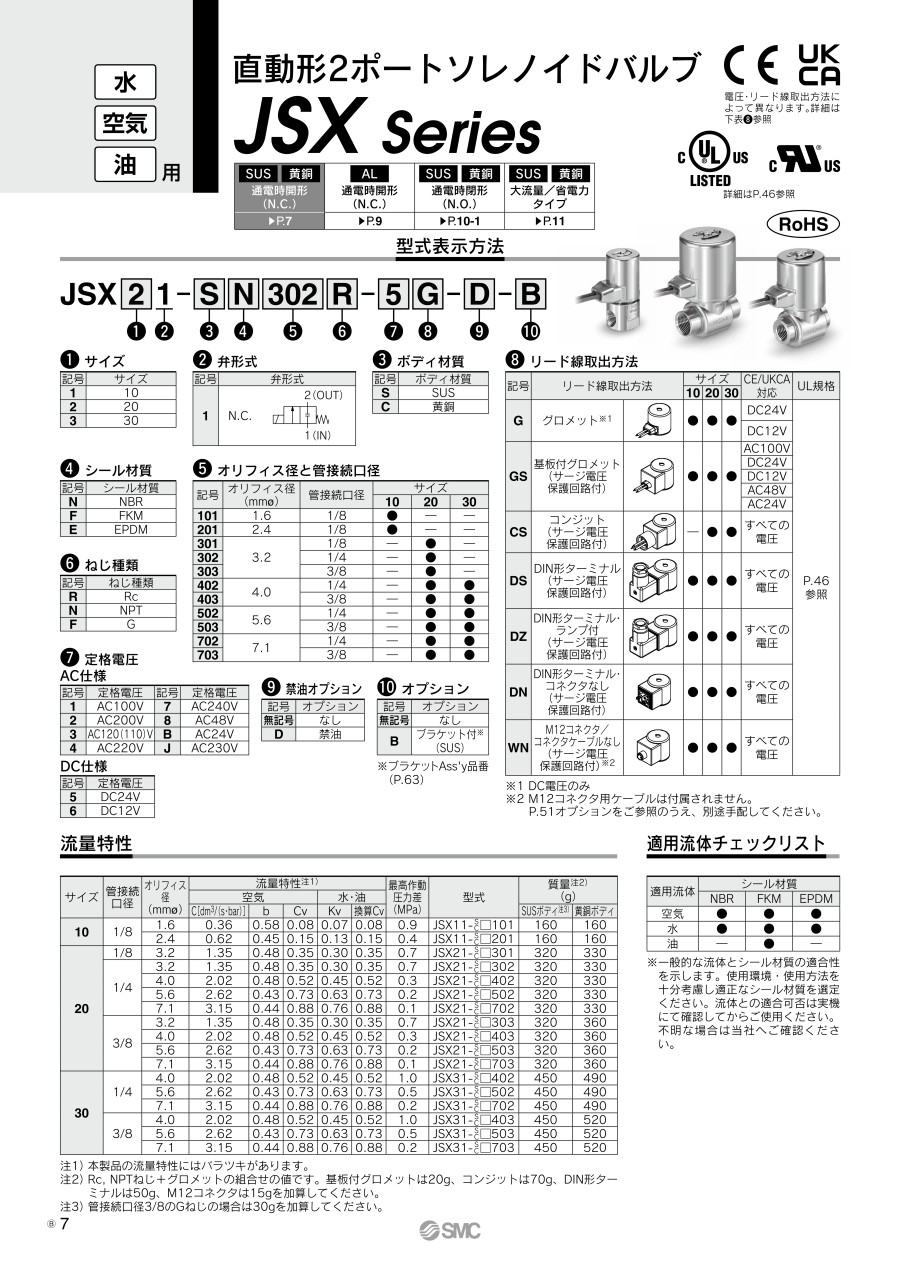

直動形2ポートソレノイドバルブ JSXシリーズ

構成部品材質

商品仕様（直動形2ポートソレノイドバルブ JSXシリーズ ボディ材質 SUS）

注1）漏れ量は差圧0.01MPa以上、周囲温度20℃での値です。
注2）保護等級IP67ですがコイル部に水が浸入しますと作動不良・故障の原因となります。屋外、常時水分が付着する環境でご使用の場合は防水対策を施してください。
注4）消費電力および皮相電力は周囲温度20℃、定格電圧印加時の値です。（ばらつき幅：±10%）
注5）ACは整流回路を使用しているため、周波数および起動・励磁による皮相電力の差はありません。
注6）温度上昇値は周囲温度20℃、定格電圧印加時の値です。ただし周囲の環境により変わるため参考値となります。

直動形2ポートソレノイドバルブ JSXシリーズ ボディ材質 AL

外形寸法図 JSX20、30 口径1/8、1/4、3/8 ボディ材質AL

サイズ	管接続口径	A	B	B1	C	D	E	F	G	M	N
20	1/8、1/4	19	43	21	64.3	36	9.5	18	12.8	M4	6
30	1/4、3/8	24	45	22.5	80.7	42	12	21	19	M5	8

サイズ	管接続口径	グロメット		基板付グロメット		M12コネクタ
		J	K	J	K	J	K
20	1/8、1/4	34.6	28.5	40.3	38	42.2	41.1
30	1/4、3/8	43	31.1	48.7	41	50.6	44.1

流量特性（直動形2ポートソレノイドバルブ JSXシリーズ ボディ材質 AL）

サイズ	管接続口径	オリフィス径（mmΦ）	流動特性 注1）			最高作動圧力差 （MPa）	型式	質量 注2）（g）
			C〔dm3/（s・bar）〕	b	Cv
20	1/8、1/4	3	1.41	0.54	0.35	0.7	JSX21-A□30□	240
		5	1.66	0.54	0.52	0.2	JSX21-A□50□	240
30	1/4、3/8	4	1.57	0.59	0.52	1.0	JSX31-A□40□	400
		7	3.02	0.53	0.88	0.2	JSX31-A□70□	400

注1）本製品の流量特性にはバラツキがあります。
注2）グロメットの値です。基板付グロメットは20g、M12コネクタは15gを加算してください。

構造図（直動形2ポートソレノイドバルブ JSXシリーズ ボディ材質 AL）

構成部品材質

番号	部品名	材質
1	クリップ	SUS
2	ソレノイドコイル	SUS、Cu、樹脂
3	ストッパ	PPS
4	スプリング	SUS
5	チューブAss'y	SUS
6	可動鉄心Ass'y	SUS、PPS、NBR
7	取付ねじ	Fe
8	ボンネット	SUS
9	ガスケット	NBR
10	ボディ	AL

商品仕様（直動形2ポートソレノイドバルブ JSXシリーズ ボディ材質 AL）

サイズ			20	30
バルブ仕様	弁構造		直動形ポペット
	弁形式		通電時間形（N.C.）
	使用流体および流体温度		空気：-10～60℃（露点温度-10℃以下）
	耐圧		2.0MPa
	最高システム圧力		1.0MPa
	周囲温度		-20～60℃
	弁漏れ量 注1）/外部漏れ量 注1）	空気	1cm3/min（ANR）以下
	取付姿勢		自由
	保護構造 注2）		IP67
	規格		CE/UKCA
	使用環境		腐食性ガス、爆発性ガス、常時水分が付着しない場所
	ボディ材質		AL
	シール材質		NBR
コイル仕様	定格電圧	AC	100V
		DC	24V
	許容電圧変動		定格電圧の±10％
	許容漏洩電圧	AC	定格電圧の5%以下
		DC	定格電圧の2%以下
	皮相電力 注4、5）	AC	8VA	9.5VA
	消費電力 注4）	DC	6W	8W
	温度上昇値 注6）	AC/DC	70/65℃

注1）漏れ量は差圧0.01MPa以上、周囲温度20℃での値です。
注2）保護等級IP67ですがコイル部に水が浸入しますと作動不良・故障の原因となります。屋外、常時水分が付着する環境でご使用の場合は防水対策を施してください。
注4）消費電力および皮相電力は周囲温度20℃、定格電圧印加時の値です。（ばらつき幅：±10%）
注5）ACは整流回路を使用しているため、周波数および起動・励磁による皮相電力の差はありません。
注6）温度上昇値は周囲温度20℃、定格電圧印加時の値です。ただし周囲の環境により変わるため参考値となります。
