ニデックドライブテクノロジー

エイブル減速機同心軸タイプ CRシリーズ

カタログ |

通常単価(税別): 13,622円～28,322円

税込単価: 14,984円～31,154円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニデックドライブテクノロジー

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニデックドライブテクノロジー

通常出荷日：2 日目～

【特長】・振動、騒音低減に適したはすば歯車を採用、その強みを最大限に生かし、静...

適応モータ
その他
軸方向
ストレート(同心)
特性
ヘリカルギア
本体取付
フランジ
軸種類
中実
モータ有無
なし
出力軸配置
同芯軸
バックラッシ
30分

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

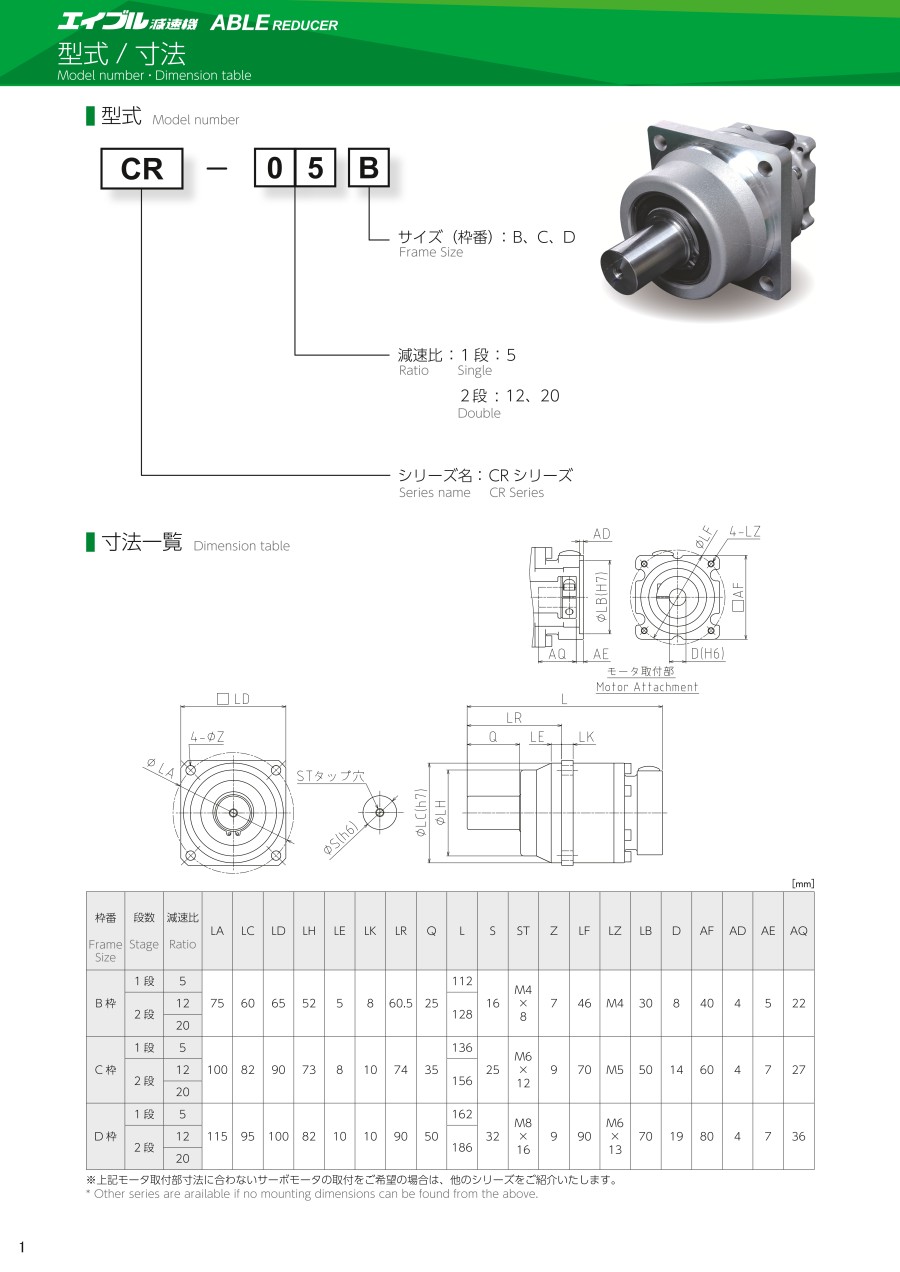

外形図

商品仕様

（mm）

型番	枠番	段数	減速比	LA	LC	LD	LH	LE	LK	LR	Q	L
CR-05B	B	1	5	75	60	65	52	5	8	60.5	25	112
CR-12B		2	12									128
CR-20B		2	20									128
CR-05C	C	1	5	100	82	90	73	8	10	74	35	136
CR-12C		2	12									156
CR-20C		2	20									156
CR-05D	D	1	5	115	95	100	82	10	10	90	50	162
CR-12D		2	12									186
CR-20D		2	20									186

型番	S	ST	Z	LF	LZ	LB	D	AF	AD	AE	AQ
CR-05B	16	M4×8	7	46	M4	30	8	40	4	5	22
CR-12B
CR-20B
CR-05C	25	M6×12	9	70	M5	50	14	60	4	7	27
CR-12C
CR-20C
CR-05D	32	M8×16	9	90	M6×13	70	19	80	4	7	36
CR-12D
CR-20D

商品性能

入力回転速度：3,000rpmのとき

減速比	枠番	モータ容量	定格出力トルク	瞬時最大出力トルク	許容出力トルク	瞬時最大許容出力トルク	許容ラジアル荷重※3	許容スラスト荷重※4	慣性モーメント※1	重量
減速比	枠番	（w）	（N・m）	（N・m）	（N・m）	（N・m）	（N）	（N）	（kg・cm2）	（kg）
1/5	B	50	0.63	2.21	1.44	4.95	180	240	0.056	0.9
	B	100	1.39	4.79	1.44	4.95	180	240	0.056	0.9
	C	200	2.75	9.46	5.85	20.3	390	420	0.300	2.0
	C	400	5.85	20.3	5.85	20.3	390	420	0.300	2.0
	D	750	10.8	37.8	10.8	37.8	510	510	0.703	3.1
1/12	B	50	1.44	5.0	3.26	11.2	280	380	0.063	1.3
	B	100	3.23	11.1	3.26	11.2	280	380	0.063	1.3
	C	200	6.53	22.4	13.3	45.9	850	860	0.317	2.7
	C	400	13.3	45.9	13.3	45.9	850	860	0.317	2.7
	D	750	24.5	85.7	24.5	85.7	740	740	0.748	4.1
1/20	B	50	2.56	8.96	5.44	18.7	440	540	0.060	1.3
	B	100	5.44	18.7	5.44	18.7	440	540	0.060	1.3
	C	200	10.8	37.0	22.1	76.5	930	930	0.307	2.7
	C	400	22.1	76.5	22.1	76.5	930	930	0.307	2.7
	D	750	40.8	136	40.8	1.36	1100	1150	0.724	4.1

※ 1 慣性モーメントは減速機（単体）入力軸換算の値を示します。
※ 2 許容最高入力回転速度は 5,000rpm。許容平均入力回転速度は3,000rpm です。
※ 3 許容ラジアル荷重は出力軸中央に作用するときの値を示します。
※ 4 許容スラスト荷重は出力軸芯に作用するときの値を示します。

型番リスト

表示件数

型番

減速比

軸径

(mm)

段数

φLA

(mm)

最小発注数量

5	16	1	75	112	25	8	M4	1個
5	25	1	100	136	35	14	M5	1個
5	32	1	115	162	50	19	M6×13	1個
12	16	2	75	128	25	8	M4	1個
12	25	2	100	156	35	14	M5	1個
12	32	2	115	186	50	19	M6×13	1個
20	16	2	75	128	25	8	M4	1個
20	25	2	100	156	35	14	M5	1個
20	32	2	115	186	50	19	M6×13	1個

通常単価(税別) (税込単価)	通常出荷日

13,622円 ( 14,984円 )	3日目
15,582円 ( 17,140円 )	3日目
19,502円 ( 21,452円 )	3日目
18,522円 ( 20,374円 )	3日目
21,462円 ( 23,608円 )	3日目
28,322円 ( 31,154円 )	3日目
18,522円 ( 20,374円 )	3日目
21,462円 ( 23,608円 )	3日目
28,322円 ( 31,154円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・振動、騒音低減に適したはすば歯車を採用、その強みを最大限に生かし、静音化を実現
・各社サーボモータ、各シリーズの取付けに対応しており、モータと減速機の取付けも簡単

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
