SMC

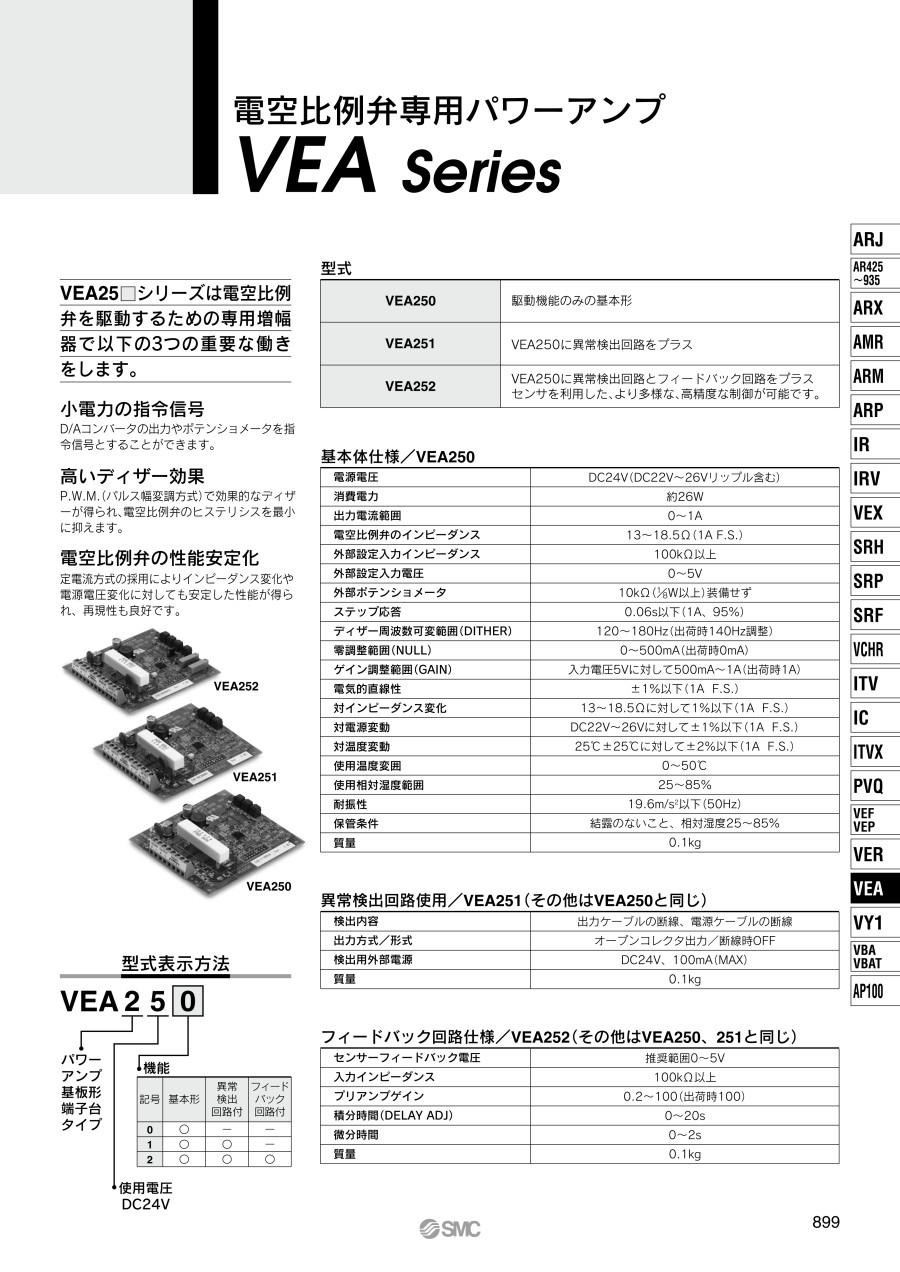

電空比例弁専用パワーアンプ VEAシリーズ

電空比例弁専用パワーアンプ VEAシリーズ VEA251
  • レギュレータ/増圧弁
    その他
  • 部品名
    パワーアンプ
  • 仕様
    パワーアンプ基板形端子台タイプ
  • 電源電圧
    DC24V（DC22V～26Vリップル含む）

ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番:

VEA251
解除
数量：
－閉じる

VEA251の仕様・寸法情報

レギュレータ/増圧弁
[その他] その他
部品名
パワーアンプ
仕様
パワーアンプ基板形端子台タイプ
電源電圧
DC24V（DC22V～26Vリップル含む）
機能
基本形、異常検出回路付
-
-

商品情報

外形図

単位：mm

VEA251

型式

VEA251VEA250に異常検出回路をプラス

規格仕様

電源電圧DC24V（DC22V～26Vリップル含む）
消費電力約26W
出力電流範囲0～1A
電空比例弁のインピーダンス13～18.5Ω（1A F.S.）
外部設定入力インピーダンス100kΩ以上
外部設定入力電圧0～5V
外部ポテンショメータ10kΩ（1/8W以上）装備せず
ステップ応答0.06s以下（1A、95％）
ディザー周波数可変範囲（DITHER）120～180Hz（出荷時140Hz調整）
零調整範囲（NULL）0～500mA（出荷時0mA）
ゲイン調整範囲（GAIN）入力電圧5Vに対して500mA～1A（出荷時1A）
電気的直線性±1％以下（1A F.S.）
対インピーダンス変化13～18.5Ωに対して1％以下（1A F.S.）
対電源変動DC22V～26Vに対して±1％以下（1A F.S.）
対温度変動25℃±25℃に対して±2％以下（1A F.S.）
使用温度変囲0～50℃
使用相対湿度範囲25～85％
耐振性19.6m/s2以下（50Hz）
保管条件結露のないこと、相対湿度25～85％
質量0.1kg
検出内容出力ケーブルの断線、電源ケーブルの断線
出力方式/形式オープンコレクタ出力/断線時OFF
検出用外部電源DC24V、100mA（MAX）
質量0.1kg

型式表示方法

型番リスト

表示件数
  • 1
    • 型番
    VEA251

    機能

    		最小発注数量
    基本形、異常検出回路付
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    お見積り
  • 1

    • 詳細情報

    基本情報

    電空比例弁を駆動するための専用増幅器。
    【特長】
    ・小電力の指令信号
    D/Aコンバータの出力やポテンショメータを指令信号とすることができます
    ・高いディザー効果
    P.W.M.（パルス幅変調方式）で効果的なディザーが得られ、電空比例弁のヒステリシスを最小に抑えます
    ・電空比例弁の性能安定化
    定電流方式の採用によりインピーダンス変化や電源電圧変化に対しても安定した性能が得られ、再現性も良好です

    ご注意

    • ■SMC エアシリンダ製品の選定・技術情報
      特集ページは こちら から、ご確認下さい。

      ■SMC製品取扱いについて
      Webページが無い製品については順次公開を予定しています。
      型番が決まっている方は こちら から、お見積/ご注文下さい。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    電空比例弁専用パワーアンプ VEAシリーズの型番VEA251のページです。 型番VEA251に関する仕様情報を記載しております。
