ブラインドキャップ 厚板タイプ
- 通常単価(税別)
- 2,259円～9,739円
- 税込単価
- 2,485円～10,713円
通常出荷日：2日目
食品・医薬・半導体の製造ラインなど洗浄が必要なラインで使用する衛生的な配管継手です。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

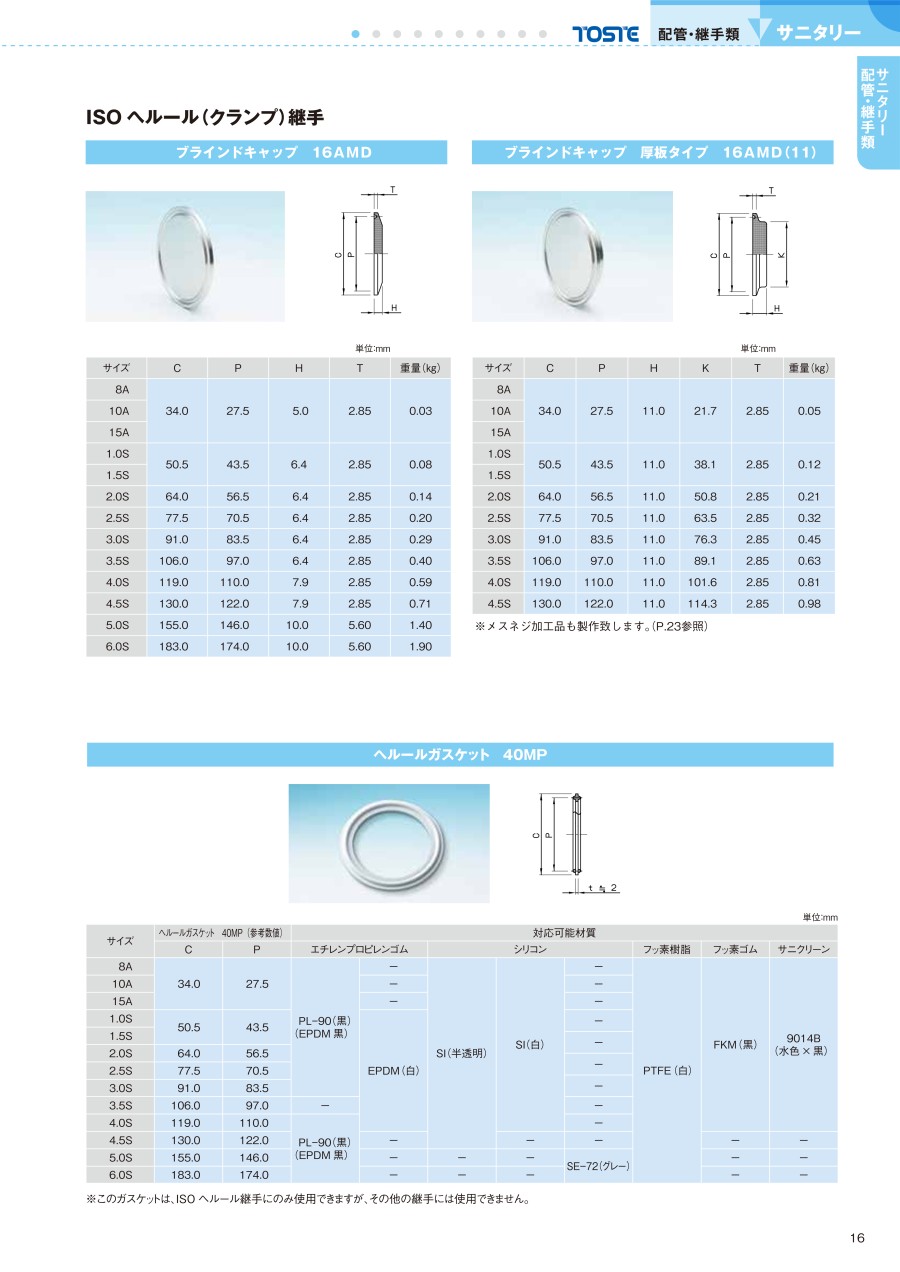

外形図
ISO ヘルール（クランプ）継手
ブラインドキャップ 厚板タイプ 16AMD（11）
単位：mm
| サイズ | C | P | H | K | T | 重量（kg） |
|---|---|---|---|---|---|---|
| 8A | 34.0 | 27.5 | 11.0 | 21.7 | 2.85 | 0.05 |
| 10A | ||||||
| 15A | ||||||
| 1.0S | 50.5 | 43.5 | 11.0 | 38.1 | 2.85 | 0.12 |
| 1.5S | ||||||
| 2.0S | 64.0 | 56.5 | 11.0 | 50.8 | 2.85 | 0.21 |
| 2.5S | 77.5 | 70.5 | 11.0 | 63.5 | 2.85 | 0.32 |
| 3.0S | 91.0 | 83.5 | 11.0 | 76.3 | 2.85 | 0.45 |
| 4.0S | 119.0 | 110.0 | 11.0 | 101.6 | 2.85 | 0.81 |
メスネジ加工品も製作致します。（P.23参照）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,505円 ( 2,756円 ) | 2日目 |
3,129円 ( 3,442円 ) | 2日目 |
3,146円 ( 3,461円 ) | 2日目 |
3,781円 ( 4,159円 ) | 2日目 |
3,875円 ( 4,263円 ) | 2日目 |
4,702円 ( 5,172円 ) | 2日目 |
4,621円 ( 5,083円 ) | 2日目 |
5,986円 ( 6,585円 ) | 2日目 |
8,644円 ( 9,508円 ) | 2日目 |
9,739円 ( 10,713円 ) | 2日目 |
2,259円 ( 2,485円 ) | 2日目 |
詳細情報
基本情報
食品・医薬・半導体の製造ラインなど洗浄が必要なラインで使用する衛生的な配管継手です。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
ブラインドキャップ 厚板タイプのレビュー
この商品のレビューはありません
