絞り込み条件

未確定：候補が9型番あります。
SMC

油圧シリンダ ナックルジョイント

油圧シリンダ ナックルジョイント

ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が9型番あります。
数量：

型番リスト

表示件数
  • 1
    • 型番
    AC-B1-63
    CDH-04
    CDH-05
    CDH-08
    CDH-10
    KP-05
    KP-08
    YH2-04B
    YH2-06B

    メンテ部品名

    チューブ内径

    (Φ)

    ねじの呼び

    ねじピッチ

    (mm)

    適用油圧シリンダ

    ロッド系列

    		最小発注数量
    1山ナックルジョイント
    63
    M18
    1.5
    CHA・CHAW
    -
    1個
    2山クレビス、2山ナックルピン
    32、40
    -
    -
    CH2□・CH2EW・CH2FW
    -
    1個
    2山クレビス、2山ナックルピン
    50
    -
    -
    CH2□・CH2EW・CH2FW
    -
    1個
    2山クレビス、2山ナックルピン
    63、80
    -
    -
    CH2□・CH2EW・CH2FW
    -
    1個
    2山クレビス、2山ナックルピン
    100
    -
    -
    CH2□・CH2EW・CH2FW
    -
    1個
    キーパプレート
    32、40、50
    -
    -
    CH2□・CH2EW・CH2FW
    -
    10個
    キーパプレート
    63、80
    -
    -
    CH2□・CH2EW・CH2FW
    -
    10個
    2山ナックルジョイント
    40
    M20
    1.5
    CH2□・CH2EW・CH2FW
    B系列
    1個
    2山ナックルジョイント
    63、80
    M30
    1.5
    CH2□・CH2EW・CH2FW
    B・C系列
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,402円
    ( 2,642円 )
    9日目
    1,315円
    ( 1,447円 )
    19日目
    1,536円
    ( 1,690円 )
    6日目
    2,195円
    ( 2,415円 )
    19日目
    6,588円
    ( 7,247円 )
    6日目
    142円
    ( 156円 )
    19日目
    217円
    ( 239円 )
    9日目
    4,349円
    ( 4,784円 )
    9日目
    9,150円
    ( 10,065円 )
    9日目
  • 1

    • 詳細情報

    基本情報

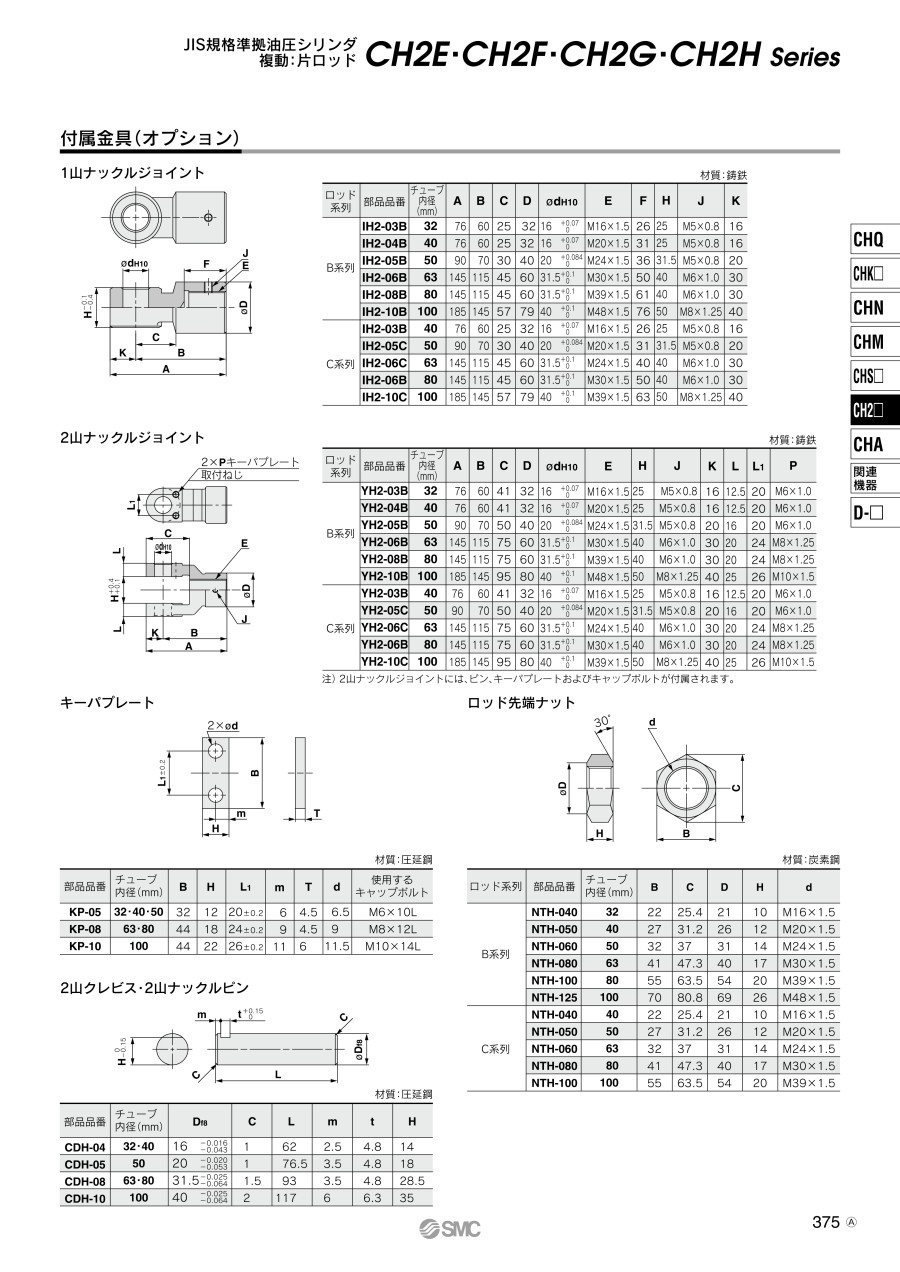

    油圧シリンダ用のナックルジョイント、キーパプレート、2山クレビス、2山ナックルピン等です。

    ご注意

    • ■SMC エアシリンダ製品の選定・技術情報
      特集ページは　こちら　から、ご確認下さい。

      ■SMC製品取扱いについて
      Webページが無い製品については順次公開を予定しています。
      型番が決まっている方は　こちら　から、お見積/ご注文下さい。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
