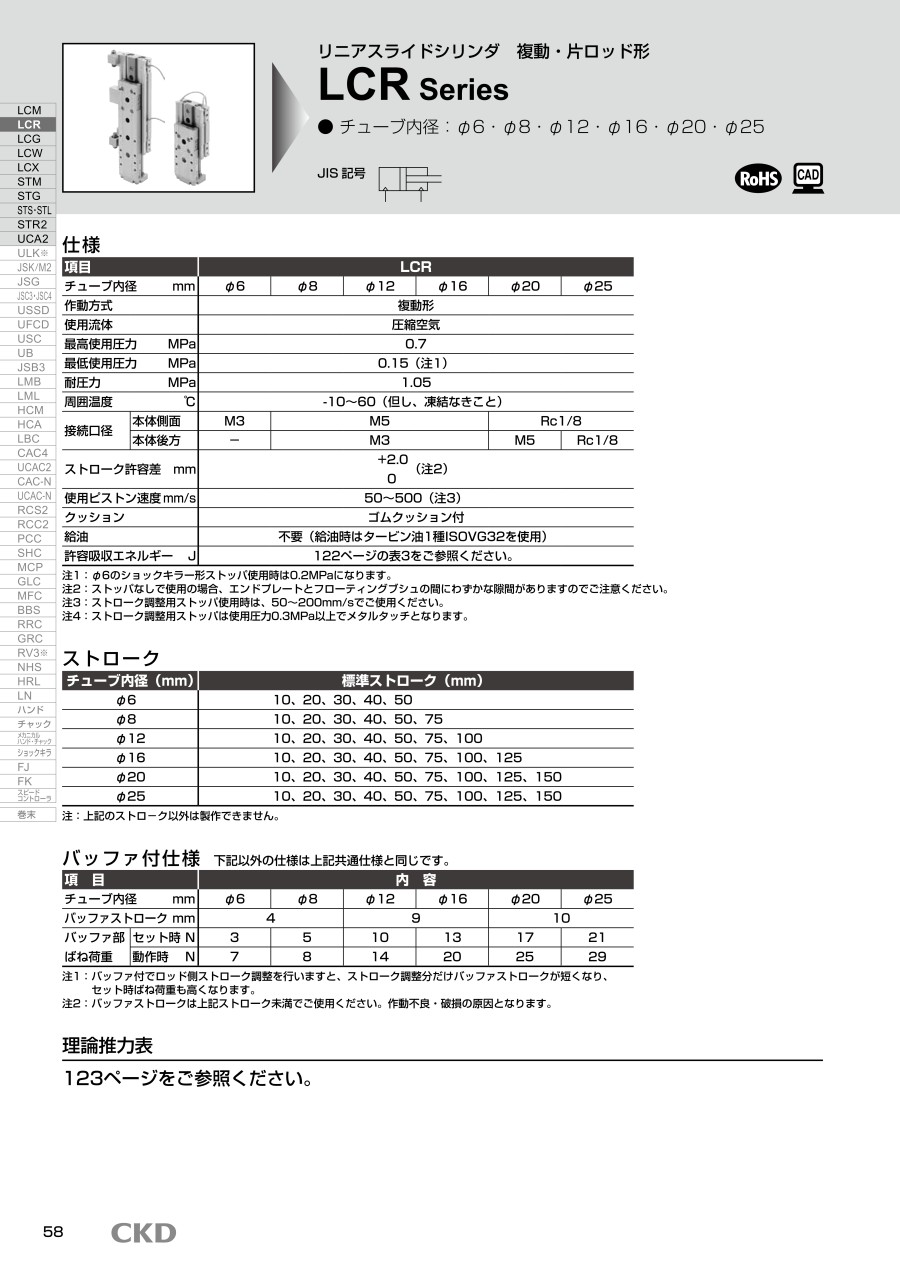

高耐久機器HPシリーズリニアスライドシリンダ LCR-HP1シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

複合機能付リニアスライドシリンダ LCRシリーズ

通常価格(税別)： 21,939円 (税込価格：24,133円)

通常出荷日：9 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

高耐久機器HPシリーズ（長寿命）リニアスライドシリンダ LCG-HP1シリーズ

通常価格(税別)： 62,828円 (税込価格：69,111円)

通常出荷日：13 日目～

【特長】・徹底した軽量化と設計自由度が高い左右対称構造な高剛性リニアガイド付き...

詳細情報を確認する

種類
リニアスライドシリンダ
ガイド方式
リニアガイド
特性
なし
最高使用圧力 (MPa)
0.7

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が45型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

LCR-6 ストローク：10、20、30（本図本体取付穴はストローク20の場合を示します）

ストローク別寸法表

ストローク	10	20	30
L1	66		76
L2	58		68
V	48.5		58.5
W	25.5		35.5
X	28.5		26
Y	45.5		43
RD	15
HD	33	23

シリンダスイッチF2S、F3S取付時の出張り寸法

ストローク	10	20
FA	29.1
FB	4
RD	14
HD	34	24

注：位置決め穴を使用する場合は圧入にならない寸法のピンを使用してください。

ピンの推奨公差は、JIS公差m6以下です。

LCR-6 ストローク：40、50（本図本体取付穴はストローク50の場合を示します）

ストローク別寸法表

ストローク	40	50
L1	96	106
L2	88	98
n	3	4
V	74	84
W	40.5	50.5
X	27	28.5
Y	44	65.5
RD	15
HD	33

シリンダスイッチF2S、F3S取付時の出張り寸法

ストローク	40	50
FA	29.1
FB	4
RD	14
HD	34

注：位置決め穴を使用する場合は圧入にならない寸法のピンを使用してください。

ピンの推奨公差は、JIS公差m6以下です。

LCR-8 ストローク：10、20、30（本図本体取付穴はストローク30の場合を示します）

ストローク別寸法表

ストローク	10	20	30
L1	66		76
L2	57		67
V	47.5		57.5
W	16		26
RD	13
HD	34	24

シリンダスイッチF2S、F3S取付時の出張り寸法

ストローク	10	20
FA	32.6
FB	4
RD	12
HD	35	25

注：位置決め穴を使用する場合は圧入にならない寸法のピンを使用してください。

ピンの推奨公差は、JIS公差m6以下です。

LCR-8 ストローク：40、50、75（本図本体取付穴はストローク50の場合を示します）

ストローク別寸法表

ストローク	40	50	75
L1	95	105	130
L2	86	96	121
n	3	4	5
V	72	82	107
W	25	35	60
X	26.5	28	25
Y	41.5	63	80
RD	13
HD	33

シリンダスイッチF2S、F3S取付時の出張り寸法

ストローク	40	50	75
FA	32.6
FB	4
RD	12
HD	34

注：位置決め穴を使用する場合は圧入にならない寸法のピンを使用してください。

ピンの推奨公差は、JIS公差m6以下です。

LCR-12 ストローク：10、20、30、40、50（本図本体取付穴はストローク30の場合を示します）

ストローク別寸法表

ストローク	10	20	30	40	50
L1	91			101	111
L2	79			89	99
n	2			3
V	66.5			76.5	86.5
W	26			36	46
X	37.5			36	32
Y	32.5			31	57
RD	16.5
HD	52.5	42.5	32.5

シリンダスイッチF2S、F3S取付時の出張り寸法

ストローク	10	20	30
FA	37.8
FB	4
RD	15.5
HD	53.5	43.5	33.5

注：位置決め穴を使用する場合は圧入にならない寸法のピンを使用してください。

ピンの推奨公差は、JIS公差m6以下です。

LCR-12 ストローク：75、100（本図本体取付穴はストローク75の場合を示します）

ストローク別寸法表

ストローク	75	100
L1	145	170
L2	133	158
V	116	141
W	55	80
X	34.5	47
Y	89.5	102
RD	16.5
HD	41.5

シリンダスイッチF2S、F3S取付時の出張り寸法

ストローク	75	100
FA	37.8
FB	4
RD	15.5
HD	42.5

注：位置決め穴を使用する場合は圧入にならない寸法のピンを使用してください。

ピンの推奨公差は、JIS公差m6以下です。

LCR-16 ストローク：10、20、30、40、50（本図本体取付穴はストローク30の場合を示します）

ストローク別寸法表

ストローク		10	20	30	40	50
L1		96			106	116
L2		83.5			93.5	103.5
n		2				3
V		69.8			79.8	89.8
W		28			38	48
X		34			45.5	35.5
Y		28.5			40	60
T0/5※ T2/3※	RD	17
T0/5※ T2/3※	HD	56.5	46.5	36.5
T2/3W※	RD	19.5
T2/3W※	HD	54	44	34

注：位置決め穴を使用する場合は圧入にならない寸法のピンを使用してください。

ピンの推奨公差は、JIS公差m6以下です。

LCR-16 ストローク：75、100、125（本図本体取付穴はストローク75の場合を示します）

ストローク別寸法表

ストローク		75	100	125
L1		158	183	208
L2		145.5	170.5	195.5
n		4	5
V		123.3	148.3	173.3
W		60	85	110
X		39	37	49
Y		93.5	121.5	133.5
T0/5※ T2/3※	RD	17
T0/5※ T2/3※	HD	53.5
T2/3W※	RD	19.5
T2/3W※	HD	51

注：位置決め穴を使用する場合は圧入にならない寸法のピンを使用してください。

ピンの推奨公差は、JIS公差m6以下です。

LCR-20 ストローク：10、20、30、40、50（本図本体取付穴はストローク30の場合を示します）

ストローク別寸法表

ストローク		10	20	30	40	50
L1		110.5			120.5	130.5
L2		95.5			105.5	115.5
V		78.5			88.5	98.5
W		28.5			38.5	48.5
X		45			51	49
Y		34			40	38
T0/5※ T2/3※	RD	20.5
T0/5※ T2/3※	HD	65	55	45
T2/3W※	RD	22
T2/3W※	HD	63	53	43

注：位置決め穴を使用する場合は圧入にならない寸法のピンを使用してください。

ピンの推奨公差は、JIS公差m6以下です。

LCR-20 ストローク：75、100、125、150（本図本体取付穴はストローク100の場合を示します）

ストローク別寸法表

ストローク		75	100	125	150
L1		167	192	217	242
L2		152	177	202	227
n		3	4		5
V		129.3	154.3	179.3	204.3
W		50	75	100	125
X		46		53	51
Y		75	115	122	160
T0/5※ T2/3※	RD	20.5
T0/5※ T2/3※	HD	57.5
T2/3W※	RD	22
T2/3W※	HD	55.5

注：位置決め穴を使用する場合は圧入にならない寸法のピンを使用してください。

ピンの推奨公差は、JIS公差m6以下です。

LCR-25 ストローク：10、20、30、40、50（本図本体取付穴はストローク30の場合を示します）

ストローク別寸法表

ストローク		10	20	30	40	50
L1		122.5			132.5	142.5
L2		107.5			117.5	127.5
n		2			3	2
V		83.8			93.8	103.8
W		35.5			45.5	55.5
X		42.5			45.5	60.5
Y		39			42	57
T0/5※ T2/3※	RD	19
T0/5※ T2/3※	HD	78.5	68.5	58.5
T2/3W※	RD	21
T2/3W※	HD	76.5	66.5	56.5

注：位置決め穴を使用する場合は圧入にならない寸法のピンを使用してください。

ピンの推奨公差は、JIS公差m6以下です。

LCG-25 ストローク：75、100、125、150（本図本体取付穴はストローク100の場合を示します）

ストローク別寸法表

ストローク		75	100	125	150
L1		188	213	238	263
L2		173	198	223	248
n		3	4	5
V		138.8	163.8	188.8	213.8
W		66	91	116	141
X		60	55	45	60
Y		96.5	131.5	161.5	176.5
T0/5※ T2/3※	RD	19
T0/5※ T2/3※	HD	79
T2/3W※	RD	21
T2/3W※	HD	77

注：位置決め穴を使用する場合は圧入にならない寸法のピンを使用してください。

ピンの推奨公差は、JIS公差m6以下です。

オプション外形図

ストローク調整用ストッパ（S1～S6）

Φ6・12・16・20・25の場合

Φ8の場合

ショックキラー形ストッパ（A1～A6）

Φ6・12・16・20・25の場合

Φ8の場合

両側併用形ダブルストッパ（W1～W6）

Φ6・12・16・20・25の場合

Φ8の場合

チューブ内径（mm）	記号
	A	B	C			D	E	F	G	H	I	J	K	L	ショックキラー形ストッパストローク調整範囲（片側）	M
			ストローク調整範囲
			5mm	15mm	25mm
Φ6	14	19.9	11	21	-	4	1	13.5	10.5	24	M3深さ3	20.5	9	M3深さ3	9	M8×0.75
Φ8	15.6	24.5	9.5	19.5	-	0.5	0.5	11	11	27.3	M5深さ4	24.5	15.5	M5深さ4	13.5	M8×0.75
Φ12	15.5	29	12	22	32	1	1	13	13	31	M5深さ4	24.5	12	M5深さ4	14.5	M8×0.75
Φ16	18	37	10	20	30	2	1	14	13	38.5	M5深さ4	27.5	14	M5深さ4	15	M10×1
Φ20	20.5	45.5	14.5	24.5	34.5	4	2.5	20.5	19	47	Rc1/8	27.5	9.5	M5深さ4	13	M12×1
Φ25	20.5	57	11.5	21.5	31.5	2.5	2.5	19	19	54.5	Rc1/8	24.5	8	M5深さ4	10	M12×1

注1：F、G、H、I、L寸法はストッパ部ポート有り（S※D※、A※D※W※、W3※※～W6※※、C※D※）の場合のみです。

注2：片側混在形ストッパミックス（C※）の場合は、ストローク調整形ストッパ（S※）、ショックキラー形ストッパ（A※）を参照してください。

注3：落下防止機能付にS3※※～S6※※、A3※※～A6※※W※、W3※※～W6※※、C※※はありません。

注4：両側併用形ダブルストッパ（W※）の場合、C寸法はストローク調整範囲15mm用の寸法になります。

共通；配管時

■配管ポート位置変更時、M3、M5のプラグ（六角穴付止めねじ）には接着剤を使用してください。（推奨接着剤ロックタイト222・221、スリーボンド1344など低強度接着剤）

■配管ポート位置と作動方向について

Rはロッド側加圧ポートを示し、Hはヘッド側加圧ポートを示します。工場出荷時にはR1、H1（ストッパ選択時、ストッパの位置によってはR2、H2）以外のポートはプラグによりシールされています。

■後方配管について

本製品はΦ6、及び落下防止形を除き、後方配管（上図R2、H3ポート）でのご使用が可能です。ご使用される際はR3、H3ポートをシールしているプラグを取り外し、下表のプラグでR1、H1ポートをシールしてください。

項目	プラグ
LCR-6	R3、H3ポートはありません。
LCR-8	M5×5（六角穴付き止めねじ）
LCR-12
LCR-16
LCR-20	R1/8（六角穴付テーパねじプラグ）
LCR-25	R3、H3ポートをシールしていたプラグで、R1、H1ポートをシールしてください。

Φ8～20の場合には別途上表のプラグを2個ご用意頂く必要があります。

プラグ添付オプション（27ページ参照）、またプラグ単品形番（33ページ参照）も用意しておりますのでご活用ください。

■配管継手の注意事項

配管時は必ずスピードコントローラをつけてご使用ください。また、使用可能な継手は以下のとおりです。

チューブ内径（mm）	項目
チューブ内径（mm）	ポート径	ポート位置寸法A	使用出来る継手	継手外径B
Φ6	M3	4	SC3W-M3-4 SC3U-M3-4 SC3W-M3-3.2 SC3U-M3-3.2 GWS3-M3-S GWS4-M3-S	Φ8以下
Φ8	M5	5.5	SC3W-M5-4 SC3W-M5-6 GWS4-M5-S GWS4-M5	Φ11以下
Φ12		5.5	SC3W-M5-4 SC3W-M5-6 GWS4-M5-S GWS4-M5	Φ11以下
Φ16		6.5	SC3W-M5-4 SC3W-M5-6 GWS4-M5-S GWS4-M5 GWL4-M5 GWL6-M5 GWS6-M5	Φ13以下
Φ20	Rc1/8	8	SC3W-6-4、6、8 GWS4-6 GWS8-6 GWL6-6 GWS6-6 GWL4-6	Φ15以下
Φ25	Rc1/8	9	SC3W-6-4、6、8 GWS4-6 GWS8-6 GWL6-6 GWS6-6 GWL4-6	Φ15以下

型番リスト

表示件数

型番

シリンダ内径

(φ)

ストローク（範囲）

(mm)

テーブル材質

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最低使用圧力

(MPa)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

スイッチ

ストッパ

オプション

リード線長さ

(m)

スイッチ数

ストッパブロック材質

プラグ添付

ストローク調整範囲

最小発注数量

6	～30	鋼	50.1～100.0	～25.0	20.1～30.0	-		60	25	21mm	-	-	-	-	-	-	-	-	1個
6	～30	鋼	50.1～100.0	～25.0	20.1～30.0	-		60	25	21mm	-	-	-	-	-	-	-	-	1個
6	～30	鋼	50.1～100.0	～25.0	20.1～30.0	-		70	25	21mm	-	-	-	-	-	-	-	-	1個
6	31～50	鋼	50.1～100.0	～25.0	20.1～30.0	-		90	25	21mm	-	-	-	-	-	-	-	-	1個
6	31～50	鋼	50.1～100.0	～25.0	20.1～30.0	-		100	25	21mm	-	-	-	-	-	-	-	-	1個
8	～30	鋼	50.1～100.0	25.1～50.0	20.1～30.0	0.15		59	30	25mm	-	-	-	-	-	-	-	-	1個
8	～30	鋼	50.1～100.0	25.1～50.0	20.1～30.0	0.15		59	30	25mm	-	-	-	-	-	-	-	-	1個
8	～30	鋼	50.1～100.0	25.1～50.0	20.1～30.0	0.15	20	59	30	25mm	なし	A6	ポートなし	なし	なし	鋼	なし	なし	1個
8	～30	鋼	50.1～100.0	25.1～50.0	20.1～30.0	0.15		69	30	25mm	-	-	-	-	-	-	-	-	1個
8	31～50	鋼	50.1～100.0	25.1～50.0	20.1～30.0	0.15		88	30	25mm	-	-	-	-	-	-	-	-	1個
8	31～50	鋼	50.1～100.0	25.1～50.0	20.1～30.0	0.15		98	30	25mm	-	-	-	-	-	-	-	-	1個
8	51～100	鋼	100.1～150.0	25.1～50.0	20.1～30.0	0.15		123	30	25mm	-	-	-	-	-	-	-	-	1個
12	～30	ステンレス鋼	50.1～100.0	25.1～50.0	20.1～30.0	0.15		82	40	30mm	-	-	-	-	-	-	-	-	1個
12	～30	ステンレス鋼	50.1～100.0	25.1～50.0	20.1～30.0	0.15		82	40	30mm	-	-	-	-	-	-	-	-	1個
12	～30	ステンレス鋼	50.1～100.0	25.1～50.0	20.1～30.0	0.15		82	40	30mm	-	-	-	-	-	-	-	-	1個
12	31～50	ステンレス鋼	50.1～100.0	25.1～50.0	20.1～30.0	0.15		92	40	30mm	-	-	-	-	-	-	-	-	1個
12	31～50	ステンレス鋼	100.1～150.0	25.1～50.0	20.1～30.0	0.15		102	40	30mm	-	-	-	-	-	-	-	-	1個
12	51～100	ステンレス鋼	100.1～150.0	25.1～50.0	20.1～30.0	0.15		136	40	30mm	-	-	-	-	-	-	-	-	1個
12	51～100	ステンレス鋼	150.1～200.0	25.1～50.0	20.1～30.0	0.15		161	40	30mm	-	-	-	-	-	-	-	-	1個
16	～30	ステンレス鋼	50.1～100.0	25.1～50.0	30.1～40.0	0.15		87	50	38mm	-	-	-	-	-	-	-	-	1個
16	～30	ステンレス鋼	50.1～100.0	25.1～50.0	30.1～40.0	0.15		87	50	38mm	-	-	-	-	-	-	-	-	1個
16	～30	ステンレス鋼	50.1～100.0	25.1～50.0	30.1～40.0	0.15		87	50	38mm	-	-	-	-	-	-	-	-	1個
16	31～50	ステンレス鋼	50.1～100.0	25.1～50.0	30.1～40.0	0.15		97	50	38mm	-	-	-	-	-	-	-	-	1個
16	31～50	ステンレス鋼	100.1～150.0	25.1～50.0	30.1～40.0	0.15		107	50	38mm	-	-	-	-	-	-	-	-	1個
16	51～100	ステンレス鋼	100.1～150.0	25.1～50.0	30.1～40.0	0.15		149	50	38mm	-	-	-	-	-	-	-	-	1個
16	51～100	ステンレス鋼	150.1～200.0	25.1～50.0	30.1～40.0	0.15		174	50	38mm	-	-	-	-	-	-	-	-	1個
16	101～250	ステンレス鋼	150.1～200.0	25.1～50.0	30.1～40.0	0.15		199	50	38mm	-	-	-	-	-	-	-	-	1個
20	～30	鋼	50.1～100.0	50.1～75.0	40.1～50.0	0.15		99.5	54	48mm	-	-	-	-	-	-	-	-	1個
20	～30	鋼	50.1～100.0	50.1～75.0	40.1～50.0	0.15		99.5	54	48mm	-	-	-	-	-	-	-	-	1個
20	～30	鋼	50.1～100.0	50.1～75.0	40.1～50.0	0.15		99.5	54	48mm	-	-	-	-	-	-	-	-	1個
20	31～50	鋼	100.1～150.0	50.1～75.0	40.1～50.0	0.15		109.5	54	48mm	-	-	-	-	-	-	-	-	1個
20	31～50	鋼	100.1～150.0	50.1～75.0	40.1～50.0	0.15		119.5	54	48mm	-	-	-	-	-	-	-	-	1個
20	51～100	鋼	150.1～200.0	50.1～75.0	40.1～50.0	0.15		156	54	48mm	-	-	-	-	-	-	-	-	1個
20	51～100	鋼	150.1～200.0	50.1～75.0	40.1～50.0	0.15		181	54	48mm	-	-	-	-	-	-	-	-	1個
20	101～250	鋼	200.1～300.0	50.1～75.0	40.1～50.0	0.15		206	54	48mm	-	-	-	-	-	-	-	-	1個
20	101～250	鋼	200.1～300.0	50.1～75.0	40.1～50.0	0.15		231	54	48mm	-	-	-	-	-	-	-	-	1個
25	～30	鋼	100.1～150.0	50.1～75.0	50.1～75.0	0.15		111.5	72	60mm	-	-	-	-	-	-	-	-	1個
25	～30	鋼	100.1～150.0	50.1～75.0	50.1～75.0	0.15		111.5	72	60mm	-	-	-	-	-	-	-	-	1個
25	～30	鋼	100.1～150.0	50.1～75.0	50.1～75.0	0.15		111.5	72	60mm	-	-	-	-	-	-	-	-	1個
25	31～50	鋼	100.1～150.0	50.1～75.0	50.1～75.0	0.15		121.5	72	60mm	-	-	-	-	-	-	-	-	1個
25	31～50	鋼	100.1～150.0	50.1～75.0	50.1～75.0	0.15		131.5	72	60mm	-	-	-	-	-	-	-	-	1個
25	51～100	鋼	150.1～200.0	50.1～75.0	50.1～75.0	0.15		177	72	60mm	-	-	-	-	-	-	-	-	1個
25	51～100	鋼	200.1～300.0	50.1～75.0	50.1～75.0	0.15		202	72	60mm	-	-	-	-	-	-	-	-	1個
25	101～250	鋼	200.1～300.0	50.1～75.0	50.1～75.0	0.15		227	72	60mm	-	-	-	-	-	-	-	-	1個
25	101～250	鋼	200.1～300.0	50.1～75.0	50.1～75.0	0.15		252	72	60mm	-	-	-	-	-	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
41,514円 ( 45,665円 )	15日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	24日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目

詳細情報

基本情報

基本情報

【特長】
・徹底した軽量化と設計自由度が高い左右対称構造な高剛性リニアガイド付きシリンダです
・特殊配合による耐摩耗性パッキン、高頻度対応グリースの採用、シール機能の最適化により安定稼働、長寿命を実現
・作動回数を重ねても始動圧力が一定だから、作動時間も一定
・チョコ停しらずで安定稼働に貢献
・標準品リニアスライドシリンダLCRシリーズと同一寸法のため、設計変更、設備の改造なしで置き換え可能
・左右対称形のためストッパ位置、ポート位置が変更可能、オプションも多彩にあり設計の自由度がきわめて高い商品

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

高耐久機器HPシリーズリニアスライドシリンダ LCR-HP1シリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品高耐久機器HPシリーズリニアスライドシリンダ LCR-HP1シリーズ	高耐久機器HPシリーズ（長寿命）リニアスライドシリンダ LCG-HP1シリーズ	メカジョイント式ロッドレスシリンダ高剛性・リニアガイド形 MY1HTシリーズ	複合機能付リニアスライドシリンダ LCGシリーズ	複合機能付リニアスライドシリンダ LCWシリーズ	複合機能付リニアスライドシリンダ LCMシリーズ
メーカー	ＣＫＤ	ＣＫＤ	SMC	ＣＫＤ	ＣＫＤ	ＣＫＤ
通常価格	-	-	68,857円 -	-	-	-
通常出荷日	15日目〜	13日目〜	18日目〜	7日目〜	在庫品1日目〜	6日目〜
種類	リニアスライドシリンダ	リニアスライドシリンダ	ロッドレスシリンダ	リニアスライドシリンダ	リニアスライドシリンダ	リニアスライドシリンダ
ガイド方式	リニアガイド	リニアガイド	リニアガイド形	リニアガイド	リニアガイド	リニアガイド
特性	なし	なし	なし	-	なし	なし
最高使用圧力(MPa)	0.7	-	0.8	0.7	0.7	0.7
