高耐久機器HPシリーズスーパーツインロッドシリンダ STR2-M/B-HP1シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

【在庫品多数】省スペース形スーパーコンパクトシリンダSSDシリーズ

4.4

通常価格(税別)： 2,500円 (税込価格：2,750円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

複合機能付スーパーツインロッドシリンダ STR2シリーズ

通常価格(税別)： 11,939円 (税込価格：13,133円)

通常出荷日：在庫品1日目

長寿命シリンダ。【特長】・ツインロッド構造により、不回転精度とシリンダの2倍の...

詳細情報を確認する

種類
一般型シリンダ
シリンダ作動方式
複動
ロッド作動方式
片ロッド
本体形状
ガイド付
付加機能
標準
環境・用途
高速・高頻度
エンドロック
なし(標準)
バルブ
なし
スイッチ用磁石
内蔵
周囲温度 (℃)
-10～60

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が163型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

標準形、エンドプレート材質：鋼（F）、配管ポート位置180゜変更（O）

注1：10ストローク時のHD、RD寸法は、都度設定により、本寸法とは異なる場合があります。
注2：中間ストロークの場合、全長寸法はその上の標準ストロークと同じになります。

チューブ内径（mm）	記号
	基本形、O、F基本寸法
	A	B	C	D	E	EE	F	GG	H	II	JJ
Φ6	12	6	24.5	7.5	4（+0.02～+0.07）深さ4	M5	1	4（+0.02～+0.07）深さ4	14	3.4	6.5座ぐり深さ3.3
Φ10	14	6	35	7	4（+0.02～+0.07）深さ4	M5	1	4（+0.02～+0.07）深さ4	20	4.3	8座ぐり深さ4.4
Φ16	16	8	43	9.5	6（+0.02～+0.07）深さ6	M5	1	6（+0.02～+0.07）深さ6	25	4.3	8座ぐり深さ4.4
Φ20	20	10	46	9.5	6（+0.02～+0.07）深さ6	M5	1	6（+0.02～+0.07）深さ6	28	5.2	9.5座ぐり深さ5.4
Φ25	22	12	44	10.5	6（+0.02～+0.07）深さ6	M5	1	6（+0.02～+0.07）深さ6	34	6.3	11座ぐり深さ6.5
Φ32	22	12	56	11	6（+0.02～+0.07）深さ6	Rc1/8	1	6（+0.02～+0.07）深さ6	44	6.3	11座ぐり深さ6.5

チューブ内径（mm）	記号
	基本形、O、F基本寸法
	KK	LL	MM	NN	O	P	Q	R	S	T	WW	X
Φ6	M3貫通	44	4	M3貫通	11	34	29	36	3	13	M4深さ5	56
Φ10	M4貫通	55	6	M4貫通	13	42	36	44	3	15	M5深さ6	69
Φ16	M5貫通	66	10	M5貫通	19	52	45	58	4	21	M5深さ6	82
Φ20	M5貫通	75	12	M5貫通	24	60	50	62	5	27	M6深さ8	95
Φ25	M6貫通	75	14	M6貫通	30	70	60	72	6	33	M8深さ8	97
Φ32	M6貫通	91	16	M6貫通	36	94	75	96	6	38	M8深さ8	113

チューブ内径（mm）	記号
	基本形、O、F基本寸法											K0・K5・K2・K3
	AX	BX	CX	DX	EX	FX	Z	A1	A2	A3	A4	HD	RD
Φ6	20	10	14	7	30	7	1.0	15	10	M3深さ4	−	3.5 注1	21 注1
Φ10	24	14	17	8	38	9	1.0	15	20	M3深さ3.5	−	2.5 注1	33 注1
Φ16	24	26	16	8	50	8	0.5	20	25	M4深さ4	−	7	39.5
Φ20	24	33	18	9	57	9	0.5	20	30	M4深さ4	13	10.5	45
Φ25	24	33	18	9	57	9	0.5	20	30	M5深さ6	18	11.5	43.5
Φ32	24	47	20	9	73	9	0.5	20	40	M5深さ8	24	15.5	55.5

注3：STR2-B-6、10には、有接点スイッチ K0・K5は、使用できません。
注4：本シリンダは、座ぐり（JJ）のある面を取付面にすると、段差があるため、シリンダが傾くことがあります。このような場合は、ポート位置変更もしくはポート位置180゜変更オプション（O）を使用して、座ぐりのある面が取付面にならないようにしてください。

後方配管（R）

チューブ内径（mm）	記号
	R基本寸法
	A	B	E	EE	F	GG	H	II	JJ	KK	LL
Φ6	12	6	4（+0.02～+0.07）深さ4	M5	1	4（+0.02～+0.07）深さ4	14	3.4	6.5座ぐり深さ3.3	M3貫通	54
Φ10	14	6	4（+0.02～+0.07）深さ4	M5	1	4（+0.02～+0.07）深さ4	20	4.3	8座ぐり深さ4.4	M4貫通	65
Φ16	16	8	6（+0.02～+0.07）深さ6	M5	1	6（+0.02～+0.07）深さ6	25	4.3	8座ぐり深さ4.4	M5貫通	76
Φ20	20	10	6（+0.02～+0.07）深さ6	M5	1	6（+0.02～+0.07）深さ6	28	5.2	9.5座ぐり深さ5.4	M5貫通	85
Φ25	22	12	6（+0.02～+0.07）深さ6	M5	1	6（+0.02～+0.07）深さ6	34	6.3	11座ぐり深さ6.5	M6貫通	85
Φ32	22	12	6（+0.02～+0.07）深さ6	Rc1/8	1	6（+0.02～+0.07）深さ6	44	6.3	11座ぐり深さ6.5	M6貫通	101

チューブ内径（mm）	記号
	R基本寸法
	MM	NN	O	P	Q	R	S	T	WW	X	AX	BX
Φ6	4	M3貫通	11	34	29	36	3	13	M4深さ5	66	20	10
Φ10	6	M4貫通	13	42	36	44	3	15	M5深さ6	79	24	14
Φ16	10	M5貫通	19	52	45	58	4	21	M5深さ6	92	24	26
Φ20	12	M5貫通	24	60	50	62	5	27	M6深さ8	105	24	33
Φ25	14	M6貫通	30	70	60	72	6	33	M8深さ8	107	24	33
Φ32	16	M6貫通	36	94	75	96	6	38	M8深さ8	123	24	47

チューブ内径（mm）	記号
	R基本寸法									K0・K5・K2・K3
	CX	DX	EX	FX	Z	A1	A2	A3	A4	HD	RD
Φ6	24	7	40	7	1.0	15	10	M3深さ4	−	13.5	21
Φ10	27	8	48	9	1.0	15	20	M3深さ3.5	−	12.5	33
Φ16	26	8	60	8	0.5	20	25	M4深さ4	−	17	39.5
Φ20	28	9	67	9	0.5	20	30	M4深さ4	13	20.5	45
Φ25	28	9	67	9	0.5	20	30	M5深さ6	18	21.5	43.5
Φ32	30	9	83	9	0.5	20	40	M5深さ8	24	25.5	55.5

スイッチ付外形寸法図（2色表示式スイッチ）

標準形、エンドプレート材質：鋼（F）、後方配管形（R）、配管ポート位置180゜変更（O）

2色表示式 K□YH/V

チューブ内径（mm）	記号
	FA	FB	RD		HD
	FA	FB	STR2-M/B STR2-M/B-F STR2-M/B-O	STR2-M/B-R	STR2-M/B STR2-M/B-F STR2-M/B-O	STR2-M/B-R
Φ6	13.5	24	20	20	2.5	12.5
Φ10	14.5	34	32	32	1	11
Φ16	17	44	38.5	38.5	5.5	15.5
Φ20	20	49	44	44	9.5	19.5
Φ25	23	58	42.5	42.5	10.5	20.5
Φ32	25.5	71	54.5	54.5	14.5	24.5

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

使用圧力

(MPa)

軸受方式

配管ねじ種類

最小発注数量

10	6	0.2～0.7	B:ころがり軸受	無記号：Rcねじ	1個
20	6	0.2～0.7	B:ころがり軸受	無記号：Rcねじ	1個
30	6	0.2～0.7	B:ころがり軸受	無記号：Rcねじ	1個
40	6	0.2～0.7	B:ころがり軸受	無記号：Rcねじ	1個
50	6	0.2～0.7	B:ころがり軸受	無記号：Rcねじ	1個
60	6	0.2～0.7	B:ころがり軸受	無記号：Rcねじ	1個
70	6	0.2～0.7	B:ころがり軸受	無記号：Rcねじ	1個
80	6	0.2～0.7	B:ころがり軸受	無記号：Rcねじ	1個
90	6	0.2～0.7	B:ころがり軸受	無記号：Rcねじ	1個
100	6	0.2～0.7	B:ころがり軸受	無記号：Rcねじ	1個
10	10	0.15～0.7	B:ころがり軸受	無記号：Rcねじ	1個
20	10	0.15～0.7	B:ころがり軸受	無記号：Rcねじ	1個
30	10	0.15～0.7	B:ころがり軸受	無記号：Rcねじ	1個
40	10	0.15～0.7	B:ころがり軸受	無記号：Rcねじ	1個
50	10	0.15～0.7	B:ころがり軸受	無記号：Rcねじ	1個
60	10	0.15～0.7	B:ころがり軸受	無記号：Rcねじ	1個
70	10	0.15～0.7	B:ころがり軸受	無記号：Rcねじ	1個
80	10	0.15～0.7	B:ころがり軸受	無記号：Rcねじ	1個
90	10	0.15～0.7	B:ころがり軸受	無記号：Rcねじ	1個
100	10	0.15～0.7	B:ころがり軸受	無記号：Rcねじ	1個
10	16	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
20	16	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
30	16	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
40	16	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
50	16	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
60	16	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
70	16	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
80	16	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
90	16	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
100	16	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
110	16	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
120	16	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
130	16	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
140	16	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
150	16	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
10	20	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
20	20	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
30	20	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
40	20	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
50	20	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
60	20	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
70	20	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
80	20	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
90	20	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
100	20	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
110	20	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
120	20	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
130	20	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
140	20	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
150	20	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
10	25	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
20	25	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
30	25	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
40	25	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
50	25	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
60	25	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
70	25	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
80	25	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
90	25	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個
100	25	0.1～0.7	B:ころがり軸受	無記号：Rcねじ	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	34日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目

基本情報

基本情報

長寿命シリンダ。
【特長】
・ツインロッド構造により、不回転精度とシリンダの2倍の推力が得られるシリンダです
・Φ6～32の6種類でオプション、バリエーションも幅広く充実しています
・標準品スーパーツインロッドシリンダSTR2シリーズと同一寸法のため、設計変更、設備の改造なしで置き換え可能

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

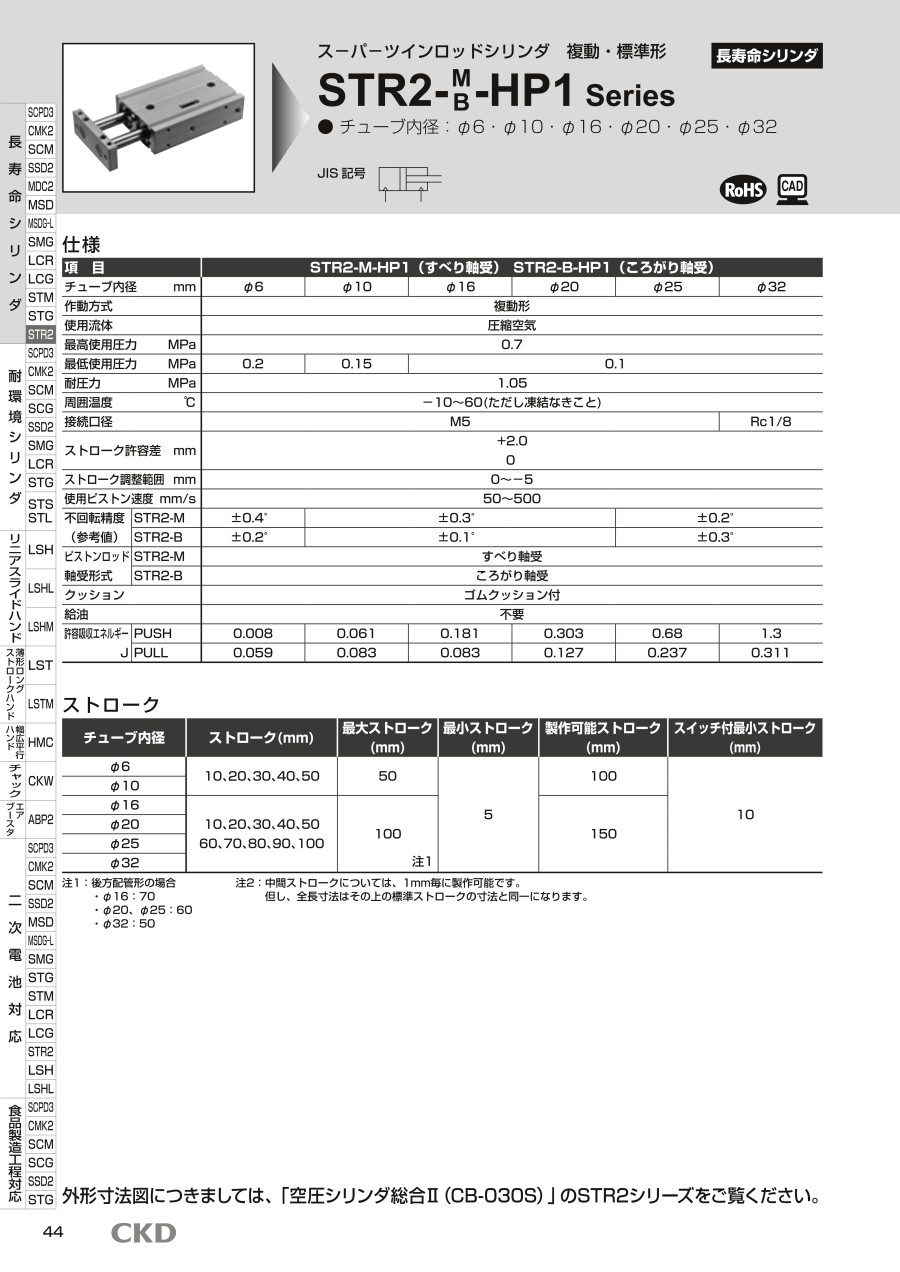

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
