ＣＫＤ

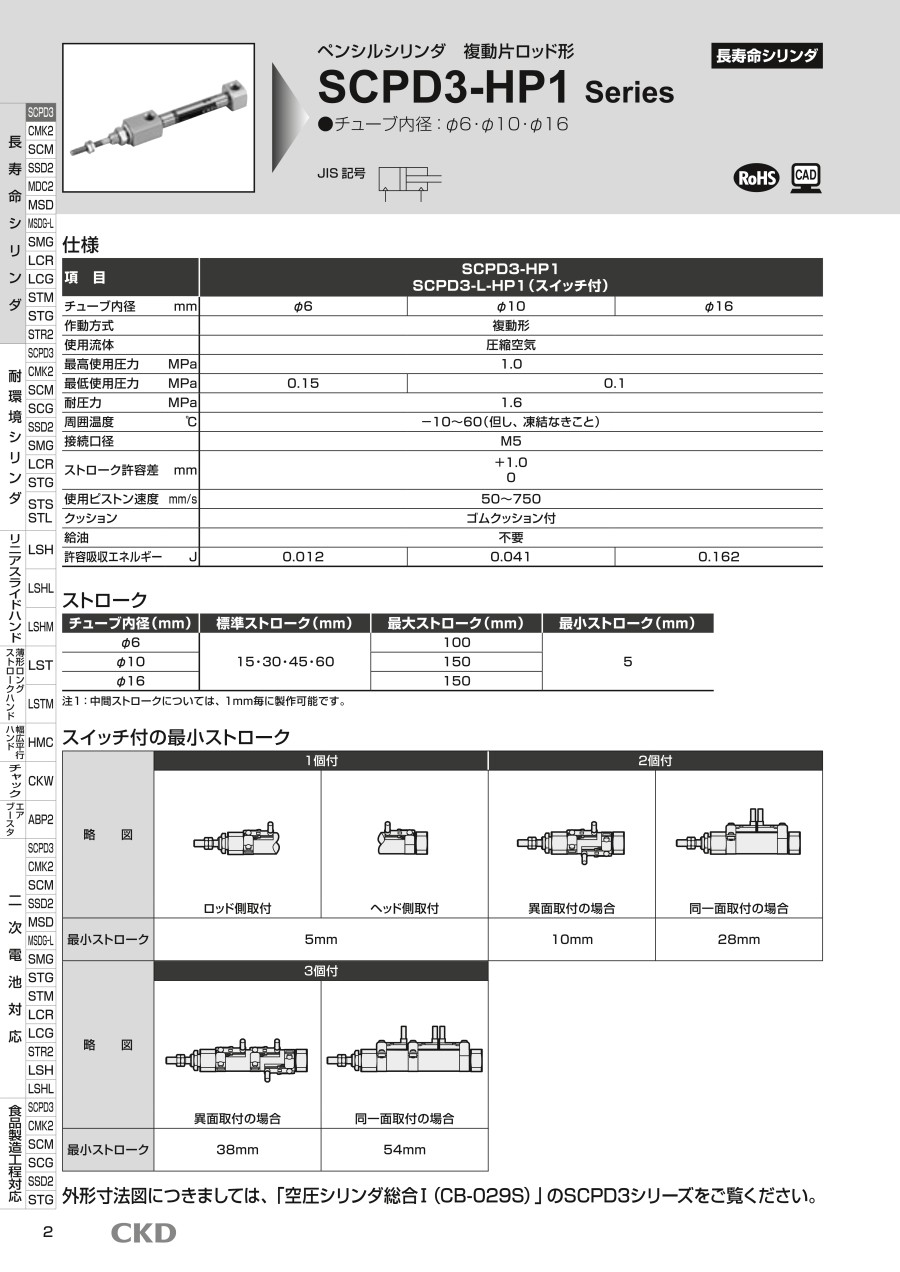

高耐久機器HPシリーズペンシルシリンダ SCPD3-HP1シリーズ

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：7日目～34日目

【特長】・超小型、最軽量の小口径丸形汎用シリンダです・特殊配合による耐摩耗性パッキン、高頻度対応グリー...

詳細を確認

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

ＣＫＤ

ペンシルシリンダ複動片ロッド形 SCPD3シリーズ

通常価格(税別)： 2,040円 (税込価格：2,244円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＣＫＤ

【在庫品多数】一般形タイトシリンダCMK2シリーズ

通常価格(税別)： 3,688円 (税込価格：4,057円)

通常出荷日：在庫品1日目

未確定：候補が134型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報
カタログ

外形図

SCPD3-（L）基本形（OO）

注1：スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2：Φ6・Φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3：（）内の値はポート方向軸方向タイプの値です。

チューブ内径（mm）	記号
	基本形（OO）基本寸法
	B	G	HA	J	KA	KB	KK	LL	MB	MM	QA	QB	T	UA	UB	X
Φ6	5.5	17	8	8	13.5	13.5（10）	M3	47	M6	3	13	4	1.8	11	11（9）	75
Φ10	7	12.5	11	9	14.5	14.5	M4	46	M8×1.0	4	8	4.5	2.4	12	12	74
Φ16	8	13	14	9	21.5	21.5	M5	46	M10×1.0	5	8.5	4.5	3.2	18	18	74

チューブ内径（mm）	記号
	スイッチ付
	TO、T5、T2、T3		T2W、T3W		P
	RD	HD	RD	HD	P
Φ6	2	2	4	3.5	11.5
Φ10	3.5	2.5	5.5	4	13.5
Φ16	2	3.5	3.5	5	17.0

片側軸方向フート形（LS）

注1：スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2：Φ6・Φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。

チューブ内径（mm）	記号
	片側軸方向フート形（LS）基本寸法
	B	G	J	KK	MB	MM	QA	QB	T	X
	B	G	J	KK	MB	MM	QA	QB	T	X	Φ6	5.5	17	8	M3	M6	3	13	4	1.8	75
Φ10	7	12.5	9	M4	M8×1.0	4	8	4.5	2.4	74
Φ16	8	13	9	M5	M10×1.0	5	8.5	4.5	3.2	74

チューブ内径（mm）	記号
	取付寸法
	LB	LC	LD	LF	LL	LH	LK	LR	LS	LT
	LB	LC	LD	LF	LL	LH	LK	LR	LS	LT	Φ6	5	7	4.2	18.4	47	9	7	22	32	1.6
Φ10	5	7	4.2	18.4	46	9	7	22	32	1.6
Φ16	6	9	5.2	19.7	46	14	10	29	42	2.3

チューブ内径（mm）	記号
	スイッチ付
	TO、T5、T2、T3		T2W、T3W		P
	RD	HD	RD	HD	P
Φ6	2	2	4	3.5	11.5
Φ10	3.5	2.5	5.5	4	13.5
Φ16	2	3.5	3.5	5	17.0

ロッド側フランジ形（FA）

チューブ内径（mm）	記号
	ロッド側フランジ形（FA）基本寸法
	B	G	J	KK	LL	MB	MM	QA	QB	T	X
	B	G	J	KK	LL	MB	MM	QA	QB	T	X	Φ6	5.5	17	8	M3	47	M6	3	13	4	1.8	75
Φ10	7	12.5	9	M4	46	M8×1.0	4	8	4.5	2.4	74
Φ16	8	13	9	M5	46	M10×1.0	5	8.5	4.5	3.2	74

チューブ内径（mm）	記号
	取付寸法
	FD	FF	FH	FL	FM	FT
	FD	FF	FH	FL	FM	FT	Φ6	4.2	11.4	14	22	32	1.6
Φ10	4.2	11.4	14	22	32	1.6
Φ16	5.2	10.7	20	29	42	2.3

チューブ内径（mm）	記号
	スイッチ付
	TO、T5、T2、T3		T2W、T3W		P
	RD	HD	RD	HD	P
Φ6	2	2	4	3.5	11.5
Φ10	3.5	2.5	5.5	4	13.5
Φ16	2	3.5	3.5	5	17.0

二山クレビス形（CB）

注1：スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2：Φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3：ピンと止め金具は添付してあります。

チューブ内径（mm）	記号
	二山クレビス形（CB）基本寸法
	B	G	J	KK	MM	QA	QB	T	UA
Φ10	7	12.5	9	M4	4	8	4.5	2.4	12
Φ16	8	13	9	M5	5	8.5	4.5	3.2	18

チューブ内径（mm）	記号
	取付寸法
	CA	CB	CC	CD	CJ	CV	CW
Φ10	87	8	5	3.2	67	12	3.2
Φ16	94	10	10	5	69	18	6.5

チューブ内径（mm）	記号
	スイッチ付
	TO、T5、T2、T3		T2W、T3W		P
	RD	HD	RD	HD	P
Φ10	3.5	2.5	5.5	4	13.5
Φ16	2	3.5	3.5	5	17.0

SCP※3シリーズ共通付属品

一山ナックル（I）

材質：鋼（亜鉛クロメート処理）

型番	適用チューブ内径（mm）	CA	CB	CD	KK	MA	質量（g）
P2-I-10	Φ10	21	3.1	3.2	M4	9	17
P2-I-16	Φ16	25	6.4	5	M5	14	21

二山ナックル（Y）

材質：鋼（亜鉛クロメート処理）

注：ピンと止め輪は添付します。

型番	AA	CB	CD	KK	質量（g）
P2-Y-10	8	3.2	3.2	M4	25
P2-Y-16	11	6.5	5	M5	20

ナックル、ブラケット用ピン（P）、クレビス

材質：ステンレス鋼

注1：二山ナックル使用の際のピンと止め金具は製品に添付してあります。
注2：止め輪は添付します。

型番	適用チューブ内径（mm）	適用	C	D	CD	ℓ	L	質量（g）
P2-P-10	10	ナックル・ブラケット・クレビス	0.6	2.5	3.2	13	17	1.2
P2-P-10Z	10	Z用クレビス	0.6	2.5	3.2	16	20	1.4
P2-P-16	16	ナックル・ブラケット	0.7	4	5	13	18	3.0
P2-P-16A	16	クレビス	0.7	4	5	19	24	3.9

二山ブラケット（B2）

材質：鋼（亜鉛クロメート処理）

注：ピンと止め輪は添付します。

型番	適用チューブ内径（mm）	CD	E	CB	F	G	H	I	J	K	L	M	N	質量（g）
P2-B2-10	Φ10	3.2	29	3.2	8	2	4.2	12	22	30.2	40	36	18	44
P2-B2-16	Φ16	5	31	6.5	10	2.3	5.2	16	28	35.2	48	38	20	44

一山ブラケット（B1）

材質：鋼（亜鉛クロメート処理）

型番	適用チューブ内径（mm）	CD	E	EW	F	G	H	I	J	K	L	M	N	MA	質量（g）
P2-B1-10	Φ10	3.2	29	3.1	8	2	4.2	12	22	30.2	40	36	18	9	37
P2-B1-16	Φ16	5	35	6.4	10	2.3	5.2	16	28	35.2	48	42	20	14	48

型番リスト

表示件数

型番

SCPD3-00-16-15-HP1

SCPD3-[00,CB,FA,LS]-10-10-HP1

SCPD3-[00,CB,FA,LS]-10-10-O-HP1

SCPD3-[00,CB,FA,LS]-10-15-HP1

SCPD3-[00,CB,FA,LS]-10-15-O-HP1

SCPD3-[00,CB,FA,LS]-10-20-HP1

SCPD3-[00,CB,FA,LS]-10-20-O-HP1

SCPD3-[00,CB,FA,LS]-10-30-HP1

SCPD3-[00,CB,FA,LS]-10-30-O-HP1

SCPD3-[00,CB,FA,LS]-10-45-HP1

SCPD3-[00,CB,FA,LS]-10-45-O-HP1

SCPD3-[00,CB,FA,LS]-10-60-HP1

SCPD3-[00,CB,FA,LS]-10-60-O-HP1

SCPD3-[00,CB,FA,LS]-10-75-HP1

SCPD3-[00,CB,FA,LS]-10-75-O-HP1

SCPD3-[00,CB,FA,LS]-10-90-HP1

SCPD3-[00,CB,FA,LS]-10-90-O-HP1

SCPD3-[00,CB,FA,LS]-10-105-HP1

SCPD3-[00,CB,FA,LS]-10-105-O-HP1

SCPD3-[00,CB,FA,LS]-10-120-HP1

SCPD3-[00,CB,FA,LS]-10-120-O-HP1

SCPD3-[00,CB,FA,LS]-10-135-HP1

SCPD3-[00,CB,FA,LS]-10-135-O-HP1

SCPD3-[00,CB,FA,LS]-10-150-HP1

SCPD3-[00,CB,FA,LS]-10-150-O-HP1

SCPD3-[00,CB,FA,LS]-16-10-HP1

SCPD3-[00,CB,FA,LS]-16-10-O-HP1

SCPD3-[00,CB,FA,LS]-16-15-HP1

SCPD3-[00,CB,FA,LS]-16-15-O-HP1

SCPD3-[00,CB,FA,LS]-16-20-HP1

SCPD3-[00,CB,FA,LS]-16-20-O-HP1

SCPD3-[00,CB,FA,LS]-16-30-HP1

SCPD3-[00,CB,FA,LS]-16-30-O-HP1

SCPD3-[00,CB,FA,LS]-16-45-HP1

SCPD3-[00,CB,FA,LS]-16-45-O-HP1

SCPD3-[00,CB,FA,LS]-16-60-HP1

SCPD3-[00,CB,FA,LS]-16-60-O-HP1

SCPD3-[00,CB,FA,LS]-16-75-HP1

SCPD3-[00,CB,FA,LS]-16-75-O-HP1

SCPD3-[00,CB,FA,LS]-16-90-HP1

SCPD3-[00,CB,FA,LS]-16-90-O-HP1

SCPD3-[00,CB,FA,LS]-16-105-HP1

SCPD3-[00,CB,FA,LS]-16-105-O-HP1

SCPD3-[00,CB,FA,LS]-16-120-HP1

SCPD3-[00,CB,FA,LS]-16-120-O-HP1

SCPD3-[00,CB,FA,LS]-16-135-HP1

SCPD3-[00,CB,FA,LS]-16-135-O-HP1

SCPD3-[00,CB,FA,LS]-16-150-HP1

SCPD3-[00,CB,FA,LS]-16-150-O-HP1

SCPD3-[00,FA,LS]-6-10-HP1

SCPD3-[00,FA,LS]-6-10-O-HP1

SCPD3-[00,FA,LS]-6-15-HP1

SCPD3-[00,FA,LS]-6-15-O-HP1

SCPD3-[00,FA,LS]-6-20-HP1

SCPD3-[00,FA,LS]-6-20-O-HP1

SCPD3-[00,FA,LS]-6-30-HP1

SCPD3-[00,FA,LS]-6-30-O-HP1

SCPD3-[00,FA,LS]-6-45-HP1

SCPD3-[00,FA,LS]-6-45-O-HP1

SCPD3-[00,FA,LS]-6-60-HP1

ストローク L

(mm)

シリンダ内径 D

(φ)

使用圧力

(MPa)

支持形式

スイッチ用磁石

スイッチ数

リード線長さ

(m)

ヘッド側ポート方向

スイッチ形番

ヘッド側ボート方向

最小発注数量

15	16	0.1～1.0	00：基本形	なし	なし	なし	垂直方向	なし	-	1個
10	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
10	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
15	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
15	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
20	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
20	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
30	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
30	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
45	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
45	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
60	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
60	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
75	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
75	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
90	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
90	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
105	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
105	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
120	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
120	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
135	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
135	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
150	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
150	10	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
10	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
10	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
15	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
15	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
20	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
20	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
30	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
30	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
45	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
45	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
60	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
60	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
75	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
75	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
90	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
90	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
105	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
105	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
120	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
120	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
135	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
135	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
150	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
150	16	0.1～1.0	00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
10	6	0.15～1.0	00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
10	6	0.15～1.0	00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
15	6	0.15～1.0	00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
15	6	0.15～1.0	00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
20	6	0.15～1.0	00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
20	6	0.15～1.0	00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
30	6	0.15～1.0	00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
30	6	0.15～1.0	00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
45	6	0.15～1.0	00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個
45	6	0.15～1.0	00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	O：軸方向	1個
60	6	0.15～1.0	00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）	なし	-	-	-	-	垂直方向	1個

通常単価(税別) (税込単価)	通常出荷日

3,337円 ( 3,671円 )	7日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	34日目
- ( - )	34日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目

基本情報

基本情報

【特長】
・超小型、最軽量の小口径丸形汎用シリンダです
・特殊配合による耐摩耗性パッキン、高頻度対応グリースの採用、シール機能の最適化により安定稼働、長寿命を実現
・作動回数を重ねても始動圧力が一定だから、作動時間も一定
・チョコ停しらずで安定稼働に貢献
・標準品ペンシルシリンダSCPD3シリーズと同一寸法のため、設計変更、設備の改造なしで置き換え可能

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

高耐久機器HPシリーズペンシルシリンダ SCPD3-HP1シリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品高耐久機器HPシリーズペンシルシリンダ SCPD3-HP1シリーズ	高耐久機器HPシリーズ（長寿命）スーパーマイクロシリンダ SCM-HP1シリーズ	高耐久機器HPシリーズ（耐環境）ペンシルシリンダ	高耐久機器HPシリーズスーパーツインロッドシリンダ STR2-M/B-HP1シリーズ	高耐久機器HPシリーズスーパーマイクロシリンダ SCM-G-HP1シリーズ	高耐久機器HPシリーズ（耐環境）タイロッド形シリンダ SCG-G-HP1シリーズ
メーカー	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ
通常価格	-	-	6,130円 -	-	-	-
通常出荷日	7日目〜	9日目〜	9日目	7日目〜	9日目〜	9日目〜
種類	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ
シリンダ作動方式	複動	複動	複動	複動	複動	複動
ロッド作動方式	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド
本体形状	丸形	丸形	丸形	ガイド付	丸形	角形
付加機能	標準	標準	標準	標準	標準	標準
