ＣＫＤ

高耐久機器HPシリーズ（長寿命）スーパーマイクロシリンダ SCM-HP1シリーズ

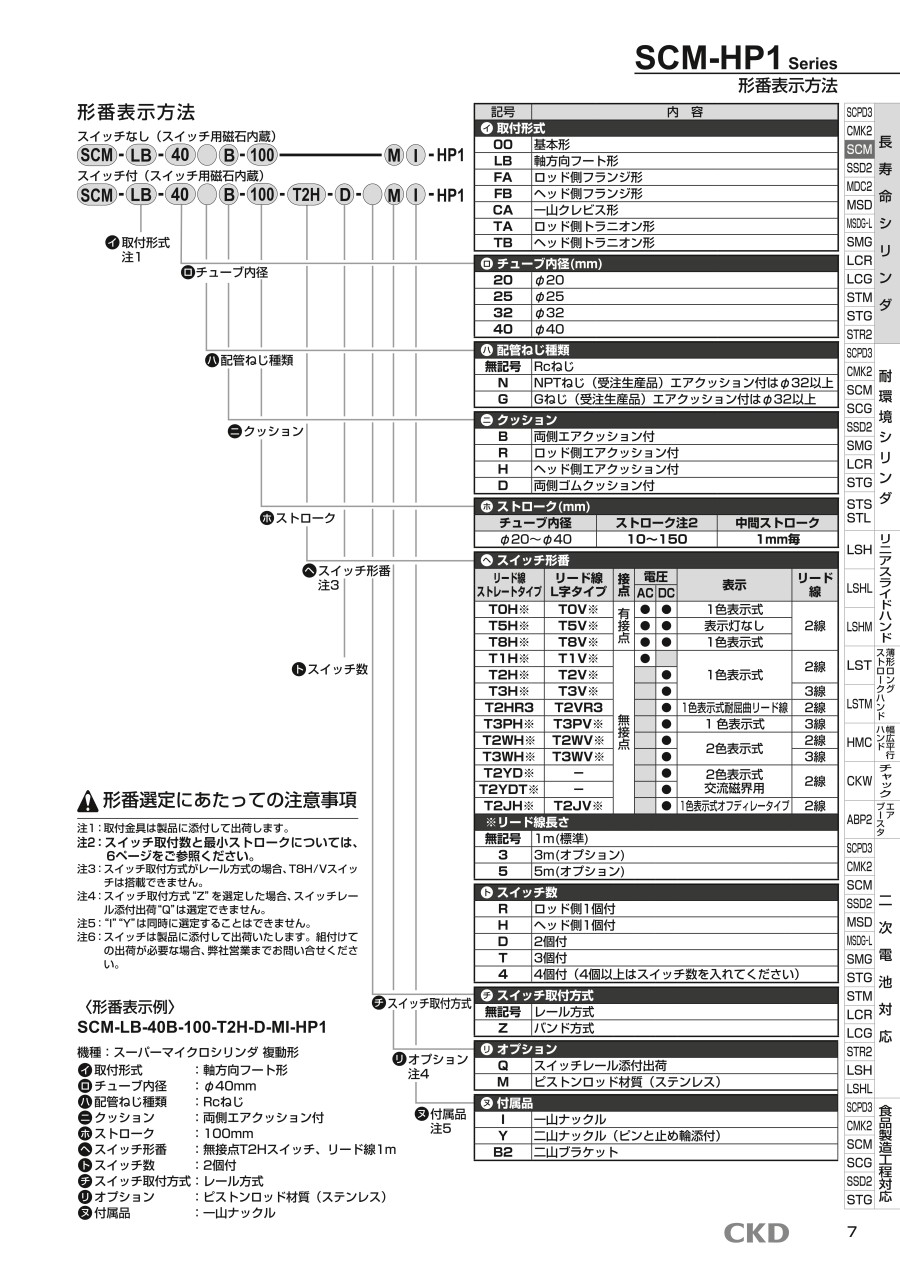

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

省スペース形スーパーコンパクトシリンダ SSD2シリーズ

4.5

通常価格(税別)： 2,232円 (税込価格：2,455円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

一般形スーパーマイクロシリンダ SCMシリーズ

通常価格(税別)： 4,546円 (税込価格：5,001円)

通常出荷日：在庫品1日目

長寿命シリンダ。【特長】・内径サイズが豊富な丸形シリンダです。外観が非常にスマ...

詳細情報を確認する

種類
一般型シリンダ
シリンダ作動方式
複動
ロッド作動方式
片ロッド
本体形状
丸形
付加機能
標準
環境・用途
高速・高頻度
エンドロック
なし(標準)
バルブ
なし
スイッチ用磁石
内蔵
周囲温度 (℃)
-10～60
使用圧力 (Mpa)
0.1～1.0

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が49型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

基本形（OO）スイッチ取付方式：レール方式

ゴムクッション付

エアクッション付

チューブ内径（mm）	記号
	基本形（OO）基本寸法
	A	B	C	D	DA	EE（注）	GH	GR	J	KK	LL	MA	MB
Φ20	−	13	16	26	M4深さ6.5	Rc1/8	17	19	12	M8	69	11	11
Φ25	−	17	20	31	M5深さ6.5	Rc1/8	17	19	14	M10×1.25	69	11	11
Φ32	22	17	20	38	M5深さ7.5	Rc1/8	17	19	18	M10×1.25	71	11	10
Φ40	30	22	27	47	M6深さ12	Rc1/8	19	20	25	M14×1.5	78	12	10

チューブ内径（mm）	記号
	基本形（OO）基本寸法
	MC	MD	MM	MN	MO	N	QA	QB	SD	T	WF	X	XF
Φ20	24	M5	8	6	4	2	12	10	14	5	19	106	35
Φ25	29	M6	10	8	5	2	12	10	16.5	6	20	111	40
Φ32	36	M8	12	10	5.5	2	12	10	20	6	18	113	40
Φ40	44	M10	16	14	6	2	13	12	26	8	20	130	50

チューブ内径（mm）	記号
	ジャバラ付				エアクッション付
	b	d	s	l	EA	EB	EC	EE*（注）	Eθ
Φ20	30	30	25.7	（ストローク/3）+18.5	14	12	27	M5	30゜
Φ25	35	30	30.7	（ストローク/3）+20.5	14	12	29.5	M5	30゜
Φ32	31.5	35	37.7	（ストローク/3）+19	14	12	32.8	Rc1/8	25゜
Φ40	40	35	46.7	（ストローク/3）+18.5	15	12	36.6	Rc1/8	20゜

チューブ内径（mm）	記号
	スイッチ取付方式：レール方式
	P	GB	HD			RD
	P	GB	T0/T5	T2/T2R T3/T3P	T2W T3W	T0/T5	T2/T2R T3/T3P	T2W T3W
Φ20	19.5	23	3.0	6.5	8.5	7.5	7.5	9.5
Φ25	22	24.4	2.0	5.5	7.5	8.5	8.5	10.5
Φ32	25.5	25	3.0	6.5	8.5	9.5	9.5	11.5
Φ40	30	25.7	5.0	8.5	10.5	11.5	11.5	13.5

注：Φ20、Φ25は配管ポート（EE）が異なります。エアクッション付寸法表（EE*）をご参照ください。

基本形（OO）スイッチ取付方式：バンド方式

ゴムクッション付

エアクッション付

チューブ内径（mm）	記号
	スイッチ取付方式：バンド方式
	GD			GC			GH	GR
	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	GH	GR
Φ20	2.5	2.5	4.5	3.5	3.5	5.5	17	19
Φ25	1.5	1.5	3.5	4.5	4.5	6.5	17	19
Φ32	2.5	2.5	4.5	5.5	5.5	7.5	17	19
Φ40	4.5	4.5	6.5	7.5	7.5	9.5	19	20

チューブ内径（mm）	記号
	スイッチ取付方式：バンド方式
	HD			RD			P1	P2	P3	Pθ
	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	P1	P2	P3	Pθ
Φ20	6.5	6.5	8.5	7.5	7.5	9.5	19.6	21.5	14	（38°）
Φ25	5.5	5.5	7.5	8.5	8.5	10.5	22.1	23.9	14	（34°）
Φ32	6.5	6.5	8.5	9.5	9.5	11.5	25.6	27.6	16	（30°）
Φ40	8.5	8.5	10.5	11.5	11.5	13.5	30.2	32.1	16	（26°）

軸方向フート形（LB）スイッチ取付方式：レール方式

軸方向フート形（LB）スイッチ取付方式：バンド方式

チューブ内径（mm）	記号
	軸方向フート形（LB）基本寸法
	A	B	C	D	DA	EE（注）	GH	GR	KK	LA	LB	LC	LD
Φ20	−	13	16	26	M4	Rc1/8	17	19	M8	109.8	15.1	7.1	5.7
Φ25	−	17	20	31	M5	Rc1/8	17	19	M10×1.25	115.6	15.1	7.1	5.7
Φ32	22	17	20	38	M5	Rc1/8	17	19	M10×1.25	117.6	16.1	8.1	6.8
Φ40	30	22	27	47	M6	Rc1/8	19	20	M14×1.5	135.2	16.6	9.1	6.8

チューブ内径（mm）	記号
	軸方向フート形（LB）基本寸法
	LE	LF	LH	LL	LR	LS	LT	LX	M	MM	QA	QB	SD	T	W	WF
Φ20	4	28.9	20	69	32	44	3.2	45.2	2.6	8	12	10	14	5	10	19
Φ25	4	29.9	22	69	36	49	3.2	45.2	3.4	10	12	10	16.5	6	10	20
Φ32	4	30.9	25	71	44	58	3.2	45.2	3.4	12	12	10	20	6	10	18
Φ40	4	33.4	30	78	54	71	3.2	51.2	4	16	13	12	26	8	10	20

チューブ内径（mm）	記号
	ジャバラ付				スイッチ取付方式：レール方式
	b	d	s	l	P	GB	HD			RD
	b	d	s	l	P	GB	T0/T5	T2/T2R T3/T3P	T2W T3W	T0/T5	T2/T2R T3/T3P	T2W T3W
Φ20	30	30	25.7	（ストローク/3）+18.5	19.5	23	3.0	6.5	8.5	7.5	7.5	9.5
Φ25	35	30	30.7	（ストローク/3）+20.5	22	24.4	2.0	5.5	7.5	8.5	8.5	10.5
Φ32	31.5	35	37.7	（ストローク/3）+19	25.5	25	3.0	6.5	8.5	9.5	9.5	11.5
Φ40	40	35	46.7	（ストローク/3）+18.5	30	25.7	5.0	8.5	10.5	11.5	11.5	13.5

チューブ内径（mm）	記号
	スイッチ取付方式：バンド方式
	GD			GC			HD			RD			P1	P2	P3	Pθ
	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	P1	P2	P3	Pθ
Φ20	2.5	2.5	4.5	3.5	3.5	5.5	6.5	6.5	8.5	7.5	7.5	9.5	19.6	21.5	14	（38°）
Φ25	1.5	1.5	3.5	4.5	4.5	6.5	5.5	5.5	7.5	8.5	8.5	10.5	22.1	23.9	14	（34°）
Φ32	2.5	2.5	4.5	5.5	5.5	7.5	6.5	6.5	8.5	9.5	9.5	11.5	25.6	27.6	16	（30°）
Φ40	4.5	4.5	6.5	7.5	7.5	9.5	8.5	8.5	10.5	11.5	11.5	13.5	30.2	32.1	16	（26°）

注：エアクッション付のニードル関係寸法及びポート口径は基本形と同一寸法です。（Φ20・Φ25は基本形と異なります。）

ロッド側フランジ形（FA）スイッチ取付方式：レール方式

ロッド側フランジ形（FA）スイッチ取付方式：バンド方式

チューブ内径（mm）	記号
	ロッド側フランジ形（FA）基本寸法
	A	B	C	D	DA	EE（注）	FD	FF	FG	FL	FM	FT
Φ20	−	13	16	26	M4	Rc1/8	5.5	11	77	28	40	6
Φ25	−	17	20	31	M5	Rc1/8	5.5	11	78	32	44	7
Φ32	22	17	20	38	M5	Rc1/8	6.6	11	80	38	53	7
Φ40	30	22	27	47	M6	Rc1/8	6.6	12	88	46	61	8

チューブ内径（mm）	記号
	ロッド側フランジ形（FA）基本寸法
	GH	GR	J	KK	LL	MM	N	QA	QB	SD	T	WF	X
Φ20	17	19	12	M8	69	8	2	12	10	14	5	19	106
Φ25	17	19	14	M10×1.25	69	10	2	12	10	16.5	6	20	111
Φ32	17	19	18	M10×1.25	71	12	2	12	10	20	6	18	113
Φ40	19	20	25	M14×1.5	78	16	2	13	12	26	8	20	130

チューブ内径（mm）	記号
	ジャバラ付				スイッチ取付方式：レール方式
	b	d	s	l	HD			RD
	b	d	s	l	T0/T5	T2/T2R T3/T3P	T2W T3W	T0/T5	T2/T2R T3/T3P	T2W T3W
Φ20	30	30	25.7	（ストローク/3）+18.5	3.0	6.5	8.5	7.5	7.5	9.5
Φ25	35	30	30.7	（ストローク/3）+20.5	2.0	5.5	7.5	8.5	8.5	10.5
Φ32	31.5	35	37.7	（ストローク/3）+19	3.0	6.5	8.5	9.5	9.5	11.5
Φ40	40	35	46.7	（ストローク/3）+18.5	5.0	8.5	10.5	11.5	11.5	13.5

チューブ内径（mm）	記号
	スイッチ取付方式：バンド方式
	GD			GC			HD			RD			P1	P2	P3	Pθ
	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	P1	P2	P3	Pθ
Φ20	2.5	2.5	4.5	3.5	3.5	5.5	6.5	6.5	8.5	7.5	7.5	9.5	19.6	21.5	14	（38°）
Φ25	1.5	1.5	3.5	4.5	4.5	6.5	5.5	5.5	7.5	8.5	8.5	10.5	22.1	23.9	14	（34°）
Φ32	2.5	2.5	4.5	5.5	5.5	7.5	6.5	6.5	8.5	9.5	9.5	11.5	25.6	27.6	16	（30°）
Φ40	4.5	4.5	6.5	7.5	7.5	9.5	8.5	8.5	10.5	11.5	11.5	13.5	30.2	32.1	16	（26°）

注：エアクッション付のニードル関係寸法及びポート口径は基本形と同一寸法です。（Φ20・Φ25は基本形と異なります。）

ヘッド側フランジ形（FB）スイッチ取付方式：レール方式

ヘッド側フランジ形（FB）スイッチ取付方式：バンド方式

チューブ内径（mm）	記号
	ヘッド側フランジ形（FB）基本寸法
	A	B	C	D	DA	EE（注）	FA	FD	FJ	FL	FM	FT
Φ20	−	13	16	26	M4	Rc1/8	112	5.5	92	28	40	6
Φ25	−	17	20	31	M5	Rc1/8	118	5.5	94	32	44	7
Φ32	22	17	20	38	M5	Rc1/8	120	6.6	96	38	53	7
Φ40	30	22	27	47	M6	Rc1/8	138	6.6	106	46	61	8

チューブ内径（mm）	記号
	ヘッド側フランジ形（FB）基本寸法
	GH	GR	J	KK	LL	MM	N	QA	QB	SD	T	WF	b
Φ20	17	19	12	M8	69	8	2	12	10	14	5	19	30
Φ25	17	19	14	M10×1.25	69	10	2	12	10	16.5	6	20	35
Φ32	17	19	18	M10×1.25	71	12	2	12	10	20	6	18	31.5
Φ40	19	20	25	M14×1.5	78	16	2	13	12	26	8	20	40

チューブ内径（mm）	記号
	ジャバラ付			スイッチ取付方式：レール方式
	d	s	l	HD			RD
	d	s	l	T0/T5	T2/T2R T3/T3P	T2W T3W	T0/T5	T2/T2R T3/T3P	T2W T3W
Φ20	30	25.7	（ストローク/3）+18.5	3.0	6.5	8.5	7.5	7.5	9.5
Φ25	30	30.7	（ストローク/3）+20.5	2.0	5.5	7.5	8.5	8.5	10.5
Φ32	35	37.7	（ストローク/3）+19	3.0	6.5	8.5	9.5	9.5	11.5
Φ40	35	46.7	（ストローク/3）+18.5	5.0	8.5	10.5	11.5	11.5	13.5

チューブ内径（mm）	記号
	スイッチ取付方式：バンド方式
	GD			GC			HD			RD			P1	P2	P3	Pθ
	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	P1	P2	P3	Pθ
Φ20	2.5	2.5	4.5	3.5	3.5	5.5	6.5	6.5	8.5	7.5	7.5	9.5	19.6	21.5	14	（38°）
Φ25	1.5	1.5	3.5	4.5	4.5	6.5	5.5	5.5	7.5	8.5	8.5	10.5	22.1	23.9	14	（34°）
Φ32	2.5	2.5	4.5	5.5	5.5	7.5	6.5	6.5	8.5	9.5	9.5	11.5	25.6	27.6	16	（30°）
Φ40	4.5	4.5	6.5	7.5	7.5	9.5	8.5	8.5	10.5	11.5	11.5	13.5	30.2	32.1	16	（26°）

注：エアクッション付のニードル関係寸法及びポート口径は基本形と同一寸法です。（Φ20・Φ25は基本形と異なります。）

一山クレビス形（CA）スイッチ取付方式：レール方式

一山クレビス形（CA）スイッチ取付方式：バンド方式

チューブ内径（mm）	記号
	一山クレビス形（CA）基本寸法
	A	B	C	CA	CD	CE	CT	CI	CJ	CM	CN	D	DA
Φ20	−	13	16	129	8	11	3.2	10.8	100	29	38.6	26	M4
Φ25	−	17	20	138	10	13	3.2	12.8	103	33	42.6	31	M5
Φ32	22	17	20	145.5	12	15	4.5	15.5	108.5	40	54	38	M5
Φ40	30	22	27	167.5	14	18	4.5	17.5	119.5	49	65	47	M6

チューブ内径（mm）	記号
	一山クレビス形（CA）基本寸法
	EE（注）	GH	GR	J	KK	LL	MM	Q	QA	QB	SD	T	WF
Φ20	Rc1/8	17	19	12	M8	69	8	13	12	10	14	5	19
Φ25	Rc1/8	17	19	14	M10×1.25	69	10	15.5	12	10	16.5	6	20
Φ32	Rc1/8	17	19	18	M10×1.25	71	12	19	12	10	20	6	18
Φ40	Rc1/8	19	20	25	M14×1.5	78	16	23.5	13	12	26	8	20

チューブ内径（mm）	記号
	ジャバラ付				スイッチ取付方式：レール方式
	b	d	s	l	P	GB	HD			RD
	b	d	s	l	P	GB	T0/T5	T2/T2R T3/T3P	T2W T3W	T0/T5	T2/T2R T3/T3P	T2W T3W
Φ20	30	30	25.7	（ストローク/3）+18.5	19.5	23	3.0	6.5	8.5	7.5	7.5	9.5
Φ25	35	30	30.7	（ストローク/3）+20.5	22	24.4	2.0	5.5	7.5	8.5	8.5	10.5
Φ32	31.5	35	37.7	（ストローク/3）+19	25.5	25	3.0	6.5	8.5	9.5	9.5	11.5
Φ40	40	35	46.7	（ストローク/3）+18.5	30	25.7	5.0	8.5	10.5	11.5	11.5	13.5

チューブ内径（mm）	記号
	スイッチ取付方式：バンド方式
	GD			GC			HD			RD			P1	P2	P3	Pθ
	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	P1	P2	P3	Pθ
Φ20	2.5	2.5	4.5	3.5	3.5	5.5	6.5	6.5	8.5	7.5	7.5	9.5	19.6	21.5	14	（38°）
Φ25	1.5	1.5	3.5	4.5	4.5	6.5	5.5	5.5	7.5	8.5	8.5	10.5	22.1	23.9	14	（34°）
Φ32	2.5	2.5	4.5	5.5	5.5	7.5	6.5	6.5	8.5	9.5	9.5	11.5	25.6	27.6	16	（30°）
Φ40	4.5	4.5	6.5	7.5	7.5	9.5	8.5	8.5	10.5	11.5	11.5	13.5	30.2	32.1	16	（26°）

注：エアクッション付のニードル関係寸法及びポート口径は基本形と同一寸法です。（Φ20・Φ25は基本形と異なります。）

一山クレビス形（CA）ブラケット付（オプション記号B2）スイッチ取付方式：レール方式

一山クレビス形（CA）ブラケット付（オプション記号B2）スイッチ取付方式：バンド方式

チューブ内径（mm）	記号
	一山クレビス形（CA）ブラケット付（オプション記号B2）基本寸法
	A	B	C	CG	CH	CI	CJ	CK	CM	CO	CP	CQ	CR	CS	CT	CV
Φ20	−	13	16	42	28	10.8	100	139	29	38	25	43.4	35.8	16	3.2	5.5
Φ25	−	17	20	42	28	12.8	103	146	33	45.5	30	48	39.8	20	3.2	5.5
Φ32	22	17	20	48	28	15.5	108.5	154.5	40	54	35	59.4	49.4	22	4.5	6.6
Φ40	30	22	27	56	30	17.5	119.5	177.5	49	63.5	40	71.4	58.4	30	4.5	6.6

チューブ内径（mm）	記号
	一山クレビス形（CA）ブラケット付（オプション記号B2）基本寸法
	CW	D	DA	EE（注）	GH	GR	J	KK	LL	MM	QA	QB	T	WF
Φ20	10	26	M4	Rc1/8	17	19	12	M8	69	8	12	10	5	19
Φ25	10	31	M5	Rc1/8	17	19	14	M10×1.25	69	10	12	10	6	20
Φ32	10	38	M5	Rc1/8	17	19	18	M10×1.25	71	12	12	10	6	18
Φ40	10	47	M6	Rc1/8	19	20	25	M14×1.5	78	16	13	12	8	20

チューブ内径（mm）	記号
	ジャバラ付				スイッチ取付方式：レール方式
	b	d	s	l	P	GB	HD			RD
	b	d	s	l	P	GB	T0/T5	T2/T2R T3/T3P	T2W T3W	T0/T5	T2/T2R T3/T3P	T2W T3W
Φ20	30	30	25.7	（ストローク/3）+18.5	19.5	23	3.0	6.5	8.5	7.5	7.5	9.5
Φ25	35	30	30.7	（ストローク/3）+20.5	22	24.4	2.0	5.5	7.5	8.5	8.5	10.5
Φ32	31.5	35	37.7	（ストローク/3）+19	25.5	25	3.0	6.5	8.5	9.5	9.5	11.5
Φ40	40	35	46.7	（ストローク/3）+18.5	30	25.7	5.0	8.5	10.5	11.5	11.5	13.5

チューブ内径（mm）	記号
	スイッチ取付方式：バンド方式
	GD			GC			HD			RD			P1	P2	P3	Pθ
	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	P1	P2	P3	Pθ
Φ20	2.5	2.5	4.5	3.5	3.5	5.5	6.5	6.5	8.5	7.5	7.5	9.5	19.6	21.5	14	（38°）
Φ25	1.5	1.5	3.5	4.5	4.5	6.5	5.5	5.5	7.5	8.5	8.5	10.5	22.1	23.9	14	（34°）
Φ32	2.5	2.5	4.5	5.5	5.5	7.5	6.5	6.5	8.5	9.5	9.5	11.5	25.6	27.6	16	（30°）
Φ40	4.5	4.5	6.5	7.5	7.5	9.5	8.5	8.5	10.5	11.5	11.5	13.5	30.2	32.1	16	（26°）

注：エアクッション付のニードル関係寸法及びポート口径は基本形と同一寸法です。（Φ20・Φ25は基本形と異なります。）

ロッド側トラニオン形（TA）スイッチ取付方式：レール方式

ロッド側トラニオン形（TA）スイッチ取付方式：バンド方式

チューブ内径（mm）	記号
	ロッド側トラニオン形（TA）基本寸法
	A	B	C	D	EE（注1）	GH	GR	J	KK	LL
Φ20	−	13	16	26	Rc1/8	17	19	12	M8	69
Φ25	−	17	20	31	Rc1/8	17	19	14	M10×1.25	69
Φ32	22	17	20	38	Rc1/8	17	19	18	M10×1.25	71
Φ40	30	22	27	47	Rc1/8	19	20	25	M14×1.5	78

チューブ内径（mm）	記号
	ロッド側トラニオン形（TA）基本寸法
	MM	QA	QB	T	TF	TG	TL	TM	TN	TT	WF	X
Φ20	8	12	10	5	28	60	28	39	47.6	8	19	106
Φ25	10	12	10	6	29	60	33	43	53	10	20	111
Φ32	12	12	10	6	29	62	40	54.5	67.7	12	18	113
Φ40	16	13	12	8	32	68	49	65.9	81.1	14	20	130

チューブ内径（mm）	記号
	ジャバラ付				スイッチ取付方式：レール方式
	b	d	s	l	P	GB	HD			RD
	b	d	s	l	P	GB	T0/T5	T2/T2R T3/T3P	T2W T3W	T0/T5	T2/T2R T3/T3P	T2W T3W
Φ20	30	30	25.7	（ストローク/3）+18.5	19.5	23	3.0	6.5	8.5	7.5	7.5	9.5
Φ25	35	30	30.7	（ストローク/3）+20.5	22	24.4	2.0	5.5	7.5	8.5	8.5	10.5
Φ32	31.5	35	37.7	（ストローク/3）+19	25.5	25	3.0	6.5	8.5	9.5	9.5	11.5
Φ40	40	35	46.7	（ストローク/3）+18.5	30	25.7	5.0	8.5	10.5	11.5	11.5	13.5

チューブ内径（mm）	記号
	スイッチ取付方式：バンド方式
	GD			GC			HD			RD			P1	P2	P3	Pθ
	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	P1	P2	P3	Pθ
Φ20	2.5	2.5	4.5	3.5	3.5	5.5	6.5	6.5	8.5	7.5	7.5	9.5	19.6	21.5	14	（38°）
Φ25	1.5	1.5	3.5	4.5	4.5	6.5	5.5	5.5	7.5	8.5	8.5	10.5	22.1	23.9	14	（34°）
Φ32	2.5	2.5	4.5	5.5	5.5	7.5	6.5	6.5	8.5	9.5	9.5	11.5	25.6	27.6	16	（30°）
Φ40	4.5	4.5	6.5	7.5	7.5	9.5	8.5	8.5	10.5	11.5	11.5	13.5	30.2	32.1	16	（26°）

注1：エアクッション付のニードル関係寸法及びポート口径は基本形と同一寸法です。（Φ20・Φ25は基本形と異なります。）
注2：カラー・平座金・六角穴付ボルトから構成されています。

ロッド側トラニオン（TA）ブラケット付（オプション記号：B2）スイッチ取付方式：レール方式

ロッド側トラニオン（TA）ブラケット付（オプション記号：B2）スイッチ取付方式：バンド方式

チューブ内径（mm）	記号
	ロッド側トラニオン形（TA）ブラケット付（オプション記号B2）基本寸法
	A	B	C	CG	CH	CP	CR	CS	CT	CV	CW	D	EE（注）	GH	GR
Φ20	−	13	16	42	28	25	35.8	16	3.2	5.5	10	26	Rc1/8	17	19
Φ25	−	17	20	42	28	30	39.8	20	3.2	5.5	10	31	Rc1/8	17	19
Φ32	22	17	20	48	28	35	49.4	22	4.5	6.6	10	38	Rc1/8	17	19
Φ40	30	22	27	56	30	40	58.4	30	4.5	6.6	10	47	Rc1/8	19	20

チューブ内径（mm）	記号
	ロッド側トラニオン形（TA）ブラケット付（オプション記号B2）基本寸法
	J	KK	LL	MM	QA	QB	T	TF	TG	TL	TM	TN	TT	WF	X
Φ20	12	M8	69	8	12	10	5	28	60	28	39	47.6	8	19	106
Φ25	14	M10×1.25	69	10	12	10	6	29	60	33	43	53	10	20	111
Φ32	18	M10×1.25	71	12	12	10	6	29	62	40	54.5	67.7	12	18	113
Φ40	25	M14×1.5	78	16	13	12	8	32	68	49	65.9	81.1	14	20	130

チューブ内径（mm）	記号
	ジャバラ付				スイッチ取付方式：レール方式
	b	d	s	l	P	GB	HD			RD
	b	d	s	l	P	GB	T0/T5	T2/T2R T3/T3P	T2W T3W	T0/T5	T2/T2R T3/T3P	T2W T3W
Φ20	30	30	25.7	（ストローク/3）+18.5	19.5	23	3.0	6.5	8.5	7.5	7.5	9.5
Φ25	35	30	30.7	（ストローク/3）+20.5	22	24.4	2.0	5.5	7.5	8.5	8.5	10.5
Φ32	31.5	35	37.7	（ストローク/3）+19	25.5	25	3.0	6.5	8.5	9.5	9.5	11.5
Φ40	40	35	46.7	（ストローク/3）+18.5	30	25.7	5.0	8.5	10.5	11.5	11.5	13.5

チューブ内径（mm）	記号
	スイッチ取付方式：バンド方式
	GD			GC			HD			RD			P1	P2	P3	Pθ
	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	P1	P2	P3	Pθ
Φ20	2.5	2.5	4.5	3.5	3.5	5.5	6.5	6.5	8.5	7.5	7.5	9.5	19.6	21.5	14	（38°）
Φ25	1.5	1.5	3.5	4.5	4.5	6.5	5.5	5.5	7.5	8.5	8.5	10.5	22.1	23.9	14	（34°）
Φ32	2.5	2.5	4.5	5.5	5.5	7.5	6.5	6.5	8.5	9.5	9.5	11.5	25.6	27.6	16	（30°）
Φ40	4.5	4.5	6.5	7.5	7.5	9.5	8.5	8.5	10.5	11.5	11.5	13.5	30.2	32.1	16	（26°）

注：エアクッション付のニードル関係寸法及びポート口径は基本形と同一寸法です。（Φ20・Φ25は基本形と異なります。）

ヘッド側トラニオン形（TB）スイッチ取付方式：レール方式

ヘッド側トラニオン形（TB）スイッチ取付方式：バンド方式

チューブ内径（mm）	記号
	ヘッド側トラニオン形（TB）基本寸法
	A	B	C	D	EE（注1）	GH	GR	J	KK	LL	MM
Φ20	−	13	16	26	Rc1/8	17	19	12	M8	69	8
Φ25	−	17	20	31	Rc1/8	17	19	14	M10×1.25	69	10
Φ32	22	17	20	38	Rc1/8	17	19	18	M10×1.25	71	12
Φ40	30	22	27	47	Rc1/8	19	20	25	M14×1.5	78	16

チューブ内径（mm）	記号
	ヘッド側トラニオン形（TB）基本寸法
	QA	QB	T	TJ	TK	TL	TM	TN	TT	WF	X
Φ20	12	10	5	75	13	28	39	47.6	8	19	106
Φ25	12	10	6	76	13	33	43	53	10	20	111
Φ32	12	10	6	79	12	40	54.5	67.7	12	18	113
Φ40	13	12	8	88	12	49	65.9	81.1	14	20	130

チューブ内径（mm）	記号
	ジャバラ付				スイッチ取付方式：レール方式
	b	d	s	l	P	GB	HD			RD
	b	d	s	l	P	GB	T0/T5	T2/T2R T3/T3P	T2W T3W	T0/T5	T2/T2R T3/T3P	T2W T3W
Φ20	30	30	25.7	（ストローク/3）+18.5	19.5	23	3.0	6.5	8.5	7.5	7.5	9.5
Φ25	35	30	30.7	（ストローク/3）+20.5	22	24.4	2.0	5.5	7.5	8.5	8.5	10.5
Φ32	31.5	35	37.7	（ストローク/3）+19	25.5	25	3.0	6.5	8.5	9.5	9.5	11.5
Φ40	40	35	46.7	（ストローク/3）+18.5	30	25.7	5.0	8.5	10.5	11.5	11.5	13.5

チューブ内径（mm）	記号
	スイッチ取付方式：バンド方式
	GD			GC			HD			RD			P1	P2	P3	Pθ
	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	P1	P2	P3	Pθ
Φ20	2.5	2.5	4.5	3.5	3.5	5.5	6.5	6.5	8.5	7.5	7.5	9.5	19.6	21.5	14	（38°）
Φ25	1.5	1.5	3.5	4.5	4.5	6.5	5.5	5.5	7.5	8.5	8.5	10.5	22.1	23.9	14	（34°）
Φ32	2.5	2.5	4.5	5.5	5.5	7.5	6.5	6.5	8.5	9.5	9.5	11.5	25.6	27.6	16	（30°）
Φ40	4.5	4.5	6.5	7.5	7.5	9.5	8.5	8.5	10.5	11.5	11.5	13.5	30.2	32.1	16	（26°）

ヘッド側トラニオン（TB）ブラケット付（オプション記号：B2）スイッチ取付方式：レール方式

ヘッド側トラニオン（TB）ブラケット付（オプション記号：B2）スイッチ取付方式：バンド方式

チューブ内径（mm）	記号
	ヘッド側トラニオン形（TB）ブラケット付（オプション記号B2）基本寸法
	A	B	C	CG	CH	CP	CR	CS	CT	CV	CW	D	EE（注）	GH	GR
Φ20	−	13	16	42	28	25	35.4	16	3.2	5.5	10	26	Rc1/8	17	19
Φ25	−	17	20	42	28	30	39.4	20	3.2	5.5	10	31	Rc1/8	17	19
Φ32	22	17	20	48	28	35	49	22	4.5	6.6	10	38	Rc1/8	17	19
Φ40	30	22	27	56	30	40	58	30	4.5	6.6	10	47	Rc1/8	19	20

チューブ内径（mm）	記号
	ヘッド側トラニオン形（TB）ブラケット付（オプション記号B2）基本寸法
	J	KK	LL	MM	QA	QB	T	TA	TJ	TL	TM	TN	TT	WF	X
Φ20	12	M8	69	8	12	10	5	114	75	28	39	47.6	8	19	106
Φ25	14	M10×1.25	69	10	12	10	6	119	76	33	43	53	10	20	111
Φ32	18	M10×1.25	71	12	12	10	6	125	79	40	54.5	67.7	12	18	113
Φ40	25	M14×1.5	78	16	13	12	8	146	88	49	65.9	81.1	14	20	130

チューブ内径（mm）	記号
	ジャバラ付				スイッチ取付方式：レール方式
	b	d	s	l	P	GB	HD			RD
	b	d	s	l	P	GB	T0/T5	T2/T2R T3/T3P	T2W T3W	T0/T5	T2/T2R T3/T3P	T2W T3W
Φ20	30	30	25.7	（ストローク/3）+18.5	19.5	23	3.0	6.5	8.5	7.5	7.5	9.5
Φ25	35	30	30.7	（ストローク/3）+20.5	22	24.4	2.0	5.5	7.5	8.5	8.5	10.5
Φ32	31.5	35	37.7	（ストローク/3）+19	25.5	25	3.0	6.5	8.5	9.5	9.5	11.5
Φ40	40	35	46.7	（ストローク/3）+18.5	30	25.7	5.0	8.5	10.5	11.5	11.5	13.5

チューブ内径（mm）	記号
	スイッチ取付方式：バンド方式
	GD			GC			HD			RD			P1	P2	P3	Pθ
	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	T0/T5	T2/T3	T2W T3W	P1	P2	P3	Pθ
Φ20	2.5	2.5	4.5	3.5	3.5	5.5	6.5	6.5	8.5	7.5	7.5	9.5	19.6	21.5	14	（38°）
Φ25	1.5	1.5	3.5	4.5	4.5	6.5	5.5	5.5	7.5	8.5	8.5	10.5	22.1	23.9	14	（34°）
Φ32	2.5	2.5	4.5	5.5	5.5	7.5	6.5	6.5	8.5	9.5	9.5	11.5	25.6	27.6	16	（30°）
Φ40	4.5	4.5	6.5	7.5	7.5	9.5	8.5	8.5	10.5	11.5	11.5	13.5	30.2	32.1	16	（26°）

注：エアクッション付のニードル関係寸法及びポート口径は基本形と同一寸法です。（Φ20・Φ25は基本形と異なります。）

付属品外形寸法図

一山ナックル SCM-I-Φ20～Φ32

材質：鋼（クロメート処理）

一山ナックル SCM-I-Φ40

材質：鋳鉄（塗装処理）

形番	適用チューブ内径（mm）	A	AA	CA	CD	CW	E	KK	MA	RR	RS	質量（g）
SCM-I-20	20	34	8.5	25	8	8（-0.4～-0.2）	16	M8	11.5	13.4	3.1	39
SCM-I-25	25、32	41	10.5	30	10	10（-0.4～-0.2）	20	M10×1.25	14	17.1	4.5	72
SCM-I-40	40	42	14	30	10	18（-0.5～-0.3）	22	M14×1.5	14	12	-	152

二山ナックル SCM-Y-Φ20～Φ32

材質：鋼（クロメート処理）

二山ナックル SCM-Y-Φ40

材質：鋳鉄（塗装処理）

形番	適用チューブ内径（mm）	A	AB	CA	CD	CV	CW	E	KK	MB	RR	RS	適用ピン品番	質量（g）
SCM-Y-20	20	34	13.5	25	8	16	8（+0.2～+0.4）	16	M8	11.5	13.4	3.1	SCM-P-20	46
SCM-Y-25	25、32	41	16	30	10	20	10（+0.2～+0.4）	20	M10×1.25	14	17.1	4.5	SCM-P-25	85
SCM-Y-40	40	42	16	30	10	36	18（+0.3～+0.5）	22	M14×1.5	14	12	-	SCM-P-40	122

注：ピンと止め輪は添付します。

クレビス用ピン

材質：鋼（クロメート処理）

形番	適用チューブ内径（mm）	A	B	C	CD	D	E	使用する止め輪	質量（g）
SCM-P1-20	20	43.4	38.6	0.9	8	7.6	1.5	軸用C形8	17
SCM-P1-25	25	48	42.6	1.15	10	9.6	1.6	軸用C形10	30
SCM-P1-32	32	59.4	54	1.15	12	11.5	1.6	軸用C形12	52
SCM-P1-40	40	71.4	65	1.15	14	13.4	2.1	軸用C形14	85

注：一山クレビス形、二山クレビス形にはピンと止め輪が添付されています。

ナックル用ピン

材質：鋼（クロメート処理）

形番	適用チューブ内径（mm）	A	B	C	CD	D	E	使用する止め輪	質量（g）
SCM-P-20	20	21	16.2	0.9	8	7.6	1.5	軸用C形8	9
SCM-P-25	25、32	25.6	20.2	1.15	10	9.6	1.6	軸用C形10	16
SCM-P-40	40	41.6	36.2	1.15	10	9.6	1.6	軸用C形10	26

注：二山ナックルにはピンと止め輪が添付されています。

第2ブラケット（二山ブラケット B2）

材質：鋼（クロメート処理）

形番	適用チューブ内径（mm）	CD	CG	CH	CM	CN	CP	CR	CS	CT	CV	CW	R	TM	質量（g）
SCM-B2-20	20	8	42	28	29（+0.1～+0.4）	13	25	35.8	16	3.2	5.5	10	11	38	72
SCM-B2-25	25	10	42	28	33（+0.1～+0.4）	15	30	39.8	20	3.2	5.5	10	13	42	90
SCM-B2-32	32	12	48	28	40（+0.1～+0.5）	17	35	49.4	22	4.5	6.6	10	15	53.4	166
SCM-B2-40	40	14	56	30	49（+0.1～+0.5）	21	40	58.4	30	4.5	6.6	10	18	64.4	239

スイッチ取付方式：レール方式 2色表示式交流磁界用、オフディレー、T1^H/_V、T8^H/_V スイッチ取付、出張り寸法図

SCM-※ T2Y^H/_V、T3Y^H/_V、T2J^H/_V、T8^H/_V

SCM-※ T2YD※、T1^H/_V

チューブ内径（mm）	FA				RD		HD
チューブ内径（mm）	T※YH、T8H T2JH	T※YV、T8V T2JV	T2YD※、T1H	T1V	T※YH/V、T1H/V、T2JH/V、T2YD※	T8H/V	T※YH/V、T1H/V、T2JH/V、T2YD※	T8H/V
Φ20	24	27	29.5	32.5	6.5	1.5	5.5	0.5
Φ25	26.5	29.5	32	35	7.5	2.5	4.5	0
Φ32	30	33	35.5	38.5	8.5	3.5	5.5	0.5
Φ40	34.5	37.5	40	43	10.5	5.5	7.5	2.5

スイッチ取付方式：バンド方式 2色表示式スイッチ取付、交流磁界用、オフディレー、T1^H/_V、T8^H/_V出張り寸法図

SCM-※ T2Y^H/_V、T3Y^H/_V、T2J^H/_V、T8^H/_V

SCM-※ T2YD※、T1^H/_V

チューブ内径（mm）	P1				RD		HD
チューブ内径（mm）	T※YH、T8H T2JH	T※YV、T8V T2JV	T2YD※、T1H	T1V	T※YH/V、T1H/V、T2JH/V、T2YD※	T8H/V	T※YH/V、T1H/V、T2JH/V、T2YD※	T8H/V
Φ20	25.4	28.4	30.4	33.4	6.5	1.5	5.5	0.5
Φ25	27.9	30.9	32.9	35.9	7.5	2.5	4.5	0
Φ32	31.4	34.4	36.4	39.4	8.5	3.5	5.5	0.5
Φ40	36	39	41	44	10.5	5.5	7.5	2.5

型番リスト

表示件数

型番

SCM-00-25D-25-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-20B-25-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-20B-50-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-20B-75-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-20B-100-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-20B-125-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-20B-150-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-20D-25-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-20D-50-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-20D-75-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-20D-100-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-20D-125-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-20D-150-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-25B-25-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-25B-50-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-25B-75-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-25B-100-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-25B-125-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-25B-150-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-25D-25-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-25D-50-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-25D-75-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-25D-100-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-25D-125-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-25D-150-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-32B-25-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-32B-50-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-32B-75-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-32B-100-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-32B-125-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-32B-150-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-32D-25-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-32D-50-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-32D-75-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-32D-100-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-32D-125-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-32D-150-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-40B-25-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-40B-50-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-40B-75-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-40B-100-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-40B-125-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-40B-150-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-40D-25-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-40D-50-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-40D-75-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-40D-100-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-40D-125-HP1

SCM-[00,CA,FA,FB,LB,TA,TB]-40D-150-HP1

ストローク L

(mm)

シリンダ内径 D

(φ)

支持形式

クッション

配管ねじ種類

取付形式

最小発注数量

25	25	-	両側ゴムクッション付	Rcねじ	基本形	1個
25	20	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
50	20	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
75	20	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
100	20	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
125	20	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
150	20	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
25	20	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
50	20	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
75	20	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
100	20	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
125	20	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
150	20	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
25	25	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
50	25	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
75	25	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
100	25	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
125	25	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
150	25	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
25	25	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
50	25	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
75	25	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
100	25	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
125	25	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
150	25	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
25	32	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
50	32	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
75	32	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
100	32	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
125	32	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
150	32	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
25	32	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
50	32	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
75	32	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
100	32	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
125	32	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
150	32	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
25	40	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
50	40	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
75	40	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
100	40	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
125	40	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
150	40	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	無記号：Rcねじ	-	1個
25	40	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
50	40	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
75	40	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
100	40	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
125	40	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個
150	40	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形 / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	無記号：Rcねじ	-	1個

通常単価(税別) (税込単価)	通常出荷日

5,225円 ( 5,748円 )	9日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	9日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目

詳細情報

基本情報

基本情報

長寿命シリンダ。
【特長】
・内径サイズが豊富な丸形シリンダです。外観が非常にスマートで全長が短いコンパクト設計です
・摺動部の最適化により長寿命と安定稼働を実現しました（従来比2倍以上、2千万回以上の耐久性を実現）
・特殊配合による耐摩耗性パッキン、高頻度対応グリースの採用、シール機能の最適化により安定稼働、長寿命を実現
・作動回数を重ねても始動圧力が一定だから、作動時間も一定
・チョコ停しらずで安定稼働に貢献
・標準品スーパーマイクロシリンダSCMシリーズと同一寸法のため、設計変更、設備の改造なしで置き換え可能

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

高耐久機器HPシリーズ（長寿命）スーパーマイクロシリンダ SCM-HP1シリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品高耐久機器HPシリーズ（長寿命）スーパーマイクロシリンダ SCM-HP1シリーズ	高耐久機器HPシリーズスーパーマイクロシリンダ SCM-G-HP1シリーズ	高耐久機器HPシリーズペンシルシリンダ SCPD3-HP1シリーズ	高耐久機器HPシリーズスーパーツインロッドシリンダ STR2-M/B-HP1シリーズ	高耐久機器HPシリーズ（耐環境）タイトシリンダ CMK2-G-HP1シリーズ	高耐久機器HPシリーズ（耐環境）タイロッド形シリンダ SCG-G-HP1シリーズ
メーカー	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ
通常価格	-	-	-	-	-	-
通常出荷日	9日目〜	9日目〜	7日目〜	7日目〜	19日目	9日目〜
種類	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ
シリンダ作動方式	複動	複動	複動	複動	複動	複動
ロッド作動方式	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド
本体形状	丸形	丸形	丸形	ガイド付	丸形	角形
付加機能	標準	標準	標準	標準	標準	標準
