高耐久機器HPシリーズスーパーマイクロシリンダ SCM-G-HP1シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

一般形スーパーマイクロシリンダ SCMシリーズ

通常価格(税別)： 4,546円 (税込価格：5,001円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

高耐久機器HPシリーズ（耐環境）タイロッド形シリンダ SCG-G-HP1シリーズ

通常価格(税別)： 16,590円 (税込価格：18,249円)

通常出荷日：9 日目～

耐環境シリンダ。【特長】・内径サイズが豊富な丸形シリンダです。外観が非常にスマ...

詳細情報を確認する

種類
一般型シリンダ
シリンダ作動方式
複動
ロッド作動方式
片ロッド
本体形状
丸形
付加機能
標準
環境・用途
標準
エンドロック
なし(標準)
バルブ
なし
スイッチ用磁石
内蔵
配管ねじ種類
無記号：Rcねじ
周囲温度 (℃)
-10～60

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が232型番あります。

外形図
型番リスト
詳細情報

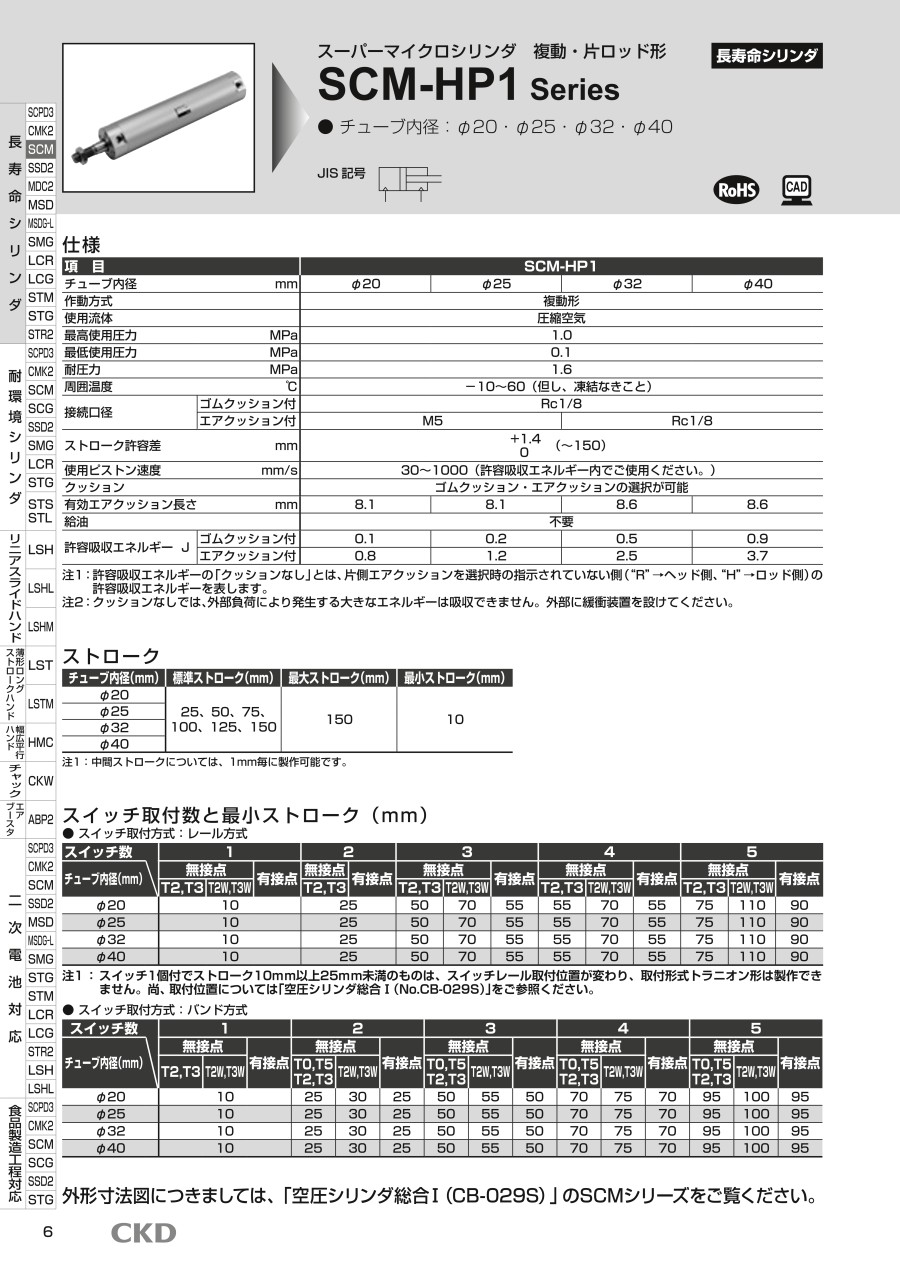

カタログ

外形図

基本形（OO）スイッチ取付方式：レール方式

ゴムクッション付

エアクッション付

チューブ内径（mm）	記号
	基本形（OO）基本寸法
	A	B	C	D	DA	EE	GH	GR	GT	J	KK	LL	MA	MB
Φ40	30	22	27	47	M6深さ12	Rc1/8	19	20	13	25	M14×1.5	78	25	10
Φ50	35	27	32	58	M8深さ16	Rc1/4	22	25	14	30	M18×1.5	90	27	12
Φ63	35	27	32	72	M10深さ16	Rc1/4	22	25	14	32	M18×1.5	90	27	12
Φ80	40	32	37	89	M10深さ22	Rc3/8	28	28	15	40	M22×1.5	108	−	−
Φ100	40	41	37	110	M12深さ22	Rc1/2	28	28	15	50	M26×1.5	108	−	−

チューブ内径（mm）	記号
	基本形（OO）基本寸法
	MC	MD	MM	MN	MO	N	QA	QB	SD	T	WF	X	XF
Φ40	44	M10	16	14	6	2	13	12	26	8	33	143	50
Φ50	55	M12	20	17	8	2	15	12	32	11	36	163	57
Φ63	69	M14	20	17	8	2	15	12	38	11	36	163	57
Φ80	80	−	25	22	11	3	15	15	50	13	44	195	69
Φ100	100	−	30	27	13	3	15	15	60	16	47	198	72

チューブ内径（mm）	記号
	エアクッション付				スイッチ取付方式：レール方式
	EA	EB	EC	Eθ	P	GB	HD			RD
	EA	EB	EC	Eθ	P	GB	T0/T5	T2/T2R T3/T3P	T2W T3W	T0/T5	T2/T2R T3/T3P	T2W T3W
Φ40	15	12	36.6	20°	30	25.7	5.0	8.5	10.5	11.5	11.5	13.5
Φ50	18.5	15.5	43	20°	35.5	26.2	7.5	11.0	13.0	13.0	13.0	15.0
Φ63	18.5	15.5	50	20°	42.5	26.5	7.5	11.0	13.0	13.0	13.0	15.0
Φ80	20	20	58.5	20°	51	26.7	9.5	13.0	15.0	20.0	20.0	22.0
Φ100	20	20	69	20°	61.5	26.7	10.0	13.5	15.5	19.5	19.5	21.5

基本形（OO）スイッチ取付方式：バンド方式

ゴムクッション付

エアクッション付

チューブ内径（mm）	記号
	スイッチ取付方式：バンド方式
	GD			GC			GH	GR
	T0/T5	T2、T3	T2W T3W	T0/T5	T2、T3	T2W T3W	GH	GR
Φ40	4.5	4.5	6.5	7.5	7.5	9.5	19	20
Φ50	7.0	7.0	9.0	9.0	9.0	11.0	22	25
Φ63	7.0	7.0	9.0	9.0	9.0	11.0	22	25
Φ80	9.0	9.0	11.0	16.0	16.0	18.0	28	28
Φ100	9.5	9.5	11.5	15.5	15.5	17.5	28	28

チューブ内径（mm）	記号
	スイッチ取付方式：バンド方式
	HD			RD			P1	P2	P3	Pθ
	T0/T5	T2、T3	T2W T3W	T0/T5	T2、T3	T2W T3W	P1	P2	P3	Pθ
Φ40	8.5	8.5	10.5	11.5	11.5	13.5	30.2	32.1	16	（26°）
Φ50	11.0	11.0	13.0	13.0	13.0	15.0	35.7	37.4	16	（22°）
Φ63	11.0	11.0	13.0	13.0	13.0	15.0	42.7	44.4	16	（20°）
Φ80	13.0	13.0	15.0	20.0	20.0	22.0	51.2	53.0	16	（16°）
Φ100	13.5	13.5	15.5	19.5	19.5	21.5	61.7	63.5	16	（16°）

付属品外形寸法図

一山ナックル

材質：鋳鉄（塗装処理）

形番	適用チューブ内径（mm）	A	AA	CA	CD	CW	E	KK	MA	RR	RS	質量（g）
SCM-I-40	40	42	14	30	10	18（-0.5～-0.3）	22	M14×1.5	14	12	−	152
SCM-I-50	50、63	56	18	40	14	22（-0.5～-0.3）	28	M18×1.5	20	16	−	158
SCM-I-80	80	71	21	50	18	28（-0.5～-0.3）	38	M22×1.5	27	21	−	395
SCM-I-100	100	79	21	55	22	32（-0.5～-0.3）	44	M26×1.5	31	24	−	564

二山ナックル

材質：鋳鉄（塗装処理）

形番	適用チューブ内径（mm）	A	AB	CA	CD	CV	CW	E	KK	MB	RR	RS	適用ピン品番	質量（g）
SCM-Y-40	40	42	16	30	10	36	18（+0.3～+0.5）	22	M14×1.5	14	12	−	SCM-P-40	122
SCM-Y-50	50、63	56	20	40	14	44	22（+0.3～+0.5）	28	M18×1.5	20	16	−	SCM-P-50	258
SCM-Y-80	80	71	23	50	18	56	28（+0.3～+0.5）	38	M22×1.5	27	21	−	SCM-P-80	590
SCM-Y-100	100	79	24	55	22	64	32（+0.3～+0.5）	44	M26×1.5	31	24	−	SCM-P-100	909

注：ピンと止め輪は添付します。

クレビス用ピン

材質：鋼（クロメート処理）

形番	適用チューブ内径（mm）	A	B	C	CD	D	E	使用する止め輪	質量（g）
SCM-P1-40	40	71.4	65	1.15	14	13.4	2.1	軸用C形14	85
SCM-P1-50	50	86	79.6	1.15	16	15.2	2.1	軸用C形16	133
SCM-P1-63	63	105.4	97.8	1.35	18	17	2.5	軸用C形18	207

注1：一山クレビス形、二山クレビス形にはピンと止め輪が添付されています。

注2：Φ80、Φ100はナックル用ピンと共通です。

ナックル用ピン

材質：鋼（クロメート処理）

形番	適用チューブ内径（mm）	A	B	C	CD	D	E	使用する止め輪	質量（g）
SCM-P-40	40	41.6	36.2	1.15	10	9.6	1.6	軸用C形10	26
SCM-P-50	50、63	50.6	44.2	1.15	14	13.4	2.1	軸用C形14	60
SCM-P-80	80	64	56.2	1.35	18	17	2.6	軸用C形18	126
SCM-P-100	100	72	64.2	1.35	22	21	2.6	軸用C形22	213

注：二山ナックルにはピンと止め輪が添付されています。

第2ブラケット（二山ブラケット B2） SCM-B2-Φ40～Φ63

材質：鋼（クロメート処理）

第2ブラケット（一山ブラケット B1） SCM-B1-Φ80～Φ100

材質：鋳鉄（塗装処理）

形番	適用チューブ内径（mm）	CD	CG	CH	CM	CN	CP	CR	CS	CT	CV	CW	R	TM	質量（g）
SCM-B2-40	40	14	56	30	49（+0.1～+0.5）	21	40	58.4	30	4.5	6.6	10	18	64.4	239
SCM-B2-50	50	16	64	36	60（+0.1～+0.5）	24	50	72.4	36	6	9	20	20	78.8	417
SCM-B2-63	63	18	74	46	74（+0.1～+0.7）	26	60	90.4	46	7.5	11	20	22	96.6	754
SCM-B1-80	80	18	72	45	28（-0.3～-0.1）	36	55	−	85	11	11	−	−	110	1000
SCM-B1-100	100	22	93	60	32（-0.3～-0.1）	50	65	−	100	12	13.5	−	−	130	1735

スイッチ取付方式：レール方式 2色表示式交流磁界用、オフディレー、T1^H/_V、T8^H/_V スイッチ取付、出張り寸法図

SCM-※ T2Y^H/_V、T3Y^H/_V、T2J^H/_V、T8^H/_V

SCM-※ T2YD※、T1^H/_V

チューブ内径（mm）	FA				RD		HD
チューブ内径（mm）	T※YH、T8H T2JH	T※YV、T8V T2JV	T2YD※、T1H	T1V	T※YH/V、T1H/V、T2JH/V、T2YD※	T8H/V	T※YH/V、T1H/V、T2JH/V、T2YD※	T8H/V
Φ40	34.5	37.5	40	43	10.5	5.5	7.5	2.5
Φ50	40	43	45.5	48.5	12	7	10	5
Φ63	47	50	52.5	55.5	12	7	10	5
Φ80	55.5	58.5	61	64	19	14	12	7
Φ100	66	69	71.5	74.5	18.5	13.5	12.5	7.5

スイッチ取付方式：バンド方式 2色表示式スイッチ取付、交流磁界用、オフディレー、T1^H/_V、T8^H/_V出張り寸法図

SCM-※ T2Y^H/_V、T3Y^H/_V、T2J^H/_V、T8^H/_V

SCM-※ T2YD※、T1^H/_V

チューブ内径（mm）	P1				RD		HD
チューブ内径（mm）	T※YH、T8H T2JH	T※YV、T8V T2JV	T2YD※、T1H	T1V	T※YH/V、T1H/V、T2JH/V、T2YD※	T8H/V	T※YH/V、T1H/V、T2JH/V、T2YD※	T8H/V
Φ40	36	39	41	44	10.5	5.5	7.5	2.5
Φ50	41.5	44.5	46.5	49.5	12	7	10	5
Φ63	48.5	51.5	53.5	56.5	12	7	10	5
Φ80	57	60	62	65	19	14	12	7
Φ100	67.5	70.5	72.5	75.5	18.5	13.5	12.5	7.5

型番リスト

表示件数

型番

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-25-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-50-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-75-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-1000-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-100-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-1100-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-1200-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-125-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-1300-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-1400-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-1500-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-150-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-200-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-250-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-300-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-350-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-400-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-450-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-500-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-600-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-700-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-800-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40B-900-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-25-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-50-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-75-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-1000-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-100-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-1100-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-1200-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-125-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-1300-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-1400-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-1500-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-150-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-200-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-250-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-300-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-350-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-400-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-450-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-500-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-600-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-700-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-800-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-40D-900-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-50B-25-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-50B-50-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-50B-75-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-50B-1000-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-50B-100-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-50B-1100-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-50B-1200-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-50B-125-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-50B-1300-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-50B-1400-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-50B-1500-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-50B-150-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-50B-200-HP1

SCM-G-[00,CA,FA,FB,LB,TA,TB]-50B-250-HP1

ストローク L

(mm)

シリンダ内径 D

(φ)

使用圧力

(MPa)

支持形式

クッション

スイッチ数

リード線長さ

(m)

スイッチ取付方式

スイッチ形番

最小発注数量

25	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
50	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
75	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
1000	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
100	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
1100	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
1200	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
125	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
1300	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
1400	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
1500	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
150	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
200	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
250	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
300	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
350	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
400	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
450	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
500	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
600	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
700	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
800	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
900	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
25	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
50	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
75	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
1000	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
100	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
1100	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
1200	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
125	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
1300	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
1400	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
1500	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
150	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
200	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
250	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
300	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
350	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
400	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
450	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
500	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
600	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
700	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
800	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
900	40	0.15～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	D：両側ゴムクッション付	-	-	-	-	1個
25	50	0.1～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
50	50	0.1～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
75	50	0.1～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
1000	50	0.1～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
100	50	0.1～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
1100	50	0.1～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
1200	50	0.1～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
125	50	0.1～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
1300	50	0.1～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
1400	50	0.1～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
1500	50	0.1～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
150	50	0.1～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
200	50	0.1～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個
250	50	0.1～1.0	00：基本形 / CA：一山クレビス形 / FA：ロッド側フランジ形 / FB：ヘッド側フランジ形 / LB：軸方向フート形（両側） / TA：ロッド側トラニオン形 / TB：ヘッド側トラニオン形	B：両側エアクッション付	-	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	9日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目
- ( - )	19日目

基本情報

基本情報

耐環境シリンダ。
【特長】
・内径サイズが豊富な丸形シリンダです。外観が非常にスマートで全長が短いコンパクト設計です
・強力スクレーパとルブキーパを装備し、粉塵環境下での耐久性が大幅に向上しました
・厳しい環境でも長寿命
・過酷な環境でも安定稼働。粉塵環境を再現した試験を実施。厳しい試験で耐久性を確認
・メンテナンス時にスイッチの位置設定時間を大幅に短縮可能
・スイッチ取付位置が一目でわかるマーキング。6mmまでのストローク方向の微調整が可能

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

高耐久機器HPシリーズスーパーマイクロシリンダ SCM-G-HP1シリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品高耐久機器HPシリーズスーパーマイクロシリンダ SCM-G-HP1シリーズ	高耐久機器HPシリーズ（長寿命）スーパーマイクロシリンダ SCM-HP1シリーズ	高耐久機器HPシリーズ（耐環境）タイトシリンダ CMK2-G-HP1シリーズ	高耐久機器HPシリーズ（耐環境）タイロッド形シリンダ SCG-G-HP1シリーズ	高耐久機器HPシリーズ（耐環境）ペンシルシリンダ	高耐久機器HPシリーズ（耐環境）ガイド付シリンダ STS・STL-MG/BG-HP1シリーズ
メーカー	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ
通常価格	-	-	-	-	6,130円 -	-
通常出荷日	9日目〜	9日目〜	19日目	9日目〜	9日目	17日目〜
種類	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ	一般型シリンダ	ガイド付シリンダ
シリンダ作動方式	複動	複動	複動	複動	複動	複動
ロッド作動方式	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド	片ロッド
本体形状	丸形	丸形	丸形	角形	丸形	ガイド付
付加機能	標準	標準	標準	標準	標準	高剛性・高精度ガイド
