高耐久機器HPシリーズ（長寿命）小形ダイレクトシリンダ MDC2-HP1シリーズ
- 通常単価(税別)
- 5,171円～14,963円
- 税込単価
- 5,688円～16,459円
長寿命シリンダ。【特長】・内径サイズはΦ4～Φ10でシリンダ本体を4方向から直接取付できるシリンダです...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図
外形図
MDC2-4-3、6（複動・片ロッド形・スイッチなし）
| 形番 | A | B | C | D | E | G | H | J | K | L | M | N | O | P | Q | R | S | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MDC2-4-3 | 11 | 11.5 | 5 | 6.5 | M3 | 2.7 | 2 | 22.5 | 17 | 2 | 8 | 6 | 3 | 2.5 | 6.5 | 3.5 | 9 | 2.7 |
| MDC2-4-6 | 11 | 11.5 | 5 | 6.5 | M3 | 2.7 | 2 | 25.5 | 20 | 2 | 11 | 6 | 3 | 2.5 | 6.5 | 3.5 | 9 | 2.7 |
注：本体の幅、高さ寸法はプラス公差です。並列使用時の位置設定や、外部部品との干渉に注意ください。
MDC2-6、8、10（複動・片ロッド・スイッチなし）
| 形番 | ストローク | A | B | C | D | E | F | G | H | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MDC2-6 | 4 | 14 | 15 | 6.5 | 8.5 | M3 | M2.5×0.45深さ4 | 3.2 | 4 | 23 | 17 |
| 6 | 25 | 19 | |||||||||
| 8 | 27 | 21 | |||||||||
| MDC2-8 | 4 | 16 | 17 | 7.5 | 10 | M3 | M3×0.5深さ5 | 3.2 | 5 | 23 | 17 |
| 6 | 25 | 19 | |||||||||
| 8 | 27 | 21 | |||||||||
| MDC2-10 | 4 | 16 | 17.5 | 8 | 10 | M5 | M3×0.5深さ5 | 3.2 | 6 | 28 | 22 |
| 6 | 30 | 24 | |||||||||
| 10 | 34 | 28 |
| 形番 | L | M | N | O | P | Q | R | S | U | X | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MDC2-6 | 2.5 | 7.5 | 9 | 3 | 3 | 6 | 3.5 | 12 | 3.2 | 2.5 | 3.5 |
| 9 | |||||||||||
| 11 | |||||||||||
| MDC2-8 | 2.5 | 7.5 | 11 | 3 | 3 | 6 | 3.5 | 14 | 3.2 | 2.5 | 4.5 |
| 9 | |||||||||||
| 11 | |||||||||||
| MDC2-10 | 2.5 | 9.5 | 11 | 3 | 3 | 7 | 5 | 14.5 | 3.2 | 2.5 | 5 |
| 11.5 | |||||||||||
| 15.5 |
注：本体の幅、高さ寸法はプラス公差です。並列使用時の位置設定や、外部部品との干渉に注意ください。
MDC2-L-6、8、10（複動・片ロッド・スイッチ付）
| 形番 | ストローク | A | B | C | D | E | F | G | H | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MDC2-L-6 | 4 | 14 | 19 | 6.5 | 8.5 | M3 | M2.5×0.45深さ4 | 3.2 | 4 | 28 | 22 |
| 6 | 30 | 24 | |||||||||
| 8 | 32 | 26 | |||||||||
| MDC2-L-8 | 4 | 16 | 22 | 7.5 | 10 | M3 | M3×0.5深さ5 | 3.2 | 5 | 28 | 22 |
| 6 | 30 | 24 | |||||||||
| 8 | 32 | 26 | |||||||||
| MDC2-L-10 | 4 | 16 | 22 | 8 | 10 | M5 | M3×0.5深さ5 | 3.2 | 6 | 31 | 25 |
| 6 | 33 | 27 | |||||||||
| 10 | 37 | 31 |
| 形番 | L | M | N | O | P | Q | R | S | U | X | Y |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MDC2-L-6 | 2.5 | 12.5 | 9 | 3 | 3 | 6 | 3.5 | 16 | 3.2 | 2.5 | 3.5 |
| 14 | |||||||||||
| 16 | |||||||||||
| MDC2-L-8 | 2.5 | 12.5 | 11 | 3 | 3 | 6 | 3.5 | 18.5 | 3.2 | 2.5 | 4.5 |
| 14 | |||||||||||
| 16 | |||||||||||
| MDC2-L-10 | 2.5 | 12.5 | 11 | 3 | 3 | 7 | 5 | 19 | 3.2 | 2.5 | 5 |
| 14.5 | |||||||||||
| 18.5 |
注：本体の幅、高さ寸法はプラス公差です。並列使用時の位置設定や、外部部品との干渉に注意ください。
スイッチ取付寸法
スイッチ取付位置
スイッチ取付寸法
有接点スイッチ
（mm）
| チューブ内径（mm） | 作動方式 | スイッチ取付方法 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| FOV/H | ||||||||||
| RD | HD | X（注2） | ||||||||
| ストローク（mm） | ストローク（mm） | ストローク（mm） | ||||||||
| 4 | 6 | 8（10） | 4 | 6 | 8（10） | 4 | 6 | 8（10） | ||
| Φ6 | 複動形 | 1 | 1 | 1 | -0.5 | 0 | 0 | 3.5 | 3 | 3 |
| 0.5 | − | − | ||||||||
| Φ8 | 複動形 | 1 | 1 | 1 | -1.5 | 0 | 0 | 4.5 | 3 | 3 |
| 1.5 | − | − | ||||||||
| Φ10 | 複動形 | 3.5 | 3.5 | 3.5 | 0.5 | 0.5 | 0.5 | 2.5 | 2.5 | 2.5 |
| − | − | − | ||||||||
無接点スイッチ
（mm）
| チューブ内径（mm） | 作動 方式 | スイッチ取付方法 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F2S、F3S | F2V/H、F3V/H、F2YV/H、F3YV/H | ||||||||||||||||||
| RD | HD | RD | HD | X1（注2、注3） | X2（注2、注3） | ||||||||||||||
| ストローク（mm） | ストローク（mm） | ストローク（mm） | ストローク（mm） | ストローク（mm） | ストローク（mm） | ||||||||||||||
| 4 | 6 | 8（10） | 4 | 6 | 8（10） | 4 | 6 | 8（10） | 4 | 6 | 8（10） | 4 | 6 | 8（10） | 4 | 6 | 8（10） | ||
| Φ6 | 複動形 | 5.5 | 5.5 | 5.5 | 9.5 | 11.5 | 13.5 | 6.5 | 6.5 | 6.5 | 1 | 1 | 1 | 4.2 | 2.2 | 0.2 | 8.7 | 6.7 | 4.7 |
| 1.2 | − | − | 5.7 | 3.7 | 1.7 | ||||||||||||||
| Φ8 | 複動形 | 5.5 | 5.5 | 5.5 | 9.5 | 11.5 | 13.5 | 6.5 | 6.5 | 6.5 | 1 | 1 | 1 | 4.2 | 2.2 | 0.2 | 8.7 | 6.7 | 4.7 |
| 1.2 | − | − | 5.7 | 3.7 | 1.7 | ||||||||||||||
| Φ10 | 複動形 | 7 | 7 | 7 | 11 | 13 | 17 | 8 | 8 | 8 | 2.5 | 2.5 | 2.5 | 2.7 | 0.7 | − | 7.2 | 5.2 | 1.2 |
| − | − | − | 4.2 | 2.2 | − | ||||||||||||||
注1：スイッチ2個付の最小ストロークは下表です。
注2：X寸法はスイッチの本体端面からの出張寸法をしめします。上段はリード線ストレートタイプ、下段はリード線L字タイプ時のX寸法をしめします。
注3：X1はF2V/H、F3V/Hの場合、X2はF2YH/V、F3YH/Vの場合の寸法です。
最小ストローク（スイッチ2個付時）
（mm）
| チューブ内径（mm） | 有接点スイッチ | 無接点スイッチ |
|---|---|---|
| Φ6 | 6 | 4（8） |
| Φ8 | 8 | 4（8） |
| Φ10 | 6 | 4（10） |
注：F2Y、F3Yの場合、最小ストロークは（）内の寸法となります。

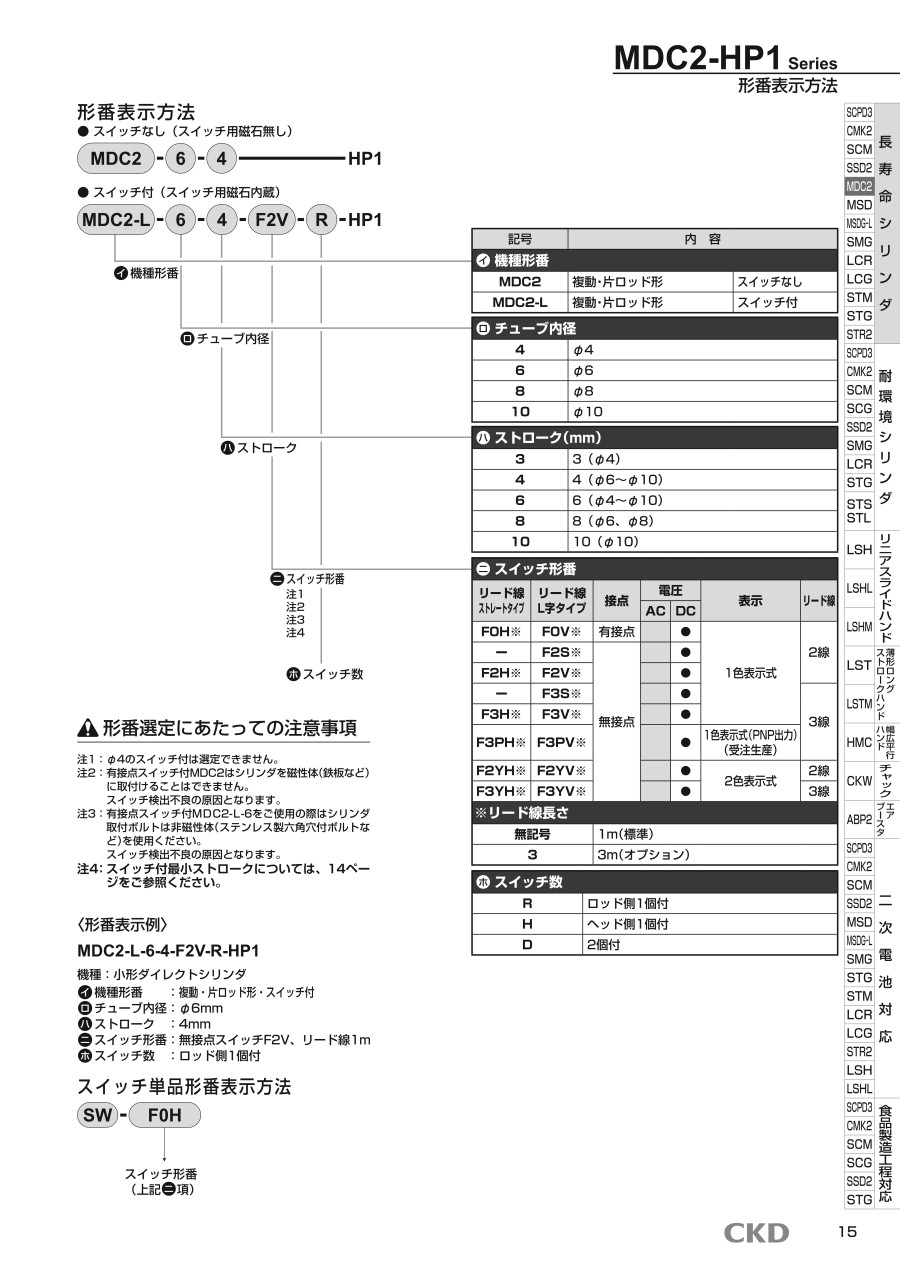

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,171円 ( 5,688円 ) | 7日目 |
5,171円 ( 5,688円 ) | 7日目 |
6,608円 ( 7,269円 ) | 18日目 |
5,900円 ( 6,490円 ) | 7日目 |
5,900円 ( 6,490円 ) | 7日目 |
5,900円 ( 6,490円 ) | 18日目 |
5,900円 ( 6,490円 ) | 7日目 |
5,900円 ( 6,490円 ) | 18日目 |
6,608円 ( 7,269円 ) | 18日目 |
5,900円 ( 6,490円 ) | 7日目 |
5,900円 ( 6,490円 ) | 7日目 |
6,171円 ( 6,788円 ) | 18日目 |
6,171円 ( 6,788円 ) | 18日目 |
8,200円 ( 9,020円 ) | 18日目 |
8,200円 ( 9,020円 ) | 18日目 |
7,880円 ( 8,668円 ) | 18日目 |
7,880円 ( 8,668円 ) | 18日目 |
8,200円 ( 9,020円 ) | 18日目 |
8,200円 ( 9,020円 ) | 18日目 |
7,880円 ( 8,668円 ) | 18日目 |
7,880円 ( 8,668円 ) | 18日目 |
11,986円 ( 13,185円 ) | 18日目 |
9,214円 ( 10,135円 ) | 18日目 |
9,214円 ( 10,135円 ) | 18日目 |
11,346円 ( 12,481円 ) | 18日目 |
8,894円 ( 9,783円 ) | 18日目 |
8,894円 ( 9,783円 ) | 18日目 |
11,986円 ( 13,185円 ) | 18日目 |
9,214円 ( 10,135円 ) | 18日目 |
9,214円 ( 10,135円 ) | 18日目 |
11,346円 ( 12,481円 ) | 18日目 |
8,894円 ( 9,783円 ) | 18日目 |
8,894円 ( 9,783円 ) | 18日目 |
11,986円 ( 13,185円 ) | 18日目 |
9,214円 ( 10,135円 ) | 18日目 |
9,214円 ( 10,135円 ) | 18日目 |
11,346円 ( 12,481円 ) | 18日目 |
8,894円 ( 9,783円 ) | 18日目 |
8,894円 ( 9,783円 ) | 18日目 |
14,963円 ( 16,459円 ) | 18日目 |
11,200円 ( 12,320円 ) | 18日目 |
11,200円 ( 12,320円 ) | 18日目 |
14,363円 ( 15,799円 ) | 18日目 |
10,880円 ( 11,968円 ) | 18日目 |
10,880円 ( 11,968円 ) | 18日目 |
14,963円 ( 16,459円 ) | 18日目 |
11,200円 ( 12,320円 ) | 18日目 |
11,200円 ( 12,320円 ) | 18日目 |
14,363円 ( 15,799円 ) | 18日目 |
10,880円 ( 11,968円 ) | 18日目 |
10,880円 ( 11,968円 ) | 18日目 |
11,826円 ( 13,009円 ) | 18日目 |
9,134円 ( 10,047円 ) | 18日目 |
9,134円 ( 10,047円 ) | 18日目 |
11,186円 ( 12,305円 ) | 18日目 |
8,814円 ( 9,695円 ) | 18日目 |
8,814円 ( 9,695円 ) | 18日目 |
11,826円 ( 13,009円 ) | 18日目 |
9,134円 ( 10,047円 ) | 18日目 |
9,134円 ( 10,047円 ) | 18日目 |
詳細情報
基本情報
長寿命シリンダ。
【特長】
・内径サイズはΦ4～Φ10でシリンダ本体を4方向から直接取付できるシリンダです。ワークの排出やパーツフィーダーのシャッターなどにご使用ください
・摺動部の最適化により長寿命と安定稼働を実現しました（従来比2倍以上、2千万回以上の耐久性を実現）
・特殊配合による耐摩耗性パッキン、高頻度対応グリースの採用、シール機能の最適化により安定稼働、長寿命を実現
・作動回数を重ねても始動圧力が一定だから、作動時間も一定
・チョコ停しらずで安定稼働に貢献
・標準品小形ダイレクトシリンダMDC2シリーズと同一寸法のため、設計変更、設備の改造なしで置き換え可能
