片山チエン

カナロック KPL300S形

カタログ |

通常単価(税別): 644円～4,848円

税込単価: 708円～5,333円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

片山チエンキーレスブッシング（締結継手）カナロック KPL300S形。

種類
スリーブ
センタリング機能
なし
材質
機械構造用炭素鋼
表面処理
なし
締結構造
テーパスリーブ形
締結方法
メカ式(くさび式)
クランプネジ本数
複数本

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が37型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

カナロック KPL300S形の仕様

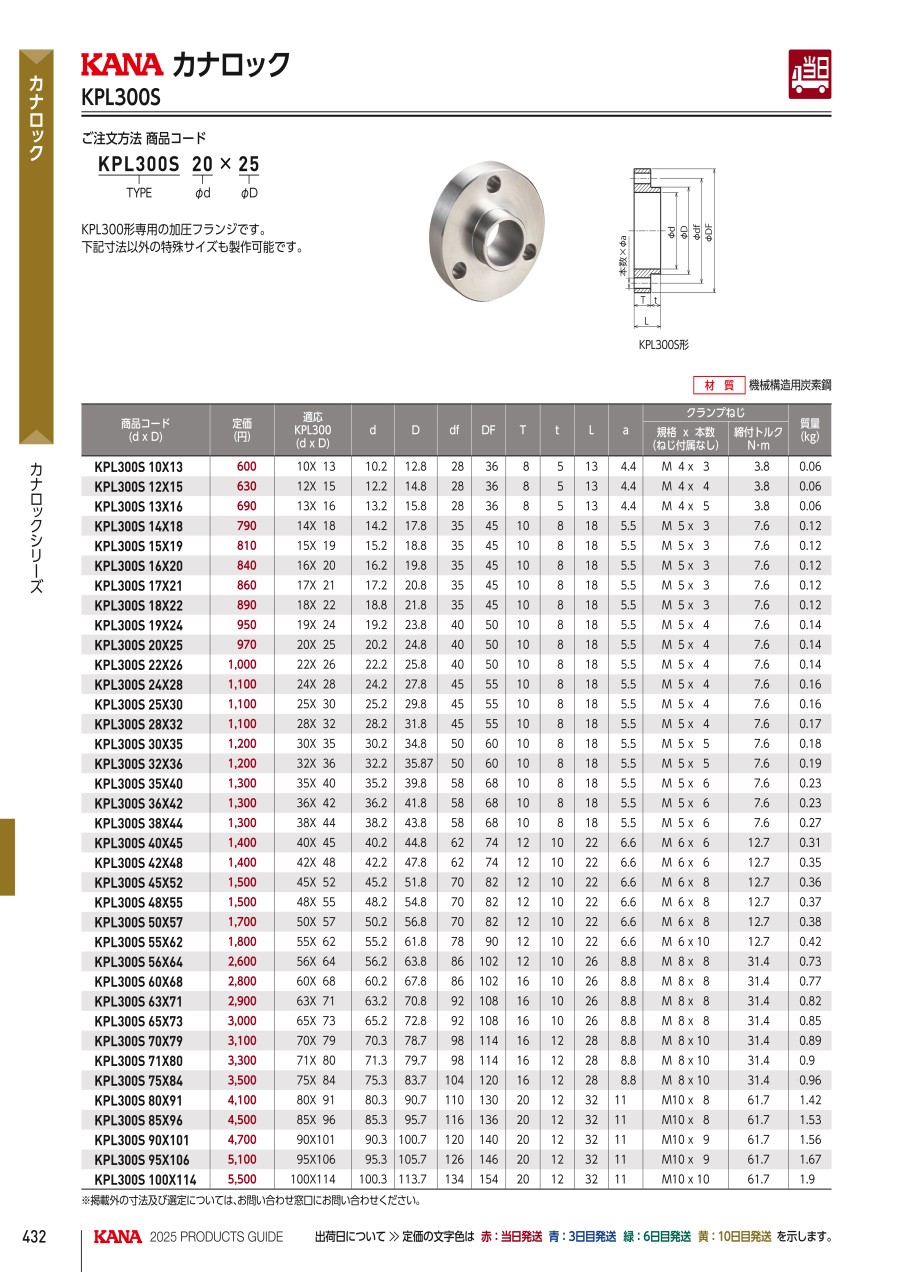

カナロック KPL300S形の外観

カナロック KPL300S形の外寸

商品コード	φd	φD	適応KPL300 φd×φD	d	D	df	Df	T	t	L	a	クランプねじ		ボルト締付トルク N・m	重量 g
												クランプねじ
												本数	サイズ
KPL300S10X13	10	13	10×13	10.2	12.8	28	36	8	5	13	4.4	3	M4×18	5.0	60
KPL300S12X15	12	15	12×15	12.2	14.8	28	36	8	5	13	4.4	3	M4×18	5.0	60
KPL300S13X16	13	16	13×16	13.2	15.8	28	36	8	5	13	4.4	3	M4×18	5.0	60
KPL300S14X18	14	18	14×18	14.2	17.8	35	45	10	8	18	5.5	3	M5×20	10.0	120
KPL300S15X19	15	19	15×19	15.2	18.8	35	45	10	8	18	5.5	3	M5×20	10.0	120
KPL300S16X20	16	20	16×20	16.2	19.8	35	45	10	8	18	5.5	3	M5×20	10.0	120
KPL300S17X21	17	21	17×21	17.2	20.8	35	45	10	8	18	5.5	3	M5×20	10.0	120
KPL300S18X22	18	22	18×22	18.2	21.8	35	45	10	8	18	5.5	3	M5×20	10.0	120
KPL300S19X24	19	24	19×24	19.2	23.8	40	50	10	8	18	5.5	4	M5×20	10.0	140
KPL300S20X25	20	25	20×25	20.2	24.8	40	50	10	8	18	5.5	4	M5×20	10.0	140
KPL300S22X26	22	26	22×26	22.2	25.8	40	50	10	8	18	5.5	4	M5×20	10.0	140
KPL300S24X28	24	28	24×28	24.2	27.8	45	55	10	8	18	5.5	4	M5×20	10.0	160
KPL300S25X30	25	30	25×30	25.2	29.8	45	55	10	8	18	5.5	4	M5×20	10.0	160
KPL300S28X32	28	32	28×32	28.2	31.8	45	55	10	8	18	5.5	4	M5×20	10.0	170
KPL300S30X35	30	35	30×35	30.2	34.8	50	60	10	8	18	5.5	5	M5×20	10.0	180
KPL300S32X36	32	36	32×36	32.2	35.8	50	60	10	8	18	5.5	5	M5×20	10.0	190
KPL300S35X40	35	40	35×40	35.2	39.8	58	68	10	8	18	5.5	6	M5×20	10.0	230
KPL300S36X42	36	42	36×42	36.2	41.8	58	68	10	8	18	5.5	6	M5×20	10.0	230
KPL300S38X44	38	44	38×44	38.2	43.8	58	68	10	8	18	5.5	6	M5×20	10.0	270
KPL300S40X45	40	45	40×45	40.2	44.8	62	74	12	10	22	6.6	6	M6×25	12.7	310
KPL300S42X48	42	48	42×48	42.2	47.8	62	74	12	10	22	6.6	6	M6×25	12.7	350
KPL300S45X52	45	52	45×52	45.2	51.8	70	82	12	10	22	6.6	8	M6×25	12.7	360
KPL300S48X55	48	55	48×55	48.2	54.8	70	82	12	10	22	6.6	8	M6×25	12.7	370
KPL300S50X57	50	57	50×57	50.2	56.8	70	82	12	10	22	6.6	8	M6×25	12.7	380
KPL300S55X62	55	62	55×62	55.2	61.8	78	90	12	10	22	6.6	10	M6×25	12.7	420
KPL300S56X64	56	64	56×64	56.2	63.8	86	102	16	10	26	8.8	8	M8×35	31.4	730
KPL300S60X68	60	68	60×68	60.2	67.8	86	102	16	10	26	8.8	8	M8×35	31.4	770
KPL300S63X71	63	71	63×71	63.2	70.8	92	108	16	10	26	8.8	8	M8×35	31.4	820
KPL300S65X73	65	73	65×73	65.2	72.8	92	108	16	10	26	8.8	8	M8×35	31.4	850
KPL300S70X79	70	79	70×79	70.3	78.7	98	114	16	12	28	8.8	10	M8×35	31.4	890
KPL300S71X80	71	80	71×80	71.3	79.7	98	114	16	12	28	8.8	10	M8×35	31.4	900
KPL300S75X84	75	84	75×84	75.3	83.7	104	120	16	12	28	8.8	10	M8×35	31.4	960
KPL300S80X91	80	91	80×91	80.3	90.7	110	130	20	12	32	11	8	M10×40	61.7	1420
KPL300S85X96	85	96	85×96	85.3	95.7	116	136	20	12	32	11	8	M10×40	61.7	1530
KPL300S90X101	90	101	90×101	90.3	100.7	120	140	20	12	32	11	9	M10×40	61.7	1560
KPL300S95X106	95	106	95×106	95.3	105.7	126	146	20	12	32	11	9	M10×40	61.7	1670
KPL300S100X114	100	114	100×114	100.3	113.7	134	154	20	12	32	11	10	M10×40	61.7	1900

型番リスト

表示件数

型番

φd

(mm)

最大許容トルク範囲

(N・m)

φD

(mm)

最大許容トルク

(N・m)

Ｌ

(mm)

スリーブ外径 φD

(φ)

最小発注数量

10	2.0～20.0	13	5	13	36	1個
12	2.0～20.0	15	5	13	36	1個
13	2.0～20.0	16	5	13	36	1個
14	2.0～20.0	18	10	18	45	1個
15	2.0～20.0	19	10	18	45	1個
16	2.0～20.0	20	10	18	45	1個
17	2.0～20.0	21	10	18	45	1個
18	2.0～20.0	22	10	18	45	1個
19	2.0～20.0	24	10	18	50	1個
20	2.0～20.0	25	10	18	50	1個
22	2.0～20.0	26	10	18	50	1個
24	2.0～20.0	28	10	18	55	1個
25	2.0～20.0	30	10	18	55	1個
28	2.0～20.0	32	10	18	55	1個
30	2.0～20.0	35	10	18	60	1個
32	2.0～20.0	36	10	18	60	1個
35	2.0～20.0	40	10	18	68	1個
36	2.0～20.0	42	10	18	68	1個
38	2.0～20.0	44	10	18	68	1個
40	2.0～20.0	45	12.7	22	74	1個
42	2.0～20.0	48	12.7	22	74	1個
45	2.0～20.0	52	12.7	22	82	1個
48	2.0～20.0	55	12.7	22	82	1個
50	2.0～20.0	57	12.7	22	82	1個
55	2.0～20.0	62	12.7	22	90	1個
56	20.1～50.0	64	31.4	26	102	1個
60	20.1～50.0	68	31.4	26	102	1個
63	20.1～50.0	71	31.4	26	108	1個
65	20.1～50.0	73	31.4	26	108	1個
70	20.1～50.0	79	31.4	28	114	1個
71	20.1～50.0	80	31.4	28	114	1個
75	20.1～50.0	84	31.4	28	120	1個
80	50.1～70.0	91	61.7	32	130	1個
85	50.1～70.0	96	61.7	32	136	1個
90	50.1～70.0	101	61.7	32	140	1個
95	50.1～70.0	106	61.7	32	146	1個
100	50.1～70.0	114	61.7	32	154	1個

通常単価(税別) (税込単価)	通常出荷日

644円 ( 708円 )	4日目
644円 ( 708円 )	4日目
778円 ( 856円 )	4日目
912円 ( 1,003円 )	4日目
909円 ( 1,000円 )	4日目
903円 ( 993円 )	4日目
902円 ( 992円 )	4日目
912円 ( 1,003円 )	4日目
1,034円 ( 1,137円 )	4日目
1,032円 ( 1,135円 )	4日目
1,040円 ( 1,144円 )	4日目
1,209円 ( 1,330円 )	4日目
1,197円 ( 1,317円 )	4日目
1,174円 ( 1,291円 )	4日目
1,292円 ( 1,421円 )	4日目
1,292円 ( 1,421円 )	4日目
1,284円 ( 1,412円 )	4日目
1,412円 ( 1,553円 )	4日目
1,412円 ( 1,553円 )	4日目
1,404円 ( 1,544円 )	4日目
1,533円 ( 1,686円 )	4日目
1,525円 ( 1,678円 )	4日目
1,651円 ( 1,816円 )	4日目
1,765円 ( 1,942円 )	4日目
1,884円 ( 2,072円 )	4日目
2,362円 ( 2,598円 )	4日目
2,450円 ( 2,695円 )	4日目
2,548円 ( 2,803円 )	4日目
2,542円 ( 2,796円 )	4日目
2,643円 ( 2,907円 )	4日目
2,828円 ( 3,111円 )	4日目
3,634円 ( 3,997円 )	4日目
4,218円 ( 4,640円 )	4日目
4,398円 ( 4,838円 )	4日目
4,488円 ( 4,937円 )	4日目
4,668円 ( 5,135円 )	4日目
4,848円 ( 5,333円 )	4日目

詳細情報

基本情報

基本情報

片山チエンキーレスブッシング（締結継手）カナロック KPL300S形。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
