片山チエン

カナロック KPL250形

カタログ |

通常単価(税別): 2,349円～7,021円

税込単価: 2,584円～7,723円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：4 日目

片山チエンキーレスブッシング（締結継手）カナロック KPL250形。

種類
ナット締付
センタリング機能
なし
材質
機械構造用炭素鋼
表面処理
なし
締結構造
テーパスリーブ形
締結方法
メカ式(くさび式)

未確定：候補が35型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

カナロック KPL250形の仕様

カナロック KPL250形の外観

カナロック KPL250形の外寸

商品コード	φd	φD	H	B	φE	ナットサイズ	最大許容トルク N・m	ボルト締付トルク N・m	重量 g
KPL25014X25	14	25	16.5	6.5	32	M20×1.0	38	95	60
KPL25015X25	15	25	16.5	6.5	32		41	95	60
KPL25016X25	16	25	16.5	6.5	32		43	95	60
KPL25017X26	17	26	16.5	6.5	32		47	95	70
KPL25018X26	18	26	16.5	6.5	32	M22×1.0	49	95	70
KPL25018X30	18	30	18	6.5	38	M25×1.5	58	160	70
KPL25019X30	19	30	18	6.5	38		62	160	80
KPL25020X30	20	30	18	6.5	38		66	160	80
KPL25022X32	22	32	18	6.5	38		73	160	90
KPL25024X35	24	35	18	6.5	45	M30×1.5	105	220	90
KPL25025X35	25	35	18	6.5	45	M30×1.5	110	220	90
KPL25028X36	28	36	18	6.5	45	M32×1.5	120	220	140
KPL25028X40	28	40	19.5	7	52	M35×1.5	149	340	150
KPL25030X40	30	40	19.5	7	52	M35×1.5	160	340	140
KPL25032X42	32	42	21.5	8	55	M36×1.5	170	340	160
KPL25035X45	35	45	21.5	8	58	M40×1.5	230	480	170
KPL25036X45	36	45	21.5	8	58	M40×1.5	240	480	160
KPL25038X48	38	48	21.5	8	62	M42×1.5	250	480	270
KPL25038X50	38	50	21.5	8	62	M42×1.5	250	480	280
KPL25040X50	40	50	24.5	10	65	M45×1.5	310	680	240
KPL25040X52	40	52	24.5	10	65	M45×1.5	310	680	260
KPL25042X55	42	55	24.5	10	68	M48×1.5	320	680	280
KPL25045X55	45	55	25.5	10	70	M50×1.5	400	870	300
KPL25045X57	45	57	25.5	10	70	M50×1.5	400	870	300
KPL25048X60	48	60	25.5	10	75	M55×2.0	500	970	360
KPL25050X60	50	60	25.5	10	75		520	970	320
KPL25050X62	50	62	25.5	10	75		520	970	320
KPL25055X65	55	65	27.5	12	80	M60×2.0	610	1100	380
KPL25055X68	55	68	27.5	12	80		610	1100	380
KPL25056X68	56	68	27.5	12	80		620	1100	390
KPL25060X70	60	70	28.5	12	85	M65×2.0	800	1300	430
KPL25060X73	60	73	28.5	12	85	M65×2.0	800	1300	430
KPL25063X79	63	79	30.5	14	92	M70×2.0	980	1600	470
KPL25065X79	65	79	30.5	14	92	M70×2.0	1010	1600	500
KPL25070X84	70	84	31.5	14	98	M75×2.0	1240	2000	650

型番リスト

表示件数

型番

φd

(mm)

最大許容トルク範囲

(N・m)

φD

(mm)

最大許容トルク

(N・m)

全長

(mm)

外径 A

(mm)

最小発注数量

14	20.1～50.0	25	38	16.5	32	1個
15	20.1～50.0	25	41	16.5	32	1個
16	20.1～50.0	25	43	16.5	32	1個
17	20.1～50.0	26	47	16.5	32	1個
18	20.1～50.0	26	49	16.5	32	1個
18	50.1～70.0	30	58	18	38	1個
19	50.1～70.0	30	62	18	38	1個
20	50.1～70.0	30	66	18	38	1個
22	70.1～100.0	32	73	18	38	1個
24	100.1～150.0	35	105	18	45	1個
25	100.1～150.0	35	110	18	45	1個
28	100.1～150.0	36	120	18	45	1個
28	100.1～150.0	40	149	19.5	52	1個
30	150.1～200.0	40	160	19.5	52	1個
32	150.1～200.0	42	170	21.5	55	1個
35	200.1～300.0	45	230	21.5	58	1個
36	200.1～300.0	45	240	21.5	58	1個
38	200.1～300.0	48	250	21.5	62	1個
38	200.1～300.0	50	250	21.5	62	1個
40	300.1～500.0	50	310	24.5	65	1個
40	300.1～500.0	52	310	24.5	65	1個
42	300.1～500.0	55	320	24.5	68	1個
45	300.1～500.0	55	400	25.5	70	1個
45	300.1～500.0	57	400	25.5	70	1個
48	300.1～500.0	60	500	25.5	75	1個
50	500.1～700.0	60	520	25.5	75	1個
50	500.1～700.0	62	520	25.5	75	1個
55	500.1～700.0	65	610	27.5	80	1個
55	500.1～700.0	68	610	27.5	80	1個
56	500.1～700.0	68	620	27.5	80	1個
60	700.1～1000.0	70	800	28.5	85	1個
60	700.1～1000.0	73	800	28.5	85	1個
63	700.1～1000.0	79	980	30.5	92	1個
65	1000.1～3000.0	79	1010	30.5	92	1個
70	1000.1～3000.0	84	1240	31.5	98	1個

通常単価(税別) (税込単価)	通常出荷日

2,349円 ( 2,584円 )	4日目
2,349円 ( 2,584円 )	4日目
2,466円 ( 2,713円 )	4日目
2,349円 ( 2,584円 )	4日目
2,466円 ( 2,713円 )	4日目
2,542円 ( 2,796円 )	4日目
2,542円 ( 2,796円 )	4日目
2,542円 ( 2,796円 )	4日目
3,634円 ( 3,997円 )	4日目
3,865円 ( 4,252円 )	4日目
4,058円 ( 4,464円 )	4日目
4,216円 ( 4,638円 )	4日目
4,353円 ( 4,788円 )	4日目
4,353円 ( 4,788円 )	4日目
4,443円 ( 4,887円 )	4日目
4,533円 ( 4,986円 )	4日目
4,533円 ( 4,986円 )	4日目
4,668円 ( 5,135円 )	4日目
4,758円 ( 5,234円 )	4日目
4,758円 ( 5,234円 )	4日目
4,893円 ( 5,382円 )	4日目
4,983円 ( 5,481円 )	4日目
4,983円 ( 5,481円 )	4日目
4,983円 ( 5,481円 )	4日目
4,983円 ( 5,481円 )	4日目
5,310円 ( 5,841円 )	4日目
5,445円 ( 5,990円 )	4日目
5,580円 ( 6,138円 )	4日目
5,749円 ( 6,324円 )	4日目
5,749円 ( 6,324円 )	4日目
5,849円 ( 6,434円 )	4日目
6,527円 ( 7,180円 )	4日目
6,828円 ( 7,511円 )	4日目
6,828円 ( 7,511円 )	4日目
7,021円 ( 7,723円 )	4日目

詳細情報

基本情報

基本情報

片山チエンキーレスブッシング（締結継手）カナロック KPL250形。

カタログ

商品TOP

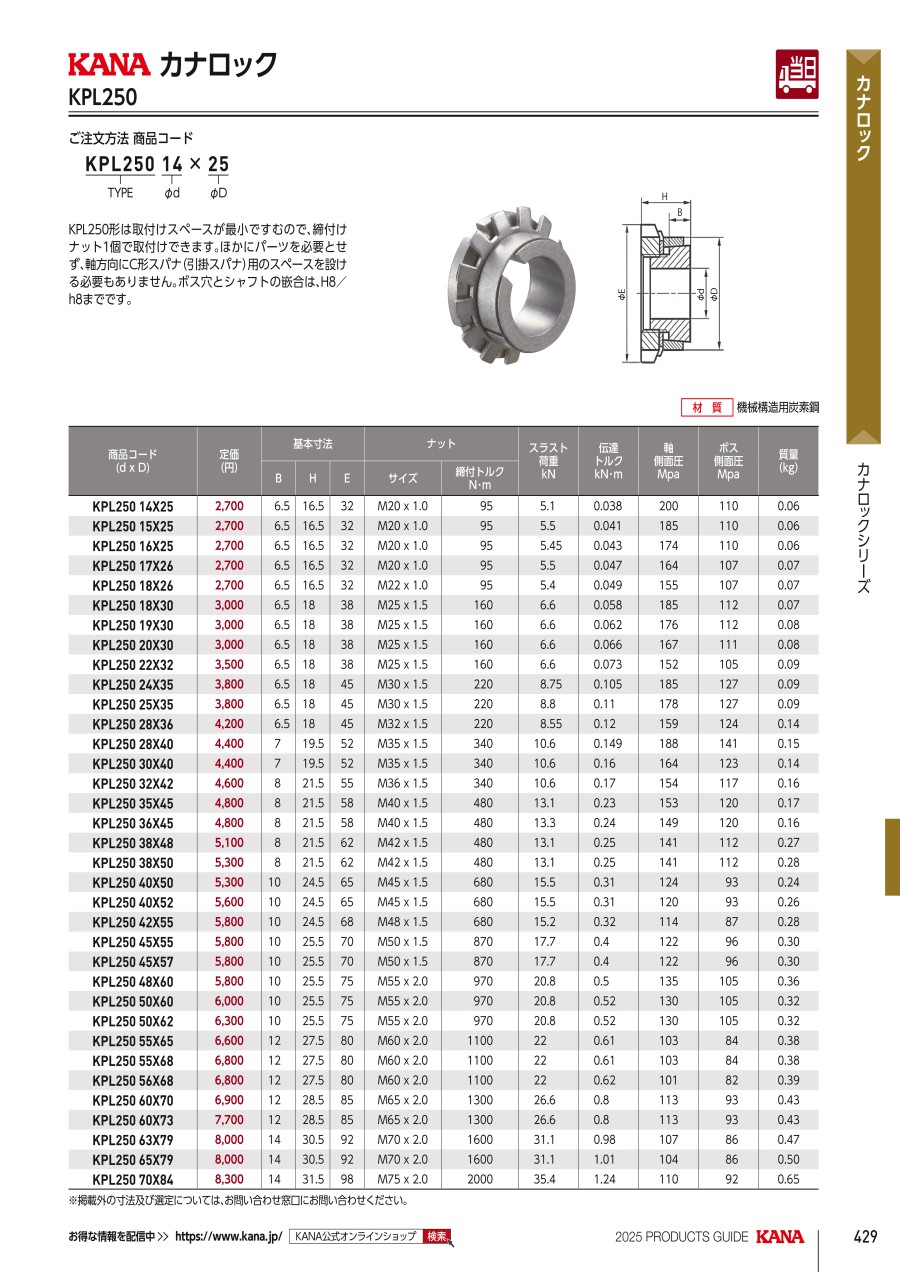

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
