片山チエン

HGハイグレード歯先硬化スプロケット35A形

カタログ |

通常単価(税別): 381円～1,597円

税込単価: 419円～1,757円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

片山チエン製 HGハイグレード歯先硬化スプロケット35A形。

スプロケット形状
A形
チエーンNo.
35
列数
1
種類
下穴タイプ
材質
スチール
チェーンタイプ
標準
軸種類
標準下穴
表面処理
歯先高周波焼入

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

HGハイグレード歯先硬化スプロケット35A形の仕様

HGハイグレード歯先硬化スプロケット35A形の外観

HGハイグレード歯先硬化スプロケット35A形の外寸

商品コード	歯数	Do	Dp	軸穴径d		重量（kg）


				下穴	最小
HG35A10H	10	35	30.824	8	9	0.02
HG35A11H	11	38	33.809	8	9	0.03
HG35A12H	12	41	36.802	9	10	0.03
HG35A13H	13	44	39.801	9	10	0.04
HG35A14H	14	47	42.805	9	10	0.04
HG35A15H	15	51	45.813	9	10	0.05
HG35A16H	16	54	48.824	9	10	0.05
HG35A17H	17	57	51.837	11	12	0.07
HG35A18H	18	60	54.852	11	12	0.07
HG35A19H	19	63	57.869	11	12	0.09
HG35A20H	20	66	60.888	11	12	0.09
HG35A21H	21	69	63.908	11	12	0.11
HG35A22H	22	72	66.929	11	12	0.11
HG35A23H	23	75	69.951	11	12	0.11
HG35A24H	24	78	72.974	11	12	0.14
HG35A25H	25	81	75.997	11	12	0.16
HG35A26H	26	84	79.022	11	12	0.16
HG35A27H	27	87	82.046	11	12	0.17
HG35A28H	28	90	85.072	11	12	0.18
HG35A29H	29	93	88.097	11	12	0.20
HG35A30H	30	96	91.124	11	12	0.23
HG35A32H	32	102	97.177	11	12	0.27
HG35A34H	34	109	103.231	11	12	0.29
HG35A35H	35	112	106.259	11	12	0.30
HG35A36H	36	115	109.287	12	13	0.32
HG35A38H	38	121	115.344	12	13	0.41
HG35A40H	40	127	121.401	12	13	0.43

チェーン： No.35
チェーンピッチ：（P）9.525 mm
ローラリンク内幅：（W）4.78 mm
ローラ外径：（Dr）5.08 mm
歯幅：（T）4.3 mm

型番リスト

表示件数

型番

歯数

(T)

軸穴径ｄ

(mm)

最小軸穴径

(mm)

最小発注数量

10	8	9	1個
11	8	9	1個
12	9	10	1個
13	9	10	1個
14	9	10	1個
15	9	10	1個
16	9	10	1個
17	11	12	1個
18	11	12	1個
19	11	12	1個
20	11	12	1個
21	11	12	1個
22	11	12	1個
23	11	12	1個
24	11	12	1個
25	11	12	1個
26	11	12	1個
27	11	12	1個
28	11	12	1個
29	11	12	1個
30	11	12	1個
32	11	12	1個
34	11	12	1個
35	11	12	1個
36	12	13	1個
38	12	13	1個
40	12	13	1個

通常単価(税別) (税込単価)	通常出荷日

381円 ( 419円 )	4日目
430円 ( 473円 )	4日目
536円 ( 590円 )	4日目
418円 ( 460円 )	4日目
458円 ( 504円 )	4日目
516円 ( 568円 )	4日目
532円 ( 585円 )	4日目
532円 ( 585円 )	4日目
697円 ( 767円 )	4日目
685円 ( 754円 )	4日目
735円 ( 809円 )	4日目
681円 ( 749円 )	4日目
846円 ( 931円 )	4日目
844円 ( 928円 )	4日目
902円 ( 992円 )	4日目
945円 ( 1,040円 )	4日目
855円 ( 941円 )	4日目
1,023円 ( 1,125円 )	4日目
1,102円 ( 1,212円 )	4日目
1,197円 ( 1,317円 )	4日目
1,102円 ( 1,212円 )	8日目
1,077円 ( 1,185円 )	4日目
1,118円 ( 1,230円 )	4日目
1,099円 ( 1,209円 )	4日目
1,197円 ( 1,317円 )	4日目
1,389円 ( 1,528円 )	4日目
1,597円 ( 1,757円 )	4日目

詳細情報

基本情報

基本情報

片山チエン製 HGハイグレード歯先硬化スプロケット35A形。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

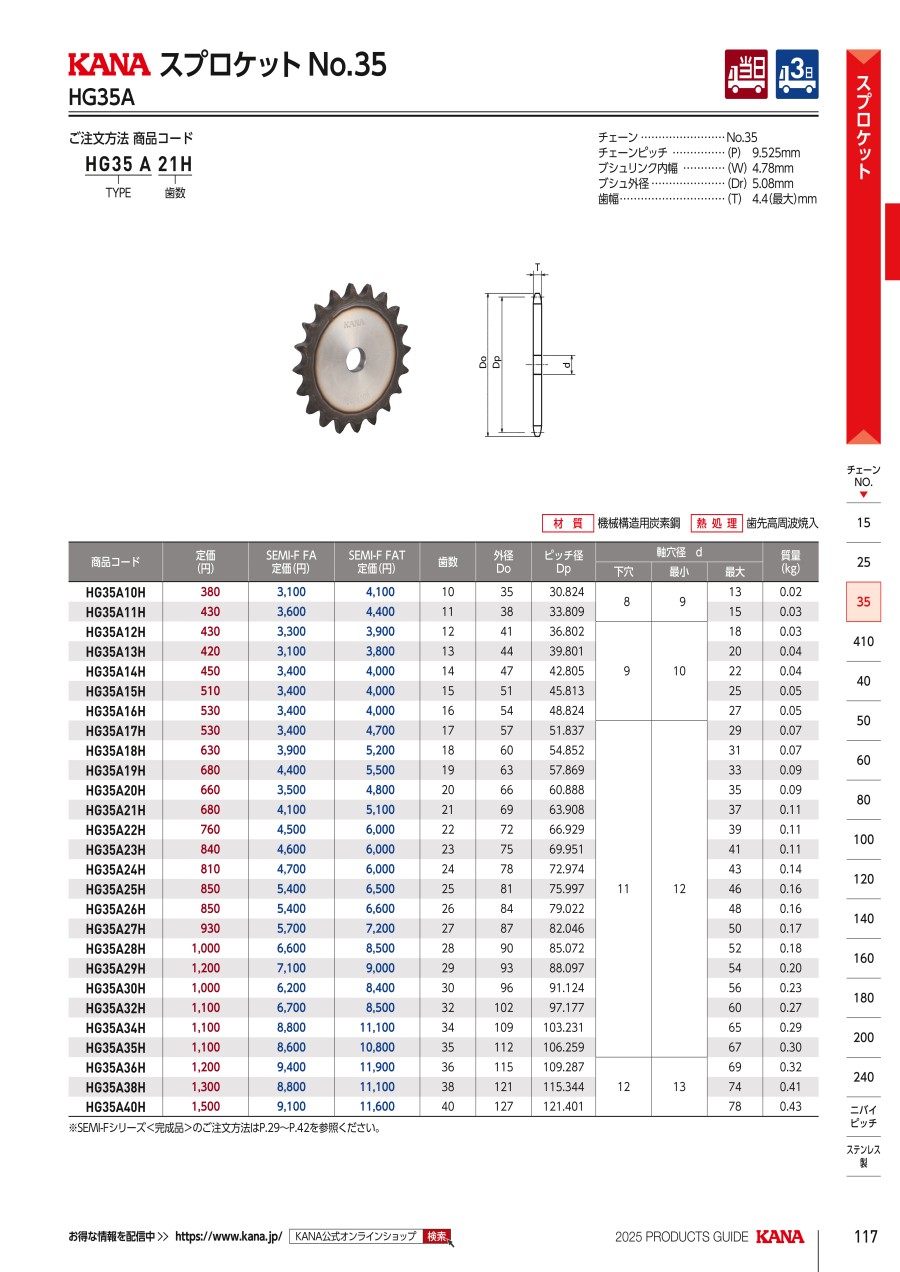

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
