片山チエン

FBKチェーンカップリング本体片側軸穴加工済（旧JISキー）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

通常単価(税別): 4,394円～15,442円特別価格

税込単価: 4,833円～16,986円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

通常出荷日：在庫品1日目

片山チエン FBKチェーンカップリング本体片側軸穴加工済（旧JISキー）。

種類
本体のみ
本体材質
機械構造用炭素鋼

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

未確定：候補が50型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

FBKチェーンカップリング本体片側軸穴加工済（旧JISキー）の仕様

外観図

外形図

ΦDに（）印付のセットスクリュー位置

規格表

単位：mm

型番	商品コード	キー溝 b×t²	M	φD^H7	本体寸法
					BL



KC3012	FBK3012D14	5×2.0	5	（14）	29.8
KC3012	FBK3012D15	5×2.0	5	（15）	29.8
KC4012	FBK4012D15	5×2.0	6	15	36.0
KC4012	FBK4012D16	5×2.0	6	16	36.0
KC4012	FBK4012D18	5×2.0	6	18	36.0
KC4012	FBK4012D19	5×2.0	6	19	36.0
KC4012	FBK4012D20	5×2.0	6	20	36.0
KC4012	FBK4012D22	7×3.0	8	（22）	36.0
KC4014	FBK4014D19	5×2.0	6	19	36.0
KC4014	FBK4014D20	5×2.0	6	20	36.0
KC4014	FBK4014D22	7×3.0	8	22	36.0
KC4014	FBK4014D24	7×3.0	8	24	36.0
KC4014	FBK4014D25	7×3.0	8	25	36.0
KC4014	FBK4014D28	7×3.0	8	（28）	36.0
KC4014	FBK4014D30	7×3.0	8	（30）	36.0
KC4016	FBK4016D22	7×3.0	8	22	40.0
KC4016	FBK4016D24	7×3.0	8	24	40.0
KC4016	FBK4016D25	7×3.0	8	25	40.0
KC4016	FBK4016D28	7×3.0	8	28	40.0
KC4016	FBK4016D30	7×3.0	8	30	40.0
KC4016	FBK4016D32	10×3.5	8	32	40.0
KC5014	FBK5014D25	7×3.0	8	25	45.0
KC5014	FBK5014D28	7×3.0	8	28	45.0
KC5014	FBK5014D30	7×3.0	8	30	45.0
KC5014	FBK5014D32	10×3.5	8	32	45.0
KC5014	FBK5014D35	10×3.5	8	35	45.0
KC5016	FBK5016D25	7×3.0	8	25	45.0
KC5016	FBK5016D28	7×3.0	8	28	45.0
KC5016	FBK5016D30	7×3.0	8	30	45.0
KC5016	FBK5016D32	10×3.5	8	32	45.0
KC5016	FBK5016D35	10×3.5	8	35	45.0
KC5016	FBK5016D38	10×3.5	8	38	45.0

型番	商品コード	キー溝 b×t²	M	φD^H7	本体寸法
					BL



KC5016	FBK5016D40	10×3.5	8	40	45.0
KC5018	FBK5018D30	7×3.0	8	30	45.0
KC5018	FBK5018D38	10×3.5	8	38	45.0
KC5018	FBK5018D40	10×3.5	8	40	45.0
KC5018	FBK5018D42	12×3.5	10	42	45.0
KC5018	FBK5018D45	12×3.5	10	45	45.0
KC6018	FBK6018D40	10×3.5	8	40	56.0
KC6018	FBK6018D42	12×3.5	10	42	56.0
KC6018	FBK6018D45	12×3.5	10	45	56.0
KC6018	FBK6018D48	12×3.5	10	48	56.0
KC6018	FBK6018D50	12×3.5	10	50	56.0
KC6018	FBK6018D55	15×5.0	12	55	56.0
KC6022	FBK6022D45	12×3.5	10	45	56.0
KC6022	FBK6022D48	12×3.5	10	48	56.0
KC6022	FBK6022D50	12×3.5	10	50	56.0
KC6022	FBK6022D55	15×5.0	12	55	56.0
KC6022	FBK6022D60	15×5.0	12	60	56.0
KC6022	FBK6022D65	18×6.0	16	65	56.0

型番リスト

表示件数

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

外径

(φ)

全長 W

(mm)

歯数

チェーン呼び番号

キー溝巾

(mm)

キー溝深さ

(mm)

最小発注数量

14	14	69	63	12	35	5	2.0	1個
15	15	69	63	12	35	5	2.0	1個
15	15	77	72	12	40	5	2.0	1個
16	16	77	72	12	40	5	2.0	1個
18	18	77	72	12	40	5	2.0	1個
19	19	77	72	12	40	5	2.0	1個
20	20	77	72	12	40	5	2.0	1個
22	22	77	72	12	40	7	3.0	1個
19	19	84	75	14	40	5	2.0	1個
20	20	84	75	14	40	5	2.0	1個
22	22	84	75	14	40	7	3.0	1個
24	24	84	75	14	40	7	3.0	1個
25	25	84	75	14	40	7	3.0	1個
28	28	84	75	14	40	7	3.0	1個
30	30	84	75	14	40	7	3.0	1個
22	22	92	75	16	40	7	3.0	1個
24	24	92	75	16	40	7	3.0	1個
25	25	92	75	16	40	7	3.0	1個
28	28	92	75	16	40	7	3.0	1個
30	30	92	75	16	40	7	3.0	1個
32	32	92	75	16	40	10	3.5	1個
25	25	101	85	14	50	7	3.0	1個
28	28	101	85	14	50	7	3.0	1個
30	30	101	85	14	50	7	3.0	1個
32	32	101	85	14	50	10	3.5	1個
35	35	101	85	14	50	10	3.5	1個
25	25	111	85	16	50	7	3.0	1個
28	28	111	85	16	50	7	3.0	1個
30	30	111	85	16	50	7	3.0	1個
32	32	111	85	16	50	10	3.5	1個
35	35	111	85	16	50	10	3.5	1個
38	38	111	85	16	50	10	3.5	1個
40	40	111	85	16	50	10	3.5	1個
30	30	122	85	18	50	7	3.0	1個
38	38	122	85	18	50	10	3.5	1個
40	40	122	85	18	50	10	3.5	1個
42	42	122	85	18	50	12	3.5	1個
45	45	122	85	18	50	12	3.5	1個
40	40	142	106	18	60	10	3.5	1個
42	42	142	106	18	60	12	3.5	1個
45	45	142	106	18	60	12	3.5	1個
48	48	142	106	18	60	12	3.5	1個
50	50	142	106	18	60	12	3.5	1個
55	55	142	106	18	60	15	5.0	1個
45	45	168	117	22	60	12	3.5	1個
48	48	168	117	22	60	12	3.5	1個
50	50	168	117	22	60	12	3.5	1個
55	55	168	117	22	60	15	5.0	1個
60	60	168	117	22	60	15	5.0	1個
65	65	168	117	22	60	18	6.0	1個

通常単価(税別) (税込単価)	通常出荷日

4,394円 ( 4,833円 )	4日目
4,394円 ( 4,833円 )	4日目
4,695円 ( 5,165円 )	4日目
4,695円 ( 5,165円 )	4日目
4,844円 ( 5,328円 )	4日目
4,844円 ( 5,328円 )	4日目
4,695円 ( 5,165円 )	4日目
4,695円 ( 5,165円 )	4日目
4,609円 ( 5,070円 )	4日目
4,609円 ( 5,070円 )	4日目
4,609円 ( 5,070円 )	4日目
4,609円 ( 5,070円 )	4日目
4,609円 ( 5,070円 )	4日目
4,609円 ( 5,070円 )	4日目
4,609円 ( 5,070円 )	4日目
5,396円 ( 5,936円 )	4日目
5,147円 ( 5,662円 )	4日目
5,147円 ( 5,662円 )	4日目
4,910円 ( 5,401円 )	4日目
5,319円 ( 5,851円 )	6日目
5,191円 ( 5,710円 )	4日目
5,405円 ( 5,946円 )	4日目
5,405円 ( 5,946円 )	4日目
5,405円 ( 5,946円 )	4日目
5,405円 ( 5,946円 )	4日目
5,405円 ( 5,946円 )	4日目
6,439円 ( 7,083円 )	4日目
5,878円 ( 6,466円 )	4日目
6,439円 ( 7,083円 )	4日目
6,066円 ( 6,673円 )	4日目
6,194円 ( 6,813円 )	4日目
6,383円 ( 7,021円 )	4日目
6,383円 ( 7,021円 )	4日目
7,219円 ( 7,941円 )	4日目
7,219円 ( 7,941円 )	4日目
7,073円 ( 7,780円 )	4日目
7,174円 ( 7,891円 )	4日目
6,917円 ( 7,609円 )	4日目
8,851円 ( 9,736円 )	4日目
9,328円 ( 10,261円 )	18日目
9,817円8,835円 ( 9,719円 )	4日目
9,014円 ( 9,915円 )	4日目
9,705円8,928円 ( 9,821円 )	4日目
9,812円8,830円 ( 9,713円 )	4日目
12,017円10,815円 ( 11,897円 )	4日目
12,146円10,931円 ( 12,024円 )	4日目
14,524円13,071円 ( 14,378円 )	4日目
14,124円12,711円 ( 13,982円 )	4日目
14,505円13,054円 ( 14,359円 )	4日目
15,442円13,897円 ( 15,287円 )	4日目

詳細情報

基本情報

基本情報

片山チエン FBKチェーンカップリング本体片側軸穴加工済（旧JISキー）。

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

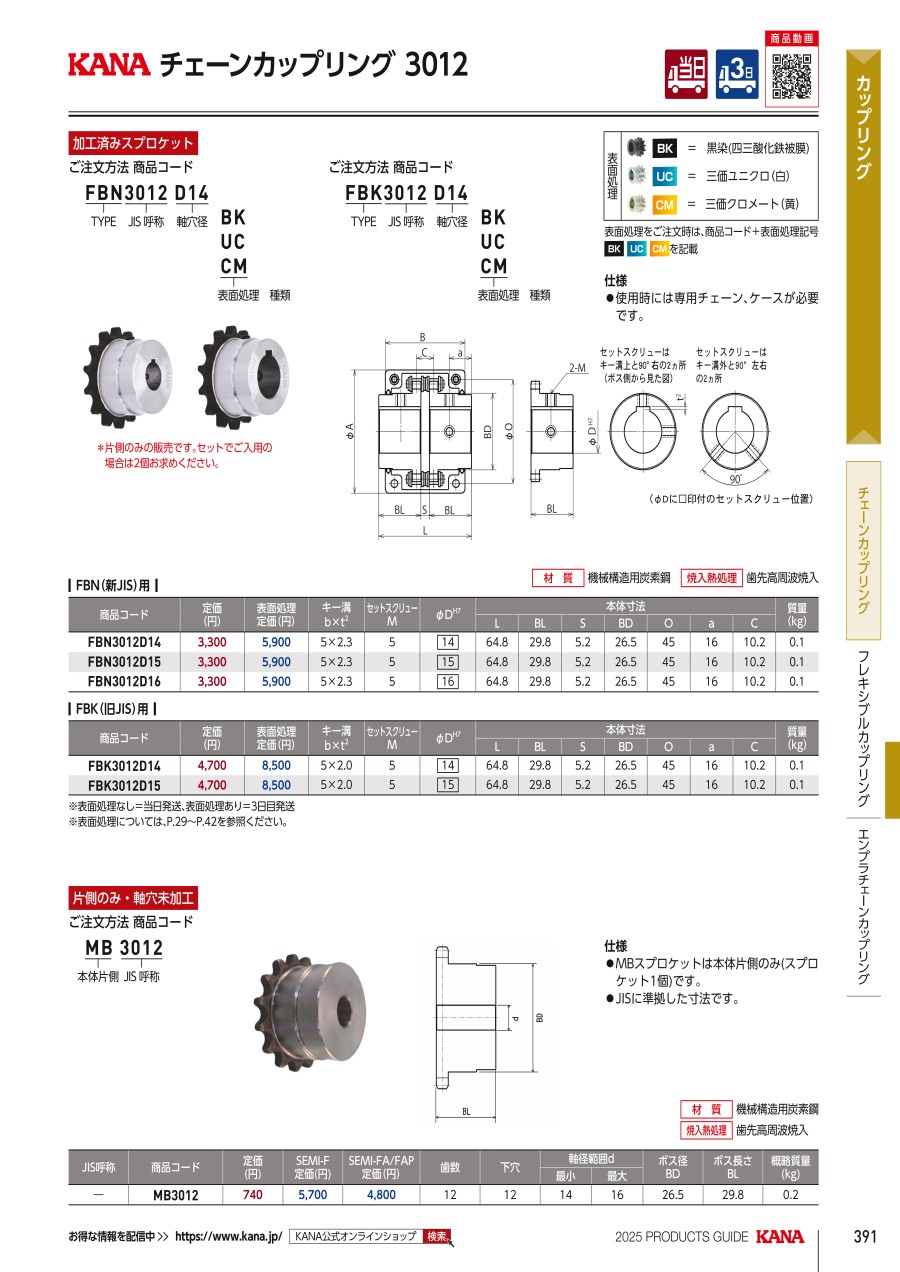

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
