ガススプリング GSKFシリーズ（取付角度フリータイプ）

カタログ |

通常単価(税別): 3,301円～5,430円

税込単価: 3,631円～5,973円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

ナベヤ製品のガススプリングです。【特長】・小型・軽量でありながら、大きなバネ力（反力）が得られます・バ...

詳細を確認

55.0

よく一緒に見られています

ナベヤ

ガススプリング取付ブラケット

通常価格(税別)： 798円 (税込価格：878円)

通常出荷日：在庫品1日目

未確定：候補が45型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ストローク

(mm)

ガス反力(20℃時) 最大長-10mm時

(N)

最小長 lmin

(mm)

ロッド径 B

(φ)

シリンダ径 A

(φ)

最大長 lmax

(mm)

最小発注数量

50	27	131	7	14	181	1個
50	85	131	7	14	181	1個
50	147	131	7	14	181	1個
50	186	131	7	14	181	1個
50	206	131	7	14	181	1個
70	81	151	7	14	221	1個
70	104	151	7	14	221	1個
70	106.8	210	7	14	280	1個
70	196	151	7	14	221	1個
80	196	199	10	22	279	1個
80	246	199	10	22	279	1個
90	69	171	7	14	261	1個
90	79	171	7	14	261	1個
90	88	171	7	14	261	1個
90	147	171	7	14	261	1個
90	196	171	7	14	261	1個
90	263	171	8	18	261	1個
96	392	210	10	22	306	1個
100	76	181	7	14	281	1個
100	110	181	7	14	281	1個
100	196	181	7	14	281	1個
100	324	181	8	18	281	1個
100	373.9	250	8	18	350	1個
100	427.3	275	10	22	375	1個
110	213.6	270	8	18	380	1個
142	304.1	330	10	22	472	1個
147	147	265	10	22	412	1個
147	240	265	10	22	412	1個
150	267.1	325	8	18	475	1個
150	343	314	10	22	464	1個
150	373.9	325	8	18	475	1個
200	480.7	400	10	22	600	1個
200	534.1	400	10	22	600	1個
235.5	140.6	344.5	10	22	580	1個
235.5	248	344.5	10	22	580	1個
235.5	343	344.5	10	22	580	1個
235.5	507	344.5	10	22	580	1個
243	213.6	384	10	22	627	1個
243	472	384	10	22	627	1個
270	373.9	400	10	22	670	1個
270	552.6	400	10	22	670	1個
300	812.1	400	12.5	25.4	700	1個
300	926.5	400	12.5	25.4	700	1個
356.5	216	476.5	10	22	833	1個
356.5	345	476.5	10	22	833	1個

通常単価(税別) (税込単価)	通常出荷日

3,817円 ( 4,199円 )	在庫品1日目当日出荷可能
3,500円 ( 3,850円 )	3日目
4,007円 ( 4,408円 )	3日目
3,301円 ( 3,631円 )	3日目
3,301円 ( 3,631円 )	3日目
3,611円 ( 3,972円 )	3日目
3,997円 ( 4,397円 )	3日目
3,797円 ( 4,177円 )	3日目
3,797円 ( 4,177円 )	3日目
3,834円 ( 4,217円 )	3日目
3,697円 ( 4,067円 )	3日目
3,611円 ( 3,972円 )	3日目
3,797円 ( 4,177円 )	3日目
3,611円 ( 3,972円 )	3日目
3,938円 ( 4,332円 )	在庫品1日目当日出荷可能
3,611円 ( 3,972円 )	3日目
3,834円 ( 4,217円 )	3日目
3,834円 ( 4,217円 )	3日目
3,938円 ( 4,332円 )	在庫品1日目当日出荷可能
3,611円 ( 3,972円 )	在庫品1日目当日出荷可能
3,938円 ( 4,332円 )	3日目
3,834円 ( 4,217円 )	在庫品1日目当日出荷可能
4,182円 ( 4,600円 )	3日目
3,997円 ( 4,397円 )	3日目
4,182円 ( 4,600円 )	3日目
4,297円 ( 4,727円 )	3日目
4,426円 ( 4,869円 )	3日目
4,397円 ( 4,837円 )	3日目
3,834円 ( 4,217円 )	3日目
4,197円 ( 4,617円 )	3日目
3,834円 ( 4,217円 )	3日目
4,426円 ( 4,869円 )	3日目
4,058円 ( 4,464円 )	3日目
4,397円 ( 4,837円 )	在庫品1日目当日出荷可能
4,697円 ( 5,167円 )	在庫品1日目当日出荷可能
4,505円 ( 4,956円 )	在庫品1日目当日出荷可能
5,045円 ( 5,550円 )	3日目
4,746円 ( 5,221円 )	3日目
4,746円 ( 5,221円 )	3日目
4,886円 ( 5,375円 )	3日目
4,886円 ( 5,375円 )	3日目
5,297円 ( 5,827円 )	3日目
4,980円 ( 5,478円 )	3日目
5,297円 ( 5,827円 )	3日目
5,430円 ( 5,973円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ナベヤ製品のガススプリングです。
【特長】
・小型・軽量でありながら、大きなバネ力（反力）が得られます
・バネ力（反力）は、長いストロークにわたり、ほぼ一定です
・用途に応じた設計ができ、広範囲に応用できます
・360°どの角度でも取付可能です

カタログ

商品TOP

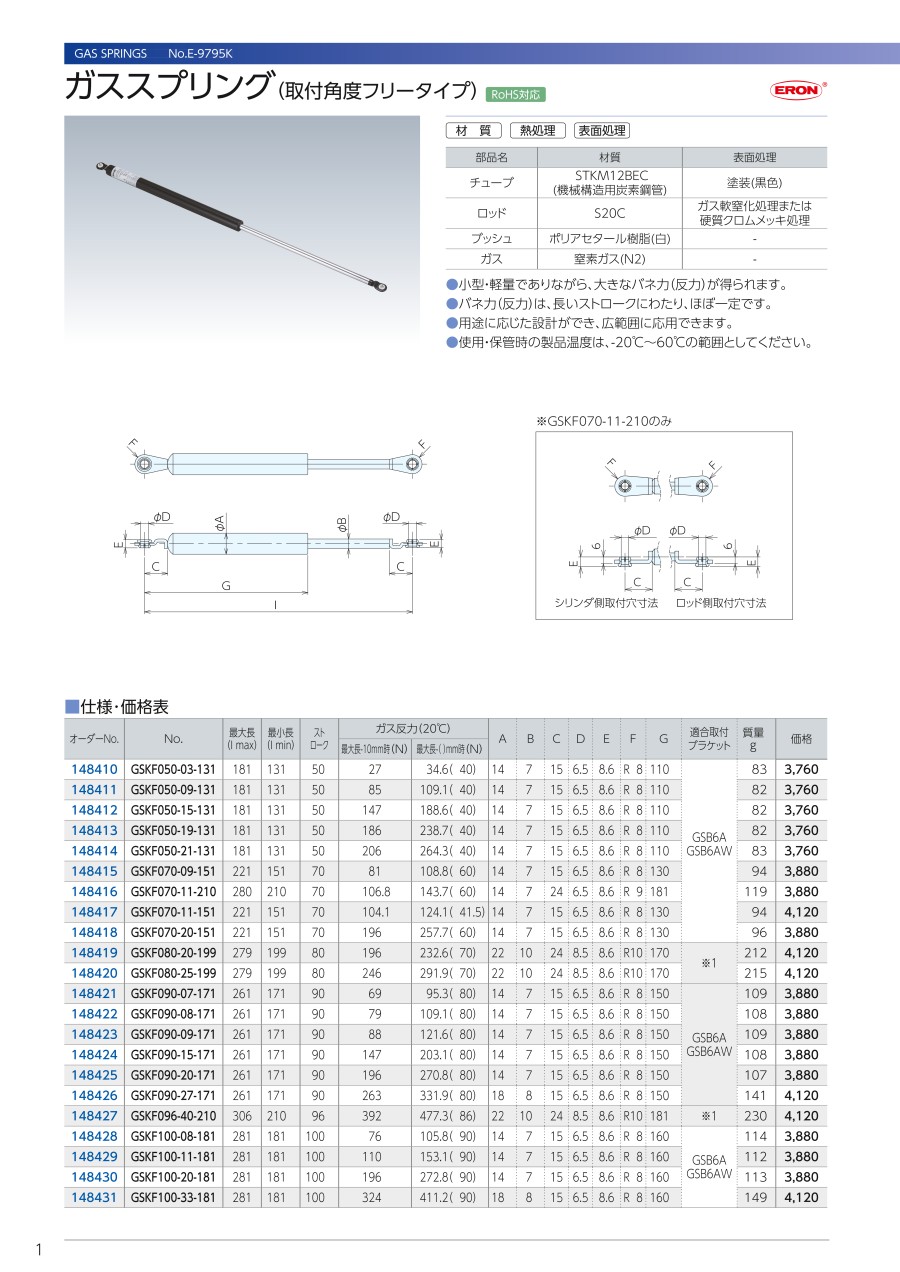

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
