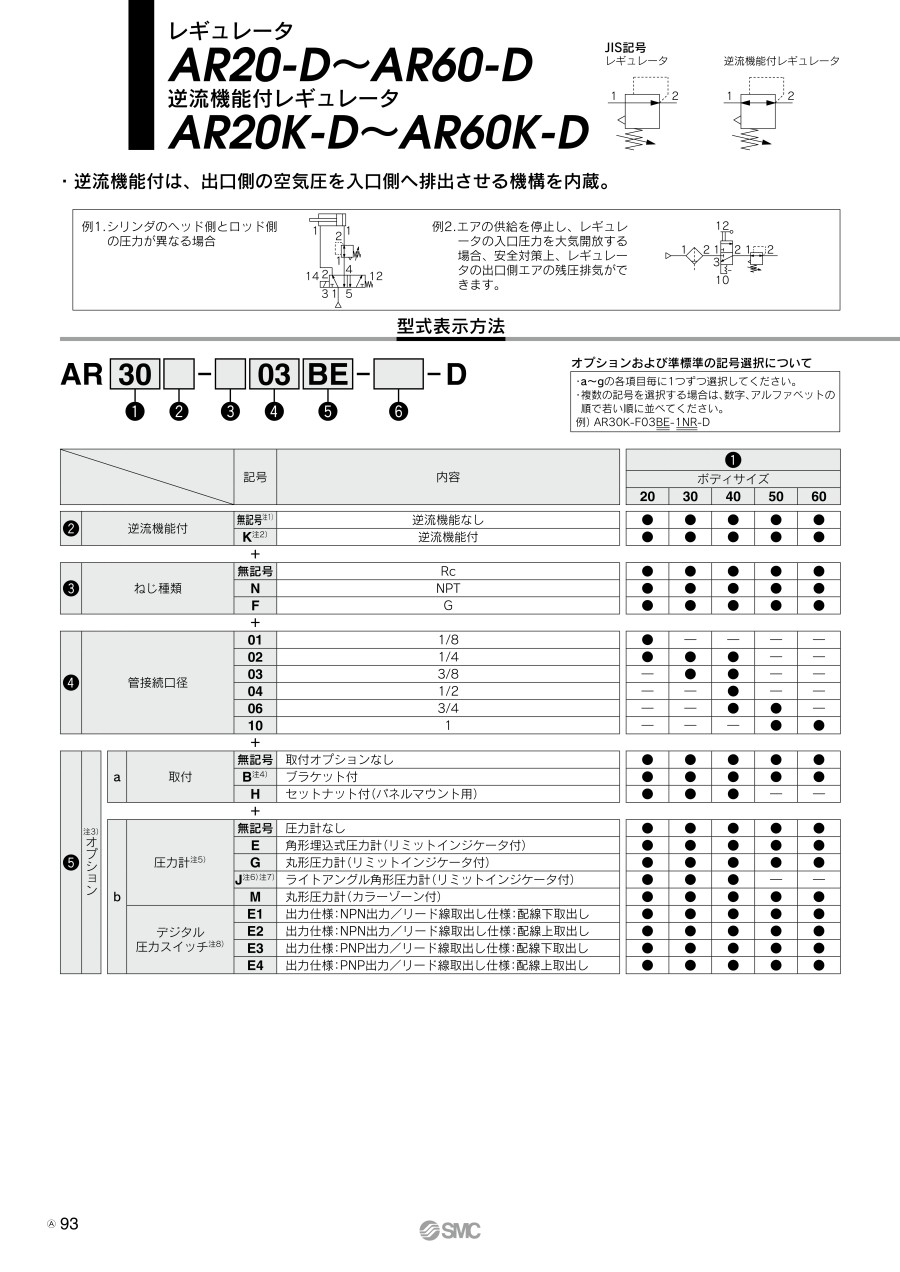

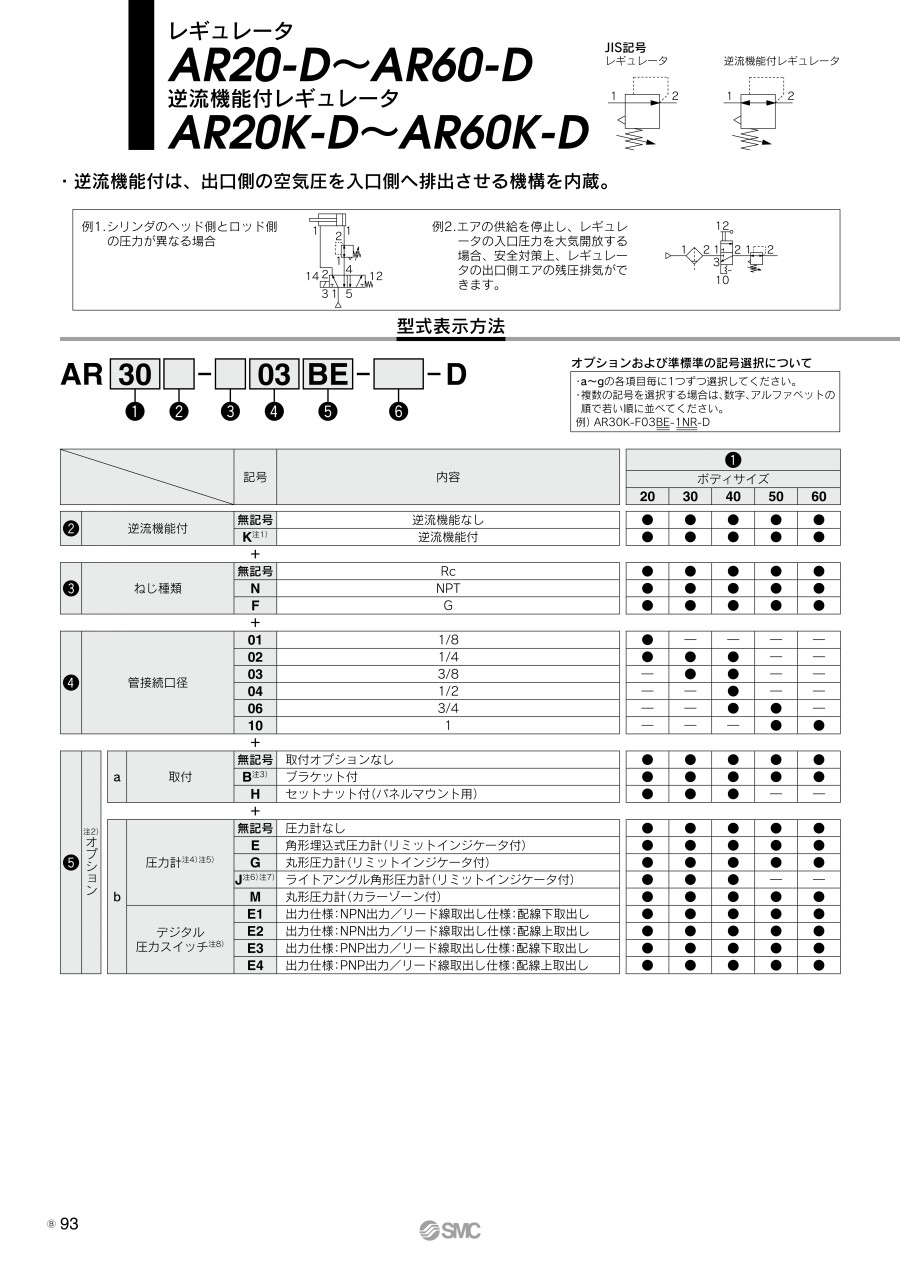

レギュレータ AR20-D～AR60-D 逆流機能付 AR20K-D～AR60K-D
未確定：候補が99型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
標準（丸形圧力計付）
| 型式 | 標準仕様 | オプション仕様 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 丸形圧力計 | 丸形圧力計 （カラーゾーン付） | ||||||||||||
| P1 | P2 | A | B注） | C | D | F | J | K | H | J | H | J | |
| AR20-D | 1/8・1/4 | 1/8 | 40 | 66.8 | 26.5 | 21 | M28×1 | 21 | 2 | φ37.5 | 57.5 | φ37.5 | 58.5 |
| AR30-D | 1/4・3/8 | 1/8 | 53 | 86.5 | 30.5 | 26.5 | M38×1.5 | 26.5 | 3.5 | φ37.5 | 63 | φ37.5 | 64 |
| AR40-D | 1/4・3/8・1/2 | 1/8 | 70 | 91.5 | 35.5 | 35.5 | M42×1.5 | 35.5 | ― | φ42.5 | 73 | φ42.5 | 73 |
| AR40-06-D | 3/4 | 1/8 | 75 | 93 | 35.5 | 35.5 | M42×1.5 | 35.5 | ― | φ42.5 | 73 | φ42.5 | 73 |
| AR50-D | 3/4・1 | 1/8 | 90 | 125 | 43 | 45 | ― | 45 | ― | φ42.5 | 82.5 | φ42.5 | 82.5 |
| AR60-D | 1 | 1/8 | 95 | 155 | 45 | 45 | ― | 45 | ― | φ42.5 | 82.5 | φ42.5 | 82.5 |
| 型式 | オプション仕様 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ブラケット取付寸法 | パネルマウント | ||||||||||
| M | N | Q | R | S | T | U | V | W | Y | Z | |
| AR20-D | 30 | 34 | 43.9 | 5.4 | 15.4 | 55 | 2.3 | 24.7 | 28.5 | 14 | 6 |
| AR30-D | 41 | 40 | 46 | 6.5 | 8 | 53 | 2.3 | 31.3 | 38.5 | 19 | 7 |
| AR40-D | 50 | 54 | 54 | 8.5 | 10.5 | 70 | 2.3 | 35.5 | 42.5 | 21 | 7 |
| AR40-06-D | 50 | 54 | 55.5 | 8.5 | 10.5 | 70 | 2.3 | 37 | 42.5 | 21 | 7 |
| AR50-D | 70 | 75 | 66 | 11 | 22 | 113 | 3.2 | ― | ― | ― | ― |
| AR60-D | 70 | 75 | 66 | 11 | 22 | 113 | 3.2 | ― | ― | ― | ― |
注）B寸法は、ハンドルをアンロックした状態での寸法です。
標準（角形圧力計付、ライトアングル角形圧力計付、デジタル圧力スイッチ付）
| 型式 | 標準仕様 | オプション仕様 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 角形圧力計 | ライトアングル 角形圧力計 | デジタル圧力 スイッチ | |||||||||||
| P1 | A | B注） | C | D | F | K | H | J | H | J | H | J | |
| AR20-D | 1/8・1/4 | 40 | 66.8 | 26.5 | 26 | M28×1 | 2 | □28 | 27 | □28 | 54.3 | □27.8 | 37.5 |
| AR30-D | 1/4・3/8 | 53 | 86.5 | 30.5 | 31.5 | M38×1.5 | 3.5 | □28 | 32.5 | □28 | 59.8 | □27.8 | 43 |
| AR40-D | 1/4・3/8・1/2 | 70 | 91.5 | 35.5 | 40.5 | M42×1.5 | ― | □28 | 41.5 | □28 | 68.8 | □27.8 | 52 |
| 型式 | オプション仕様 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ブラケット取付寸法 | パネルマウント | ||||||||||
| M | N | Q | R | S | T | U | V | W | Y | Z | |
| AR20-D | 30 | 34 | 43.9 | 5.4 | 15.4 | 55 | 2.3 | 24.7 | 28.5 | 14 | 6 |
| AR30-D | 41 | 40 | 46 | 6.5 | 8 | 53 | 2.3 | 31.3 | 38.5 | 19 | 7 |
| AR40-D | 50 | 54 | 54 | 8.5 | 10.5 | 70 | 2.3 | 35.5 | 42.5 | 21 | 7 |
注）B寸法は、ハンドルをアンロックした状態での寸法です。
逆流機能付（丸形圧力計、角形圧力計付、ライトアングル角形圧力計付、デジタル圧力スイッチ付）
| 型式 | 標準仕様 | オプション仕様 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 丸形圧力計 | 丸形圧力計 （カラーゾーン付） | ||||||||||||
| P1 | P2 | A | B注） | C | D | F | J | K | H | J | H | J | |
| AR20K-D | 1/8・1/4 | 1/8 | 40 | 66.8 | 26.5 | 26 | M28×1 | 26 | 2 | φ37.5 | 62.5 | φ37.5 | 63.5 |
| AR30K-D | 1/4・3/8 | 1/8 | 53 | 86.5 | 30.5 | 31.5 | M38×1.5 | 31.5 | 3.5 | φ37.5 | 68 | φ37.5 | 69 |
| AR40K-D | 1/4・3/8・1/2 | 1/8 | 70 | 91.5 | 35.5 | 40.5 | M42×1.5 | 40.5 | ― | φ42.5 | 78 | φ42.5 | 78 |
| AR60K-D | 1 | 1/8 | 95 | 155 | 45 | 50 | ― | 50 | ― | φ42.5 | 87.5 | φ42.5 | 87.5 |
| 型式 | オプション仕様 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 角形圧力計 | ライトアングル 角形圧力計 | デジタル圧力 スイッチ | ブラケット取付寸法 | パネルマウント | |||||||||||||
| H | J | H | J | H | J | M | N | Q | R | S | T | U | V | W | Y | Z | |
| AR20K-D | □28 | 27 | □28 | 54.3 | □27.8 | 37.5 | 30 | 34 | 43.9 | 5.4 | 15.4 | 55 | 2.3 | 24.7 | 28.5 | 14 | 6 |
| AR30K-D | □28 | 32.5 | □28 | 59.8 | □27.8 | 43 | 41 | 40 | 46 | 6.5 | 8 | 53 | 2.3 | 31.3 | 38.5 | 19 | 7 |
| AR40K-D | □28 | 41.5 | □28 | 68.8 | □27.8 | 52 | 50 | 54 | 54 | 8.5 | 10.5 | 70 | 2.3 | 35.5 | 42.5 | 21 | 7 |
| AR60K-D | □28 | 51 | ― | ― | □27.8 | 61.5 | 70 | 75 | 66 | 11 | 22 | 113 | 3.2 | ― | ― | ― | ― |
注）B寸法は、ハンドルをアンロックした状態での寸法です。
製品仕様
標準仕様
| 型式 | AR20（K）-D | AR30（K）-D | AR40（K）-D | AR40（K）-06-D | AR50（K）-D | AR60（K）-D |
|---|---|---|---|---|---|---|
| 管接続口径 | 1/8・1/4 | 1/4・3/8 | 1/4・3/8・1/2 | 3/4 | 3/4・1 | 1 |
| 圧力計接続口径注1） | 1/8 | |||||
| 使用流体 | 空気 | |||||
| 周囲温度および使用流体温度注2） | -5～60℃（凍結なきこと） | |||||
| 保証耐圧力 | 1.5MPa | |||||
| 最高使用圧力 | 1.0MPa | |||||
| 設定圧力範囲 | 0.05～0.85MPa | |||||
| 構造 | リリーフタイプ | |||||
| 質量 | 0.14kg | 0.27kg | 0.48kg | 0.51kg | 1.13kg | 1.25kg |
注1）角形埋込式圧力計付およびデジタル圧力スイッチ付の場合は、圧力計接続ねじはありません。
注2）デジタル圧力スイッチ付の場合は、-5～50℃となります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,972円 ( 3,269円 ) | 6日目 |
6,266円 ( 6,893円 ) | 6日目 |
4,785円 ( 5,264円 ) | 6日目 |
4,837円 ( 5,321円 ) | 6日目 |
4,607円 ( 5,068円 ) | 6日目 |
7,327円 ( 8,060円 ) | 6日目 |
4,963円 ( 5,459円 ) | 6日目 |
11,520円 ( 12,672円 ) | 6日目 |
7,182円 ( 7,900円 ) | 6日目 |
4,632円 ( 5,095円 ) | 6日目 |
6,110円 ( 6,721円 ) | 6日目 |
2,972円 ( 3,269円 ) | 6日目 |
6,110円 ( 6,721円 ) | 6日目 |
6,266円 ( 6,893円 ) | 6日目 |
6,266円 ( 6,893円 ) | 6日目 |
3,339円 ( 3,673円 ) | 6日目 |
4,837円 ( 5,321円 ) | 6日目 |
4,837円 ( 5,321円 ) | 6日目 |
5,024円 ( 5,526円 ) | 6日目 |
7,327円 ( 8,060円 ) | 6日目 |
4,607円 ( 5,068円 ) | 6日目 |
4,607円 ( 5,068円 ) | 5日目 |
4,908円 ( 5,399円 ) | 6日目 |
4,727円 ( 5,200円 ) | 6日目 |
7,182円 ( 7,900円 ) | 6日目 |
4,413円 ( 4,854円 ) | 6日目 |
7,182円 ( 7,900円 ) | 6日目 |
6,110円 ( 6,721円 ) | 6日目 |
6,110円 ( 6,721円 ) | 6日目 |
6,110円 ( 6,721円 ) | 6日目 |
7,271円 ( 7,998円 ) | 6日目 |
4,705円 ( 5,176円 ) | 30日目 |
4,607円 ( 5,068円 ) | 6日目 |
4,607円 ( 5,068円 ) | 6日目 |
4,607円 ( 5,068円 ) | 6日目 |
2,972円 ( 3,269円 ) | 3日目 |
6,266円 ( 6,893円 ) | 6日目 |
3,301円 ( 3,631円 ) | 6日目 |
4,607円 ( 5,068円 ) | 6日目 |
4,785円 ( 5,264円 ) | 6日目 |
4,837円 ( 5,321円 ) | 6日目 |
4,785円 ( 5,264円 ) | 6日目 |
4,785円 ( 5,264円 ) | 30日目 |
4,727円 ( 5,200円 ) | 6日目 |
4,413円 ( 4,854円 ) | 6日目 |
4,161円 ( 4,577円 ) | 6日目 |
3,828円 ( 4,211円 ) | 6日目 |
5,888円 ( 6,477円 ) | 6日目 |
5,615円 ( 6,177円 ) | 6日目 |
5,403円 ( 5,943円 ) | 6日目 |
5,611円 ( 6,172円 ) | 6日目 |
5,611円 ( 6,172円 ) | 6日目 |
7,919円 ( 8,711円 ) | 6日目 |
3,964円 ( 4,360円 ) | 6日目 |
3,964円 ( 4,360円 ) | 6日目 |
3,964円 ( 4,360円 ) | 6日目 |
4,346円 ( 4,781円 ) | 6日目 |
7,014円 ( 7,715円 ) | 6日目 |
5,615円 ( 6,177円 ) | 6日目 |
5,615円 ( 6,177円 ) | 6日目 |
