レイマック（旧：イマック）

高輝度バックライト照明 IHMAシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 24,974円～213,424円特別価格

税込単価: 27,471円～234,766円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

レイマック（旧：イマック）

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

レイマック（旧：イマック）

通常出荷日：15 日目

【特長】・機種ラインナップは正方形の近似形状を小型～大型までの5サイズに加え、...

光種類
可視光
本体種類
バックライト形
照射方向
バックライト
光源
自光式
照射光種類
面発光
高さ H（範囲） (mm)
15.1～20
高さ H（伸縮タイプはMAX値） (mm)
17

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が26型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

発光色

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

配光タイプ

入力電圧

(V)

最小発注数量

ブルー	40.1～60	42	30.1～50	32	2.1～3	2.7	拡散配光タイプ	DC12	1個
レッド	40.1～60	42	30.1～50	32	2.1～3	2.3	拡散配光タイプ	DC12	1個
ホワイト	40.1～60	42	30.1～50	32	2.1～3	2.8	拡散配光タイプ	DC12	1個
ホワイト	40.1～60	42	30.1～50	32	2.1～3	2.8	挟角配光タイプ	DC12	1個
ブルー	40.1～60	47	50.1～80	68	4.1～5	5	拡散配光タイプ	DC12	1個
レッド	40.1～60	47	50.1～80	68	4.1～5	4.5	拡散配光タイプ	DC12	1個
ホワイト	40.1～60	47	50.1～80	68	5.1～6	5.5	拡散配光タイプ	DC12	1個
ブルー	80.1～100	90	50.1～80	70	6.1～8	8	拡散配光タイプ	DC12	1個
レッド	80.1～100	90	50.1～80	70	6.1～8	7.5	拡散配光タイプ	DC12	1個
ホワイト	80.1～100	90	50.1～80	70	8.1～10	9	拡散配光タイプ	DC12	1個
ホワイト	80.1～100	90	50.1～80	70	8.1～10	9	挟角配光タイプ	DC12	1個
ブルー	100.1～150	132	50.1～80	70	10.1～20	11	拡散配光タイプ	DC12	1個
レッド	100.1～150	132	50.1～80	70	8.1～10	10	拡散配光タイプ	DC12	1個
ホワイト	100.1～150	132	50.1～80	70	10.1～20	12	拡散配光タイプ	DC12	1個
ホワイト	100.1～150	132	50.1～80	70	10.1～20	12	挟角配光タイプ	DC12	1個
ブルー	100.1～150	132	100.1～150	124	10.1～20	17	拡散配光タイプ	DC12	1個
レッド	100.1～150	132	100.1～150	124	10.1～20	15	拡散配光タイプ	DC12	1個
ホワイト	100.1～150	132	100.1～150	124	10.1～20	18	拡散配光タイプ	DC12	1個
ホワイト	100.1～150	132	100.1～150	124	10.1～20	18	挟角配光タイプ	DC12	1個
ブルー	150.1～200	174	100.1～150	124	20.1～30	21	拡散配光タイプ	DC12	1個
レッド	150.1～200	174	100.1～150	124	10.1～20	18	拡散配光タイプ	DC12	1個
ホワイト	150.1～200	174	100.1～150	124	20.1～30	23	拡散配光タイプ	DC12	1個
ブルー	150.1～200	174	150.1～200	152	20.1～30	24	拡散配光タイプ	DC12	1個
レッド	150.1～200	174	150.1～200	152	20.1～30	22	拡散配光タイプ	DC12	1個
ホワイト	150.1～200	174	150.1～200	152	20.1～30	27	拡散配光タイプ	DC12	1個
ホワイト	200.1～250	238	200.1～250	236	40.1～50	48	拡散配光タイプ	DC24	1個

通常単価(税別) (税込単価)	通常出荷日

29,819円27,433円 ( 30,176円 )	10日目
24,974円 ( 27,471円 )	10日目
29,819円 ( 32,801円 )	10日目
37,989円 ( 41,788円 )	10日目
42,406円 ( 46,647円 )	15日目
42,406円39,013円 ( 42,914円 )	15日目
42,406円 ( 46,647円 )	15日目
48,590円44,702円 ( 49,172円 )	10日目
38,872円35,762円 ( 39,338円 )	10日目
48,590円 ( 53,449円 )	10日目
60,617円 ( 66,679円 )	10日目
66,589円61,261円 ( 67,387円 )	15日目
66,589円61,261円 ( 67,387円 )	15日目
66,589円61,261円 ( 67,387円 )	10日目
80,248円73,828円 ( 81,211円 )	15日目
76,833円70,686円 ( 77,755円 )	10日目
61,496円56,576円 ( 62,234円 )	15日目
76,832円 ( 84,515円 )	10日目
91,346円 ( 100,481円 )	10日目
115,249円103,724円 ( 114,096円 )	15日目
115,249円103,724円 ( 114,096円 )	15日目
115,249円 ( 126,774円 )	15日目
132,323円119,090円 ( 130,999円 )	15日目
105,858円97,389円 ( 107,128円 )	10日目
132,323円 ( 145,555円 )	10日目
213,424円192,081円 ( 211,289円 )	15日目

詳細情報

基本情報

基本情報

【特長】
・機種ラインナップは正方形の近似形状を小型～大型までの5サイズに加え、長方形形状を4サイズ取り揃えて計9サイズ
・発光色は白・赤・青をラインナップ
・全てのサイズで、光の回り込みを抑えエッジ検出に最適な挟角配光仕様もラインナップ

ご注意

商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

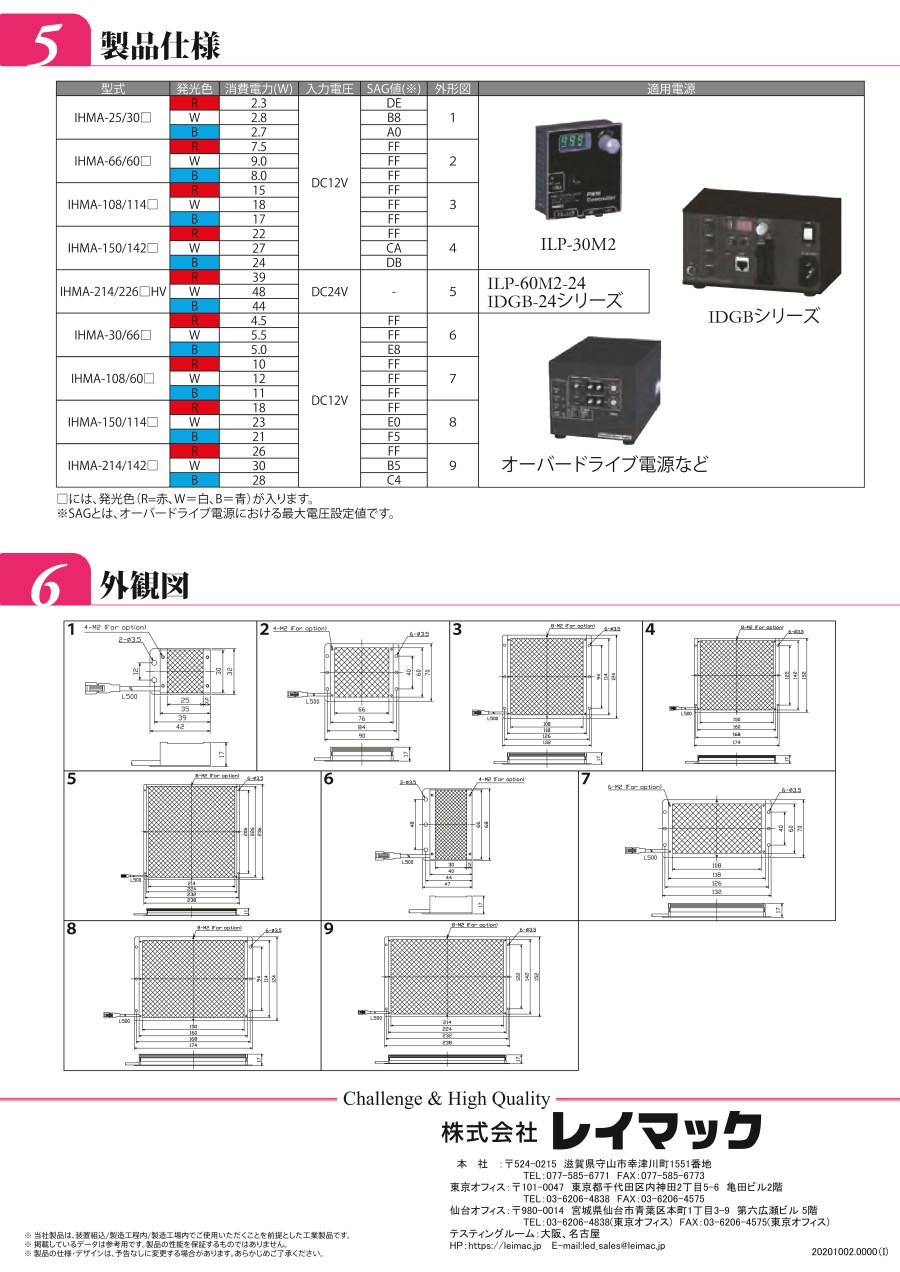

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
