真空ユニット エジェクタシステム ZK2□Aシリーズ 単体 エジェクタ+バルブ付き+省エネ機能なし
- 通常単価(税別)
- 14,338円～32,230円
- 税込単価
- 15,772円～35,453円
エジェクタの効率化により吸込流量50％増加（SMC社1段エジェクタとの比較）、...
詳細情報を確認する
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

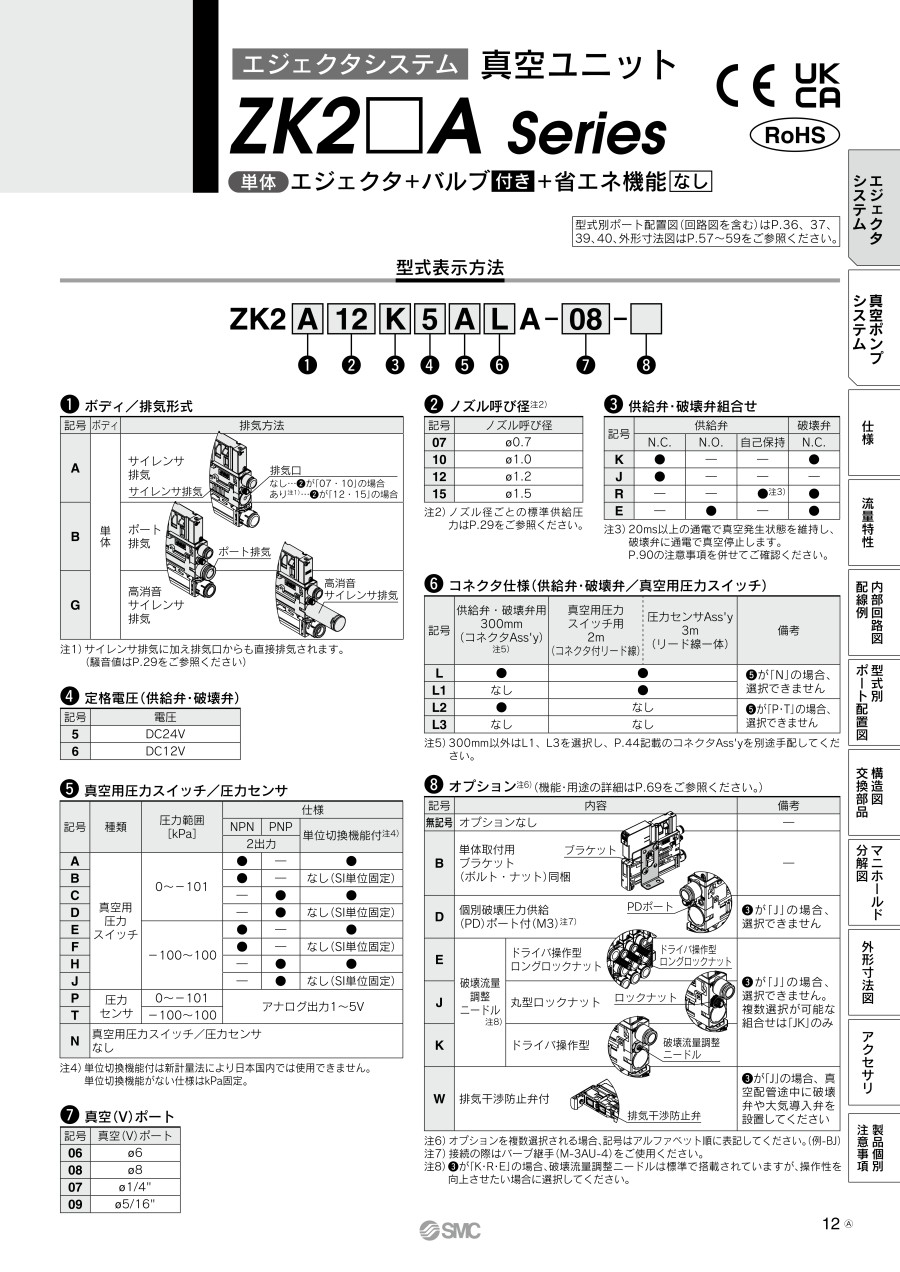

商品情報
外形図
ZK2
A
B
G
□
K
R
E
□NL2A-□
エジェクタシステム・単体・供給弁／破壊弁付・圧力センサ／スイッチなし
| PVポートタイプ | B | ||
|---|---|---|---|
| ミリサイズ | 06 | φ6 | 9.7 |
| Vポートタイプ | A | C | ||
|---|---|---|---|---|
| ミリサイズ | 06 | φ6 | 8.3 | 4 |
| 08 | φ8 | 11.2 | 6 | |
※1 サイレンサ排気の場合、両側面スリットから排気されます（片側は必ず開放してください）。
※2 ポート排気の場合、ワンタッチ管継手から排気されます。
※3 パイロット圧排気はエジェクタの排気と共通排気です。
※4 ノズル径12、15は排気口付になります。
ZK2
A
B
G
□J□NL2A-□
エジェクタシステム・単体・供給弁付・圧力センサ／スイッチなし
| PVポートタイプ | B | ||
|---|---|---|---|
| ミリサイズ | 06 | φ6 | 9.7 |
| Vポートタイプ | A | C | ||
|---|---|---|---|---|
| ミリサイズ | 06 | φ6 | 8.3 | 4 |
| 08 | φ8 | 11.2 | 6 | |
※1 サイレンサ排気の場合、両側面スリットから排気されます（片側は必ず開放してください）。
※2 ポート排気の場合、ワンタッチ管継手から排気されます。
※3 パイロット圧排気はエジェクタの排気と共通排気です。
※4 ノズル径12、15は排気口付になります。
ZK2
A
B
G
□
K
R
E
□
P
T
LA-□
エジェクタシステム・単体・供給弁／破壊弁付・圧力センサ付
| PVポートタイプ | B | ||
|---|---|---|---|
| ミリサイズ | 06 | φ6 | 9.7 |
| Vポートタイプ | A | C | ||
|---|---|---|---|---|
| ミリサイズ | 06 | φ6 | 8.3 | 4 |
※1 サイレンサ排気の場合、両側面スリットから排気されます（片側は必ず開放してください）。
※2 ポート排気の場合、ワンタッチ管継手から排気されます。
※3 パイロット圧排気はエジェクタの排気と共通排気です。
※4 ノズル径12、15は排気口付になります。
ZK2
A
B
G
□
K
R
E
□□LA-□
A〜J
エジェクタシステム・単体・供給弁／破壊弁付・圧力スイッチ付
| PVポートタイプ | B | ||
|---|---|---|---|
| ミリサイズ | 06 | φ6 | 9.7 |
| Vポートタイプ | A | C | ||
|---|---|---|---|---|
| ミリサイズ | 06 | φ6 | 8.3 | 4 |
| 08 | φ8 | 11.2 | 6 | |
※1 サイレンサ排気の場合、両側面スリットから排気されます（片側は必ず開放してください）。
※2 ポート排気の場合、ワンタッチ管継手から排気されます。
※3 パイロット圧排気はエジェクタの排気と共通排気です。
※4 ノズル径12、15は排気口付になります。
製品仕様
仕様
| 使用温度範囲 （結露なきこと） | -5～50℃ | 圧力センサ・スイッチなし／圧力スイッチ付／ 省エネ機能付圧力スイッチ付／ IO-Link対応圧力スイッチ付 |
| 0～50℃ | 圧力センサ付 | |
| 使用流体 | 空気 | |
| 耐振動注1） | 30m/s2 | 圧力センサ・スイッチなし／圧力センサ付 |
| 20m/s2 | 圧力スイッチ付 | |
| 耐衝撃注2）注3） | 150m/s2 | 圧力センサ・スイッチなし／ 圧力センサ付 |
| 100m/s2 | 圧力スイッチ付 | |
| 規格 | CE/UKCAマーキング（EMC指令、RoHS指令） | |
| 型式 | ZK2-VA□K | ZK2-VA□R | ZK2-VA□J |
|---|---|---|---|
| 切換方式注4） | 供給弁：N.C. 破壊弁：N.C. | 供給弁： 自己保持・破壊弁連動 破壊弁：N.C. | 供給弁：N.C. 破壊弁：なし |
| バルブ構成 | パイロット式デュアル2ポート | パイロット式2ポート | |
| 使用圧力範囲 | 0.3～0.6MPa | ||
| 弁構造 | ポペットシール | ||
| 手動操作 | プッシュ式 | ||
| 定格電圧 | DC24V DC12V | ||
| 消費電力 | 0.4W | ||
| リード線 （ZK2-LV※※-A） | 導体断面積：0.2mm2（AWG24） | ||
| 絶縁体外径：1.4mm | |||
注2）X, Y, Z各方向 非通電で1回試験し特性を満たす。（初期における値）
注3）バルブタイプR（供給弁：自己保持・破壊弁連動）の場合、耐衝撃は50m/s2と
なります。
自己保持されます。供給弁は破壊弁ONと同時にOFFとなります。
圧力センサ・真空用圧力スイッチ仕様
圧力センサ
| 型式（センサ部 標準型式） | ZK2-PS1-A（PSE541） | ZK2-PS3-A（PSE543） | |
|---|---|---|---|
| 定格圧力範囲 | 0～-101kPa | -100～100kPa | |
| 耐圧力 | 500kPa | ||
| 出力電圧 | DC1～5V | ||
| 出力インピーダンス | 約1kΩ | ||
| 電源電圧 | DC12～24V±10%、リップル（p-p）10%以下 | ||
| 消費電流 | 15mA以下 | ||
| 精度 | ±2%F.S. （ただし周囲温度25℃時） | ||
| 直線性 | ±0.4%F.S. | ||
| 繰返し精度 | ±0.2%F.S. | ||
| 電源電圧による影響 | ±0.8%F.S. | ||
| 耐環境 | 温度範囲 | 保存時：-20～70℃（結露および凍結しないこと） | |
| 湿度範囲 | 動作時・保存時：35～85%RH（結露しないこと） | ||
| 温度特性 | ±2%F.S.以下（周囲温度25℃基準） | ||
| 材質 | ケース部 | 樹脂ケース：PBT | |
| 圧力検出部 | 圧力センサ受圧部：シリコン、Oリング：HNBR | ||
| リード線 | 耐油ビニルキャブタイヤケーブル（長円形）3芯、2.7×3.2mm、3m 導体断面積：0.15mm2 絶縁体外径：0.9mm | ||
真空用圧力スイッチ
| 型式（スイッチ部 標準型式） | ZK2-ZSE□□□-A（ZSE10） | ZK2-ZSF□□□-A（ZSE10F） | |
|---|---|---|---|
| 定格圧力範囲 | 0～-101kPa | -100～100kPa | |
| 設定圧力範囲／表示圧力範囲 | 10～-105kPa | -105～105kPa | |
| 耐圧力 | 500kPa | ||
| 設定最小単位 | 0.1kPa | ||
| 電源電圧 | DC12～24V±10%、リップル（p-p）10%以下（逆接保護付） | ||
| 消費電流 | 40mA以下 | ||
| スイッチ出力 | 出力形式 | NPNまたはPNPオープンコレクタ2出力（選択） | |
| 最大負荷電流 | 80mA | ||
| 最大印加電圧 | 28V（NPN出力時） | ||
| 残留電圧 | 2V以下（負荷電流80mA時） | ||
| 応答時間 | 2.5ms以下（チャタリング防止機能時：20,100,500,1000,2000ms選択） | ||
| 短絡保護 | 装備 | ||
| 繰返し精度 | ±0.2%F.S. ±1digit | ||
| 応差 | ヒステリシスモード | 0から可変注） | |
| ウインドコンパレータモード | |||
| 表示方式 | 3 1/2桁 7セグメントLED 1色表示（赤） | ||
| 表示精度 | ±2%F.S. ±1digi（t 周囲温度25±3℃時） | ||
| 動作表示灯 | スイッチ出力ON時点灯 OUT1：緑 OUT2：赤 | ||
| 耐環境 | 保護構造 | IP40 | |
| 温度範囲 | 保存時：-10～60℃（結露および凍結しないこと） | ||
| 湿度範囲 | 動作時・保存時：35～85%RH（結露しないこと） | ||
| 耐電圧 | AC1000V 1分間 充電部一括と筐体間 | ||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて） 充電部一括と筐体間 | ||
| 温度特性 | ±2%F.S. （周囲温度25℃基準） | ||
| リード線 | 耐油ビニルキャブタイヤケーブル 5芯、φ3.5、2m 導体断面積：0.15mm2（AWG26） 絶縁体外径：1.0mm | ||
注）印加圧が設定値付近で変動する場合、変動幅以上の応差を設定しないとチャタリングが発生します。
各部の名称（真空用圧力スイッチ）
出力（OUT1）表示（緑） | スイッチ出力OUT1がONの時に緑点灯します。 |
出力（OUT2）表示（赤） | スイッチ出力OUT2がONの時に赤点灯します。 省エネ機能付真空用圧力スイッチの場合は、供給用パイロット弁通電時に赤点灯します。 |
LED表示 | 現在の圧力状態、設定モードの状態、エラーコードを表示します。 |
 ボタン（UP） | モードの選択およびON/OFF設定値を増加させます。 |
ピーク表示モードへの切換えに使用します。 | |
 ボタン（DOWN） | モードの選択およびON/OFF設定値を減少させます。 |
ボトム表示モードへの切換えに使用します。 | |
 ボタン（SET） | 各モードの変更と設定値の確定に使用します。 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
25,715円 ( 28,287円 ) | 19日目 |
28,427円 ( 31,270円 ) | 6日目 |
28,501円 ( 31,351円 ) | 19日目 |
28,501円 ( 31,351円 ) | 19日目 |
28,351円 ( 31,186円 ) | 19日目 |
28,200円 ( 31,020円 ) | 19日目 |
28,501円 ( 31,351円 ) | 19日目 |
28,501円 ( 31,351円 ) | 19日目 |
28,130円 ( 30,943円 ) | 19日目 |
28,501円 ( 31,351円 ) | 19日目 |
18,235円 ( 20,059円 ) | 19日目 |
18,546円 ( 20,401円 ) | 19日目 |
24,552円 ( 27,007円 ) | 19日目 |
28,200円 ( 31,020円 ) | 19日目 |
28,501円 ( 31,351円 ) | 19日目 |
28,200円 ( 31,020円 ) | 19日目 |
25,798円 ( 28,378円 ) | 19日目 |
25,715円 ( 28,287円 ) | 19日目 |
25,402円 ( 27,942円 ) | 19日目 |
14,338円 ( 15,772円 ) | 19日目 |
14,338円 ( 15,772円 ) | 19日目 |
28,201円 ( 31,021円 ) | 在庫品1日目当日出荷可能 |
28,500円 ( 31,350円 ) | 在庫品1日目当日出荷可能 |
28,201円 ( 31,021円 ) | 在庫品1日目当日出荷可能 |
28,201円 ( 31,021円 ) | 在庫品1日目当日出荷可能 |
28,501円 ( 31,351円 ) | 19日目 |
29,400円 ( 32,340円 ) | 19日目 |
29,400円 ( 32,340円 ) | 19日目 |
28,501円 ( 31,351円 ) | 19日目 |
28,501円 ( 31,351円 ) | 19日目 |
28,200円 ( 31,020円 ) | 19日目 |
28,501円 ( 31,351円 ) | 19日目 |
29,400円 ( 32,340円 ) | 19日目 |
28,501円 ( 31,351円 ) | 19日目 |
28,501円 ( 31,351円 ) | 19日目 |
18,235円 ( 20,059円 ) | 在庫品1日目当日出荷可能 |
18,546円 ( 20,401円 ) | 19日目 |
18,162円 ( 19,978円 ) | 19日目 |
24,552円 ( 27,007円 ) | 6日目 |
28,200円 ( 31,020円 ) | 19日目 |
28,501円 ( 31,351円 ) | 6日目 |
28,501円 ( 31,351円 ) | 19日目 |
28,501円 ( 31,351円 ) | 19日目 |
28,501円 ( 31,351円 ) | 19日目 |
28,501円 ( 31,351円 ) | 19日目 |
25,402円 ( 27,942円 ) | 19日目 |
25,402円 ( 27,942円 ) | 19日目 |
24,239円 ( 26,663円 ) | 19日目 |
14,338円 ( 15,772円 ) | 19日目 |
32,230円 ( 35,453円 ) | 在庫品1日目当日出荷可能 |
28,501円 ( 31,351円 ) | 19日目 |
28,200円 ( 31,020円 ) | 5日目 |
28,501円 ( 31,351円 ) | 19日目 |
28,200円 ( 31,020円 ) | 19日目 |
28,501円 ( 31,351円 ) | 19日目 |
28,501円 ( 31,351円 ) | 19日目 |
30,080円 ( 33,088円 ) | 19日目 |
18,235円 ( 20,059円 ) | 6日目 |
18,235円 ( 20,059円 ) | 19日目 |
24,552円 ( 27,007円 ) | 19日目 |
