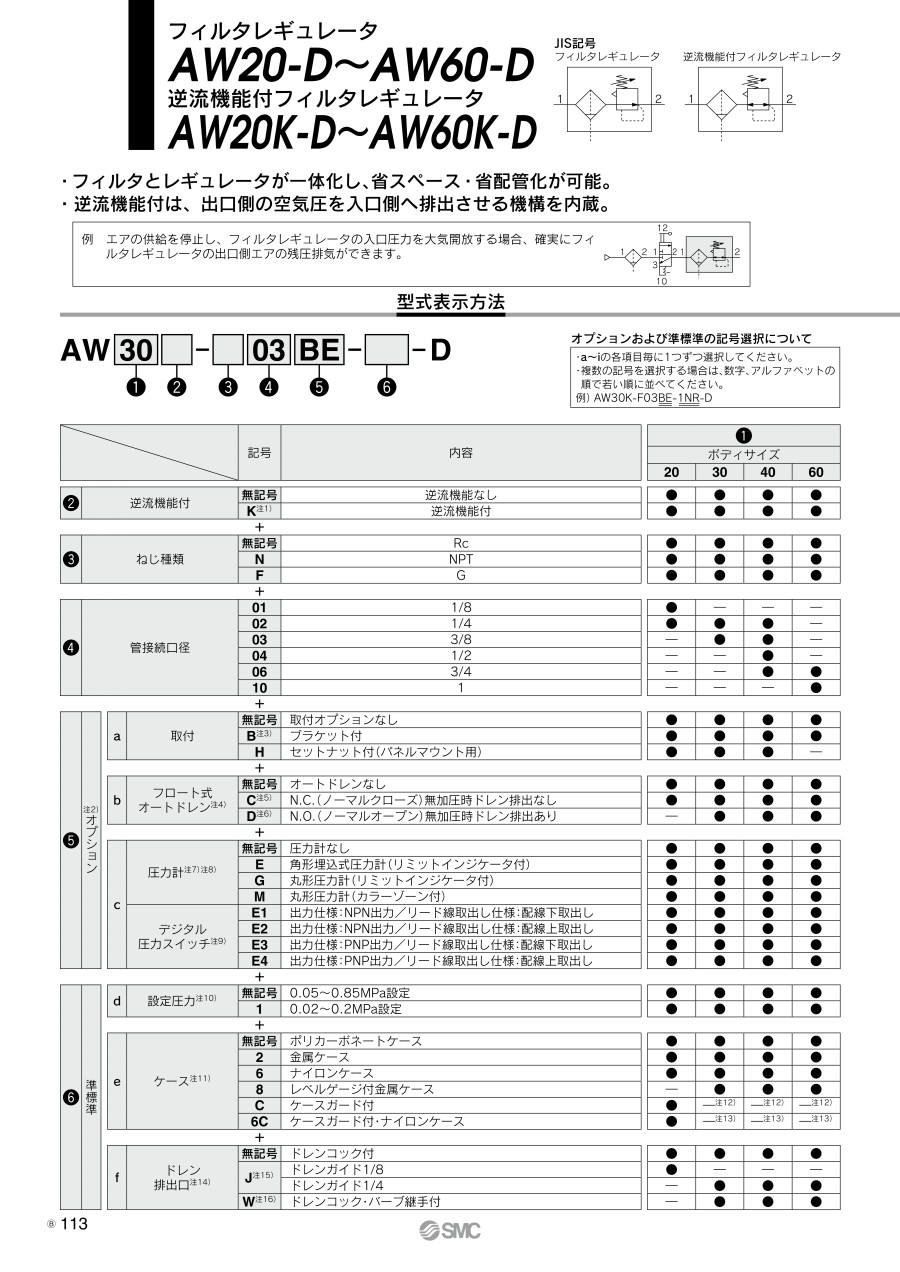

フィルタレギュレータ AW20-D～AW60-D 逆流機能付 AW20K-D～AW60K-D
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
標準（丸形圧力計付）
板厚
AW20-D～AW30-D ：MAX.3.5
AW40-D～AW40-06-D ：MAX.5
| 丸形圧力計 |
|---|
 |
| 適用機種 | オプション仕様 | 準標準 | |||||
|---|---|---|---|---|---|---|---|
| オートドレン付 | PC/PAケース | 金属ケース | レベルゲージ付金属ケース | ||||
| ドレンコック・ バーブ継手付 | ドレンガイド付 | ドレンコック付 | ドレンガイド付 | ドレンコック付 | ドレンガイド付 | ||
| AW20-D |  |  |  |  | |||
| AW30-D ～ AW60-D |  |  |  |  |  |  |  |
| 型式 | 標準仕様 | オプション仕様 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 丸形圧力計 | 丸形圧力計 （カラーゾーン付） | ||||||||||||||
| P1 | P2 | A | B | C注） | D | E | F | G | J | K | H | J | H | J | |
| AW20-D | 1/8・1/4 | 1/8 | 40 | 87.6 | 71.8 | 21 | ― | M28×1 | 40 | 21 | 5 | φ37.5 | 57.5 | φ37.5 | 58.5 |
| AW30-D | 1/4・3/8 | 1/8 | 53 | 115.4 | 86.5 | 26.5 | 30 | M38×1.5 | 55 | 26.5 | 3.5 | φ37.5 | 63 | φ37.5 | 64 |
| AW40-D | 1/4・3/8・1/2 | 1/8 | 70 | 147.1 | 91.5 | 35.5 | 38.4 | M42×1.5 | 80 | 35.5 | ― | φ42.5 | 73 | φ42.5 | 73 |
| AW40-06-D | 3/4 | 1/8 | 75 | 149.1 | 93 | 35.5 | 38.4 | M42×1.5 | 80 | 35.5 | ― | φ42.5 | 73 | φ42.5 | 73 |
| AW60-D | 3/4・1 | 1/8 | 95 | 234.1 | 155 | 45 | ― | ― | 30 | 45 | ― | φ42.5 | 82.5 | φ42.5 | 82.5 |
| 型式 | オプション仕様 | 準標準仕様 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブラケット取付寸法 | パネルマウント | オート ドレン 付 | PC/PAケース | 金属ケース | レベルゲージ付 金属ケース | |||||||||||||
| バーブ 継手付 | ドレン ガイド付 | ドレン コック付 | ドレン ガイド付 | ドレン コック付 | ドレン ガイド付 | |||||||||||||
| M | N | Q | R | S | T | U | V | W | Y | Z | B | B | B | B | B | B | B | |
| AW20-D | 30 | 34 | 43.9 | 5.4 | 15.4 | 55 | 2.3 | 29.7 | 28.5 | 14 | 6 | 104.9 | ― | 91.4 | 87.4 | 93.9 | ― | ― |
| AW30-D | 41 | 40 | 46 | 6.5 | 8 | 53 | 2.3 | 31.3 | 38.5 | 19 | 7 | 157.1 | 123.9 | 122.2 | 117.8 | 122.3 | 137.8 | 142.3 |
| AW40-D | 50 | 54 | 54 | 8.5 | 10.5 | 70 | 2.3 | 35.5 | 42.5 | 21 | 7 | 186.9 | 155.6 | 153.9 | 149.5 | 154 | 169.5 | 174 |
| AW40-06-D | 50 | 54 | 55.5 | 8.5 | 10.5 | 70 | 2.3 | 37 | 42.5 | 21 | 7 | 188.9 | 157.6 | 155.9 | 151.5 | 156 | 171.5 | 176 |
| AW60-D | 70 | 75 | 66 | 11 | 22 | 113 | 3.2 | ― | ― | ― | ― | 273.9 | 242.6 | 240.9 | 236.5 | 241 | 256.5 | 261 |
注）C寸法は、ハンドルをアンロックした状態での寸法です。
製品仕様
標準仕様
| 型式 | AW20-D | AW30-D | AW40-D | AW40-06-D | AW60-D | |
|---|---|---|---|---|---|---|
| 管接続口径 | 1/8・1/4 | 1/4・3/8 | 1/4・3/8・1/2 | 3/4 | 3/4・1 | |
| 圧力計接続口径注1） | 1/8 | |||||
| 使用流体 | 空気 | |||||
| 周囲温度および使用流体温度注2） | -5～60℃（凍結なきこと） | |||||
| 保証耐圧力 | 1.5MPa | |||||
| 最高使用圧力 | 1.0MPa | |||||
| オートドレン 最低使用圧力 | N.C. | 0.1MPa | 0.15MPa | |||
| N.O. | ― | 0.1MPa | ||||
| 設定圧力範囲 | 0.05～0.85MPa | |||||
| ろ過度注3） | 5μm | |||||
| 圧縮空気清浄等級注4） | ISO8573-1：2010［6：4：4］注5） | |||||
| ドレン貯溜量 | 8cm3 | 25cm3 | 45cm3 | |||
| ケース材質 | ポリカーボネート | |||||
| ケースガード | 準標準（鋼帯） | 標準装備（ポリカーボネート） | ||||
| 構造 | リリーフタイプ | |||||
| 質量 | 0.18kg | 0.34kg | 0.64kg | 0.69kg | 1.76kg | |
注1）角形埋込式圧力計付およびデジタル圧力スイッチ付の場合は、圧力計接続ねじはありません。
注2）デジタル圧力スイッチ付の場合は、-5～50℃となります。
注3）以下の条件時とする【試験条件ISO8573-4：2001準拠、試験方法ISO12500-3：2009準拠】。
条件：エレメントは新品、処理空気流量、入口圧力、フィルタ入口側の固形物量が安定した状態。
注4）圧縮空気清浄等級は、ISO8573-1：2010 Compressed air-Part1：Contaminants and purity classesに基づき表示しています。
この規格の詳細につきましては、デジタルカタログP.131をご参照ください。
注5）入口側の清浄等級が［7：4：4］の場合を示しています。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,215円 ( 7,937円 ) | 19日目 |
7,528円 ( 8,281円 ) | 19日目 |
7,338円 ( 8,072円 ) | 19日目 |
7,584円 ( 8,342円 ) | 19日目 |
4,591円 ( 5,050円 ) | 6日目 |
7,372円 ( 8,109円 ) | 19日目 |
7,684円 ( 8,452円 ) | 19日目 |
7,494円 ( 8,243円 ) | 19日目 |
7,740円 ( 8,514円 ) | 19日目 |
9,035円 ( 9,939円 ) | 19日目 |
9,347円 ( 10,282円 ) | 19日目 |
9,035円 ( 9,939円 ) | 6日目 |
16,179円 ( 17,797円 ) | 19日目 |
15,687円 ( 17,256円 ) | 19日目 |
10,106円 ( 11,117円 ) | 19日目 |
10,419円 ( 11,461円 ) | 19日目 |
10,419円 ( 11,461円 ) | 19日目 |
10,229円 ( 11,252円 ) | 19日目 |
10,475円 ( 11,523円 ) | 19日目 |
10,106円 ( 11,117円 ) | 19日目 |
10,419円 ( 11,461円 ) | 19日目 |
10,229円 ( 11,252円 ) | 19日目 |
10,598円 ( 11,658円 ) | 19日目 |
10,419円 ( 11,461円 ) | 19日目 |
10,229円 ( 11,252円 ) | 19日目 |
10,475円 ( 11,523円 ) | 19日目 |
10,475円 ( 11,523円 ) | 19日目 |
10,106円 ( 11,117円 ) | 19日目 |
10,564円 ( 11,620円 ) | 19日目 |
13,470円 ( 14,817円 ) | 19日目 |
14,124円 ( 15,536円 ) | 19日目 |
13,057円 ( 14,363円 ) | 6日目 |
13,470円 ( 14,817円 ) | 19日目 |
13,470円 ( 14,817円 ) | 19日目 |
13,960円 ( 15,356円 ) | 19日目 |
13,470円 ( 14,817円 ) | 19日目 |
13,470円 ( 14,817円 ) | 19日目 |
8,443円 ( 9,287円 ) | 19日目 |
8,756円 ( 9,632円 ) | 19日目 |
8,812円 ( 9,693円 ) | 19日目 |
6,276円 ( 6,904円 ) | 6日目 |
8,566円 ( 9,423円 ) | 19日目 |
8,443円 ( 9,287円 ) | 19日目 |
8,756円 ( 9,632円 ) | 6日目 |
8,878円 ( 9,766円 ) | 19日目 |
8,566円 ( 9,423円 ) | 19日目 |
8,934円 ( 9,827円 ) | 19日目 |
8,566円 ( 9,423円 ) | 19日目 |
8,566円 ( 9,423円 ) | 19日目 |
6,276円 ( 6,904円 ) | 6日目 |
8,443円 ( 9,287円 ) | 19日目 |
8,845円 ( 9,730円 ) | 19日目 |
8,655円 ( 9,521円 ) | 19日目 |
8,878円 ( 9,766円 ) | 19日目 |
9,247円 ( 10,172円 ) | 19日目 |
15,479円 ( 17,027円 ) | 19日目 |
9,950円 ( 10,945円 ) | 19日目 |
10,318円 ( 11,350円 ) | 19日目 |
9,950円 ( 10,945円 ) | 19日目 |
10,318円 ( 11,350円 ) | 19日目 |
