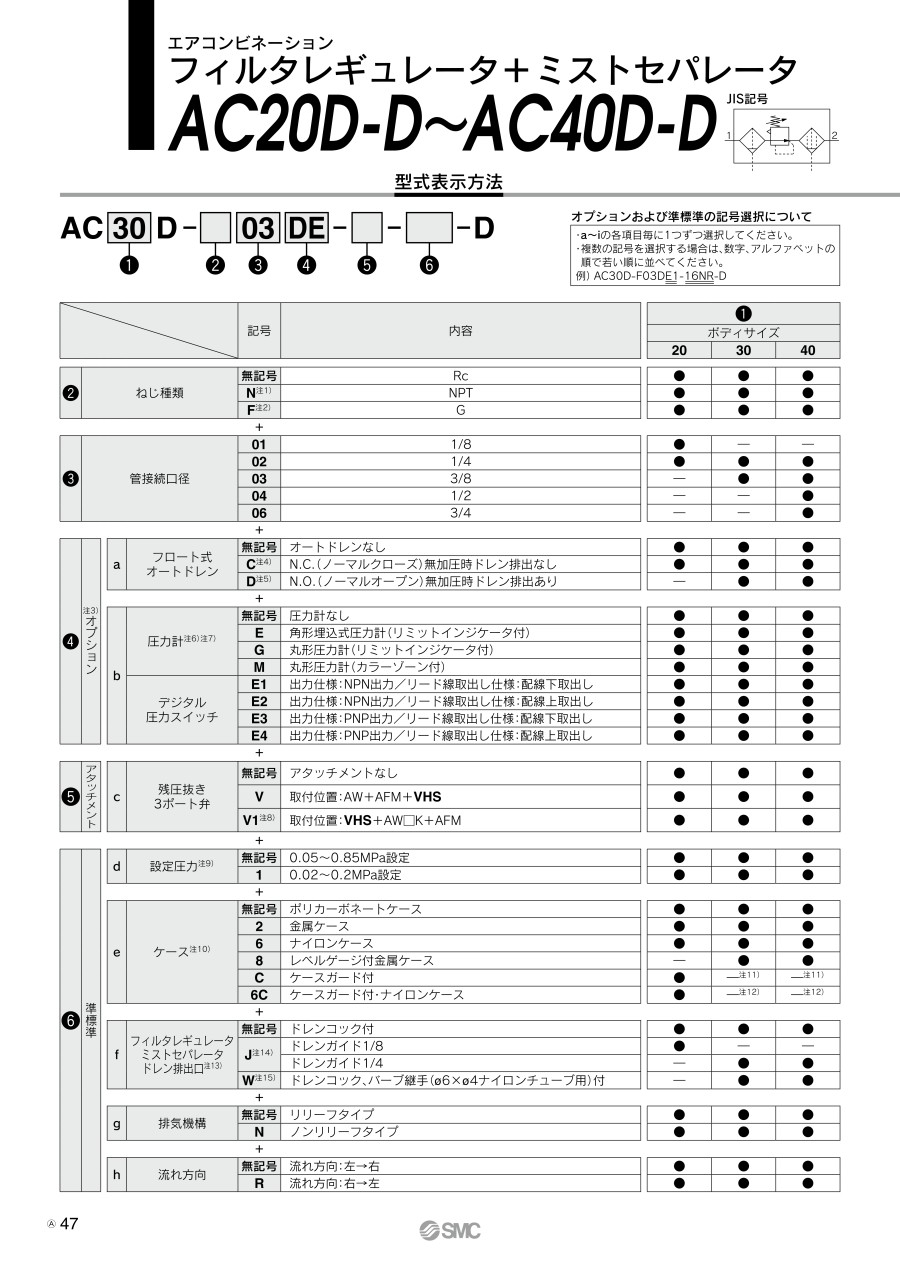

エアコンビネーション フィルタレギュレータ+ミストセパレータ AC20D-D～AC40D-D
- 通常単価(税別)
- 8,250円～42,139円
- 税込単価
- 9,075円～46,353円
【特長】・視認性&耐環境性向上・互換性を確保・省スペース/配管工数削減
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
AC20D-D
AC30D-D
AC40D-D～AC40D-06-D
| 適用機種 | オプション仕様 | |||
|---|---|---|---|---|
| 角形埋込式圧力計 | デジタル圧力スイッチ | 丸形圧力計 | 丸形圧力計 （カラーゾーン付） | |
| AC20D-D ～ AC40D-06-D |  |  |  | |
| 適用機種 | オプション仕様 | 準標準 | |||||
|---|---|---|---|---|---|---|---|
| オートドレン付 | PC/PAケース | 金属ケース | レベルゲージ付金属ケース | ||||
| ドレンコック・ バーブ継手付 | ドレンガイド付 | ドレンコック付 | ドレンガイド付 | ドレンコック付 | ドレンガイド付 | ||
| AC20D-D |  |  |  |  | |||
| AC30D-D ～ AC40D-06-D |  |  |  |  |  |  |  |
| 型式 | 標準仕様 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブラケット取付寸法 | ||||||||||||||||||
| P1 | P2 | A | B | C | E | F | G | J | K | M | Q1 | Q2 | R | S | U | V1 | V2 | |
| AC20D-D | 1/8・1/4 | 1/8 | 83.2 | 87.6 | 71.8 | ― | 41.6 | 45 | 21 | 5 | 30 | 24 | 33 | 5.5 | 11.5 | 3.5 | 29 | 38 |
| AC30D-D | 1/4・3/8 | 1/8 | 110.2 | 115.4 | 86.5 | 30 | 55.1 | 55 | 26.5 | 3.5 | 41 | 35 | ― | 7 | 14 | 6 | 42.5 | 42.5 |
| AC40D-D | 1/4・3/8・1/2 | 1/8 | 145.2 | 147.1 | 91.5 | 38.4 | 72.6 | 80 | 35.5 | ― | 50 | 40 | 55 | 9 | 18 | 7 | 50 | 65 |
| AC40D-06-D | 3/4 | 1/8 | 155.2 | 149.1 | 93 | 38.4 | 77.6 | 80 | 35.5 | ― | 50 | 40 | 55 | 9 | 18 | 7 | 50 | 65 |
| 型式 | オプション仕様 | 準標準仕様 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 角形圧力計 | デジタル圧力 スイッチ | 丸形圧力計 | 丸形圧力計 （カラーゾーン付） | オートドレン付 | PC/PAケース | 金属ケース | レベルゲージ付 金属ケース | ||||||||
| バーブ 継手付 | ドレン ガイド付 | ドレン コック付 | ドレン ガイド付 | ドレン コック付 | ドレン ガイド付 | ||||||||||
| H | J | H | J | H | J | H | J | B | B | B | B | B | B | B | |
| AC20D-D | □28 | 27 | □27.8 | 37.5 | φ37.5 | 57.5 | φ37.5 | 58.5 | 104.9 | ― | 91.4 | 87.4 | 93.9 | ― | ― |
| AC30D-D | □28 | 32.5 | □27.8 | 43 | φ37.5 | 63 | φ37.5 | 64 | 157.1 | 123.9 | 122.2 | 117.8 | 122.3 | 137.8 | 142.3 |
| AC40D-D | □28 | 41.5 | □27.8 | 52 | φ42.5 | 73 | φ42.5 | 73 | 186.9 | 155.6 | 153.9 | 149.5 | 154 | 169.5 | 174 |
| AC40D-06-D | □28 | 41.5 | □27.8 | 52 | φ42.5 | 73 | φ42.5 | 73 | 188.9 | 157.6 | 155.9 | 151.5 | 156 | 171.5 | 176 |
製品仕様
標準仕様
| 型式 | AC20D-D | AC30D-D | AC40D-D | AC40D-06-D | ||
|---|---|---|---|---|---|---|
| 構成機器 | フィルタレギュレータ | ［AW］ | AW20-D | AW30-D | AW40-D | AW40-06-D |
| ミストセパレータ | ［AFM］ | AFM20-D | AFM30-D | AFM40-D | AFM40-06-D | |
| 管接続口径 | 1/8・1/4 | 1/4・3/8 | 1/4・3/8・1/2 | 3/4 | ||
| 圧力計接続口径注1） | ［AW］ | 1/8 | ||||
| 使用流体 | 空気 | |||||
| 周囲温度および使用流体温度注2） | -5～60℃（凍結なきこと） | |||||
| 保証耐圧力 | 1.5MPa | |||||
| 最高使用圧力 | 1.0MPa | |||||
| オートドレン 最低使用圧力 | N.C. | ［AW/AFM］ | 0.1MPa | 0.15MPa | ||
| N.O. | ［AW/AFM］ | ― | 0.1MPa | |||
| 設定圧力範囲 | ［AW］ | 0.05～0.85MPa | ||||
| 最大処理空気量注3） | ［AFM］ | 200L/min（ANR） | 450L/min（ANR） | 1,100L/min（ANR） | ||
| ろ過度注4） | ［AW］ | 5μm | ||||
| ［AFM］ | 0.3μm（捕集効率99.9%） | |||||
| 出口側オイルミスト濃度注5）注6） | ［AFM］ | MAX.1.0mg/m3（≒0.8ppm） | ||||
| 圧縮空気清浄等級注7） | ISO8573-1：2010［3：4：3］注8） | |||||
| ドレン貯溜量 | ［AW/AFM］ | 8cm3 | 25cm3 | 45cm3 | ||
| ケース材質 | ［AW/AFM］ | ポリカーボネート | ||||
| ケースガード | ［AW/AFM］ | 準標準（鋼帯） | 標準装備（ポリカーボネート） | |||
| 構造 | ［AW］ | リリーフタイプ | ||||
| 質量 | 0.30kg | 0.58kg | 1.12kg | 1.21kg | ||
注1）角形埋込式圧力計付、デジタル圧力スイッチ付の場合は、圧力計接続ねじはありません。
注2）デジタル圧力スイッチ付の場合は、-5～50℃となります。
注3）ミストセパレータの入口圧力は0.7MPa。20℃、大気圧、相対湿度65%時の流量とする。
最大処理空気流量は入口圧力によって変わります。最大処理空気流量以上流れますと、出口側へオイルが流出しますのでご注意ください。
注4）上記条件に加え、以下の条件時とする【試験条件ISO8573-4：2001、試験方法ISO12500-3：2009準拠】。
条件：エレメントは新品、処理空気流量、入口圧力、フィルタ入口側の固形物量が安定した状態。
注5）上記条件に加え、以下の条件時の出口側オイルミスト濃度【試験条件ISO8573-2：2007、試験方法ISO12500-1：2007準拠】。
条件：エレメントは新品、フィルタ入口側のオイルミスト濃度は10mg/m3、処理空気流量、入口圧力、フィルタ入口側のオイルミスト濃度が安定した状態。
注6）ケースパッキンおよびその他の“O”リングには少量のグリースを使用しています。
注7）圧縮空気清浄等級は、ISO8573-1：2010 Compressed air-Part1：Contaminants and purity classesに基づき表示しています。
この規格の詳細につきましては、デジタルカタログP.131をご参照ください。
注8）入口側の清浄等級が［7：4：4］の場合を示しています。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,285円 ( 11,314円 ) | 19日目 |
10,285円 ( 11,314円 ) | 19日目 |
13,600円 ( 14,960円 ) | 19日目 |
24,795円 ( 27,275円 ) | 19日目 |
24,795円 ( 27,275円 ) | 19日目 |
15,346円 ( 16,881円 ) | 19日目 |
19,036円 ( 20,940円 ) | 19日目 |
15,182円 ( 16,700円 ) | 19日目 |
15,346円 ( 16,881円 ) | 19日目 |
14,363円 ( 15,799円 ) | 19日目 |
19,036円 ( 20,940円 ) | 19日目 |
19,036円 ( 20,940円 ) | 19日目 |
19,036円 ( 20,940円 ) | 19日目 |
20,652円 ( 22,717円 ) | 19日目 |
20,652円 ( 22,717円 ) | 19日目 |
20,652円 ( 22,717円 ) | 19日目 |
9,637円 ( 10,601円 ) | 19日目 |
11,357円 ( 12,493円 ) | 19日目 |
15,435円 ( 16,979円 ) | 19日目 |
14,616円 ( 16,078円 ) | 19日目 |
11,970円 ( 13,167円 ) | 19日目 |
11,602円 ( 12,762円 ) | 19日目 |
12,093円 ( 13,302円 ) | 19日目 |
11,357円 ( 12,493円 ) | 19日目 |
14,616円 ( 16,078円 ) | 19日目 |
11,446円 ( 12,591円 ) | 19日目 |
14,735円 ( 16,209円 ) | 19日目 |
11,022円 ( 12,124円 ) | 19日目 |
8,250円 ( 9,075円 ) | 6日目 |
10,531円 ( 11,584円 ) | 19日目 |
14,006円 ( 15,407円 ) | 19日目 |
13,790円 ( 15,169円 ) | 19日目 |
13,790円 ( 15,169円 ) | 19日目 |
13,790円 ( 15,169円 ) | 19日目 |
13,600円 ( 14,960円 ) | 19日目 |
17,607円 ( 19,368円 ) | 19日目 |
17,607円 ( 19,368円 ) | 19日目 |
17,607円 ( 19,368円 ) | 19日目 |
20,414円 ( 22,455円 ) | 19日目 |
24,795円 ( 27,275円 ) | 19日目 |
24,795円 ( 27,275円 ) | 19日目 |
20,414円 ( 22,455円 ) | 19日目 |
20,414円 ( 22,455円 ) | 19日目 |
14,363円 ( 15,799円 ) | 19日目 |
14,363円 ( 15,799円 ) | 19日目 |
15,182円 ( 16,700円 ) | 19日目 |
15,346円 ( 16,881円 ) | 19日目 |
14,363円 ( 15,799円 ) | 19日目 |
19,855円 ( 21,841円 ) | 19日目 |
19,855円 ( 21,841円 ) | 19日目 |
19,855円 ( 21,841円 ) | 19日目 |
19,363円 ( 21,299円 ) | 19日目 |
14,363円 ( 15,799円 ) | 19日目 |
19,855円 ( 21,841円 ) | 19日目 |
19,855円 ( 21,841円 ) | 19日目 |
14,482円 ( 15,930円 ) | 19日目 |
19,155円 ( 21,071円 ) | 19日目 |
19,155円 ( 21,071円 ) | 19日目 |
19,974円 ( 21,971円 ) | 19日目 |
20,958円 ( 23,054円 ) | 19日目 |
