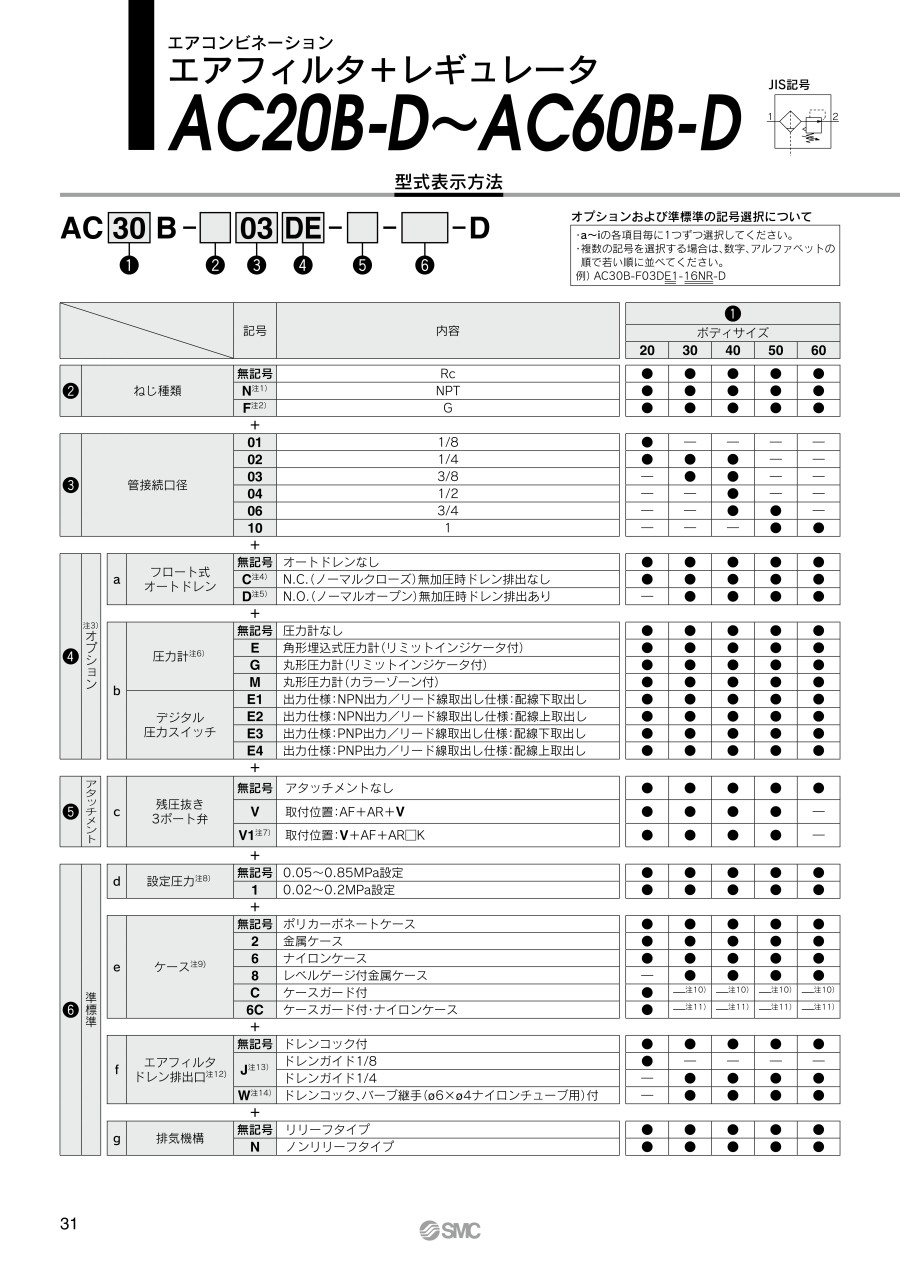

エアコンビネーション エアフィルタ+レギュレータ AC20B-D～AC60B-D
未確定：候補が829型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
AC20B-D
AC30B-D
AC40B-D～AC40B-06-D
AC50B-D～AC60B-D
| 適用機種 | オプション仕様 | |||
|---|---|---|---|---|
| 角形埋込式圧力計 | デジタル圧力スイッチ | 丸形圧力計 | 丸形圧力計 （カラーゾーン付） | |
| AC20B-D ～ AC60B-D |  |  |  | |
| 適用機種 | オプション仕様 | 準標準 | |||||
|---|---|---|---|---|---|---|---|
| オートドレン付 | PC/PAケース | 金属ケース | レベルゲージ付金属ケース | ||||
| ドレンコック・ バーブ継手付 | ドレンガイド付 | ドレンコック付 | ドレンガイド付 | ドレンコック付 | ドレンガイド付 | ||
| AC20B-D |  |  |  |  | |||
| AC30B-D ～ AC60B-D |  |  |  |  |  |  |  |
| 型式 | 標準仕様 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブラケット取付寸法 | ||||||||||||||||||
| P1 | P2 | A | B | C | E | F | G | J | K | M | Q1 | Q2 | R | S | U | V1 | V2 | |
| AC20B-D | 1/8・1/4 | 1/8 | 83.2 | 87.6 | 26.5 | ― | 41.6 | 25 | 21 | 2 | 30 | 24 | 33 | 5.5 | 11.5 | 3.5 | 29 | 38 |
| AC30B-D | 1/4・3/8 | 1/8 | 110.2 | 115.4 | 30.5 | 30 | 55.1 | 35 | 26.5 | 3.5 | 41 | 35 | ― | 7 | 14 | 6 | 42.5 | 42.5 |
| AC40B-D | 1/4・3/8・1/2 | 1/8 | 145.2 | 147.1 | 35.5 | 38.4 | 72.6 | 40 | 35.5 | ― | 50 | 40 | 55 | 9 | 18 | 7 | 50 | 65 |
| AC40B-06-D | 3/4 | 1/8 | 155.2 | 149.1 | 35.5 | 38.4 | 77.6 | 40 | 35.5 | ― | 50 | 40 | 55 | 9 | 18 | 7 | 50 | 65 |
| AC50B-D | 3/4・1 | 1/8 | 186.2 | 220.1 | 43 | ― | 93.1 | 30 | 45 | ― | 70 | 50 | 70 | 11 | 20 | 8 | 60 | 80 |
| AC60B-D | 1 | 1/8 | 196.2 | 234.1 | 45 | ― | 98.1 | 30 | 45 | ― | 70 | 50 | 70 | 11 | 20 | 8 | 60 | 80 |
| 型式 | オプション仕様 | 準標準仕様 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 角形圧力計 | デジタル圧力 スイッチ | 丸形圧力計 | 丸形圧力計 （カラーゾーン付） | オートドレン付 | PC/PAケース | 金属ケース | レベルゲージ付 金属ケース | ||||||||
| バーブ 継手付 | ドレン ガイド付 | ドレン コック付 | ドレン ガイド付 | ドレン コック付 | ドレン ガイド付 | ||||||||||
| H | J | H | J | H | J | H | J | B | B | B | B | B | B | B | |
| AC20B-D | □28 | 27 | □27.8 | 37.5 | φ37.5 | 57.5 | φ37.5 | 58.5 | 104.9 | ― | 91.4 | 87.4 | 93.9 | ― | ― |
| AC30B-D | □28 | 32.5 | □27.8 | 43 | φ37.5 | 63 | φ37.5 | 64 | 157.1 | 123.9 | 122.2 | 117.8 | 122.3 | 137.8 | 142.3 |
| AC40B-D | □28 | 41.5 | □27.8 | 52 | φ42.5 | 73 | φ42.5 | 73 | 186.9 | 155.6 | 153.9 | 149.5 | 154 | 169.5 | 174 |
| AC40B-06-D | □28 | 41.5 | □27.8 | 52 | φ42.5 | 73 | φ42.5 | 73 | 188.9 | 157.6 | 155.9 | 151.5 | 156 | 171.5 | 176 |
| AC50B-D | □28 | 51 | □27.8 | 61.5 | φ42.5 | 82.5 | φ42.5 | 82.5 | 259.9 | 228.6 | 226.9 | 222.5 | 227 | 242.5 | 247 |
| AC60B-D | □28 | 51 | □27.8 | 61.5 | φ42.5 | 82.5 | φ42.5 | 82.5 | 273.9 | 242.6 | 240.9 | 236.5 | 241 | 256.5 | 261 |
製品仕様
標準仕様
| 型式 | AC20B-D | AC30B-D | AC40B-D | AC40B-06-D | AC50B-D | AC60B-D | ||
|---|---|---|---|---|---|---|---|---|
| 構成機器 | エアフィルタ | ［AF］ | AF20-D | AF30-D | AF40-D | AF40-06-D | AF50-D | AF60-D |
| レギュレータ | ［AR］ | AR20-D | AR30-D | AR40-D | AR40-06-D | AR50-D | AR60-D | |
| 管接続口径 | 1/8・1/4 | 1/4・3/8 | 1/4・3/8・1/2 | 3/4 | 3/4・1 | 1 | ||
| 圧力計接続口径注1） | ［AR］ | 1/8 | ||||||
| 使用流体 | 空気 | |||||||
| 周囲温度および使用流体温度注2） | -5～60℃（凍結なきこと） | |||||||
| 保証耐圧力 | 1.5MPa | |||||||
| 最高使用圧力 | 1.0MPa | |||||||
| オートドレン 最低使用圧力 | N.C. | ［AF］ | 0.1MPa | 0.15MPa | ||||
| N.O. | ［AF］ | ― | 0.1MPa | |||||
| 設定圧力範囲 | ［AR］ | 0.05～0.85MPa | ||||||
| ろ過度注3） | ［AF］ | 5μm | ||||||
| 圧縮空気清浄等級注4） | ISO8573-1：2010［6：4：4］注5） | |||||||
| ドレン貯溜量 | ［AF］ | 8cm3 | 25cm3 | 45cm3 | ||||
| ケース材質 | ［AF］ | ポリカーボネート | ||||||
| ケースガード | ［AF］ | 準標準（鋼帯） | 標準装備（ポリカーボネート） | |||||
| 構造 | ［AR］ | リリーフタイプ | ||||||
| 質量 | 0.25kg | 0.51kg | 0.95kg | 1.02kg | 2.20kg | 2.39kg | ||
注1）角形埋込式圧力計付、デジタル圧力スイッチ付の場合は、圧力計接続ねじはありません。
注2）デジタル圧力スイッチ付の場合は、-5～50℃となります。
注3）以下の条件時とする【試験条件ISO8573-4：2001準拠、試験方法ISO12500-3：2009準拠】。
条件：エレメントは新品、処理空気流量、入口圧力、フィルタ入口側の固形物量が安定した状態。
注4）圧縮空気清浄等級は、ISO8573-1：2010 Compressed air-Part1：Contaminants and purity classesに基づき表示しています。
この規格の詳細につきましては、デジタルカタログP.131をご参照ください。
注5）入口側の清浄等級が［7：4：4］の場合を示しています。
