メカニカル部品技術窓口
絞り込み条件
未確定：候補が489型番あります。
圧力計
- なし（圧力ポートプラグあり）
- 圧力計なし
- 標準圧力計付
- 丸形圧力計（カラーゾーン付）
- 丸形圧力計（リミットインジケータ付）
- 角形埋込式圧力計（リミットインジケータ付）
- 圧力スイッチ付
- デジタル圧力スイッチ：NPN出力/リード線取出し仕様：配線上取出し
- デジタル圧力スイッチ：NPN出力/リード線取出し仕様：配線下取出し
- デジタル圧力スイッチ：PNP出力/リード線取出し仕様：配線上取出し
- デジタル圧力スイッチ：PNP出力/リード線取出し仕様：配線下取出し
ドレンコック
- マニュアル
- マニュアル
- マニュアル（バーブ付）
- オート/マニュアル
- N.C.（ノーマルクローズ）無加圧時ドレン排出なし
- N.O.（ノーマルオープン）無加圧時ドレン排出あり
- なし
- なし（ドレンガイド）
流れ方向
- 標準流れ(左→右)
- 流れ方向：左→右
- 逆流れ(右→左)
- 流れ方向：右→左
ケース材質
- 樹脂
- ナイロンケース
- ポリカーボネートケース
- 金属
- レベルゲージ付金属ケース
- 金属ケース
ケースガード
~mm- なし
- あり
フィルタ ドレン貯容量(cm3)
~mm- 8
- 25
- 45
ボディサイズ
~mm- 20
- 30
- 40
- 50
- 60
残圧抜き3ポート弁アタッチメント
~mm設定圧力
ルブリケータ油排出口
オーダーメイド仕様
~mm- なし
- ロングケース対応
CAD
- 2D
- 3D
出荷日
- すべて
- 6日以内
- 9日以内
- 19日以内

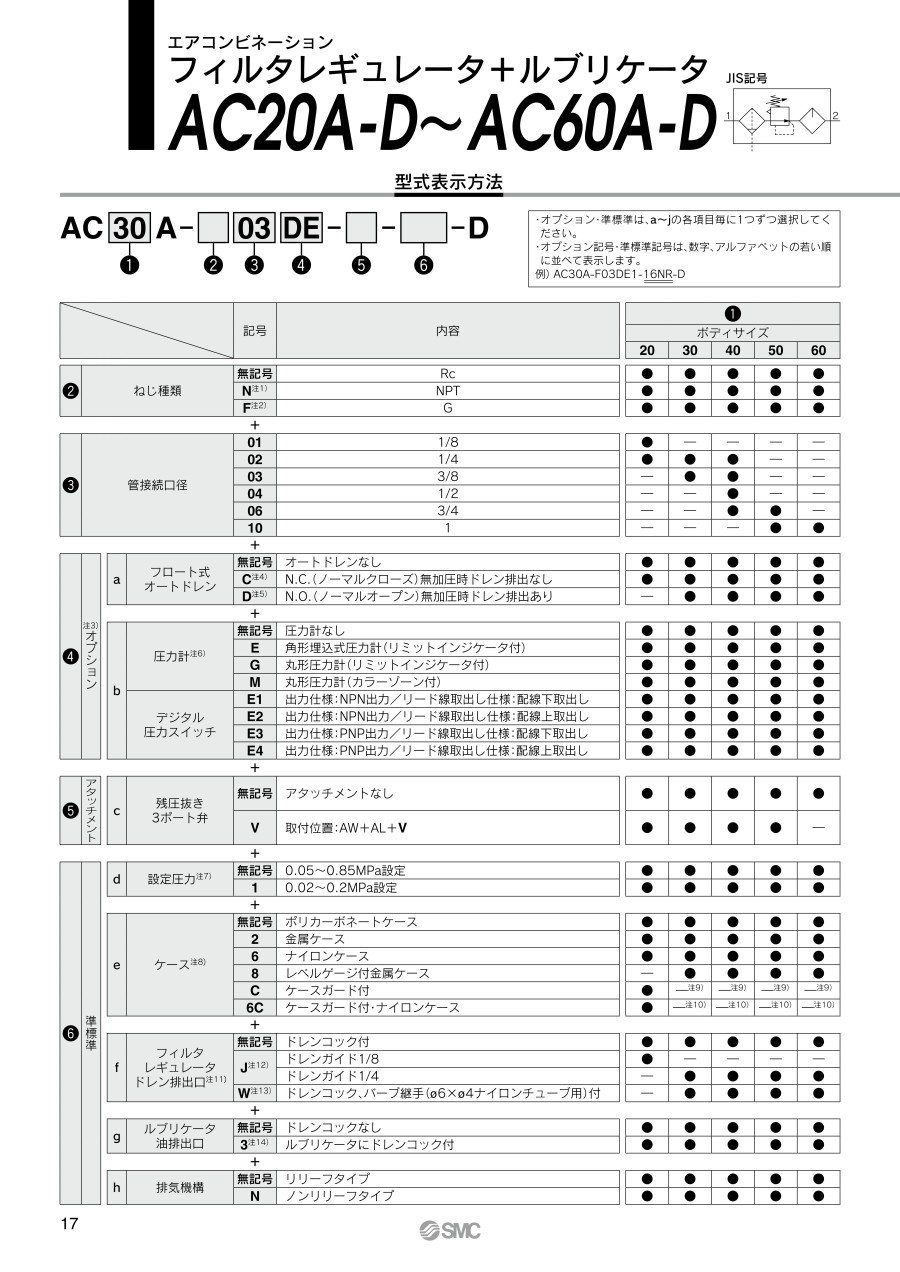

エアコンビネーション フィルタレギュレータ+ルブリケータ AC20A-D～AC60A-D
- 通常単価(税別)
- 8,484円～43,213円
- 税込単価
- 9,332円～47,534円
通常出荷日：6日目～19日目
【特長】・視認性&耐環境性向上・互換性を確保・省スペース/配管工数削減
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が489型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
AC20A-D
AC30A-D
AC40A-D～AC40-06-D
AC50A-D～AC60A-D
| 適用機種 | オプション仕様 | |||
|---|---|---|---|---|
| 角形埋込式圧力計 | デジタル圧力スイッチ | 丸形圧力計 | 丸形圧力計 （カラーゾーン付） | |
| AC20A-D ～ AC60A-D |  |  |  | |
| 適用機種 | オプション仕様 | 準標準 | |||||
|---|---|---|---|---|---|---|---|
| オートドレン付 | PC/PAケース | 金属ケース | レベルゲージ付金属ケース | ||||
| ドレンコック・ バーブ継手付 | ドレンガイド付 | ドレンコック付 | ドレンガイド付 | ドレンコック付 | ドレンガイド付 | ||
| AC20A-D |  |  |  |  | |||
| AC30A-D ～ AC60A-D |  |  |  |  |  |  |  |
| 型式 | 標準仕様 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブラケット取付寸法 | ||||||||||||||||||
| P1 | P2 | A | B | C | E | F | G | J | K | M | Q1 | Q2 | R | S | U | V1 | V2 | |
| AC20A-D | 1/8・1/4 | 1/8 | 83.2 | 87.6 | 71.8 | ― | 41.6 | 60 | 21 | 5 | 30 | 24 | 33 | 5.5 | 11.5 | 3.5 | 29 | 38 |
| AC30A-D | 1/4・3/8 | 1/8 | 110.2 | 115.4 | 86.5 | 30 | 55.1 | 80 | 26.5 | 3.5 | 41 | 35 | ― | 7 | 14 | 6 | 42.5 | 42.5 |
| AC40A-D | 1/4・3/8・1/2 | 1/8 | 145.2 | 147.1 | 91.5 | 38.4 | 72.6 | 110 | 35.5 | ― | 50 | 40 | 55 | 9 | 18 | 7 | 50 | 65 |
| AC40A-06-D | 3/4 | 1/8 | 155.2 | 149.1 | 93 | 38.4 | 77.6 | 110 | 35.5 | ― | 50 | 40 | 55 | 9 | 18 | 7 | 50 | 65 |
| AC50A-D | 3/4・1 | 1/8 | 191.2 | 234.1 | 155 | ― | 98.1 | 110 | 45 | ― | 70 | 50 | 70 | 11 | 20 | 8 | 60 | 80 |
| AC60A-D | 1 | 1/8 | 196.2 | 234.1 | 155 | ― | 98.1 | 110 | 45 | ― | 70 | 50 | 70 | 11 | 20 | 8 | 60 | 80 |
| 型式 | オプション仕様 | 準標準仕様 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 角形圧力計 | デジタル圧力 スイッチ | 丸形圧力計 | 丸形圧力計 （カラーゾーン付） | オートドレン付 | PC/PAケース | 金属ケース | レベルゲージ付 金属ケース | ||||||||
| バーブ 継手付 | ドレン ガイド付 | ドレン コック付 | ドレン ガイド付 | ドレン コック付 | ドレン ガイド付 | ||||||||||
| H | J | H | J | H | J | H | J | B | B | B | B | B | B | B | |
| AC20A-D | □28 | 27 | □27.8 | 37.5 | φ37.5 | 57.5 | φ37.5 | 58.5 | 104.9 | ― | 91.4 | 87.4 | 93.9 | ― | ― |
| AC30A-D | □28 | 32.5 | □27.8 | 43 | φ37.5 | 63 | φ37.5 | 64 | 157.1 | 123.9 | 122.2 | 117.8 | 122.3 | 137.8 | 142.3 |
| AC40A-D | □28 | 41.5 | □27.8 | 52 | φ42.5 | 73 | φ42.5 | 73 | 186.9 | 155.6 | 153.9 | 149.5 | 154 | 169.5 | 174 |
| AC40A-06-D | □28 | 41.5 | □27.8 | 52 | φ42.5 | 73 | φ42.5 | 73 | 188.9 | 157.6 | 155.9 | 151.5 | 156 | 171.5 | 176 |
| AC50A-D | □28 | 51 | □27.8 | 61.5 | φ42.5 | 82.5 | φ42.5 | 82.5 | 273.9 | 242.6 | 240.9 | 236.5 | 241 | 256.5 | 261 |
| AC60A-D | □28 | 51 | □27.8 | 61.5 | φ42.5 | 82.5 | φ42.5 | 82.5 | 273.9 | 242.6 | 240.9 | 236.5 | 241 | 256.5 | 261 |
製品仕様
標準仕様
| 型式 | AC20A-D | AC30A-D | AC40A-D | AC40A-06-D | AC50A-D | AC60A-D | ||
|---|---|---|---|---|---|---|---|---|
| 構成機器 | フィルタ レギュレータ | ［AW］ | AW20-D | AW30-D | AW40-D | AW40-06-D | AW60-D | AW60-D |
| ルブリケータ | ［AL］ | AL20-D | AL30-D | AL40-D | AL40-06-D | AL50-D | AL60-D | |
| 管接続口径 | 1/8・1/4 | 1/4・3/8 | 1/4・3/8・1/2 | 3/4 | 3/4・1 | 1 | ||
| 圧力計接続口径注1） | ［AW］ | 1/8 | ||||||
| 使用流体 | 空気 | |||||||
| 周囲温度および使用流体温度注2） | -5～60℃（凍結なきこと） | |||||||
| 保証耐圧力 | 1.5MPa | |||||||
| 最高使用圧力 | 1.0MPa | |||||||
| オートドレン 最低使用圧力 | N.C. | ［AW］ | 0.1MPa | 0.15MPa | ||||
| N.O. | ［AW］ | ― | 0.1MPa | |||||
| 設定圧力範囲 | ［AW］ | 0.05～0.85MPa | ||||||
| ろ過度注3） | ［AW］ | 5μm | ||||||
| 圧縮空気清浄等級注4） | ISO8573-1：2010［6：4：-］注5） | |||||||
| ドレン貯溜量 | ［AW］ | 8cm3 | 25cm3 | 45cm3 | ||||
| 滴下最小流量注6） | ［AL］ | 15L/min（ANR） | 管接続口径1/4： 30L/min（ANR） 管接続口径3/8： 40L/min（ANR） | 管接続口径1/4： 30L/min（ANR） 管接続口径3/8： 40L/min（ANR） 管接続口径1/2： 50L/min（ANR） | 50L/min（ANR） | 190L/min（ANR） | 220L/min（ANR） | |
| 貯油量 | ［AL］ | 25cm3 | 55cm3 | 135cm3 | ||||
| 推奨使用油 | ［AL］ | タービン油1種（ISO VG32） | ||||||
| ケース材質 | ［AW/AL］ | ポリカーボネート | ||||||
| ケースガード | ［AW/AL］ | 準標準（鋼帯） | 標準装備（ポリカーボネート） | |||||
| 構造 | ［AW］ | リリーフタイプ | ||||||
| 質量 | 0.31kg | 0.58kg | 1.12kg | 1.22kg | 2.90kg | 2.97kg | ||
注1）角形埋込式圧力計付、デジタル圧力スイッチ付の場合は、圧力計接続ねじはありません。
注2）デジタル圧力スイッチ付の場合は、-5～50℃となります。
注3）以下の条件時とする【試験条件ISO8573-4：2001準拠、試験方法ISO12500-3：2009準拠】。
条件：エレメントは新品、処理空気流量、入口圧力、フィルタ入口側の固形物量が安定した状態。
注4）圧縮空気清浄等級は、ISO8573-1：2010 Compressed air-Part1：Contaminants and purity classesに基づき表示しています。
この規格の詳細につきましては、デジタルカタログP.131をご参照ください。
注5）入口側の清浄等級が［7：4：4］の場合を示しています。
注6）・入口圧力：0.5MPa、タービン油1種（ISO VG32）、温度20℃、油量調整弁：全開の条件において、滴下数が5滴/分以上の時の流量です。
・出口側でON/OFFを繰返す回路の場合、1分間あたりの平均空気消費量が滴下最小流量以上になるように調整してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,484円 ( 9,332円 ) | 19日目 |
12,439円 ( 13,683円 ) | 19日目 |
19,244円 ( 21,168円 ) | 19日目 |
16,506円 ( 18,157円 ) | 19日目 |
12,268円 ( 13,495円 ) | 19日目 |
12,774円 ( 14,051円 ) | 19日目 |
17,324円 ( 19,056円 ) | 19日目 |
17,027円 ( 18,730円 ) | 19日目 |
17,027円 ( 18,730円 ) | 19日目 |
9,967円 ( 10,964円 ) | 19日目 |
11,111円 ( 12,222円 ) | 19日目 |
14,288円 ( 15,717円 ) | 19日目 |
10,653円 ( 11,718円 ) | 19日目 |
13,544円 ( 14,898円 ) | 19日目 |
12,317円 ( 13,549円 ) | 19日目 |
15,078円 ( 16,586円 ) | 19日目 |
22,423円 ( 24,665円 ) | 19日目 |
22,423円 ( 24,665円 ) | 19日目 |
22,423円 ( 24,665円 ) | 19日目 |
13,511円 ( 14,862円 ) | 19日目 |
12,268円 ( 13,495円 ) | 19日目 |
17,324円 ( 19,056円 ) | 19日目 |
16,595円 ( 18,255円 ) | 19日目 |
12,774円 ( 14,051円 ) | 19日目 |
13,020円 ( 14,322円 ) | 19日目 |
13,511円 ( 14,862円 ) | 19日目 |
16,595円 ( 18,255円 ) | 19日目 |
12,852円 ( 14,137円 ) | 19日目 |
17,027円 ( 18,730円 ) | 19日目 |
20,344円 ( 22,378円 ) | 19日目 |
20,344円 ( 22,378円 ) | 19日目 |
10,062円 ( 11,068円 ) | 19日目 |
11,848円 ( 13,033円 ) | 19日目 |
11,848円 ( 13,033円 ) | 19日目 |
9,967円 ( 10,964円 ) | 19日目 |
11,234円 ( 12,357円 ) | 19日目 |
11,234円 ( 12,357円 ) | 19日目 |
15,107円 ( 16,618円 ) | 19日目 |
11,725円 ( 12,898円 ) | 19日目 |
11,178円 ( 12,296円 ) | 19日目 |
11,357円 ( 12,493円 ) | 19日目 |
11,479円 ( 12,627円 ) | 19日目 |
11,848円 ( 13,033円 ) | 19日目 |
11,848円 ( 13,033円 ) | 19日目 |
11,111円 ( 12,222円 ) | 19日目 |
15,107円 ( 16,618円 ) | 19日目 |
14,288円 ( 15,717円 ) | 19日目 |
11,814円 ( 12,995円 ) | 19日目 |
11,267円 ( 12,394円 ) | 19日目 |
12,004円 ( 13,204円 ) | 19日目 |
11,200円 ( 12,320円 ) | 19日目 |
14,407円 ( 15,848円 ) | 19日目 |
10,039円 ( 11,043円 ) | 19日目 |
12,774円 ( 14,051円 ) | 19日目 |
10,285円 ( 11,314円 ) | 19日目 |
10,776円 ( 11,854円 ) | 19日目 |
10,743円 ( 11,817円 ) | 19日目 |
13,020円 ( 14,322円 ) | 19日目 |
16,506円 ( 18,157円 ) | 19日目 |
11,725円 ( 12,898円 ) | 19日目 |
