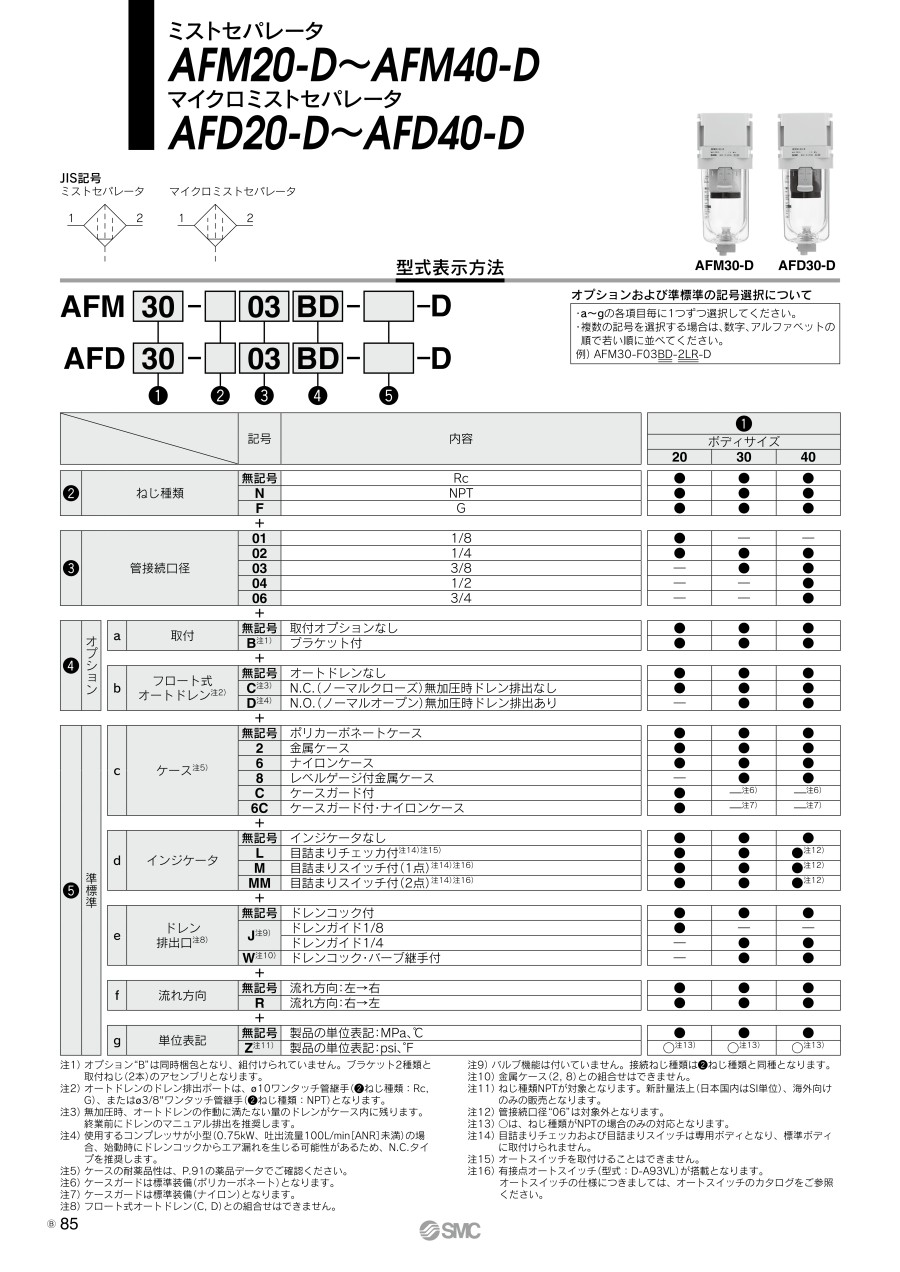

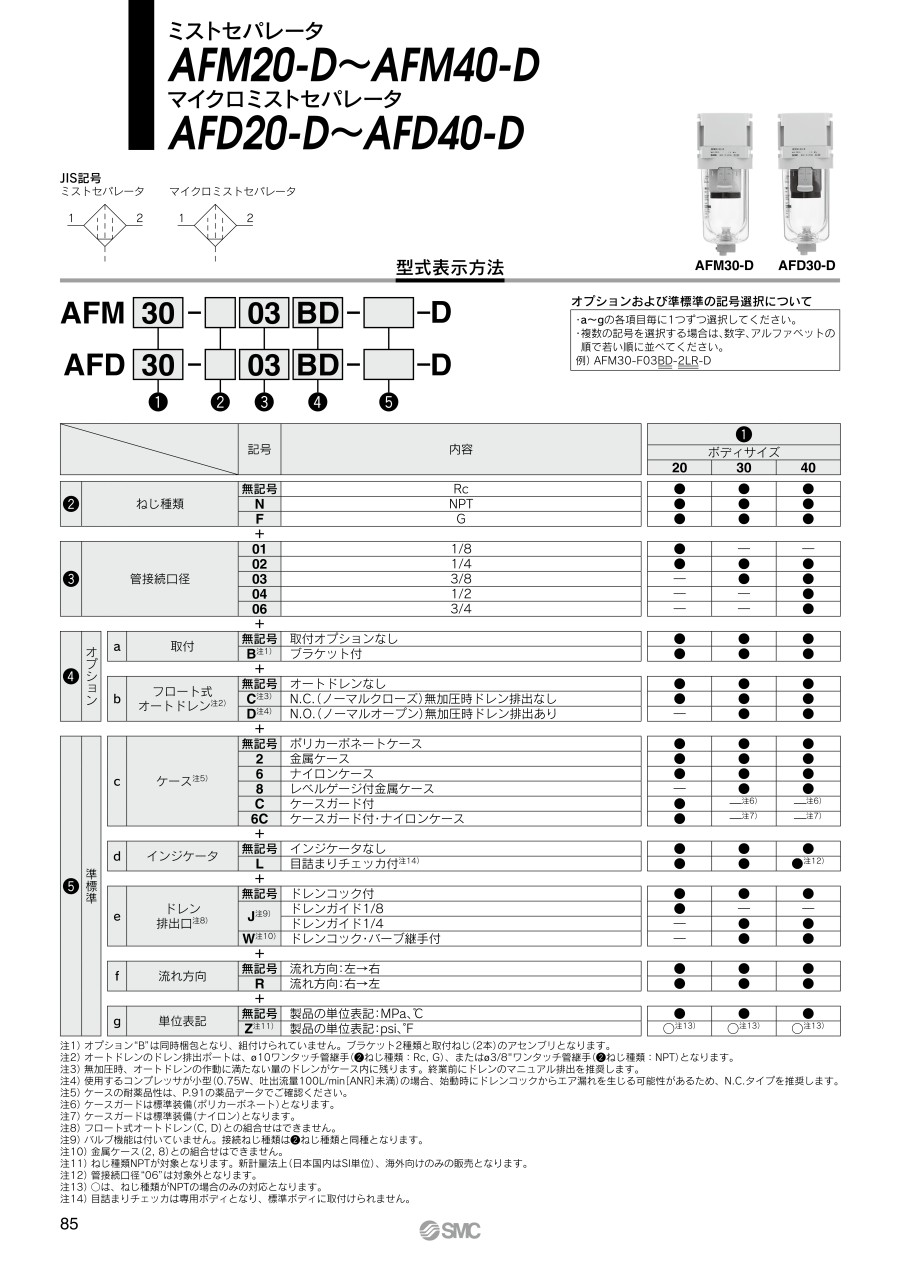

ミストセパレータ AFM20～AFM40-D・マイクロミストセパレータ AFD20～AFD40-D
- 通常単価(税別)
- 3,570円～11,211円
- 税込単価
- 3,927円～12,332円
【特長】・視認性＆耐環境性の向上を実現しました・省スペースで、配管工数削減ができます
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
AFM20-D
AFD20-D
AFM30-D～AFM40-D
AFD30-D～AFD40-D
| 適用機種 | オプション仕様 | 準標準 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| オートドレン付 | PC/PAケース | 金属ケース | レベルゲージ付金属ケース | 目詰まり チェッカ付 | 目詰まり スイッチ付 | ||||
| ドレンコック・ バーブ継手付 | ドレンガイド付 | ドレンコック付 | ドレンガイド付 | ドレンコック付 | ドレンガイド付 | ||||
| AFM20-D AFD20-D |  |  |  |  |  |  | |||
| AFM30-D ～ AFM40-D AFD30-D ～ AFD40-D |  |  |  |  |  |  |  |  |  |
| 型式 | 標準仕様 | オプション仕様 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ブラケット取付寸法 | オートドレン付 | ||||||||||||||||
| P | A | B | C | D | E | G | J | M | N | Q | R | S | T | U | V | B | |
| AFM20-D/AFD20-D | 1/8・1/4 | 40 | 87.6 | 17.5 | 21 | ― | 45 | 21 | 30 | 27 | 22 | 5.4 | 8.4 | 60 | 2.3 | 28 | 104.9 |
| AFM30-D/AFD30-D | 1/4・3/8 | 53 | 115.4 | 21.5 | 26.5 | 30 | 50 | 26.5 | 41 | 35 | 25 | 6.5 | 13 | 71 | 2.3 | 32 | 157.1 |
| AFM40-D/AFD40-D | 1/4・3/8・1/2 | 70 | 147.1 | 25.5 | 35.5 | 38.4 | 75 | 35.5 | 50 | 52 | 30 | 8.5 | 12.5 | 88 | 2.3 | 39 | 186.9 |
| 型式 | 準標準仕様 | |||||||
|---|---|---|---|---|---|---|---|---|
| PC/PAケース | 金属ケース | レベルゲージ付金属ケース | 目詰まりチェッカ付 | 目詰まりスイッチ付 | ||||
| バーブ 継手付 | ドレン ガイド付 | ドレン コック付 | ドレン ガイド付 | ドレン コック付 | ドレン ガイド付 | |||
| B | B | B | B | B | B | C1 | C1 | |
| AFM20-D/AFD20-D | ― | 91.4 | 87.4 | 93.9 | ― | ― | 50.6 | 56.6 |
| AFM30-D/AFD30-D | 123.9 | 122.2 | 117.8 | 122.3 | 137.8 | 142.3 | 54.3 | 60.3 |
| AFM40-D/AFD40-D | 155.6 | 153.9 | 149.5 | 154 | 169.5 | 174 | 58.3 | 64.3 |
製品仕様
標準仕様
| 型式 | AFM20-D/AFD20-D | AFM30-D/AFD30-D | AFM40-D/AFD40-D | ||
|---|---|---|---|---|---|
| 管接続口径 | 1/8・1/4 | 1/4・3/8 | 1/4・3/8・1/2 | ||
| 使用流体 | 空気 | ||||
| 周囲温度および使用流体温度 | -5～60℃（凍結なきこと） | ||||
| 保証耐圧力 | 1.5MPa | ||||
| 最高使用圧力 | 1.0MPa | ||||
| 最低使用圧力 | 0.05MPa | ||||
| オートドレン 最低使用圧力 | N.C. | 0.1MPa | 0.15MPa | ||
| N.O. | ― | 0.1MPa | |||
| 最大処理空気量注1） | ［AFM］ | 200L/min（ANR） | 450L/min（ANR） | 1,100L/min（ANR） | |
| ［AFD］ | 120L/min（ANR） | 240L/min（ANR） | 600L/min（ANR） | ||
| ろ過度注2） | ［AFM］ | 0.3μm（捕集効率99.9%） | |||
| ［AFD］ | 0.01μm（捕集効率99.9%） | ||||
| 出口側オイルミスト濃度注3）注4） | ［AFM］ | MAX.1.0mg/m3（≒0.8ppm） | |||
| ［AFD］ | MAX.0.1mg/m3（油飽和前は、0.01mg/m3以下≒0.008ppm） | ||||
| 圧縮空気清浄等級注5） | ［AFM］ | ISO8573-1：2010［3：7：3］注6） | |||
| ［AFD］ | ISO8573-1：2010［1：7：2］注7） | ||||
| ドレン貯溜量 | 8cm3 | 25cm3 | 45cm3 | ||
| ケース材質 | ポリカーボネート | ||||
| ケースガード | 準標準（鋼帯） | 標準装備（ポリカーボネート） | |||
| 質量 | 0.10kg | 0.18kg | 0.37kg | ||
注1）入口圧力は0.7MPa。20℃、大気圧、相対湿度65%時の流量とする。
最大処理空気流量は入口圧力によって変わります。最大処理空気流量以上流れますと、出口側へオイルが流出しますのでご注意ください。
注2）上記条件に加え、以下の条件時とする【試験条件ISO8573-4：2001、試験方法ISO12500-3：2009準拠】。
条件：エレメントは新品、処理空気流量、入口圧力、フィルタ入口側の固形物量が安定した状態。
注3）上記条件に加え、以下の条件時の出口側オイルミスト濃度【試験条件ISO8573-2：2007、試験方法ISO12500-1：2007準拠】。
条件：エレメントは新品、フィルタ入口側のオイルミスト濃度は10mg/m3、処理空気流量、入口圧力、フィルタ入口側のオイルミスト濃度が安定した状態。
注4）ケースパッキンおよびその他の“O”リングには少量のグリースを使用しています。
注5）圧縮空気清浄等級は、ISO8573-1：2010 Compressed air-Part1：Contaminants and purity classesに基づき表示しています。
この規格の詳細につきましては、デジタルカタログP.131をご参照ください。
注6）入口側の清浄等級が［6：8：4］の場合を示しています。
注7）入口側の清浄等級が［3：7：3］の場合を示しています。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,928円 ( 4,321円 ) | 6日目 |
4,158円 ( 4,574円 ) | 6日目 |
4,199円 ( 4,619円 ) | 6日目 |
6,467円 ( 7,114円 ) | 6日目 |
7,573円 ( 8,330円 ) | 6日目 |
7,274円 ( 8,001円 ) | 6日目 |
4,918円 ( 5,410円 ) | 6日目 |
8,250円 ( 9,075円 ) | 6日目 |
8,579円 ( 9,437円 ) | 6日目 |
6,000円 ( 6,600円 ) | 3日目 |
6,000円 ( 6,600円 ) | 6日目 |
9,672円 ( 10,639円 ) | 6日目 |
3,570円 ( 3,927円 ) | 6日目 |
3,980円 ( 4,378円 ) | 6日目 |
6,758円 ( 7,434円 ) | 6日目 |
4,010円 ( 4,411円 ) | 6日目 |
4,054円 ( 4,459円 ) | 6日目 |
6,498円 ( 7,148円 ) | 6日目 |
8,265円 ( 9,092円 ) | 6日目 |
6,285円 ( 6,914円 ) | 6日目 |
7,595円 ( 8,355円 ) | 6日目 |
6,948円 ( 7,643円 ) | 6日目 |
4,998円 ( 5,498円 ) | 6日目 |
9,089円 ( 9,998円 ) | 6日目 |
8,654円 ( 9,519円 ) | 6日目 |
10,419円 ( 11,461円 ) | 6日目 |
8,250円 ( 9,075円 ) | 6日目 |
7,864円 ( 8,650円 ) | 6日目 |
4,736円 ( 5,210円 ) | 在庫品1日目当日出荷可能 |
7,282円 ( 8,010円 ) | 6日目 |
4,761円 ( 5,237円 ) | 6日目 |
8,092円 ( 8,901円 ) | 6日目 |
8,250円 ( 9,075円 ) | 6日目 |
7,864円 ( 8,650円 ) | 6日目 |
5,440円 ( 5,984円 ) | 6日目 |
5,818円 ( 6,400円 ) | 6日目 |
8,121円 ( 8,933円 ) | 6日目 |
9,938円 ( 10,932円 ) | 6日目 |
11,211円 ( 12,332円 ) | 6日目 |
5,818円 ( 6,400円 ) | 6日目 |
5,783円 ( 6,361円 ) | 6日目 |
9,938円 ( 10,932円 ) | 6日目 |
9,502円 ( 10,452円 ) | 6日目 |
