SMC

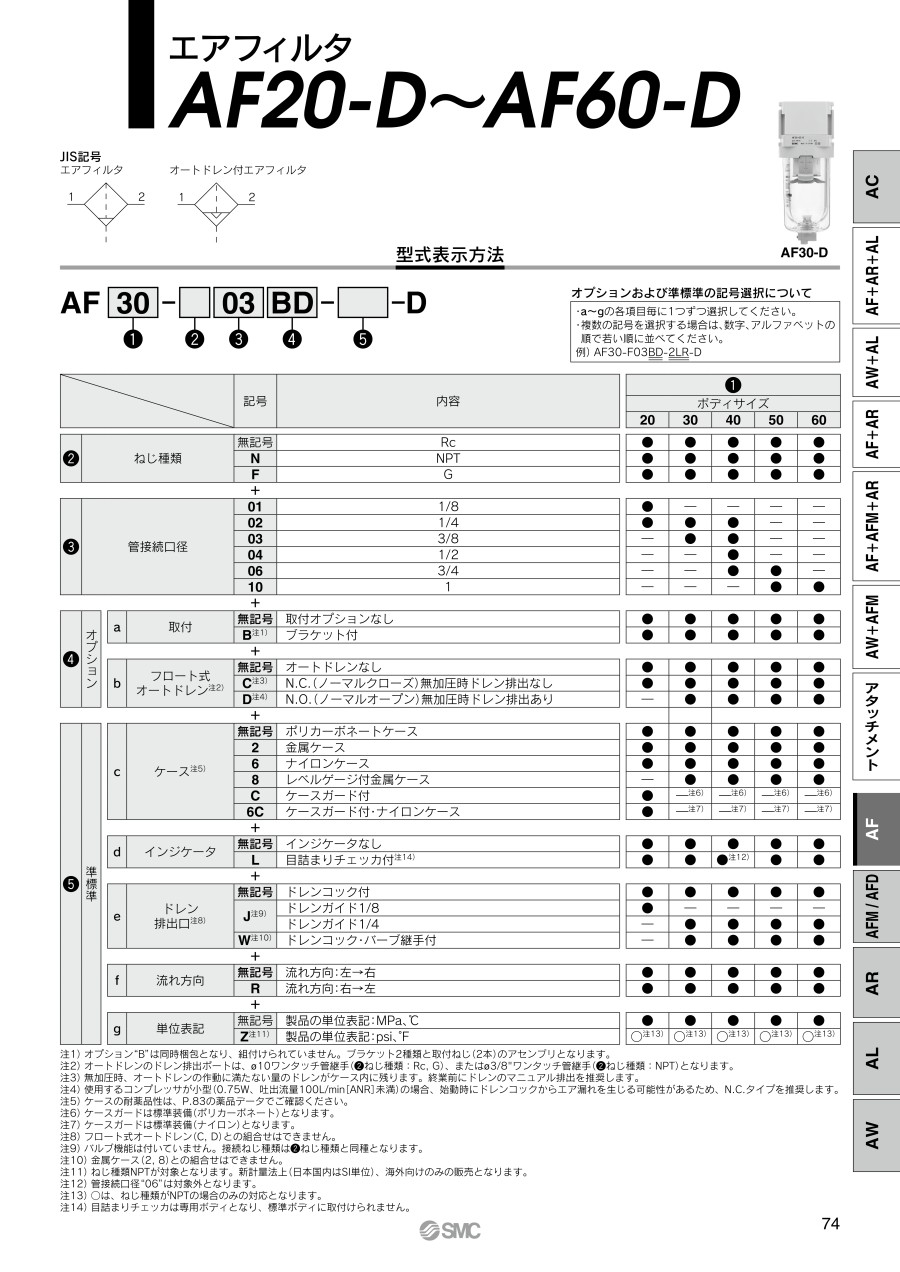

エアフィルタ AF20-D～AF60-D

カタログ |

通常単価(税別): 2,721円～16,626円

税込単価: 2,993円～18,289円

通常出荷日：3日目～6日目

【特長】・視認性&耐環境性向上・エレメント交換時の作業性向上・省スペース/配管工数削減

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

詳細を確認

よく一緒に見られています

SMC

エアフィルタ・ミストセパレータ・マイクロミストセパレータ交換部品

通常価格(税別)： 65円 (税込価格：72円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

ミストセパレータ AFM20～AFM40-D・マイクロミストセパレータ AFD20～AFD40-D

通常価格(税別)： 3,570円 (税込価格：3,927円)

通常出荷日：在庫品1日目

未確定：候補が45型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

AF20-D

AF30-D～AF40-D

AF50-D～AF60-D

適用機種	オプション仕様	準標準
	オートドレン付	PC/PAケース		金属ケース		レベルゲージ付金属ケース		目詰まりチェッカ付
	オートドレン付	ドレンコック・バーブ継手付	ドレンガイド付	ドレンコック付	ドレンガイド付	ドレンコック付	ドレンガイド付	目詰まりチェッカ付
AF20-D
AF30-D ～ AF60-D

型式	標準仕様								オプション仕様
	標準仕様								ブラケット取付寸法								オートドレン付
	P	A	B	C	D	E	G	J	M	N	Q	R	S	T	U	V	B
AF20-D	1/8・1/4	40	87.6	17.5	21	―	25	21	30	27	22	5.4	8.4	60	2.3	28	104.9
AF30-D	1/4・3/8	53	115.4	21.5	26.5	30	35	26.5	41	35	25	6.5	13	71	2.3	32	157.1
AF40-D	1/4・3/8・1/2	70	147.1	25.5	35.5	38.4	40	35.5	50	52	30	8.5	12.5	88	2.3	39	186.9
AF50-D	3/4・1	90	220.1	32	45	―	30	45	70	66	40.5	11	13	113	3.2	52.5	259.9
AF60-D	1	95	234.1	32	45	―	30	45	70	66	40.5	11	13	113	3.2	52.5	273.9

型式	準標準仕様
	PC/PAケース		金属ケース		レベルゲージ付金属ケース		目詰まりチェッカ付
	バーブ継手付	ドレンガイド付	ドレンコック付	ドレンガイド付	ドレンコック付	ドレンガイド付	目詰まりチェッカ付
	B	B	B	B	B	B	A	C1
AF20-D	―	91.4	87.4	93.9	―	―	40	50.6
AF30-D	123.9	122.2	117.8	122.3	137.8	142.3	53	54.3
AF40-D	155.6	153.9	149.5	154	169.5	174	70	58.3
AF50-D	228.6	226.9	222.5	227	242.5	247	90	64.3
AF60-D	242.6	240.9	236.5	241	256.5	261	90^注）	64.3

注）目詰まりチェッカ付の場合、A寸法が標準仕様と異なります。

製品仕様

標準仕様

型式		AF20-D	AF30-D	AF40-D	AF50-D	AF60-D
管接続口径		1/8・1/4	1/4・3/8	1/4・3/8・1/2	3/4・1	1
使用流体		空気
周囲温度および使用流体温度		-5～60℃（凍結なきこと）
保証耐圧力		1.5MPa
最高使用圧力		1.0MPa
オートドレン最低使用圧力	N.C.	0.1MPa	0.15MPa
オートドレン最低使用圧力	N.O.	―	0.1MPa
ろ過度^注1）		5μm
圧縮空気清浄等級^注2）		ISO8573-1：2010［6：8：4］^注3）
ドレン貯溜量		8cm³	25cm³	45cm³
ケース材質		ポリカーボネート
ケースガード		準標準（鋼帯）	標準装備（ポリカーボネート）
質量		0.09kg	0.17kg	0.35kg	0.85kg	0.92kg

注1）以下の条件時とする【試験条件ISO8573-4：2001準拠、試験方法ISO12500-3：2009準拠】。
条件：エレメントは新品、処理空気流量、入口圧力、フィルタ入口側の固形物量が安定した状態。
注2）圧縮空気清浄等級は、ISO8573-1：2010 Compressed air-Part1：Contaminants and purity classesに基づき表示しています。
この規格の詳細につきましては、デジタルカタログP.131をご参照ください。
注3）入口側の清浄等級が［7：9：4］の場合を示しています。

型番リスト

表示件数

型番

処理空気流量

(l/min)

接続種類

配管ねじの呼び

流れ方向

ドレンコック

ドレン貯容量

(cm3)

ボウル材質

ボウルガード

ボディサイズ

付属品

ドレン排出口

最小発注数量

1500	[Rc(R)] Rc	1/8	[右方向] 左→右	[マニュアル] マニュアル	8	[樹脂] ポリカーボネートケース	なし	20	なし	ドレンコック付	1個
1500	[Rc(R)] Rc	1/8	[右方向] 左→右	なし	8	[樹脂] ポリカーボネートケース	なし	20	なし	ドレンガイド1/8	1個
1500	[Rc(R)] Rc	1/8	[右方向] 左→右	[マニュアル] マニュアル	8	[樹脂] ポリカーボネートケース	なし	20	ブラケット付	ドレンコック付	1個
1500	[Rc(R)] Rc	1/8	[右方向] 左→右	[オートフロート式] N.C.オートドレン	8	[樹脂] ナイロンケース	なし	20	ブラケット付	ドレンコック付	1個
1500	[Rc(R)] Rc	1/8	[右方向] 左→右	[オートフロート式] N.C.オートドレン	8	[樹脂] ポリカーボネートケース	なし	20	ブラケット付	ドレンコック付	1個
1500	[Rc(R)] Rc	1/8	[右方向] 左→右	[オートフロート式] N.C.オートドレン	8	[樹脂] ポリカーボネートケース	なし	20	なし	ドレンコック付	1個
1500	[Rc(R)] Rc	1/4	[右方向] 左→右	[マニュアル] マニュアル	8	[樹脂] ポリカーボネートケース	なし	20	なし	ドレンコック付	1個
1500	[Rc(R)] Rc	1/4	[右方向] 左→右	[マニュアル] マニュアル	8	[樹脂] ポリカーボネートケース	なし	20	ブラケット付	ドレンコック付	1個
1500	[Rc(R)] Rc	1/4	[左方向] 右→左	[マニュアル] マニュアル	8	[樹脂] ポリカーボネートケース	なし	20	ブラケット付	ドレンコック付	1個
1500	[Rc(R)] Rc	1/4	[右方向] 左→右	[オートフロート式] N.C.オートドレン	8	[樹脂] ポリカーボネートケース	なし	20	ブラケット付	ドレンコック付	1個
1500	[Rc(R)] Rc	1/4	[右方向] 左→右	[オートフロート式] N.C.オートドレン	8	[樹脂] ナイロンケース	なし	20	なし	ドレンコック付	1個
4000	[Rc(R)] Rc	1/4	[右方向] 左→右	[マニュアル] マニュアル	25	[樹脂] ポリカーボネートケース	あり	30	なし	ドレンコック付	1個
4000	[Rc(R)] Rc	1/4	[右方向] 左→右	[マニュアル] マニュアル	25	[メタル] 金属ケース	なし	30	ブラケット付	ドレンコック付	1個
4000	[Rc(R)] Rc	1/4	[右方向] 左→右	[マニュアル] マニュアル	25	[樹脂] ポリカーボネートケース	あり	30	ブラケット付	ドレンコック付	1個
4000	[Rc(R)] Rc	1/4	[右方向] 左→右	なし	25	[樹脂] ポリカーボネートケース	あり	30	ブラケット付	ドレンガイド1/4	1個
4000	[Rc(R)] Rc	1/4	[右方向] 左→右	[オートフロート式] N.O.オートドレン	25	[メタル] 金属ケース	なし	30	ブラケット付	ドレンコック付	1個
4000	[Rc(R)] Rc	1/4	[左方向] 右→左	[オートフロート式] N.O.オートドレン	25	[樹脂] ナイロンケース	あり	30	ブラケット付	ドレンコック付	1個
4000	[Rc(R)] Rc	1/4	[右方向] 左→右	[オートフロート式] N.O.オートドレン	25	[樹脂] ポリカーボネートケース	あり	30	ブラケット付	ドレンコック付	1個
4000	[Rc(R)] Rc	1/4	[右方向] 左→右	[オートフロート式] N.C.オートドレン	25	[メタル] 金属ケース	なし	30	なし	ドレンコック付	1個
4000	[Rc(R)] Rc	1/4	[右方向] 左→右	[オートフロート式] N.C.オートドレン	25	[樹脂] ポリカーボネートケース	あり	30	なし	ドレンコック付	1個
4000	[Rc(R)] Rc	1/4	[右方向] 左→右	[オートフロート式] N.O.オートドレン	25	[メタル] 金属ケース	なし	30	なし	ドレンコック付	1個
4000	[Rc(R)] Rc	1/4	[右方向] 左→右	[オートフロート式] N.O.オートドレン	25	[樹脂] ポリカーボネートケース	あり	30	なし	ドレンコック付	1個
4000	[Rc(R)] Rc	3/8	[右方向] 左→右	[マニュアル] マニュアル	25	[樹脂] ポリカーボネートケース	あり	30	なし	ドレンコック付	1個
4000	[Rc(R)] Rc	3/8	[左方向] 右→左	[マニュアル] マニュアル	25	[メタル] 金属ケース	なし	30	ブラケット付	ドレンコック付	1個
4000	[Rc(R)] Rc	3/8	[右方向] 左→右	[マニュアル] マニュアル	25	[樹脂] ポリカーボネートケース	あり	30	ブラケット付	ドレンコック付	1個
4000	[Rc(R)] Rc	3/8	[右方向] 左→右	[オートフロート式] N.C.オートドレン	25	[樹脂] ポリカーボネートケース	あり	30	ブラケット付	ドレンコック付	1個
4000	[Rc(R)] Rc	3/8	[右方向] 左→右	[オートフロート式] N.O.オートドレン	25	[メタル] 金属ケース	なし	30	ブラケット付	ドレンコック付	1個
4000	[Rc(R)] Rc	3/8	[右方向] 左→右	[オートフロート式] N.O.オートドレン	25	[樹脂] ポリカーボネートケース	あり	30	ブラケット付	ドレンコック付	1個
4000	[Rc(R)] Rc	3/8	[右方向] 左→右	[オートフロート式] N.O.オートドレン	25	[メタル] 金属ケース	なし	30	なし	ドレンコック付	1個
4000	[Rc(R)] Rc	3/8	[右方向] 左→右	[オートフロート式] N.O.オートドレン	25	[樹脂] ポリカーボネートケース	あり	30	なし	ドレンコック付	1個
6000	[Rc(R)] Rc	3/8	[右方向] 左→右	[マニュアル] マニュアル	45	[メタル] 金属ケース	なし	40	なし	ドレンコック付	1個
6000	[Rc(R)] Rc	3/8	[右方向] 左→右	[マニュアル] マニュアル	45	[樹脂] ポリカーボネートケース	あり	40	なし	ドレンコック付	1個
6000	[Rc(R)] Rc	3/8	[右方向] 左→右	[オートフロート式] N.O.オートドレン	45	[樹脂] ポリカーボネートケース	あり	40	ブラケット付	ドレンコック付	1個
6000	[Rc(R)] Rc	3/8	[右方向] 左→右	[オートフロート式] N.O.オートドレン	45	[樹脂] ポリカーボネートケース	あり	40	なし	ドレンコック付	1個
6000	[Rc(R)] Rc	1/2	[右方向] 左→右	[マニュアル] マニュアル	45	[樹脂] ナイロンケース	あり	40	なし	ドレンコック付	1個
6000	[Rc(R)] Rc	1/2	[右方向] 左→右	[マニュアル] マニュアル	45	[樹脂] ポリカーボネートケース	あり	40	なし	ドレンコック付	1個
6000	[Rc(R)] Rc	1/2	[左方向] 右→左	[マニュアル] マニュアル	45	[樹脂] ポリカーボネートケース	あり	40	なし	ドレンコック付	1個
6000	[Rc(R)] Rc	1/2	[右方向] 左→右	[マニュアル] マニュアル	45	[樹脂] ポリカーボネートケース	あり	40	ブラケット付	ドレンコック付	1個
6000	[Rc(R)] Rc	1/2	[右方向] 左→右	[オートフロート式] N.O.オートドレン	45	[樹脂] ポリカーボネートケース	あり	40	ブラケット付	ドレンコック付	1個
6000	[Rc(R)] Rc	1/2	[右方向] 左→右	[オートフロート式] N.C.オートドレン	45	[樹脂] ポリカーボネートケース	あり	40	なし	ドレンコック付	1個
6000	[Rc(R)] Rc	1/2	[右方向] 左→右	[オートフロート式] N.O.オートドレン	45	[樹脂] ポリカーボネートケース	あり	40	なし	ドレンコック付	1個
14000	[Rc(R)] Rc	1	[右方向] 左→右	[マニュアル] マニュアル	45	[メタル] 金属ケース	なし	50	なし	ドレンコック付	1個
14000	[Rc(R)] Rc	1	[右方向] 左→右	[オートフロート式] N.O.オートドレン	45	[メタル] 金属ケース	なし	50	なし	ドレンコック付	1個
15000	[Rc(R)] Rc	1	[右方向] 左→右	[マニュアル] マニュアル	45	[レベルゲージ付メタル] レベルゲージ付金属ケース	なし	60	なし	ドレンコック付	1個
15000	[Rc(R)] Rc	1	[左方向] 右→左	[オートフロート式] N.O.オートドレン	45	[レベルゲージ付メタル] レベルゲージ付金属ケース	なし	60	なし	ドレンコック付	1個

通常単価(税別) (税込単価)	通常出荷日

2,856円 ( 3,142円 )	6日目
5,987円 ( 6,586円 )	6日目
3,146円 ( 3,461円 )	6日目
7,796円 ( 8,576円 )	6日目
5,867円 ( 6,454円 )	6日目
5,024円 ( 5,526円 )	6日目
2,721円 ( 2,993円 )	6日目
3,088円 ( 3,397円 )	6日目
3,146円 ( 3,461円 )	6日目
5,225円 ( 5,748円 )	6日目
7,651円 ( 8,416円 )	6日目
6,024円 ( 6,626円 )	6日目
4,547円 ( 5,002円 )	6日目
6,687円 ( 7,356円 )	4日目
6,668円 ( 7,335円 )	6日目
8,145円 ( 8,960円 )	6日目
9,492円 ( 10,441円 )	6日目
7,575円 ( 8,333円 )	6日目
9,928円 ( 10,921円 )	6日目
7,228円 ( 7,951円 )	6日目
7,901円 ( 8,691円 )	6日目
7,311円 ( 8,042円 )	6日目
3,566円 ( 3,923円 )	6日目
6,981円 ( 7,679円 )	6日目
4,117円 ( 4,529円 )	6日目
7,976円 ( 8,774円 )	6日目
8,145円 ( 8,960円 )	6日目
7,575円 ( 8,333円 )	6日目
7,901円 ( 8,691円 )	6日目
7,311円 ( 8,042円 )	6日目
5,376円 ( 5,914円 )	6日目
4,345円 ( 4,780円 )	6日目
8,180円 ( 8,998円 )	6日目
7,864円 ( 8,650円 )	3日目
4,930円 ( 5,423円 )	6日目
4,345円 ( 4,780円 )	6日目
4,649円 ( 5,114円 )	6日目
5,261円 ( 5,787円 )	6日目
8,749円 ( 9,624円 )	6日目
8,823円 ( 9,705円 )	6日目
7,864円 ( 8,650円 )	6日目
9,425円 ( 10,368円 )	6日目
12,372円 ( 13,609円 )	6日目
13,422円 ( 14,764円 )	6日目
16,626円 ( 18,289円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・視認性&耐環境性向上
・エレメント交換時の作業性向上
・省スペース/配管工数削減

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
