メカニカル部品技術窓口
溶接用ヘルール 304
- 通常単価(税別)
- 1,123円～9,068円
- 税込単価
- 1,235円～9,975円
通常出荷日：2日目
食品・医薬・半導体の製造ラインなど洗浄が必要なラインで使用する衛生的な配管継手です。
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

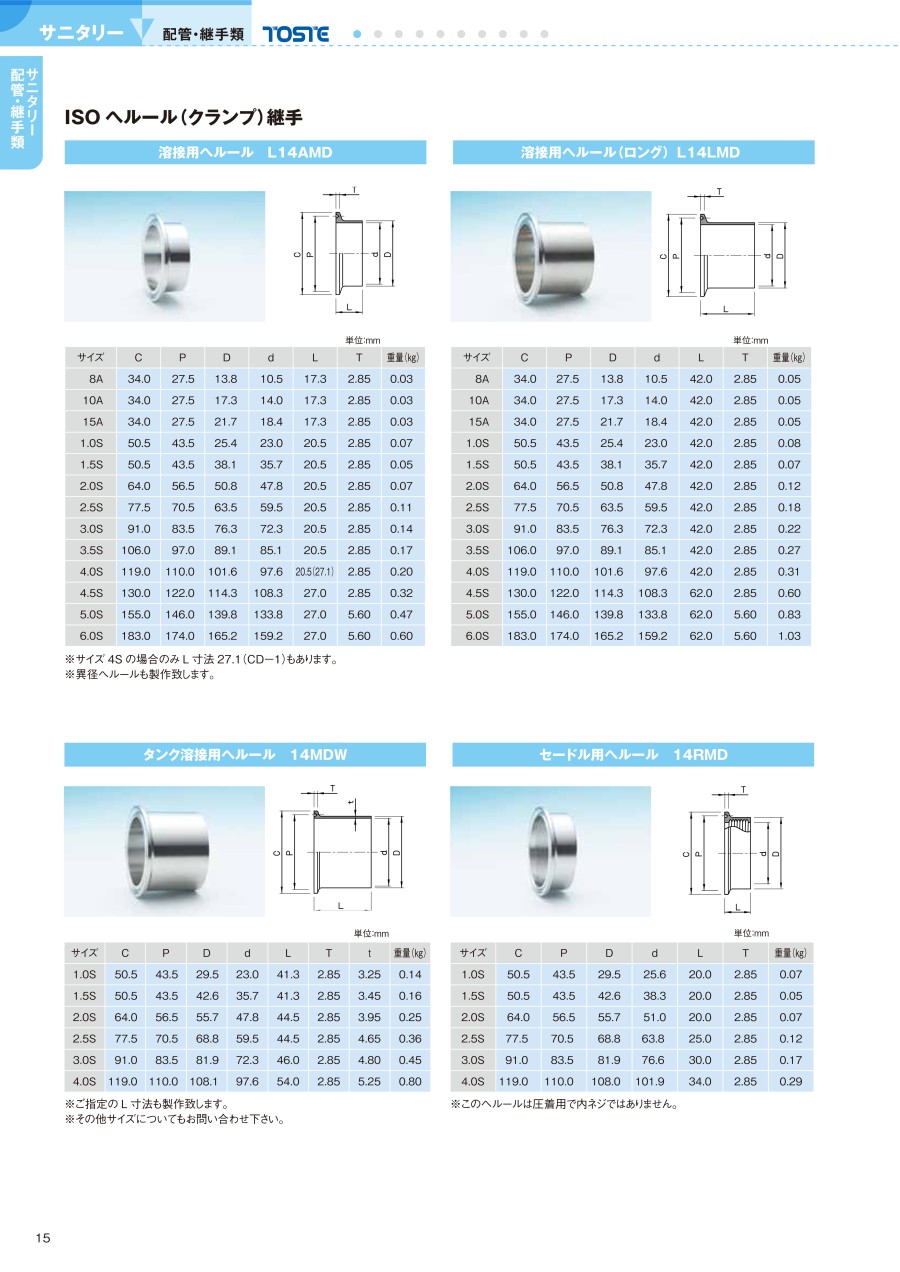

外形図
ISO ヘルール（クランプ）継手
溶接用ヘルール L14AMD
単位：mm
| サイズ | C | P | D | d | L | T | 重量（kg） |
|---|---|---|---|---|---|---|---|
| 1.0S | 50.5 | 43.5 | 25.4 | 23.0 | 20.5 | 2.85 | 0.07 |
| 1.5S | 50.5 | 43.5 | 38.1 | 35.7 | 20.5 | 2.85 | 0.05 |
| 2.0S | 64.0 | 56.5 | 50.8 | 47.8 | 20.5 | 2.85 | 0.07 |
| 2.5S | 77.5 | 70.5 | 63.5 | 59.5 | 20.5 | 2.85 | 0.11 |
| 3.0S | 91.0 | 83.5 | 76.3 | 72.3 | 20.5 | 2.85 | 0.14 |
| 3.5S | 106.0 | 97.0 | 89.1 | 85.1 | 20.5 | 2.85 | 0.17 |
| 4.0S | 119.0 | 110.0 | 101.6 | 97.6 | 20.5（27.1） | 2.85 | 0.20 |
| 4.5S | 130.0 | 122.0 | 114.3 | 108.3 | 27.0 | 2.85 | 0.32 |
※サイズ4Sの場合のみL寸法27.1もあります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,308円 ( 1,439円 ) | 2日目 |
1,123円 ( 1,235円 ) | 2日目 |
1,600円 ( 1,760円 ) | 2日目 |
2,210円 ( 2,431円 ) | 2日目 |
2,778円 ( 3,056円 ) | 2日目 |
4,622円 ( 5,084円 ) | 2日目 |
4,128円 ( 4,541円 ) | 2日目 |
9,068円 ( 9,975円 ) | 2日目 |
カタログ
溶接用ヘルール 304のレビュー
この商品のレビューはありません
