ツール用品技術窓口

絞り込み条件

未確定：候補が9型番あります。

ねじれ角
~mm
- 標準ネジレ(30～44°)
- 強ネジレ(45～60°)
刃径(mm)
~mm
- 1
- 2
- 3
- 4
- 5
- 6
- 8
- 10
- 12
刃長(mm)
~mm
- 1
- 2
- 3
- 8
- 12
- 14
- 18
- 22
コーナ・ボール半径(mm)
~mm
- 0.5
- 1
- 1.5
- 2
- 2.5
- 3
- 4
- 5
- 6
首下長(mm)
~mm
- 4
- 6
- 8
シャンク径(mm)
~mm
- 6
- 8
- 10
- 12
全長(mm)
~mm
- 60
- 70
- 80
首部勾配(°)
~mm
- 15
タイプ
~mm
- VQN2MB
出荷日
- すべて
- 4日以内

三菱マテリアル

VQN2MB 難削材加工用エンドミル 2枚刃スマートミラクルボールエンドミル（M）

カタログ |

通常単価(税別): 7,576円～20,408円

税込単価: 8,334円～22,449円

【特長】・耐摩耗性に優れた（Al、Ti、Si）N系コーティングと、用途別に最適...

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
チタン
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
2
R精度 (μm)
±10
コーティング詳細
（Al、Ti、Si）N系

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

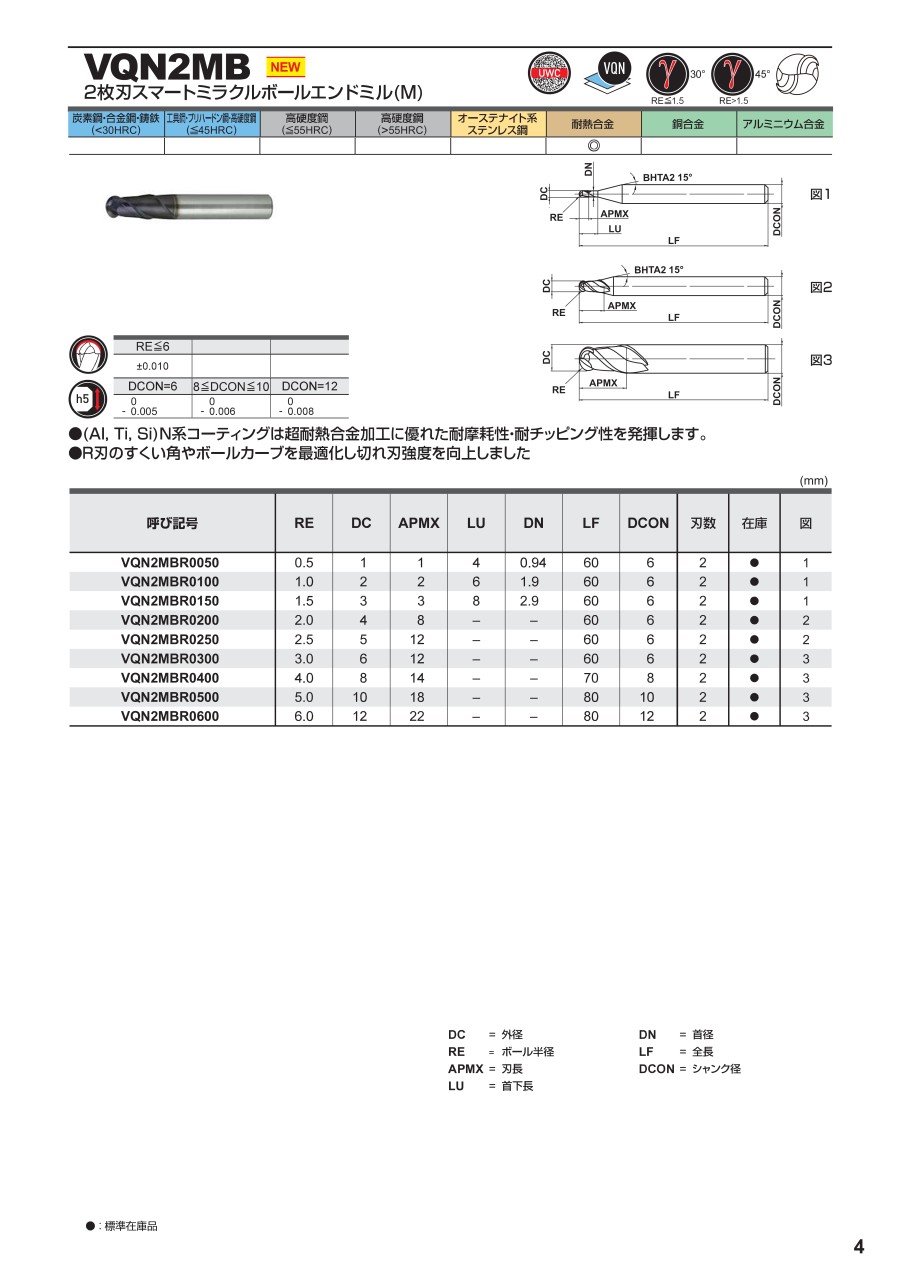

カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

（Al、Ti、Si）N系コーティングは超耐熱合金加工に優れた耐摩耗性・耐チッピング性を発揮します。

外形図

推奨切削条件

推奨切削条件表

切削条件時の注意

注1）耐熱合金の切削には、水溶性切削油剤の使用が効果的です。
注2）切込み量が小さい場合、回転速度と送り速度を上げることができます。
注3）機械や被削材取付の剛性がない場合、びびり振動・異常音が発生する場合は、上表の回転速度と送り速度を同じ割合で下げてご使用ください。
注4）αとは、加工面の傾斜角です。

VQN2MB 難削材加工用エンドミル 2枚刃スマートミラクルボールエンドミル（M）切削時の注意

ae：ピックフィード

適用被削材

選定サポート情報

*ap：切込み量
*DC：加工径
*RE：ボールエンドミル半径

型番リスト

表示件数

型番

ねじれ角

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

首部勾配

(°)

ねじれ角詳細

シャンク径公差

首径

(mm)

図

最小発注数量

標準ネジレ(30～44°)	1	1	0.5	4	6	60	15	30°	-0.005～0mm	0.94	1	1個
標準ネジレ(30～44°)	2	2	1	6	6	60	15	30°	-0.005～0mm	1.9	1	1個
標準ネジレ(30～44°)	3	3	1.5	8	6	60	15	30°	-0.005～0mm	2.9	1	1個
強ネジレ(45～60°)	4	8	2	-	6	60	15	45°	-0.005～0mm	-	2	1個
強ネジレ(45～60°)	5	12	2.5	-	6	60	15	45°	-0.005～0mm	-	2	1個
強ネジレ(45～60°)	6	12	3	-	6	60	-	45°	-0.005～0mm	-	3	1個
強ネジレ(45～60°)	8	14	4	-	8	70	-	45°	-0.006～0mm	-	3	1個
強ネジレ(45～60°)	10	18	5	-	10	80	-	45°	-0.006～0mm	-	3	1個
強ネジレ(45～60°)	12	22	6	-	12	80	-	45°	-0.008～0mm	-	3	1個

通常単価(税別) (税込単価)	通常出荷日

7,576円 ( 8,334円 )	4日目
7,800円 ( 8,580円 )	4日目
8,338円 ( 9,172円 )	4日目
8,793円 ( 9,672円 )	4日目
8,673円 ( 9,540円 )	4日目
9,087円 ( 9,996円 )	4日目
12,401円 ( 13,641円 )	4日目
15,795円 ( 17,375円 )	4日目
20,408円 ( 22,449円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・耐摩耗性に優れた（Al、Ti、Si）N系コーティングと、用途別に最適化された刃先形状により、加工能率と安定加工を実現
・R刃にすくい角やボールカーブをそれぞれ最適化し、切れ刃強度を向上

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ユニオンツール
UDCBH 2枚刃 UDCコート超硬合金・硬脆材加工用ハイスピードボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックハイハードボール TH3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
