アルミニウム合金高能率加工用カッタAXD4000A用インサート XDGX-GM

製品特長・仕様

製品の基本仕様・特長

超々ジュラルミン、アルミ・リチウム合金高速加工用超硬材種（ノンコート）

性能・試験情報

［切削性能］

■AL-Li合金 耐摩耗性比較

MT2010：継続使用可能／従来品：摩耗から欠損

＜切削条件＞
被削材：Al-Li合金
使用工具：AXD4000A-050A04RD
インサート：XDGX175004PDFR-GM MT2010
切削速度：vc=5,181m/min
送り量：fz=0.15mm/t.
切込み量：ap=1.5mm
切込み幅：ae=39mm
加工形態：湿式切削、単刃切削

■A7050 耐欠損性比較

90分加工後撮影

MT2010：継続使用可能／従来品：チッピング発生

＜切削条件＞
被削材：A7050
使用工具：AXD4000A-050A04RD
インサート：XDGX175004PDFR-GM MT2010
切削速度：vc=5,181m/min
送り量：fz=0.20mm/t.
切込み量：ap=5.0mm
切込み幅：ae=50mm
加工形態：湿式切削

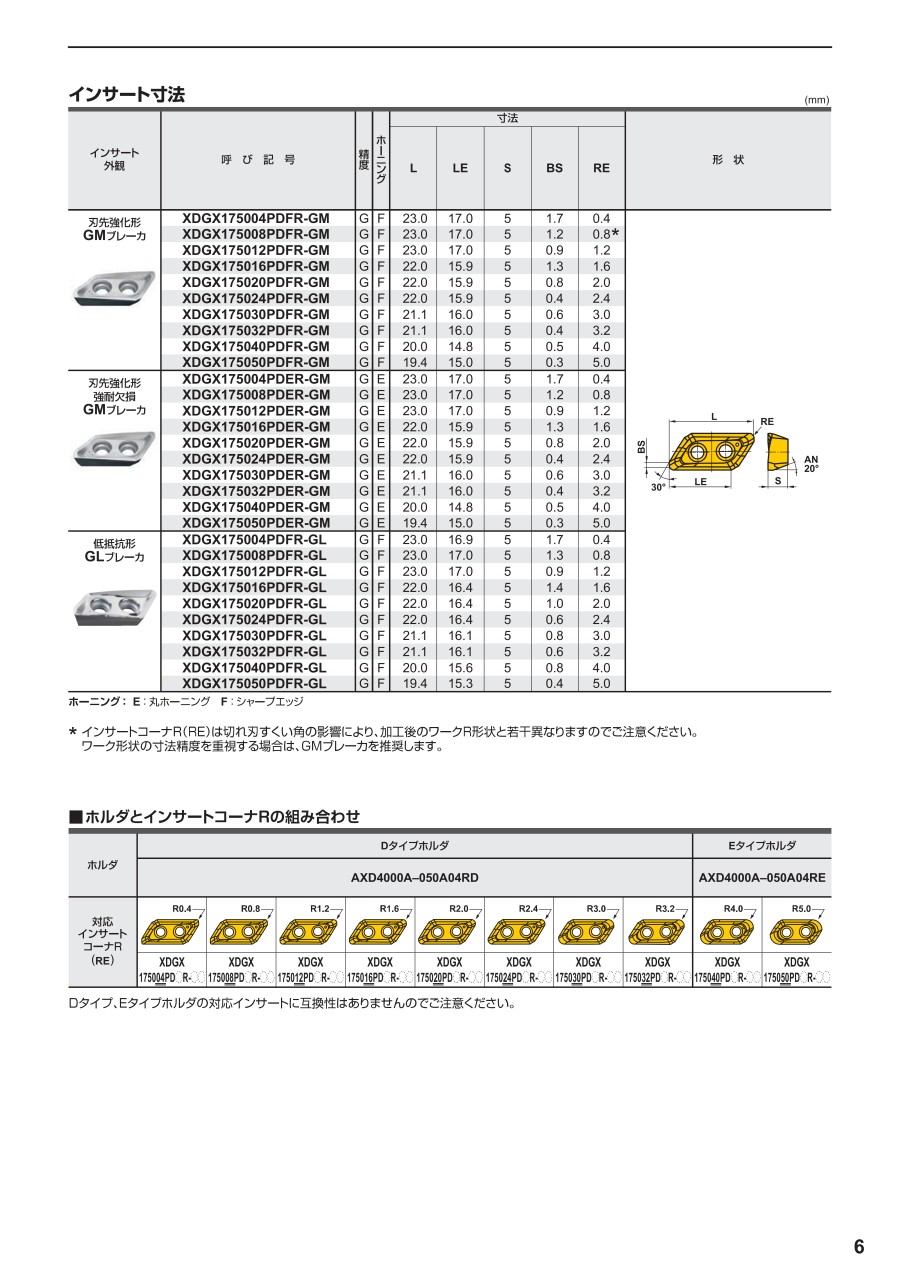

外形図

推奨切削条件

推奨切削条件表

切削条件時の注意

• 注1）本切削条件は、工具突出しが短く、機械剛性及びワーク剛性が十分な状態における推奨値です。加工中にびびり振動やインサートのチッピングなどが発生する場合は、状況に応じ条件を調整してください。
• 注2）特に下記の場合は、びびり振動が発生しやすくなります。切削幅、切込み深さ、1刃当たりの送り等の切削条件を下げてご使用ください。

• 工具突出し量の大きい場合
• 機械剛性、ワーク剛性、ワーククランプ剛性が低い場合
• ポケット加工時のコーナR部

適用被削材

選定サポート情報

インサート選定方法

切削条件および加工環境によりインサートの選定が必要となります。下記を目安に選定下さい。
本工具の性能を最大限発揮する高速高出力主軸機械で使用する場合、GMブレーカが第一推奨です。

■1刃送りと切込み切削領域からの選定

■切削幅と切込み切削領域からの選定

アルミニウム合金では、第一推奨としてGLブレーカをお使いください。送りや切込みが大きくなるなどの負荷のかかる条件の場合GMブレーカを推奨します。

■刃先からの選定

インサートの種類

■耐摩耗性からの選定

超々ジュラルミンやアルミ・リチウム合金における切削速度3,000～5,000m/minの超高速高能率加工には、耐欠損性と耐摩耗性を高次元で融合したGMブレーカ＋MT2010が第一推奨です。
