日本ピスコ

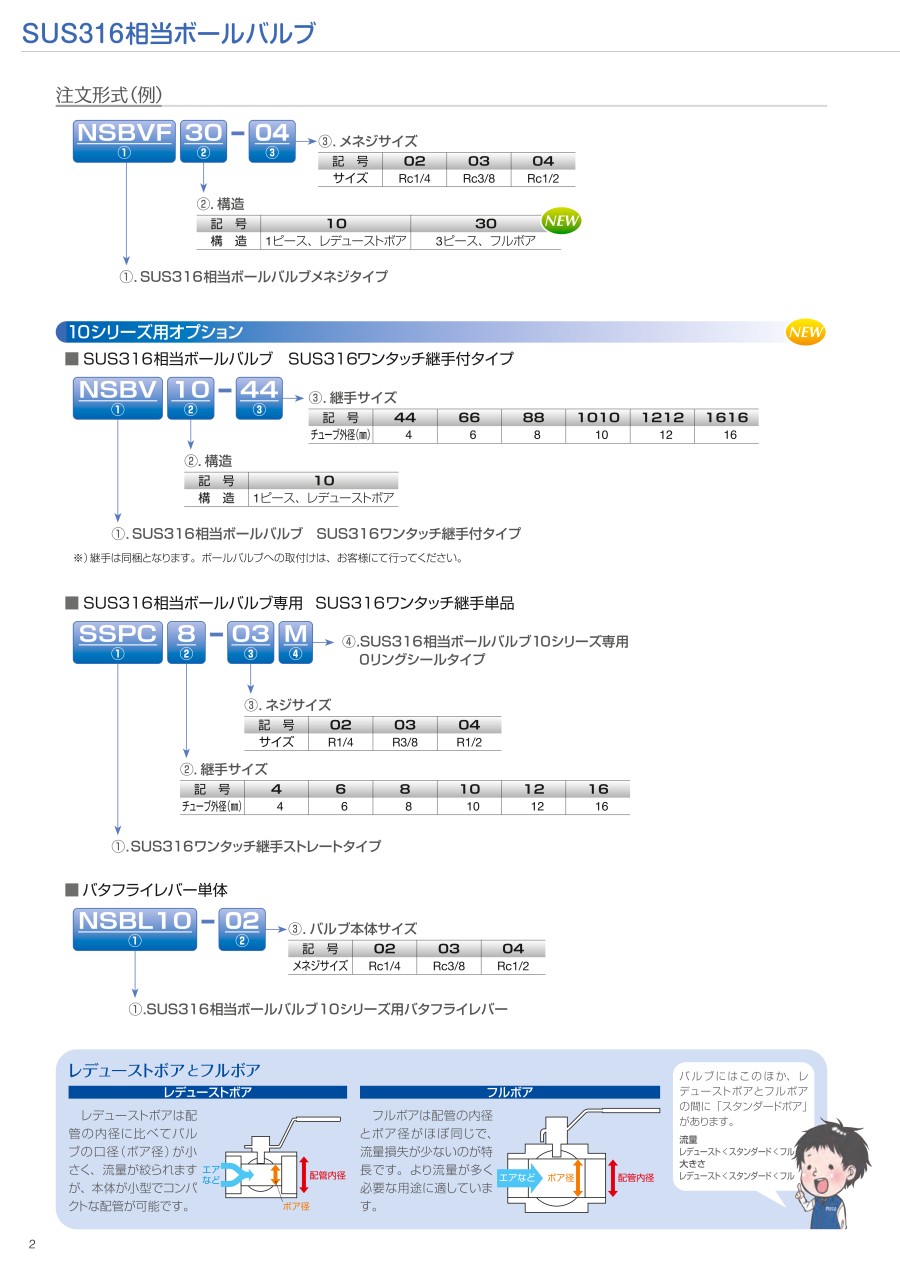

SUS316相当ボールバルブ10シリーズ専用SUS316ワンタッチ継手（SSPC）

SUS316相当ボールバルブ10シリーズ専用SUS316ワンタッチ継手（SSPC）

ご注意

  • 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。
未確定：候補が4型番あります。
数量：

商品情報

注意・禁止事項

個別注意事項

  • ご使用の前に必ずお読みください。

注意・禁止事項

  • 1. 隔壁用の真空パッドホルダを実機に取り付ける際は、下の表1. パッドホルダ隔壁用取付けナット締付けトルクを参照し、適正な工具を用いて締付け、緩みがないことを確認してください。

表1. パッドホルダ隔壁用取付けナット締付けトルク

ナットサイズ締付けトルク
M14×118～21N・m
M16×1
M20×119～21N・m
M22×1
  • 2. 直付型の真空パッドホルダを実機に取り付ける際は、下の表2.締付けトルクを参照し適正な工具を用いて締付け、緩みがないことを確認してください。

表2. 締付けトルク

ネジ種類ネジサイズ締付けトルク
メートルネジM5×0.81～1.5N・m
M6×12～2.7N・m
M8×12.5～3.5N・m
M14×118～21N・m
管用平行ネジG1/87～9N・m
G1/412～14N・m
G3/822～24N・m
G1/228～30N・m
  • 3. 直付型の真空パッドホルダの管用平行ネジタイプ及びメートルネジタイプ（サイズ：M8,M14）はOリングシール、メートルネジタイプ（サイズ：M5,M6）はガスケットシールとなっています。 実機に取付ける際は、実機側のOリング、ガスケットの接触部分は平滑で、傷・打痕などが無いことを確認してください。
  • 4. 包装袋用真空パッドの吸着力はパッド特性上、真空度によっては理論吸着力がパッド自体の強度を超える場合がありますので、安全率を水平吊上げ時は1/16以上、垂直吊上げ時は1/25以上でご使用ください。必ず実機でのテストを行いご使用ください。

注意

  • 1. 包装袋用真空パッドには必ず吸込防止アダプタを取付けてください。吸込防止アダプタが無い状態で使用すると真空パッドが変形し、吸着不良の原因となる可能性があります。

  • 2. 吸込防止アダプタを包装袋用真空パッドに取付ける際、リップ部を過度に引っ張るとリップが破損する可能性があります。

型番リスト

表示件数
  • 1
    • 型番
    SSPC6-02M
    SSPC10-03M
    SSPC12-04M
    SSPC16-04M

    適用チューブ外径1

    (φ)

    ねじの呼び 1

    		最小発注数量
    6
    1/4
    10個
    10
    3/8
    10個
    12
    1/2
    10個
    16
    1/2
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    2,008円
    ( 2,209円 )
    7日目
    3,178円
    ( 3,496円 )
    7日目
    3,462円
    ( 3,808円 )
    7日目
    3,596円
    ( 3,956円 )
    7日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・接液部の材質にはSUS316相当（またはCF8M）を使用
    ・ハンドル固定のステムが外れない構造
    本体からのステムの外れを防止。
    ・使用部品は全て禁油仕様。意図的な銅系材料不使用
    ・取付方向の制限なし！
    入出力をどちらの方向でも取付可能。

    ご注意

    • 本シリーズにつき仕様変更がございます。2024年8月より順次変更いたします。詳細はこちらをご参照ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    SUS316相当ボールバルブ10シリーズ専用SUS316ワンタッチ継手（SSPC）のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    SUS316相当ボールバルブ10シリーズ専用SUS316ワンタッチ継手（SSPC）
    耐腐蝕用 SUS316継手 新タイプ SSPC（ストレート）
    耐腐蝕用 SUS316継手 ストレート
    耐腐蝕用 SUS316継手 エルボ
    耐腐蝕用 SUS316継手 新タイプ SSPB（ティー）
    耐腐蝕用 SUS316継手 新タイプ SSPL（エルボ）
    メーカー日本ピスコ日本ピスコ日本ピスコ日本ピスコ日本ピスコ日本ピスコ
    通常価格2,008円-1,381円 -1,390円 -2,453円 -3,417円 -1,928円 -
    通常出荷日7日目7日目〜在庫品1日目在庫品1日目7日目〜7日目〜
    本体材質SUS316SUS316SUS316SUS316SUS316SUS316
    ねじ部材質SUS316SUS316SUS316SUS316SUS316SUS316
    シール材材質FKMFKM--FKMFKM
    周囲温度(℃)-5::150-5::150-15::120-15::120-5::150-5::150
    使用流体水 / 空気 / 薬品・溶剤 / 混合ガス水 / 空気 / 薬品・溶剤水 / 空気 / 薬品・溶剤 / 混合ガス水 / 空気 / 薬品・溶剤 / 混合ガス水 / 空気 / 薬品・溶剤水 / 空気 / 薬品・溶剤
