包装袋用真空パッド
- 通常単価(税別)
- 171円～3,976円
- 税込単価
- 188円～4,374円
包装袋用真空パッドです。2種の硬度で袋物ワーク全般に対応しております。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

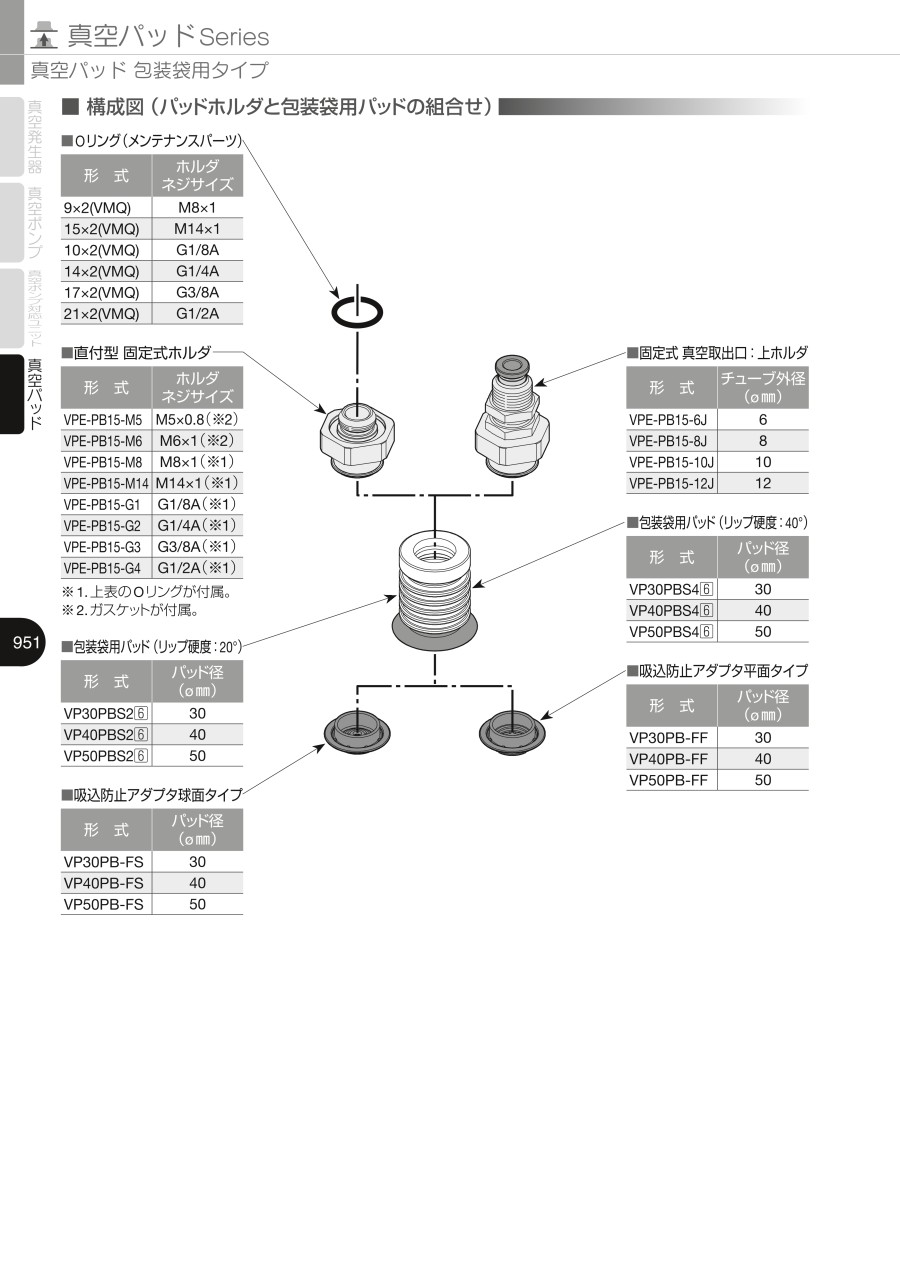

外形図
固定式 真空取出口：上、ワンタッチ継手内蔵専用タイプ
蛇腹部3段
蛇腹部5段
直付型 固定式 接続口形状：メートルネジ専用タイプ
蛇腹部3段
蛇腹部5段
直付型 固定式 接続口形状：管用平行ネジ専用タイプ
蛇腹部3段
蛇腹部5段
製品仕様
バリエーション一覧
使用例
1. 隔壁用の真空パッドホルダを実機に取付ける際は、下の表1. パッドホルダ隔壁用取付けナット締付けトルクを参照し、適正な工具を用いて締付け、緩みがないことを確認してください。
表1. パッドホルダ隔壁用取付けナット締付けトルク
| ナットサイズ | 締付けトルク |
|---|---|
| M14×1 | 18～21N・m |
| M16×1 | 18～21N・m |
| M20×1 | 19～21N・m |
| M22×1 | 19～21N・m |
2. 直付型の真空パッドホルダを実機に取付ける際は、下の表2. 締付けトルクを参照し適正な工具を用いて締付け、緩みがないことを確認してください。
表2. 締付けトルク
| ネジ種類 | ネジサイズ | 締付けトルク |
|---|---|---|
| メートルネジ | M5×0.8 | 1～1.5N・m |
| M6×1 | 2～2.7N・m | |
| M8×1 | 2.5～3.5N・m | |
| M14×1 | 18～21N・m | |
| 管用平行ネジ | G1/8 | 7～9N・m |
| G1/4 | 12～14N・m | |
| G3/8 | 22～24N・m | |
| G1/2 | 28～30N・m |
3. 直付型の真空パッドホルダの管用平行ネジタイプ及びメートルネジタイプ（サイズ：M8, M14）はOリングシール、メートルネジタイプ（サイズ：M5, M6）はガスケットシールとなっています。実機に取付ける際は、実機側のOリング、ガスケットの接触部分は平滑で、傷・打痕などが無いことを確認してください。
4. 包装袋用真空パッドの吸着力はパッド特性上、真空度によっては理論吸着力がパッド自体の強度を超える場合がありますので、安全率を水平吊上げ時は1/16以上、垂直吊上げ時は1/25以上でご使用ください。必ず実機でのテストを行いご使用ください。
注意
1. 包装袋用真空パッドには必ず吸込防止アダプタを取付けてください。吸込防止アダプタが無い状態で使用すると真空パッドが変形し、吸着不良の原因となる可能性があります。
2. 吸込防止アダプタを包装袋用真空パッドに取付ける際、リップ部を過度に引っ張るとリップが破損する可能性があります。
接続部着脱方法
1. チューブの着脱方法（ワンタッチ継手タイプ）
真空パッド（ワンタッチ継手付真空パッド）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。
チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。
取外しの際は、必ずエアを止めてから行ってください。
3. 固定方法
商品特長詳細
■吸込防止アダプタを2種類用意し、包装資材に合わせた使い分けが可能。
■省スペース化とロボットの高速搬送に追従する、3 段タイプも用意。
高さを平均約25.3%コンパクト化
蛇腹部段数が少なくなると搬送時のワーク姿勢が更に安定
■ワーク接触部は、食品衛生法適合、FDA準拠材を使用。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
171円 ( 188円 ) | 9日目 |
171円 ( 188円 ) | 9日目 |
1,592円 ( 1,751円 ) | 9日目 |
1,730円 ( 1,903円 ) | 8日目 |
1,622円 ( 1,784円 ) | 在庫品1日目当日出荷可能 |
1,792円 ( 1,971円 ) | 8日目 |
177円 ( 195円 ) | 9日目 |
188円 ( 207円 ) | 9日目 |
1,965円 ( 2,162円 ) | 9日目 |
2,080円 ( 2,288円 ) | 8日目 |
2,226円 ( 2,449円 ) | 8日目 |
185円 ( 204円 ) | 9日目 |
2,236円 ( 2,460円 ) | 9日目 |
2,170円 ( 2,387円 ) | 8日目 |
2,236円 ( 2,460円 ) | 9日目 |
2,604円 ( 2,864円 ) | 8日目 |
3,049円 ( 3,354円 ) | 9日目 |
3,049円 ( 3,354円 ) | 9日目 |
3,117円 ( 3,429円 ) | 9日目 |
3,117円 ( 3,429円 ) | 9日目 |
3,049円 ( 3,354円 ) | 9日目 |
3,049円 ( 3,354円 ) | 9日目 |
3,428円 ( 3,771円 ) | 9日目 |
3,428円 ( 3,771円 ) | 9日目 |
3,976円 ( 4,374円 ) | 9日目 |
3,706円 ( 4,077円 ) | 9日目 |
3,706円 ( 4,077円 ) | 9日目 |
2,629円 ( 2,892円 ) | 9日目 |
2,710円 ( 2,981円 ) | 9日目 |
2,710円 ( 2,981円 ) | 9日目 |
2,710円 ( 2,981円 ) | 9日目 |
2,710円 ( 2,981円 ) | 9日目 |
3,367円 ( 3,704円 ) | 9日目 |
921円 ( 1,013円 ) | 9日目 |
1,017円 ( 1,119円 ) | 9日目 |
